Трехфазные промышленные ИБП

Фаза - это изменение переменного тока в зависимости от периода времени, образующего колебание с определённым периодом. Любая точка в этом периоде является фазой тока. Существуют однофазные, двухфазные и трехфазные типы электропитания.

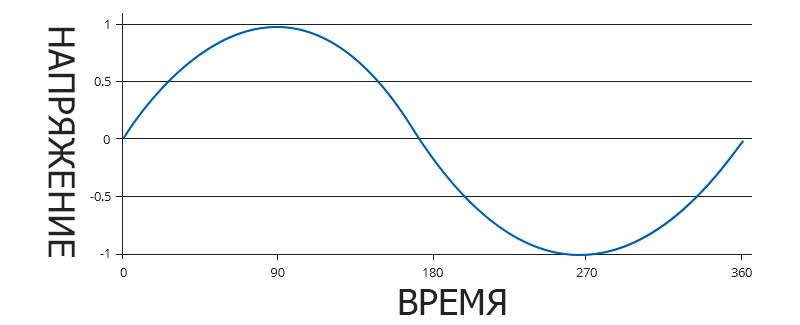

Однофазное питание содержит два провода – обычно, напряжения и нейтрали. Это бытовой стандарт для домашнего и мелкого коммерческого электроснабжения.

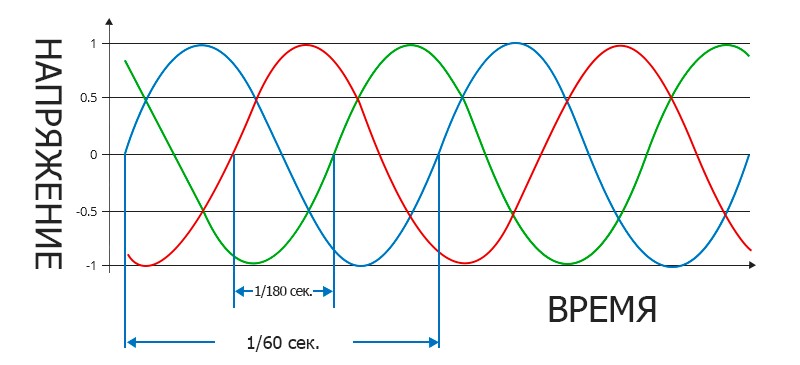

Трехфазное питание содержит либо 3 провода под напряжением, либо 4 провода (3 фазных провода и нейтральный), обеспечивающих три переменных тока, разделенных по фазовому углу. Общая нагрузка распределяется по трем проводам. Это обычный тип электроснабжения для промышленных предприятий.

Что такое фазность 3:1 и 3:3?

Трехфазные ИБП могут быть как с трехфазным входом/трехфазным выходом, так и с трехфазным входом/однофазным выходом. ИБП с фазностью 3:1 принимает трехфазную энергию, но выдает однофазную на последующую нагрузку, а ИБП с фазностью 3:3 и принимает, но и выдает трехфазную энергию.

Какие основные различия между однофазными и трехфазными ИБП?

1. Однофазный ИБП обеспечивает одну синусоиду, а трехфазный - три синусоиды, каждая из которых отстоит друг от друга на 120°.
2. Однофазное напряжение составляет 230 В, в то время как напряжение между фазами в трехфазной системе составляет 400 В, а напряжение между фазами и нейтралью - 230 В.
3. Вне зависимости от конфигурации фаз по входу и выходу ИБП, наибольший КПД обеспечивается при нагрузке на уровне 80-90% от номинальной.
4. Трехфазные ИБП, как правило, имеют больший срок службы, нежели однофазные, но и дороже, так как имеют существенно более дорогостоящие компоненты.
5. При неравномерно распределенных мощностях нагрузок, подключенных к ИБП с выходом 3 фазы, на входных фазах нагрузка будет распределена равномерно. Таким образом, ИБП с конфигурацией 3:3 может использоваться в качестве устройства, балансирующего нагрузку равномерно по трем фазам, там самым обеспечивая корректную работу трансформатора подстанции и сети в целом.

Проще говоря, для офисных нужд, одиночно стоящего сервера, небольшого административного или торгового помещения, подойдет и однофазный ИБП мощностью до 20 кВА. Для серьезной нагрузки – например, промышленной, конечно, нужен трехфазный ИБП.
