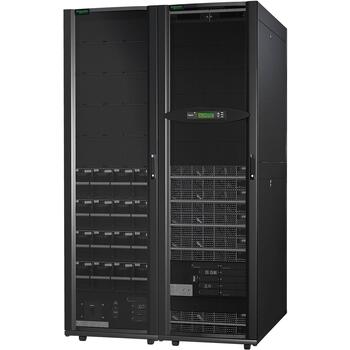

APC Symmetra PX 500 кВА
Выберите мощность:
- Доступные мощности: от 16 кВА до 500 кВА
- Список моделей (16 кВА): SY500K500D, SY500K500DL-PD, SY500K500DR-PD
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
| Артикул | Наименование | Цена |
|---|---|---|
| SY500K500DL-PD | APC Symmetra PX 500kW Scalable to 500kW with Left Mounted Maintenance Bypass and Distribution, Power array, AC 400/480 V, 500 kW, 500kVA, 3-phase, output connectors: 2, black | 148 972 057 руб. |
Стоимость может быть изменена без предварительного уведомления. Информация об оферте.
Настройка и инструкция
Открыть брошюру APC Symmetra PX 500 кВАКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП SY500K500D, SY500K500DL-PD и SY500K500DR-PD, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Российские аналоги с малым сроком поставки
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.
Описание
APC Symmetra PX — источник бесперебойного питания (ИБП) двойного преобразования, с возможностью наращивания как мощности, так и времени автономной работы. Система прекрасно подходит для серверного и телекоммуникационного и промышленного оборудования, требующего защиты по средствам ИБП. Плюсами линейки Symmetra PX является возможность горячей замены батарейных и силовых модулей. Замена батарейных модулей не требует использования дополнительных инструментов.
Руководство по установке Symmetra PX 48 кВт
Руководство по установке Symmetra PX 250 кВт/500 кВт
Руководство по установке Symmetra PX 250 кВт/500 кВт с байпасом
Ключевые особенности
- Доступная номинальная мощность системы равна 500 кВА;
- Высокопроизводительная модульная архитектура для обеспечения потребностей в стабильном и надежном электропитании для критических нагрузок сферы IT, включая ЦОДы;
- Поддержка «горячей» замены как батарейных модулей, так и силовых модулей и модулей управления, без перехода на байпас или отключения ИБП;
- Поддержка резервирования N+1 и 2N (для модулей управления) по-умолчанию;
- Эффективность системы достигает 96%;
- Коэффициент мощности на выходе равен 1;
- Возможность установки системы вплотную к стене (для моделей 250 кВА и 500 кВА) без ущерба для системы охлаждения;
- Внешний вход синхронизации для построения 2N систем;
- Удобный ЖК-экран для управления и просмотра информации;
- Система интеллектуального управления аккумуляторными батареями для увеличения срока службы и повышения надежности;
- Поддержка подключения обычных немодульных батарей во внешних батарейных кабинетах;
- Зарядное устройство имеет мощность в 20% от номинальной мощности ИБП, обеспечивая быструю зарядку батарей;
- Поддержка «холодного» запуска при отсутствии сети;
- Система автоматической самодиагностики;
- Система охлаждения с плавным управлением оборотами в целях уменьшения уровня шума;
- Полная совместимость с дизель-генераторными установками (ДГУ);
- Карта SNMP и «сухие» контакты для удаленного управления и мониторинга в стандартной комлектации;
- Опционально доступны: сервисный байпас, система разделения питания, фильтр в шкафу для силовых модулей, шкаф выключателя батарей
Модификации
| SY500K500D | APC Symmetra PX 500 кВт с возможностью расширения до 500 кВт, без сервисного байпаса и системы распределения питания - с возможностью параллельного подключения |
| SY500K500DL-PD | APC Symmetra PX 500 кВт, с возможностью расширения до 500 кВт, с сервисным байпасом и системой распределения питания в левостороннем исполнении |
| SY500K500DR-PD | APC Symmetra PX 500 кВт с возможностью расширения до 500 кВт, с сервисным байпасом в правостороннем исполнении и системой распределения питания |
Видео
Технические характеристики APC Symmetra PX
| Мощность ИБП, кВА/кВт (коэффициент мощности = 1) | ||
|
| 250 кВт | 500 кВт |
| Параллельная работа | До 1 МВт (0,75 МВт при резервировании N+1) | До 2 МВт (1,5 МВт при резервировании N+1) |
| Характеристики входа (нормальный рабочий режим) | ||
| Входные соединения | 3 фазы + нейтраль + земля, 3 фазы + земля | |
| Диапазон напряжения | 200-477 В | |
| Диапазон частоты | 40-70 Гц при скорости изменения частоты 10 Гц/c | |
| Коэффициент мощности | >0,995 @ load = 100%, >50%, >0,97 @ load > 25% | |
| КНИ по току | <5% при полной нагрузке | |
| Номинальный входной ток | 378 А при 400 В или 315 А при 480 В | 756 А при 400 В или 630 А при 480 В |
| Макс. входной ток (ном. Uвх., батареи заряжены на 10%) | 316 А при 400 В или 346 А при 480 В | 831 А при 400 В или 693 А при 480 В |
| Порог режима ограничения входного тока | 347 А при 400 В или 372 А при 480 В | 894 А при 400 В или 745 А при 480 В |
| Макс. ток короткого замыкания на входе | 65 кА (50 кА со стандартной панелью сервисного байпаса и системой распределения питания) | |
| Защита | Реле защиты от обратного пробоя | |
| Характеристики входа цепи байпаса (в режиме байпаса) | ||
| Входные соединения | 3 фазы + нейтраль + земля/ 3 фазы + земля | |
| Номинальное напряжение | 380/400/415/480 В (фаза-фаза) | |
| Диапазон напряжения | ±10% (от выбранного напряжения) | |
| Номинальная частота | 50/60 Гц | |
| Диапазон частоты | ±0,5%, ±1%, ±2%, ±4%, ±6% или ±8% (выбирается пользователем) | |
| Номинальный входной ток | 361 А при 400 В или 301 А при 480 В | 722 А при 400 В или 601 А при 480 В |
| Макс. входной ток перегрузки | 397 А при 400 В или 376 А при 480 В | 794 А при 400 В или 752 А при 480 В |
| Характеристики выхода | ||
| Номинальная мощность | 250 кВт | 500 кВт |
| Выходные соединения | 3 фазы + нейтраль + земля/ 3 фазы + земля | |
| Номинальное напряжение | 480 В (фаза-фаза) |
|
| Номинальный выходной ток | 361 А при 400 В или 301 А при 480 В | 722 А при 400 В или 601 А при 480 В |
| Макс. время работы от батареи | Не ограничено | |
| Стабилизация частоты | В режиме байпаса 50/60 Гц (синхронизирована), на холостом ходу 50/60 Гц ±0,1% | |
| Синхр. скорость изменения частоты | Программный выбор: 0,25; 0,5; 1; 2; 4; 6 Гц/с | |
| Перегрузка | ||
| Перегрузка (в норм. режиме и в режиме от батареи) | 150% в течение 60 с, 125% в течение 10 минут | |
| КНИ напряжения | <2% для линейной нагрузки от 0 до 100%, <6% для полной нелинейной нагрузки в соответствии со стандартом IEC/EN62040-3 | |
| Коэффициент мощности нагрузки | От 0,5 опережения до 0,5 отставания без снижения номинальной мщоности | |
| Энергетическая эффективность (КПД) | ||
| Нормальный режим | >96% при нагрузке от 35% до 100% | |
| Режим от батареи | >96% при нагрузке от 35% до 100% | |
| Размеры и масса | ||
| Отдельный ИБП без батарей (размеры, ВхШхГ) | 1991х1600х1070 мм | 1991х2200х1070 мм |
| Масса | 1057 кг | 1722 кг |
| ИБП с сервисным байпасом, системой распределе- ния питания и батареей на 6 мин (размеры, ВхШхГ) | 1991х3100х1070 мм | 1991х5200х1070 мм |
| Масса | 4509 кг | 8336 кг |
