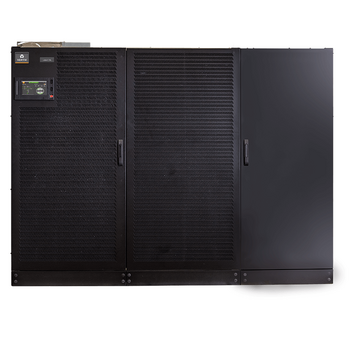

Liebert EXL S1 1200 кВА

Настройка и инструкция

Открыть брошюру Liebert EXL S1 1200 кВА

Описание

Liebert EXL S1 – трехфазный источник бесперебойного питания двойного преобразователя от компании Vertiv, прямой продолжатель успешной модели Chloride 80-NET, основанный на десятилетнем опыте своей предшественницы. Обладает обратной совместимостью с Chloride 80-NET.

Представляет собой решение, прежде всего, ориентированное на ЦОДы и предприятия с высокими критическими нагрузками. Имеет цифровое DSP-управление, продвинутые функции самодиагностики, усиленной сейсмостойкой компоновкой корпуса. Поддерживает подключение в параллель до 8 ИБП.

---

Руководство Liebert EXL S1 1000-1200 кВА

---

Ключевые особенности

• Моноблочный бестрансформаторный ИБП, вобравший лучшее от классической линейки Chloride 80-NET, для работы в инфраструктуре ЦОД и других требовательных системах с высокой нагрузкой  мощностью 1000 кВА (1 мВА);
• Нулевое воздействие на оборудование, подключенное к питающей сети, полная совместимость с современными критически важными нагрузками, а также компактность и гибкость системы являются основными качествами, необходимыми для применения ИБП в самых высокотехнологичных ЦОД;
• Применение 3-уровневной топологии IGBT на базе транзисторов NPC2 обеспечивает высокие показатели эффективности и показатель КПД, в режиме двойного преобразования достигающий 97%, в экономичном режиме — 99%;
• Полностью цифровое управление на основе DSP-микропроцессоров;
• Возможность построения параллельной системы до 8 ИБП (суммарно до 9,6 МВт) с поддержкой резервирования — без применения шкафа централизованного управления (каждый ИБП имеет собственный статический байпасный переключатель) и с централизованным байпасом;
• Интеллектуальная структура параллельного подключения дает возможность оптимизации эффективности всей системы при частичной нагрузке — так, два устройства с нагрузкой на уровне 65% обеспечивают показатель КПД в 96,8%;
• Коэффициент мощности равен единице;
• Симметричный относительно нуля график выходного коэффициента мощности;
• Постоянная 100% мощность без снижения при любом типе нагрузки (индуктивной или емкостной);
• Максимальное гармоническое искажение по току (THDi) не превышает 3 %;
• Полная обратная совместимость с Chloride 80-NET обеспечивает простоту работы с уже введенным в эксплуатацию решением прошлых поколений;
• Совместимость по сейсмическим параметрам;
• Совместимость с 3- и 4-проводными системами;
• Применение вентилятора постоянного тока с переменной скоростью вращения;
• Широкая совместимость с аккумуляторными батареями разных типов (VRLA, Li-ion);
• Широкие возможности для журналирования событий и вывода статусной информации по средствам встроенного сенсорного ЖК-дисплея с графическим интерфейсом;
• Возможность удаленного управления и мониторинга по средствам продвинутого ПО, возможность интеграции ИБП в цифровую инфраструктуру предприятия;
• Поддержка SNMP, MODBUS RTU, MODBUS/TCP и JBUS, плат расширения (два разъема)

---

Опции

• Защита от обратных токов;
• Байпасные нндукторы (помогают обеспечить равномерное распределение нагрузки, в то время как модули ИБП питают нагрузку через их переключатели статического байпаса)
• Дополнительные стойки и аккумуляторные батареи для повышения времени автономной работы;
• Дополнительные батарейные кабинеты (в т.ч. Li-ion);
• Совместимость с Flywheel;
• Температурный датчик АКБ;
• Размыкатель АКБ;
• Интерфейсный блок АКБ для поддержки сторонних батарей;
• Различные платы расширения для дистанционного взаимодействия с сервисами Vertiv;
• Удаленное аварийное отключение (EPO);
• Панель удаленной сигнализации;
• Сейсмическое крепление;
• Сервисный байпас

---

Видео

---

Технические характеристики Liebert EXL S1 1200 кВА

МОЩНОСТЬ ИБП (КВА)	1200
Выходная активная мощность при температуре 35 °C (кВт)	1200
Выходная активная мощность при температуре 40 °C   (кВт)	1080
ВХОД
Номинальное напряжение питающей сети (входное)/допустимые отклонения (В)	400 (от 200 до 460), 3 фазы или 3 фазы +  N
Номинальное напряжение на входе байпасной линии/ допустимые отклонения (В)	400 (380/415 по выбору, 3 фазы или 3 фазы + N
Номинальная частота / допустимые отклонения частоты (Гц)	50 ± 10 % (или 60) Гц
Входной коэффициент мощности	≥ 0,99
Искажение входного тока (THDi) (%)	≤ 3
ВЫХОД
Номинальное  выходное  напряжение (В)	400 (380/415 по выбору), 3 фазы или 3 фазы +  N
Номинальная выходная частота (Гц)	50 (или 60 по выбору)
Стабильность  выходного  напряжения  при изменении нагрузки от 0 до 100% (%)
- статическая	± 1
- динамическая	Отвечает нормам IEC/EN 62040-3, класс  1
Стабильность выходной частоты синхронизация с байпасной линией питания (%) синхронизация с внутренним тактовым генератором (%)	± 2 (доступны значения 2, 3, 4, 5) ± 0,1
Перегрузочная способность инвертора	110% (продолжительно), 125 % в течение 10 мин, 150 % в течение 1 мин
Ток короткого замыкания для 200 мс	2.2 In
Пик-фактор нагрузки без снижения номинальных характеристик  ИБП  (Iпик./Iдейств.)	3:1
Совместимость с нагрузками	Любой коэффициент мощности (индуктивной или емкостной) до 1
АККУМУЛЯТОРНАЯ БАТАРЕЯ
Допустимый диапазон изменения напряжения аккумулятора  (В)	от 396 до 700
Напряжение холостого хода VRLA при температуре 20 °C (В/элем.)	2,27
Напряжение ячейки в конце разряда для VRLA (В/яч.)	1,65
Стабильность напряжения холостого хода в устойчивом состоянии (%)	≤ 1
Пульсация постоянного напряжения без батареи (%)	≤ 1
Размыкатель батарей	не включены
БАЙПАС
Ручной технический байпас	включен в модели 100-500 кВт; отсутствует  в моделях 600-1200 кВт
ОБЩИЕ И СИСТЕМНЫЕ ДАННЫЕ
Классификация согласно стандарту IEC/EN 62040-3	VFI-SS-111
Рабочая температура (°C)	0-40
Максимальная относительная влажность при температуре 20 °C (без конденсации) (%)	до 95
Степень защиты с открытыми дверцами	IP 20
Цвет корпуса (шкала RAL)	7021
Уровень шума на расстоянии 1 метр согласно стандарту ISO 3746 (дБА ± 2дБА)	65-78
Параллельная конфигурация	Параллельное подключение до восьми устройств
Доступ	Спереди и сверху (доступ со стороны задней панели не  требуется)
КПД двойного преобразования: VFI согласно определению стандарта IEC/EN 62040   (%) VFD согласно определению стандарта IEC/EN 62040   (%)	до 97%   до 99%
РАЗМЕРЫ И ВЕС
Высота (мм)	1950
Ширина (мм)	2650
Глубина (мм)	900
Вес (кг)	2275
