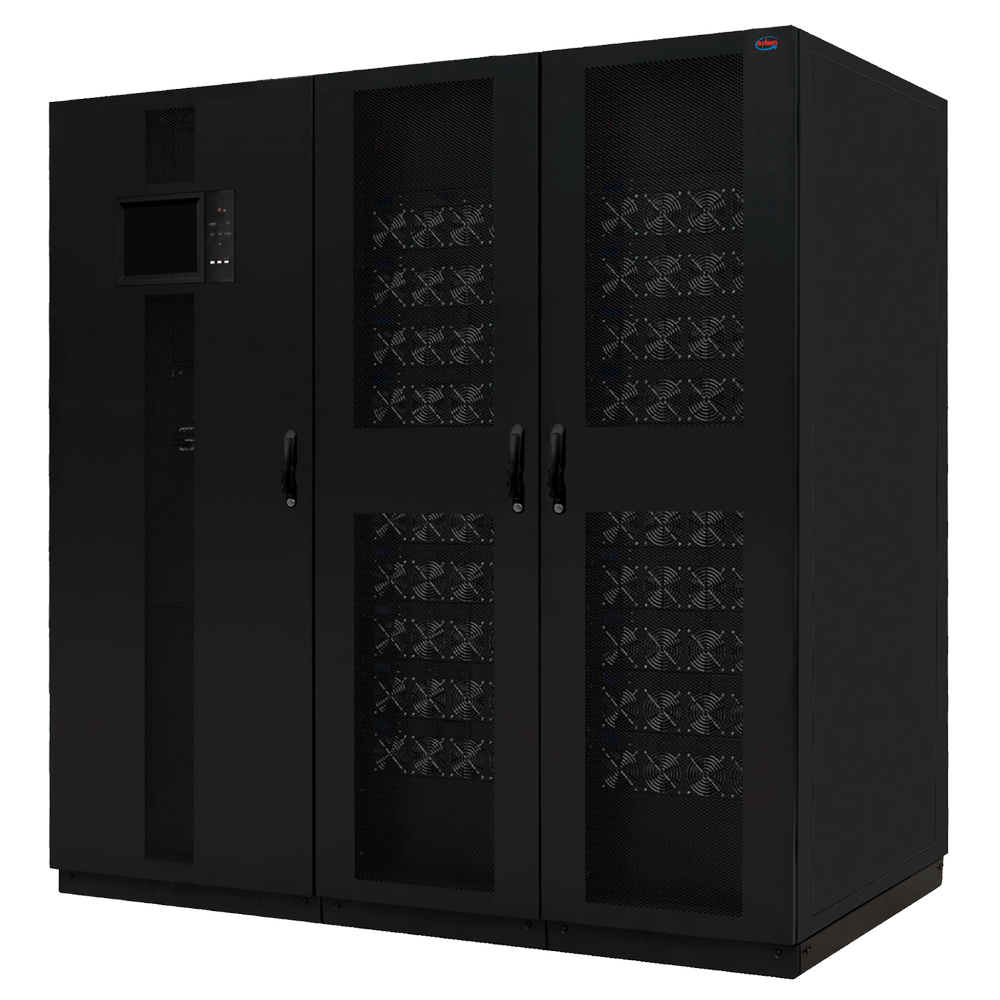

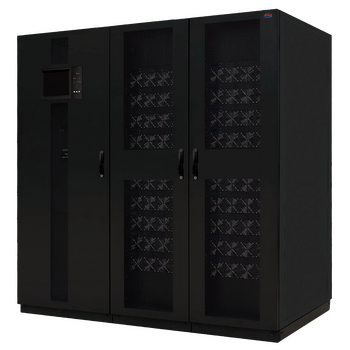

ВИМП МСБП 600 кВА

Описание

Модульные источники бесперебойного питания серии МСБП занимают максимально компактную площадь — всего 2,1 м² для системы мощностью до 600 кВА. Повышенные надежность и высокая производительность позволяют стать лидером рынка. Серия МСБП считается лучшим решением для резервирования мощности и подойдёт как для крупных центров обработки данных, так и для любой другой отрасли промышленности, где требуется надёжное непрерывное электроснабжение.

---

Преимущества

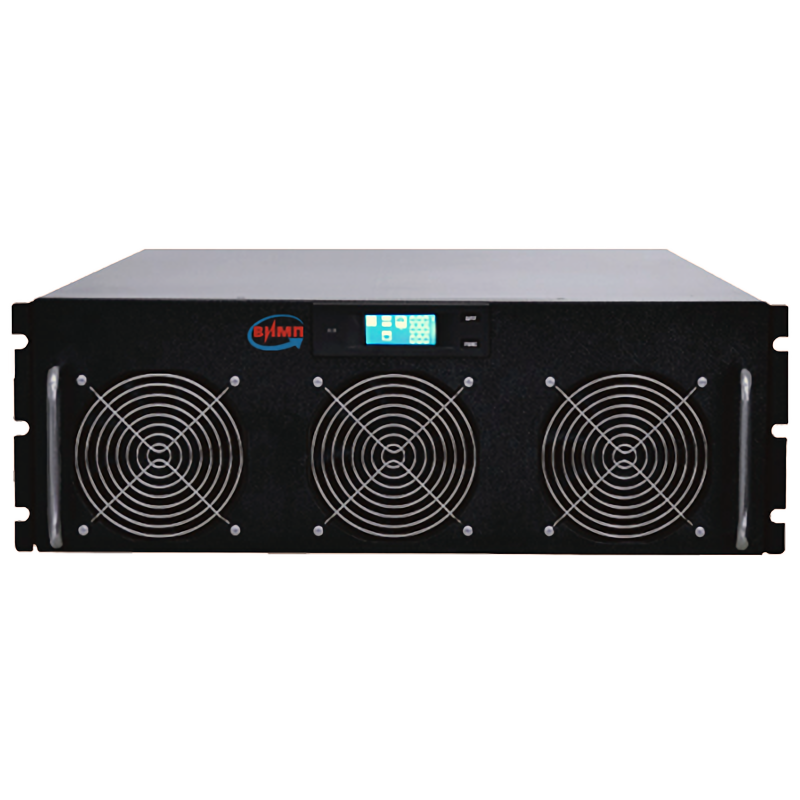

• Каждый силовой модуль имеет независимый ЖК-дисплей, который даёт пользователю доступ к данным о состоянии работы и сигналам модуля в реальном времени
• Силовые модули ИБП серии МСБП имеют уникальную компоновку плат и элементов. При этой компоновке печатные платы и греющиеся элементы находятся на двух различных уровнях, что позволяет ИБП работать в пыльных условиях, улучшая его устойчивость и адаптируемость к окружающей среде. Охлаждающий поток находится в нижнем слое, оставляя верхнюю печатную плату назапылённой. Также компоновкой обеспечивается избыточность вентиляторов: при неисправности одного из вентиляторов охлаждения, модуль питания продолжит нормально работать
• Наивысшая энергоплотность — занимаемая площадь для ИБП серии МСБП мощностью 600 кВА составляет 2,1 м², плотность мощности составляет 285 кВА/м², экономия пространства для центров обработки данных. Огромный простор для масштабируемости — от 25 кВА до 600 кВА, подключение до 20 силовых модулей в одном ИБП. Горячая замена силовых модулей и модуля байпаса и мониторинга. Дополнительные модули зарядного устройства на ток 50А, для применения в системах с большим временем автономной работы
• В каждом силовом модуле контролируется и отображается в реальном времени информация о важных компонентах. Имеется система уведомлений о времени работы конденсаторов и вентиляторов. Производится температурный мониторинг для обнаржения нехарактерного повышения температуры. Интеллектуальное зарядное устройство продляет срок службы батарей. При возникновении сбоя, ИБП автоматически записывает и сохраняет набор основных параметров для дальнейшего анализа. Сохраняются также данные о форме сигнала для дальнейшего анализа сбоя, что позволяет легко выявить его причину и избежать повторения в будущем

---

Технические характеристики

Модель	ВИМП-МСБП600Т-30Б1
Мощность	600 кВА / 540 кВт
Тип модуля	ВИМП-МБП30Б1
Входные параметры
Конфигурации подключения	3P + N + PE
Диапазон входного напряжения	380В/400В/415В
Частота	50/60 Гц
Входной коэффициент мощности	> 0,99
Входной THDi	<3% (100% линейная нагрузка)
Диапазон напряжения	304–478В, АС при полной нагрузке; 228—304В, АС
Диапазон частот	40—70 Гц
Выходные параметры
Напряжение	380В/400В/415В
Выходной THDu	<1%, при линейной нагрузке; <6%, при нелинейной нагрузке
Выходной коэффициент мощности		0,9
Коэффициент амплитуды	3:1
Перегрузка инвертора	<110%: 1 ч;   125%: 10 мин; 150%: 1 мин;    >150%: 200 мс
Батареи
Напряжение АКБ	±240В, DC
Мощность ЗУ	до 20% от мощности ИБП
Точность напряжения заряда	1%
Система
КПД	Нормальный режим: до 95%; режим ЕСО: 99%; режим батареи: 95%
Индикация и дисплей	Светодиоды + цветной сенсорный экран 10,4"
Класс IP	IP20
Интерфейсы	RS-232, RS-485, релейные выходы, USB
Опции	SNMP-карта, программируемые релейные выходы
Рабочая температура	0...+40°С
Температура хранения	–40...+70°С
Относительная влажность	0...95%, без образования конденсата
Шум (на расстоянии 1 метр)	72 дБ при 100% нагрузки, 68 дБ при 45% нагрузки
Весогабариты
Размер шкафа ИБП, мм (Ш×Г×В)	2000×1050×2000
Вес шкафа ИБП, кг	660
Размер силового модуля, мм	460×790×134
Вес силового модуля, кг	34
