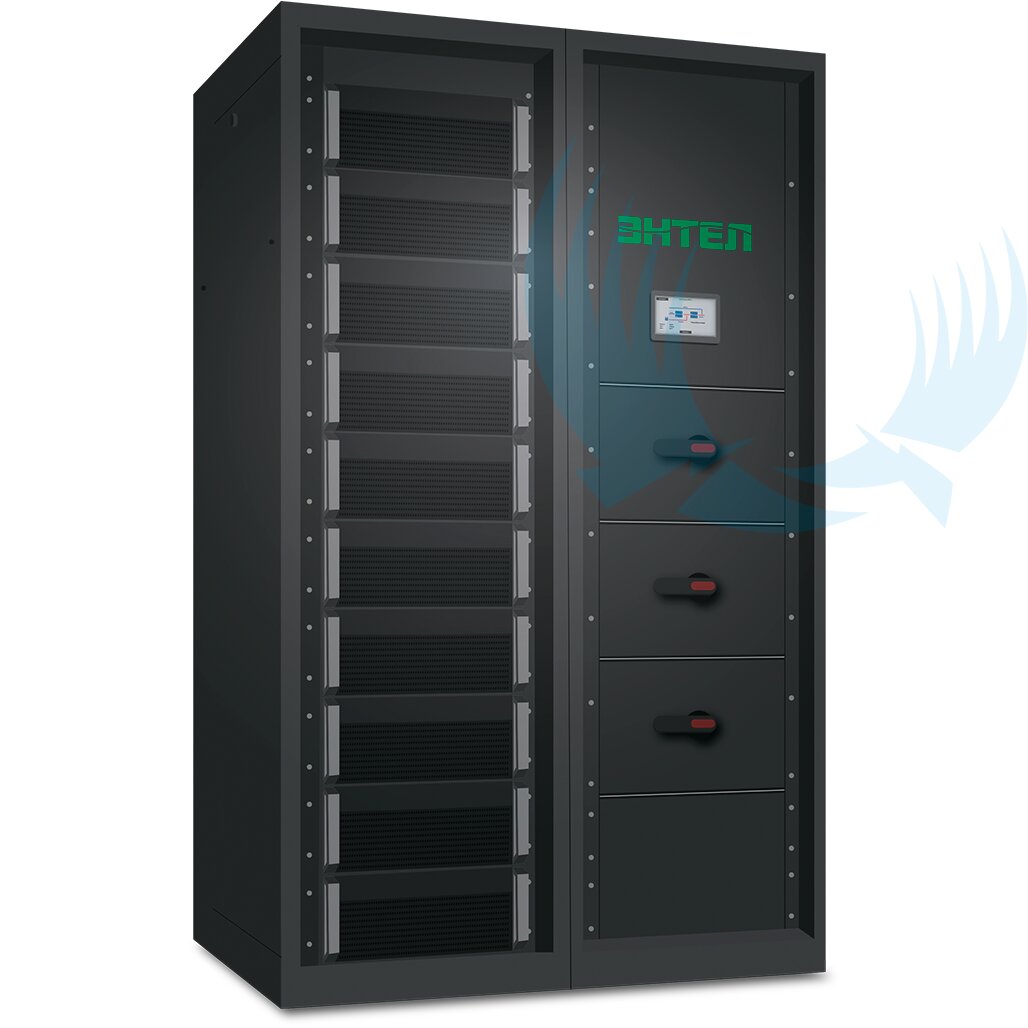

ЭНТЕЛ IPS-M-LIFE 210 кВА

Настройка и инструкция

Открыть брошюру ЭНТЕЛ IPS-M-LIFE 210 кВА

Описание

Литиевые ИБП ЭНТЕЛ серии IPS-M-LIFE предназначены для бесперебойного электроснабжения качественной электроэнергией важнейших потребителей. В ходе эксплуатации ИБП обеспечивает сглаживание небольших и непродолжительных скачков напряжения, защиту от отключения основного источника питания, фильтрацию питающего напряжения. Литиевые ИБП IPS-M-LIFE также обеспечивают защиту системы от перегрузок или короткого замыкания, защиту от импульсного перенапряжения. Отличительной особенностью ИБП серии IPS-M является применение в качестве автономного источника питания литиевых аккумуляторных батарей новейшего поколения с интегрированной системой АСКАЭ (Активная Система Контроля Аккумуляторных Элементов), что позволяет получать данные о состоянии и параметрах каждого элемента питания в системе.

---

Области применения

• серверные комплексы, хранилища данных и ЦОД;
• телекоммуникация и связь;
• медицинские учреждения;
• энергетические подстанции;
• промышленные предприятия;
• нефтегазовая промышленность.

---

Ключевые особенности

• Малые габаритные размеры литиевого кабинета при внушительной мощности нагрузки
• Малый вес с встроенными аккумуляторными батареями ЕВРОБАТ LIFE
• Установка ИБП не требует усиления по фундаменту, кроме этого существенно снижаются затраты при перевозке и такелажных работах
• Увеличенный срок службы аккумуляторов — до 20 лет
• Литиевые аккумуляторные батареи отдают практически 100% своей емкости
• Модульная архитектура позволяет легко заменить неисправный модуль и легко произвести монтаж на объекте, исключив ошибки монтажников
• Литиевые аккумуляторы практически не греются и не представляют угрозу пожарной безопасности, и могут обслуживаться без особого контроля и дополнительных ТО
• Система АСКАЭ передает полные данные о параметрах каждого элемента
• Быстрое время заряда (от 1 часа), минимальное время разряда — 20 мин
• Применение ИБП сокращает расход электроэнергии до 25% по сравнению с аналогами, за счет высокого КПД заряда и разряда
• Высокая экологичность системы из-за отсутствия тяжелых металлов в компонентах системы
• Совместимость с АСУ ТП ЭНТЕЛ, ПО «Радуга»
• В качестве опций доступны батарейные кабинеты для повышения автономности, внешний байпас, УЗИП, изолирующий трансформатор

---

Технические характеристики

Модель		IPS-M210BP
Мощность		210 кВА
Мощность силового модуля		30 кВА
Вход сети	Вид подключения	3ф+N+E (1ф+N+E)
	Входное напряжение	380 В/220 В ±20%, 400 В/230 В ±20%, 415 В/240 В ±20%
	Частота	50 Гц±10%, 60 Гц±10%
	Плавный запуск	60 сек.
	Гармонические искажения тока THDI	≤3%
	Входной коэффициент мощности	≥0,99
Вход байпаса	Входное напряжение	380 В/220 В ±20%, 400 В/230 В ±20%, 415 В/240 В ±20%
	Частота	50 Гц, 60 Гц
	Диапазон синхронизации частоты	50 Гц±4%, 60 Гц±4%
Вход постоянного тока	Номинальное входное напряжение	±240В постоянного тока
	Допуск по входному напряжению	±165В~±264В постоянного тока
	Тип аккумуляторов	Свинцово-кислотные, Литиевые, Никель-кадмиевые
Зарядка батарей	Ограничение входного тока	Да
	Время зарядки	От 1 часа (время поддержки от 20 минут)
	Стабильность зарядного напряжения	±1%
Выход переменного тока	Выходное напряжение	380 В/220 В, 400 В/230 В, 415 В/240 В переменного тока
	Выходная частота	50 Гц ±4%; 50 Гц ±0,2% (питание выхода от батарей) 60 Гц ±4%; 60 Гц ±0,2% (питание выхода от батарей)
	Стабильность выходного напряжения	±1% (статическая); ±2% (при изменении нагрузки 0-100%)
	Время восстановления выходного напряжения	< 20 мс (при скачке нагрузки 0-100%)
	Перегрузочная способность	10 минут с 125% нагрузкой
	Пик-фактор	3:1
	Гармонические искажения напряжения THDu	≤1% (линейная нагрузка), ≤3% (нелинейная нагрузка)
Рабочие условия	Температура хранения	-25 оC ~ 60 оC
	Рабочая температура	0 оC ~ 40 оC
	Высота над уровнем моря	≤1500 м
	Относительная влажность	до 95% (без конденсата)
	Степень защиты	IP30 (другая степень защиты IP по запросу)
	Уровень шума	≤ 55 дБ
Другое	Интерфейсы	RS232, RS485/422, сухие контакты, TCP/IP SNMP
	Дисплей	Сенсорный цветной ЖК дисплей, светодиодные индикаторы
