Доступные мощности: от 100 кВА до 1,2 мВА
Производитель: ИБП Vertiv (Emerson, Liebert, Chloride)
Сферы применения: Инфраструктуры, Промышленность, Серверы и сфера IT, Сфера обслуживания, Транспорт, ЦОД
Тип: On-line
Мощность, кВА: 160
Мощность, кВт: 144, 160
Кол-во фаз вход/выход: 3:3
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 0,9, 1
Напряжение: 380, 400, 415
Наличие аккумуляторов: внешние
Подключение в параллель: До 8 ИБП
Трансформатор гальванической изоляции: Нет
Формфактор: Вертикальный корпус (Tower)
Степень защиты корпуса (IP): 20
Шум, дБ (на расстоянии 1 м): 67
Ширина, мм: 750
Высота, мм: 1950
Глубина, мм: 900
Вес, кг: 510

Настройка и инструкция

Открыть брошюру (PDF) Liebert EXL S1 160 кВА
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spbinfo@jetushkauni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Компания «Юниджет»:

Для того, чтобы купить ИБП Liebert EXL S1, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

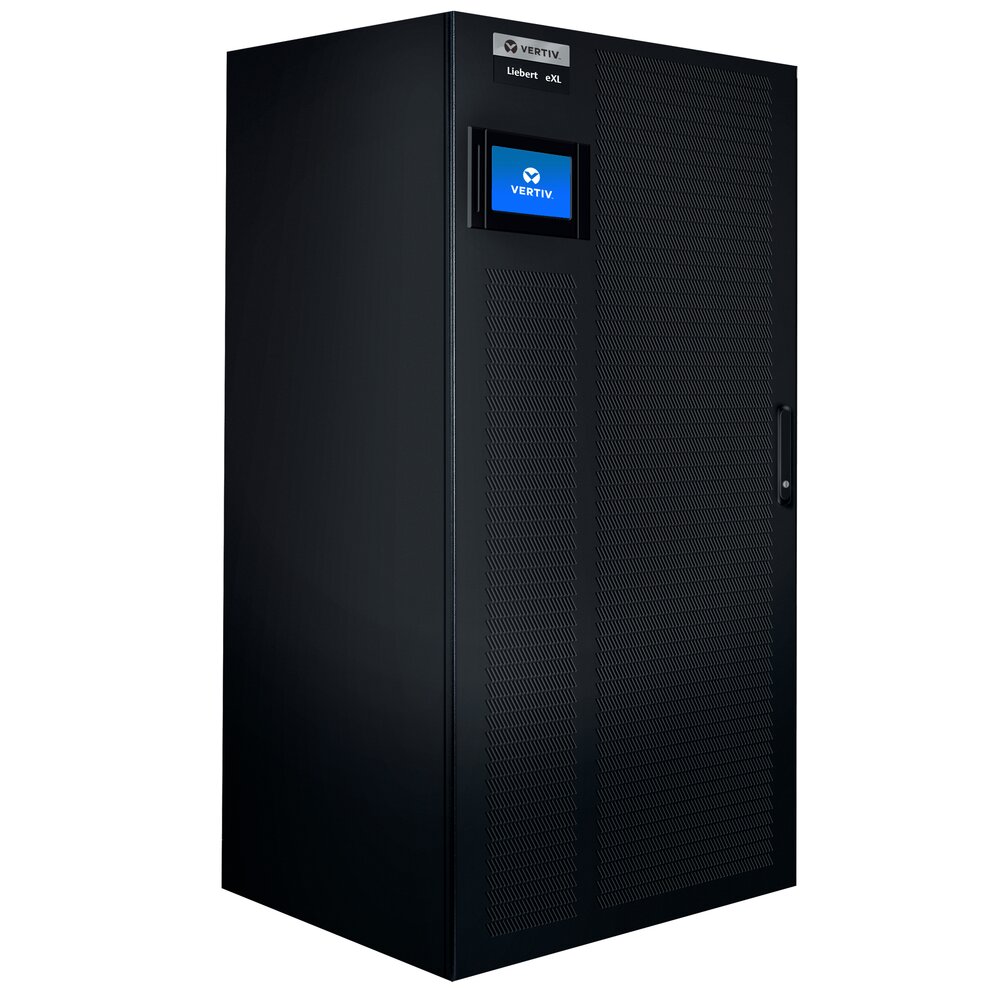

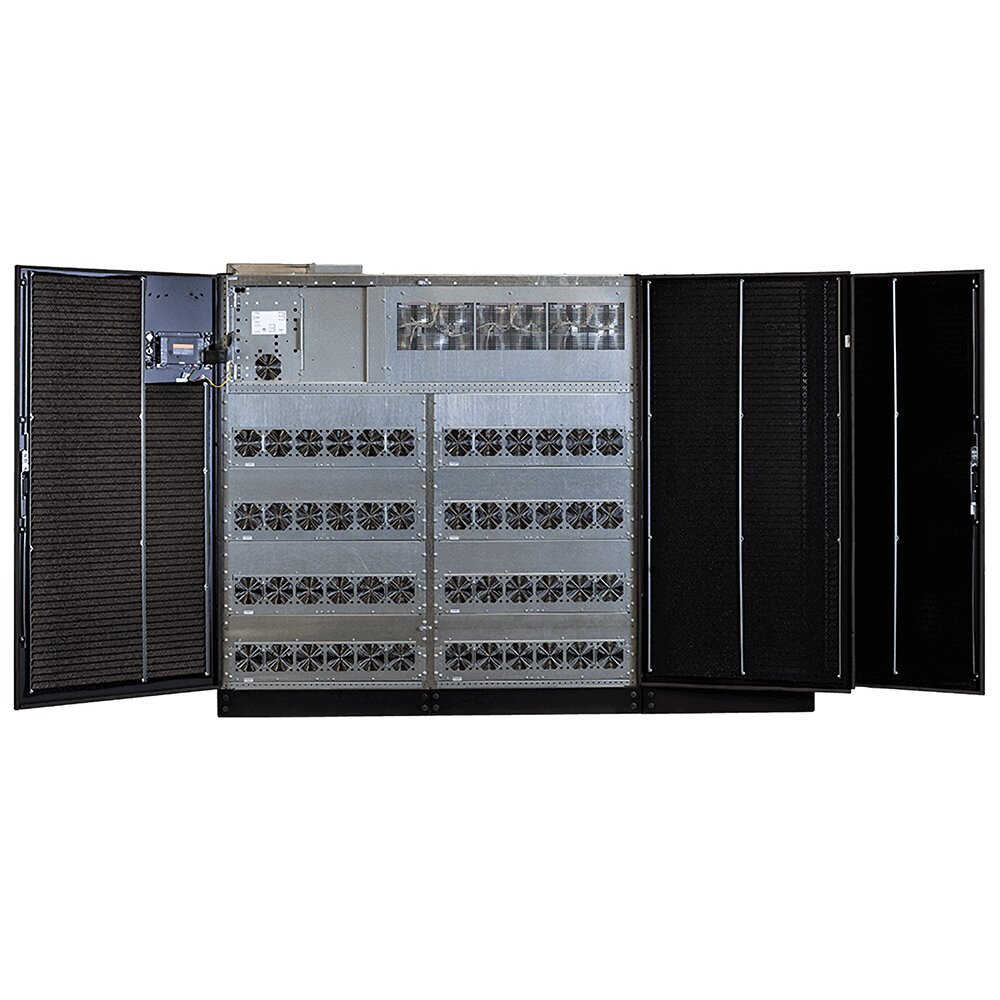

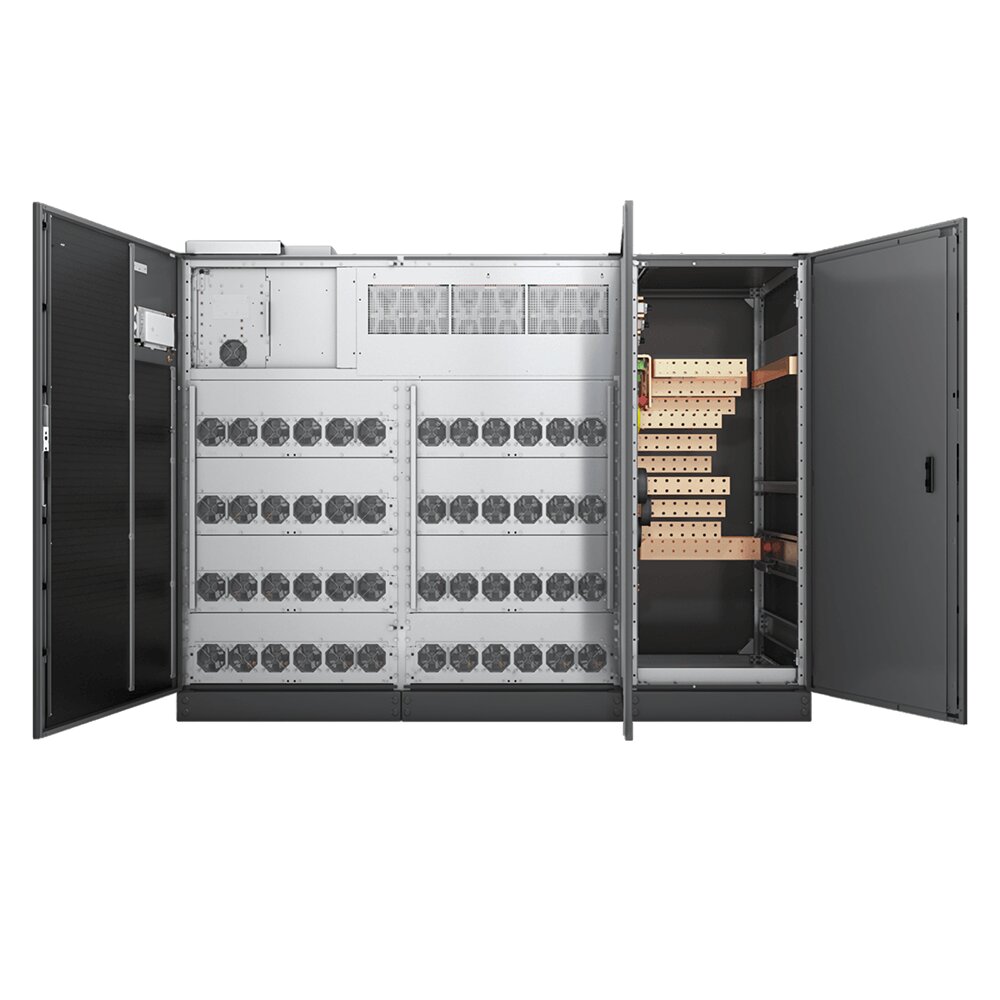

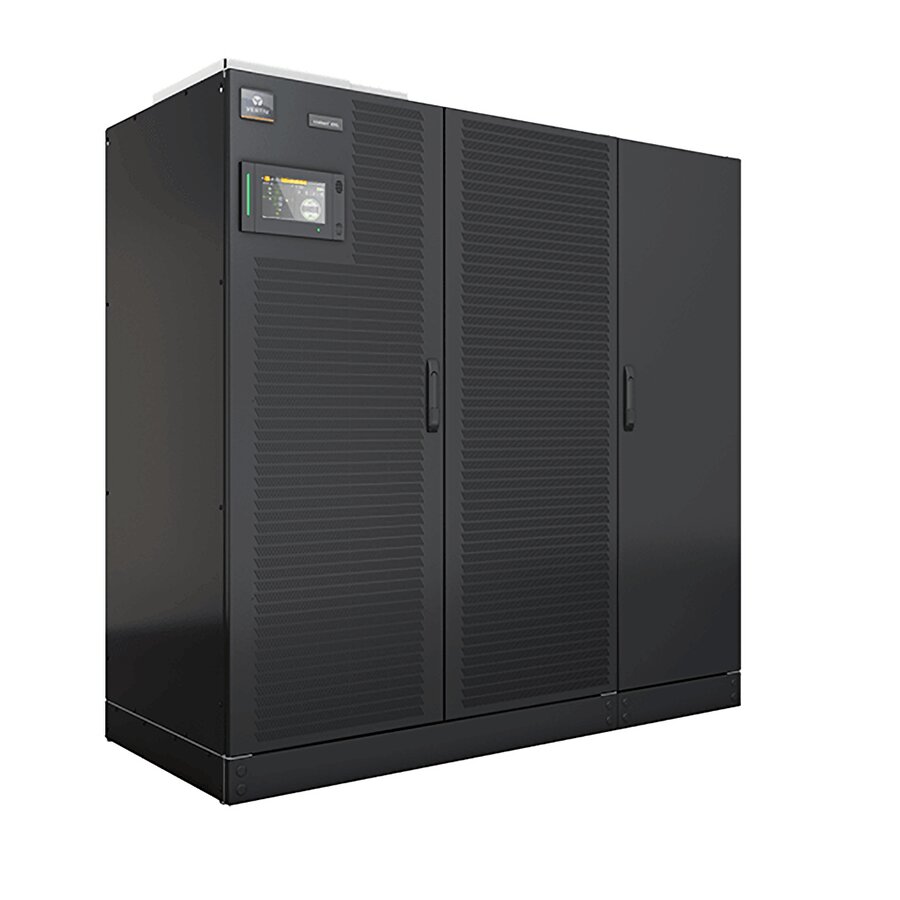

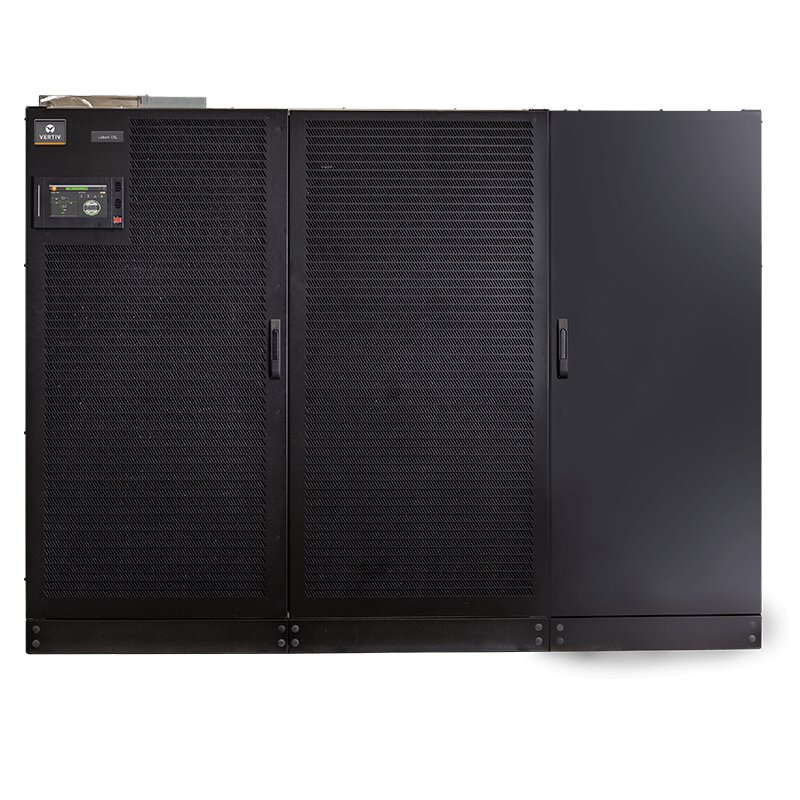

Liebert EXL S1 – трехфазный источник бесперебойного питания двойного преобразователя от компании Vertiv, прямой продолжатель успешной модели Chloride 80-NET, основанный на десятилетнем опыте своей предшественницы. Обладает обратной совместимостью с Chloride 80-NET.

Представляет собой решение, прежде всего, ориентированное на ЦОДы и предприятия с высокими критическими нагрузками. Имеет цифровое DSP-управление, продвинутые функции самодиагностики, усиленной сейсмостойкой компоновкой корпуса. Поддерживает подключение в параллель до 8 ИБП.


Руководство Liebert EXL S1 1000-1200 кВА


Ключевые особенности

  • Моноблочный бестрансформаторный ИБП, вобравший лучшее от классической линейки Chloride 80-NET, для работы в инфраструктуре ЦОД и других требовательных системах с высокой нагрузкой  мощностью 160 кВА;
  • Нулевое воздействие на оборудование, подключенное к питающей сети, полная совместимость с современными критически важными нагрузками, а также компактность и гибкость системы являются основными качествами, необходимыми для применения ИБП в самых высокотехнологичных ЦОД;
  • Применение 3-уровневной топологии IGBT на базе транзисторов NPC2 обеспечивает высокие показатели эффективности и показатель КПД, в режиме двойного преобразования достигающий 97%, в экономичном режиме — 99%;
  • Полностью цифровое управление на основе DSP-микропроцессоров;
  • Возможность построения параллельной системы до 8 ИБП (суммарно до 9,6 МВт) с поддержкой резервирования — без применения шкафа централизованного управления (каждый ИБП имеет собственный статический байпасный переключатель) и с централизованным байпасом;
  • Интеллектуальная структура параллельного подключения дает возможность оптимизации эффективности всей системы при частичной нагрузке — так, два устройства с нагрузкой на уровне 65% обеспечивают показатель КПД в 96,8%;
  • Коэффициент мощности равен единице;
  • Симметричный относительно нуля график выходного коэффициента мощности;
  • Постоянная 100% мощность без снижения при любом типе нагрузки (индуктивной или емкостной);
  • Максимальное гармоническое искажение по току (THDi) не превышает 3 %;
  • Полная обратная совместимость с Chloride 80-NET обеспечивает простоту работы с уже введенным в эксплуатацию решением прошлых поколений;
  • Совместимость по сейсмическим параметрам;
  • Совместимость с 3- и 4-проводными системами;
  • Применение вентилятора постоянного тока с переменной скоростью вращения;
  • Широкая совместимость с аккумуляторными батареями разных типов (VRLA, Li-ion);
  • Широкие возможности для журналирования событий и вывода статусной информации по средствам встроенного сенсорного ЖК-дисплея с графическим интерфейсом;
  • Возможность удаленного управления и мониторинга по средствам продвинутого ПО, возможность интеграции ИБП в цифровую инфраструктуру предприятия;
  • Поддержка SNMP, MODBUS RTU, MODBUS/TCP и JBUS, плат расширения (два разъема)

Опции

  • Защита от обратных токов;
  • Байпасные нндукторы (помогают обеспечить равномерное распределение нагрузки, в то время как модули ИБП питают нагрузку через их переключатели статического байпаса)
  • Дополнительные стойки и аккумуляторные батареи для повышения времени автономной работы;
  • Дополнительные батарейные кабинеты (в т.ч. Li-ion);
  • Совместимость с Flywheel;
  • Температурный датчик АКБ;
  • Размыкатель АКБ;
  • Интерфейсный блок АКБ для поддержки сторонних батарей;
  • Различные платы расширения для дистанционного взаимодействия с сервисами Vertiv;
  • Удаленное аварийное отключение (EPO);
  • Панель удаленной сигнализации;
  • Сейсмическое крепление;
  • Сервисный байпас

Видео


Технические характеристики Liebert EXL S1 160 кВА

МОЩНОСТЬ ИБП (КВА)

160

Выходная активная мощность при температуре 35 °C (кВт)

160

Выходная активная мощность при температуре 40 °C   (кВт)

144

ВХОД

Номинальное напряжение питающей сети (входное)/допустимые отклонения (В)

400 (от 200 до 460), 3 фазы или 3 фазы +  N

Номинальное напряжение на входе байпасной линии/ допустимые отклонения (В)

400 (380/415 по выбору, 3 фазы или 3 фазы + N

Номинальная частота / допустимые отклонения частоты (Гц)

50 ± 10 % (или 60) Гц

Входной коэффициент мощности

≥ 0,99

Искажение входного тока (THDi) (%)

≤ 3

ВЫХОД

Номинальное  выходное  напряжение (В)

400 (380/415 по выбору), 3 фазы или 3 фазы +  N

Номинальная выходная частота (Гц)

50 (или 60 по выбору)

Стабильность  выходного  напряжения  при изменении нагрузки от 0 до 100% (%)

- статическая

± 1

- динамическая

Отвечает нормам IEC/EN 62040-3, класс  1

Стабильность выходной частоты

  • синхронизация с байпасной линией питания (%)
  • синхронизация с внутренним тактовым генератором (%)



± 2 (доступны значения 2, 3, 4, 5)

± 0,1

Перегрузочная способность инвертора

110% (продолжительно), 125 % в течение 10 мин, 150 % в течение 1 мин

Ток короткого замыкания для 200 мс

2.2 In

Пик-фактор нагрузки без снижения номинальных характеристик  ИБП  (Iпик./Iдейств.)

3:1

Совместимость с нагрузками

Любой коэффициент мощности (индуктивной или емкостной) до 1

АККУМУЛЯТОРНАЯ БАТАРЕЯ

Допустимый диапазон изменения напряжения аккумулятора  (В)

от 396 до 700

Напряжение холостого хода VRLA при температуре 20 °C (В/элем.)

2,27

Напряжение ячейки в конце разряда для VRLA (В/яч.)

1,65

Стабильность напряжения холостого хода в устойчивом состоянии (%)

≤ 1

Пульсация постоянного напряжения без батареи (%)

≤ 1

Размыкатель батарей

не включены

БАЙПАС

Ручной технический байпас

включен в модели 100-500 кВт; отсутствует  в моделях

600-1200 кВт

ОБЩИЕ И СИСТЕМНЫЕ ДАННЫЕ

Классификация согласно стандарту IEC/EN 62040-3

VFI-SS-111

Рабочая температура (°C)

0-40

Максимальная относительная влажность при температуре 20 °C (без конденсации) (%)

до 95

Степень защиты с открытыми дверцами

IP 20

Цвет корпуса (шкала RAL)

7021

Уровень шума на расстоянии 1 метр согласно стандарту ISO 3746 (дБА ± 2дБА)

65-78

Параллельная конфигурация

Параллельное подключение до восьми устройств

Доступ

Спереди и сверху (доступ со стороны задней панели не  требуется)

КПД двойного преобразования:

  • VFI согласно определению стандарта IEC/EN 62040   (%)
  • VFD согласно определению стандарта IEC/EN 62040   (%)



до 97%



до 99%

РАЗМЕРЫ И ВЕС

Высота (мм)

1950

Ширина (мм)

750

Глубина (мм)

900

Вес (кг)

510
