Описание

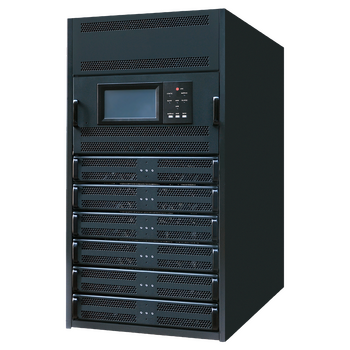

ВИМП БСБП — это модульный, с возможностью установить в стандартную телекоммуникационную стойку / шкаф 19’’, масштабируемый по мощности ИБП с возможностью горячей замены силовых модулей, с топологией онлайн-типа с двойным преобразованием.
Обладает оптимальной компоновкой и структурой и является идеальным выбором при резервировании питания.
Преимущества
- Модульная конструкция, совместимая с 19-дюймовым стандартным шкафом, идеально подходит для интеграции с серверами.
- Применение модулей ИБП МБП10А1 и МБП15А1 с высотой всего 2U каждый позволяют экономить место в шкафу, необходимое для дальнейшего расширения расширения емкости.
- ИБП серии БСБП возможно размещать в одном шкафу с батарейными комплектами, модулем распределения нагрузки (PDU) и внешним сервисным байпасом, это будет отличным компактным полноценным решением.
- Интеллектуальное управление зарядом АКБ Система интеллектуально контролирует все процессы заряда и разряда, эффективно продлевая срок службы батарей.
- 7-дюймовый сенсорный цветной ЖК-дисплей с графикой вмещает на экране больший объем информации и значительно упрощает пользователю работу с ИБП и его настройку.
- При снижении нагрузки, ИБП интеллектуально отключает невостребованные в настоящий момент модули для увеличения нагрузки на включенных модулях, достигая более высокого КПД.
- Система может быть сконфигурирована на фазность 3/3, 3/1 и 1/1 без снижения значений технических характеристик ИБП.
- Технология внутреннего замкнутого контура позволяет системе имитировать работу с полной нагрузкой, потребляя при этом из внешней сети не более 10% мощности.
Технические характеристики
| Модель | БСБП20М-10А1 | |||||
| Мощность | 10 кВт – 60 кВт | |||||
| Входные параметры | ||||||
| Конфигурация подключения | 3P+ N + PE (380/400/415В), 1P + N + PE (220/230/240В) | |||||
| Входное напряжение | 380В/400В/415В (линейное), 220В/230В/240В (фазное) | |||||
| Входная частота | 50/60 Гц | |||||
| Коэффициент мощности | >0,99 | |||||
| Диапазон входного напряжения | 304–478В — при 100% нагрузке, 228–304В — со снижением мощности (от –40% до –20% от Uном) | |||||
| Диапазон частоты | 40–70 Гц | |||||
| Входной коэффициент THDi* | <4% при 100% нагрузке (линейной) | |||||
| Батареи | ||||||
| Напяжение батареи АКБ | ±240В (DC) | |||||
| Мощность заряда | 20% от мощности системы | |||||
| Точность напряжения заряда | 1% | |||||
| Встроенный байпас | ||||||
| Напряжение байпаса | 380В/400В/415В (линейное); 220В/230В/240В (фазное) | |||||
| Диапазон напряжения байпаса | от –20% до +15% стандартно; от –40% до +25% возможно | |||||
| Перегрузочная способность | 125% — длительно, 125%...130% — 10 мин, 130%...150% — 1 мин, >150% — 300 мс | |||||
| Выходные параметры | ||||||
| Выходное напряжение | 3 фазы: 380В/400В/415В; 1 фаза: 220В/230В/240В | |||||
| Точность напряжения | 1,5% | |||||
| Коэффициент THDU* | THDu < 1% (линейная нагрузка), THDu < 5,5% (нелинейная нагрузка) | |||||
| Коэффициент мощности | 1 | |||||
| Угол сдвига фаз | 120°±0,5° (симметричная и несимметричная нагрузка) | |||||
| Крест-фактор | 3:1 | |||||
| Перегрузочная способность | <102% — длительно, 110% — 60 мин, 125% — 10 мин, 150% — 1 мин, >150% — 200мс | |||||
| Общие характеристики | ||||||
| КПД* | Нормальный режим: до 95%, режим ECO: 99% | |||||
| КПД при питании от АКБ* | 94,5% | |||||
| Индикация/экран | 7'' сенсорный экран LCD + светодиоды (LED) | |||||
| Степень защиты IP | IP20 | |||||
| Интерфейсы и порты | Релейные выходы, SNMP-карта (опция), RS232, RS485, EPO, комплект параллельной работы (опция) | |||||
| Ввод кабелей | Сзади или снизу | |||||
| Рабочая температура | 0–45°С | |||||
| Температура хранения | –40°С…+70°С | |||||
| Относительная влажность | 0–95% (без образования конденсата) | |||||
| Шум, на расстоянии 1м | 56 дБ (модуль) | |||||
| Габаритные размеры (Ш×Г×В), мм | 487×700×397 | |||||
| Вес, кг | 43 | |||||
| Применяемый силовой модуль | ВИМП-МБП10А1 (434×585×87 мм /15,5 кг) | |||||
