Описание

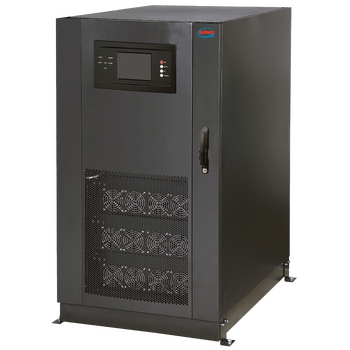

ИБП ВИМП серии МСБП — это модульные онлайн-ИБП для чувствительного к питанию оборудования. Диапазон доступных мощностей серии МСБП – от 20 до 200 кВА. Новейшая трехуровневая IGBT-технология обеспечивает максимальные показатели надежности, обеспечивает возможность горячей замены силовых модулей. Мощность модуля 20 кВА, коэффициент мощности PF=0,9. Благодаря функции интеллектуального отключения модулей при небольшой нагрузке система позволяет удерживать КПД на достаточно высоком уровне, сохраняя при этом скорость реагирования на возрастание мощности.
Преимущества
- Модульная конструкция с резервированием N+X, возможность горячей замены силовых модулей
- Независимое зарядное устройство и интеллектуальным управлением продлевает срок службы АКБ
- Опция «Холодный старт» позволяет производить запуск ИБП от АКБ, без подачи питания сети
- Простота подключения — возможность ввода кабелей как сверху, так и снизу и с обратной стороны шкафа ИБП
- Применение IGBT-транзисторов позволило повысить КПД и уменьшить размеры ИБП
- Сенсорный дисплей упрощает настройку ИБП
Технические характеристики
|
Модель
|
МСБП060Т-20Б1
|
МСБП060Т-20Б1-Н4*
|
|
Мощность
|
60 кВА/54 кВт
|
60 кВА/54 кВт
|
|
Тип силового модуля
|
МБП20Б1 (20 кВА/18 кВт)
|
|
Входные параметры
|
|
Конфигурация подключения
|
3P+N+PE
|
|
Входное напряжение
|
380В/400В/415В
|
|
Частота
|
50/60 Гц
|
|
Диапазон входного напряжения
|
304—478В при нагрузке 100%, 228–304В при снижении мощности
|
|
Диапазон частоты
|
40–70 Гц
|
|
Входной коэффициент мощности
|
>0,99
|
|
Входной THDi
|
<3% (100% линейная нагрузка)
|
|
Выходные параметры
|
|
Напряжение
|
380В/400В/415В, АС
|
|
Точность напряжения
|
1%
|
|
Выходной коэффициент мощности
|
0,9
|
|
Выходной THDu
|
<1% при линейной нагрузке; <5% при нелинейной нагрузке
|
|
Коэффициент амплитуды
|
3:1
|
|
Перегрузка инвертора
|
<110%: 1 ч; 125%: 10 мин; 150%: 1 мин; >150%: 200 мс
|
|
Батареи
|
|
Напряжение АКБ
|
±240В, DC
|
|
Мощность ЗУ
|
до 20% от мощности ИБП
|
|
Точность напряжения заряда
|
1%
|
|
Система
|
|
КПД
|
Нормальный режим: до 95%; режим ЕСО: 99%; режим батареи: 95%
|
|
Индикация и дисплей
|
Светодиоды + ЖК-дисплей + сенсорный экран
|
|
Класс IP
|
IP20 (возможны исполнения IP30, IP31)
|
|
Порты
|
RS-232, RS-485, релейные выходы(опционально: SNMP-карта)
|
|
Рабочая температура
|
0...+40°С
|
|
Температура хранения
|
—40...+70°С
|
|
Влажность
|
0...95%, без образования конденсата
|
|
Шум (на растоянии 1 метр)
|
<55 дБ
|
|
Весогабариты
|
|
Размер шкафа ИБП, мм
|
600×900×1100
|
600×1020×2000
|
|
Вес шкафа ИБП, кг
|
120
|
20 0
|
|

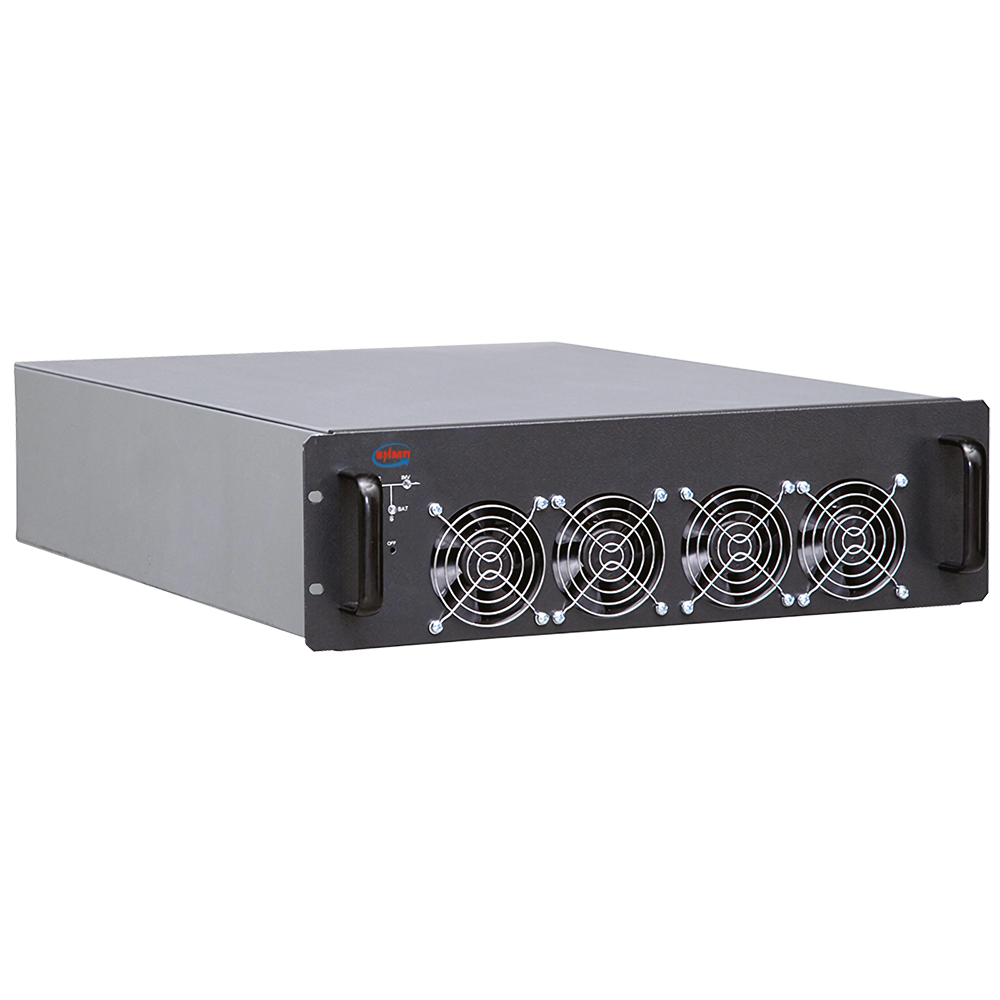

Размер силового модуля, мм
|
440×590×134
|
|
Вес силового модуля, кг
|
22
|
* Модель ИБП ВИМП МСБП060Т-20Б1-Н4 позволяет установить внутрь шкафа ИБП 40 лотков по 10 АКБ емкостью 7 или 9Ач. Батарейные лотки с поддержкой горячей замены.
