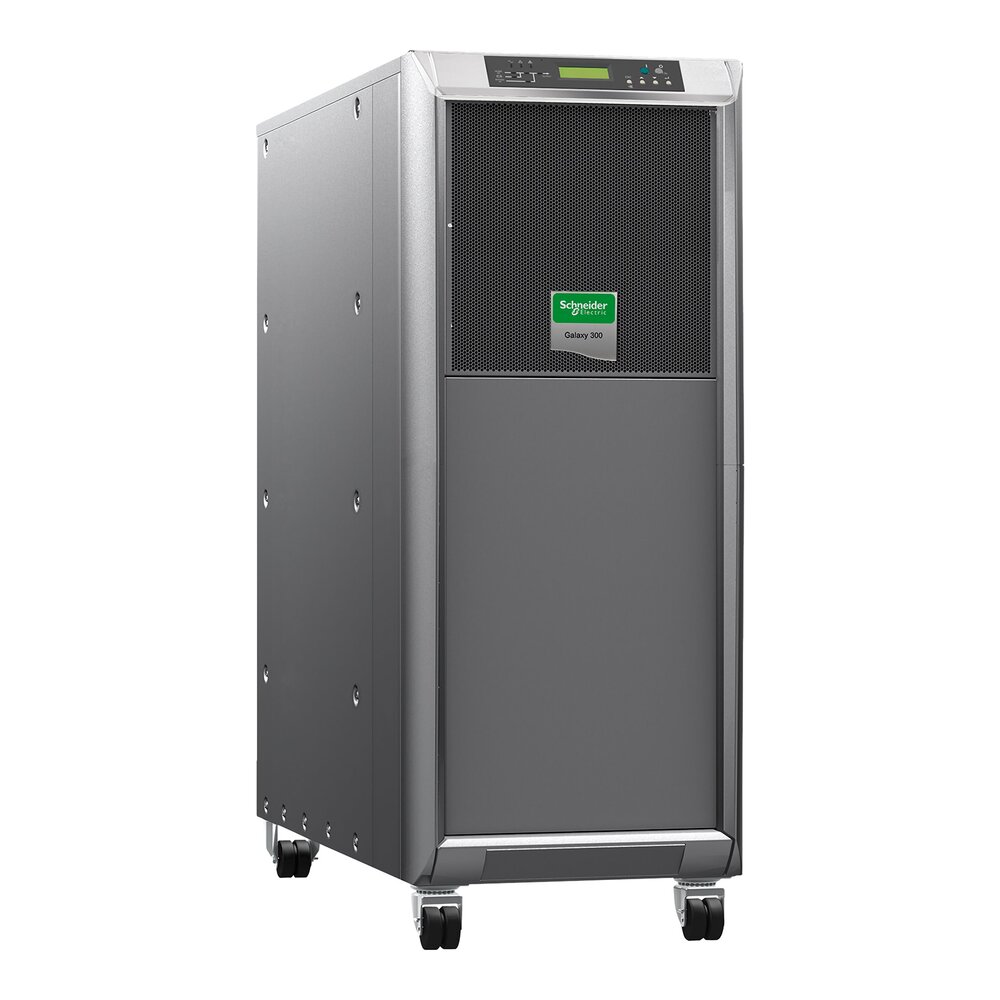

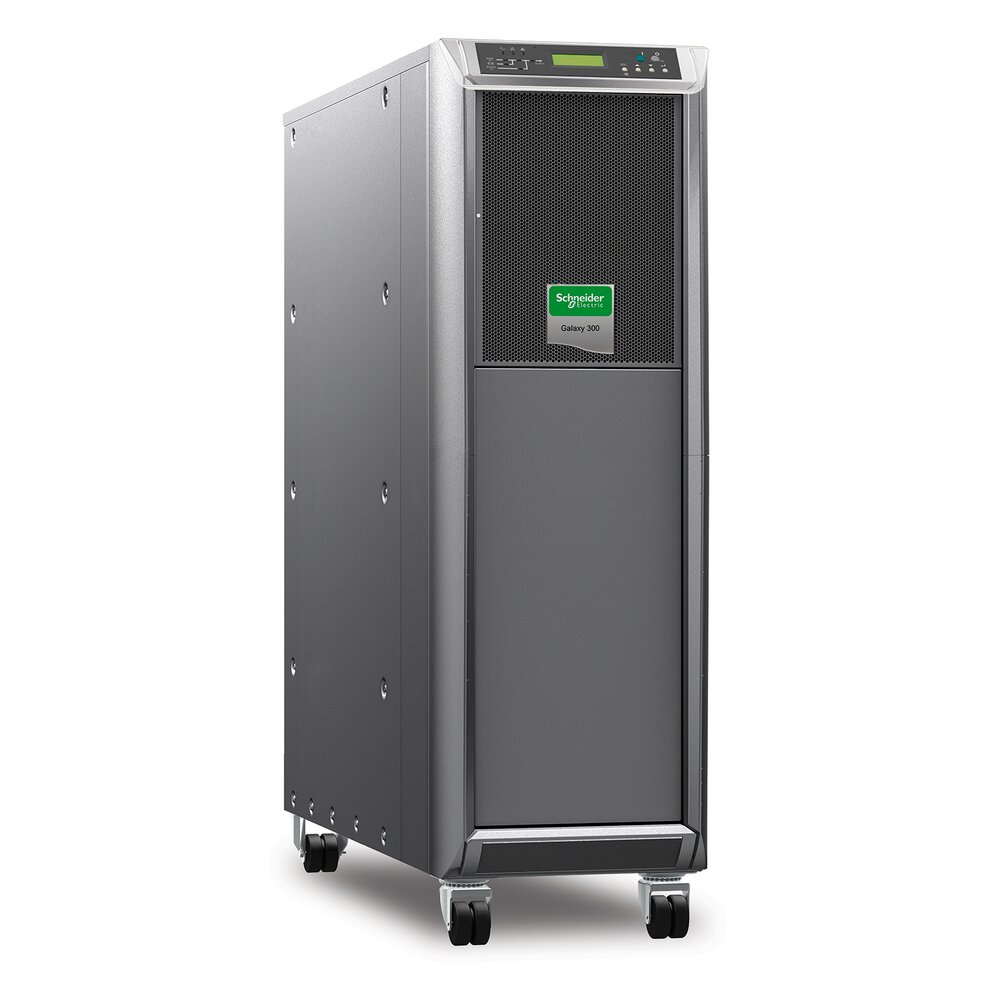

APC MGE Galaxy 300 10 кВА
Выберите мощность:
- линейка Galaxy 300 – от 10 до 80 кВА
- линейка Galaxy 300i (трансформатор) – от 10 до 40 кВА
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
| Артикул | Наименование | Цена |
|---|---|---|
| G3HT10KHB1S | MGE Galaxy 300, UPS, AC 380/400/415 V, 8 kW, 10kVA, 3-phase, Ethernet 10/100, output connectors: 2, charcoal | 2 787 536 руб. |
Стоимость может быть изменена без предварительного уведомления. Информация об оферте.
Настройка и инструкция
Открыть брошюру APC MGE Galaxy 300 10 кВАКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП Galaxy 300, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Российские аналоги с малым сроком поставки
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.
Описание

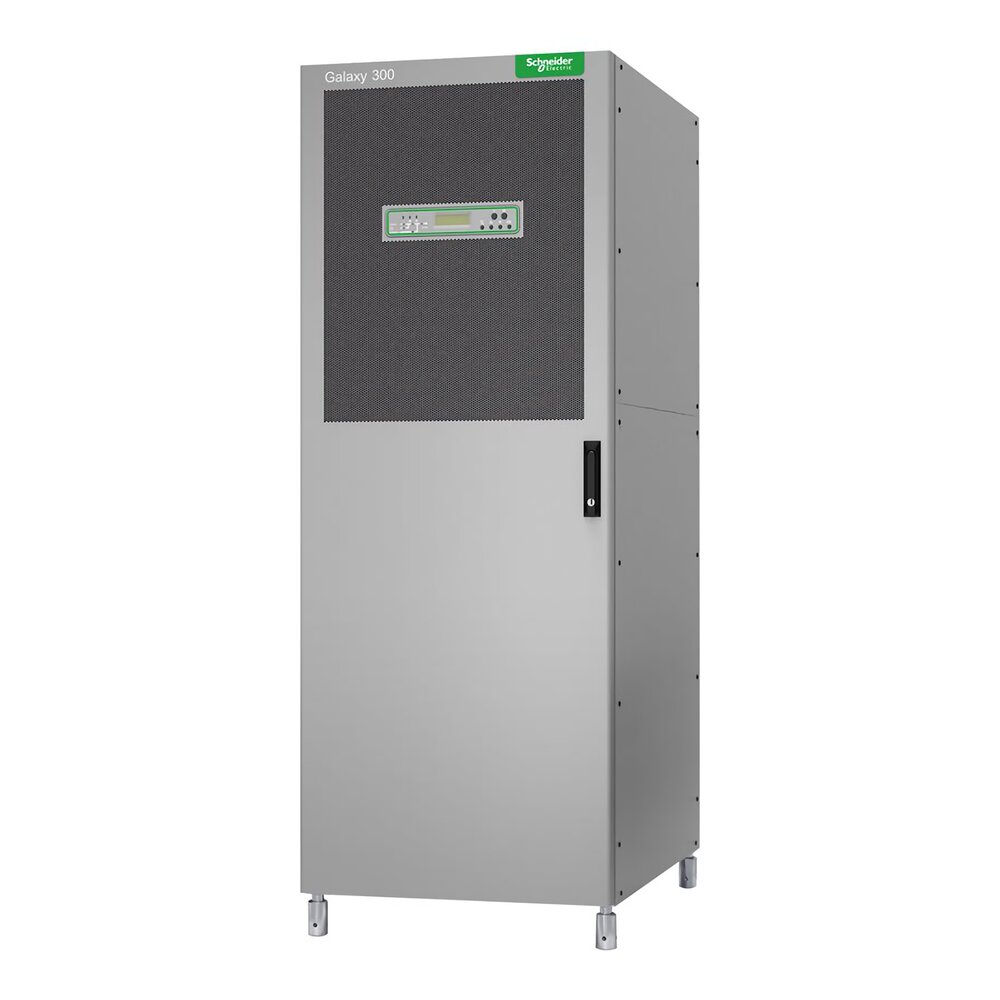

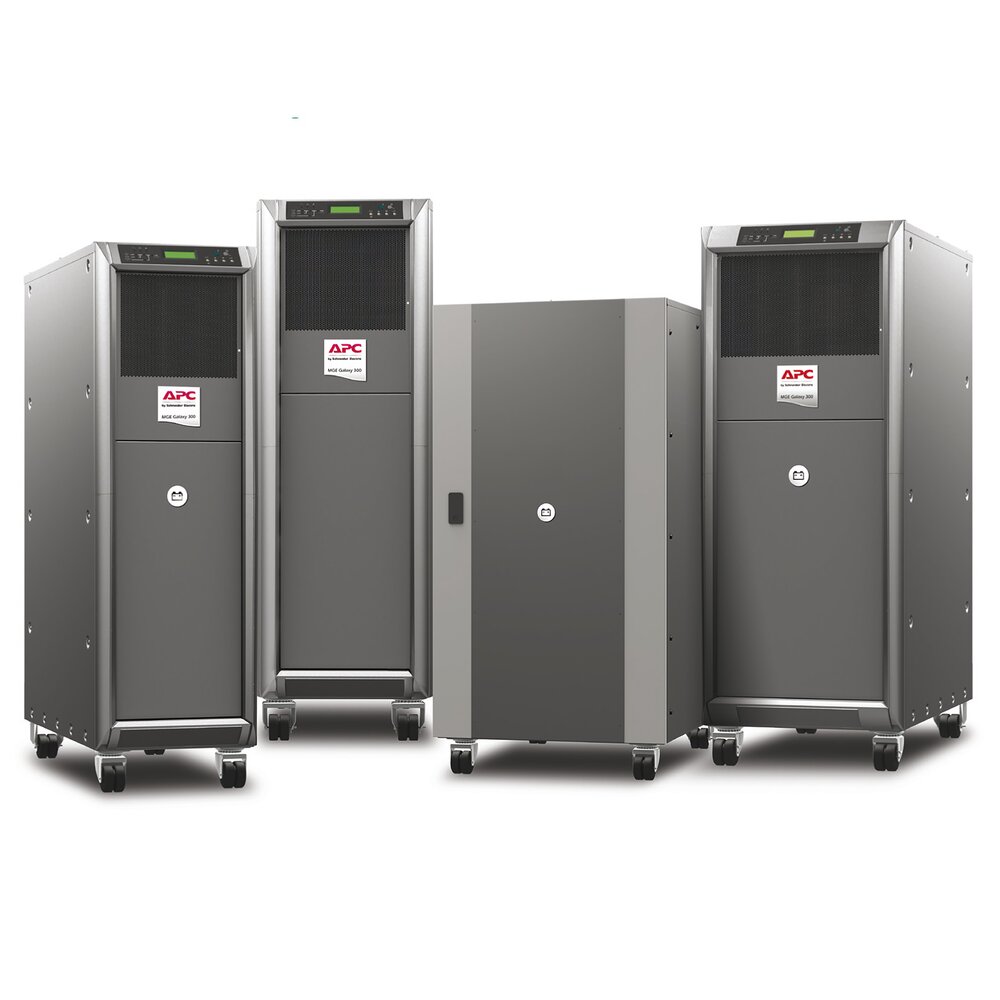

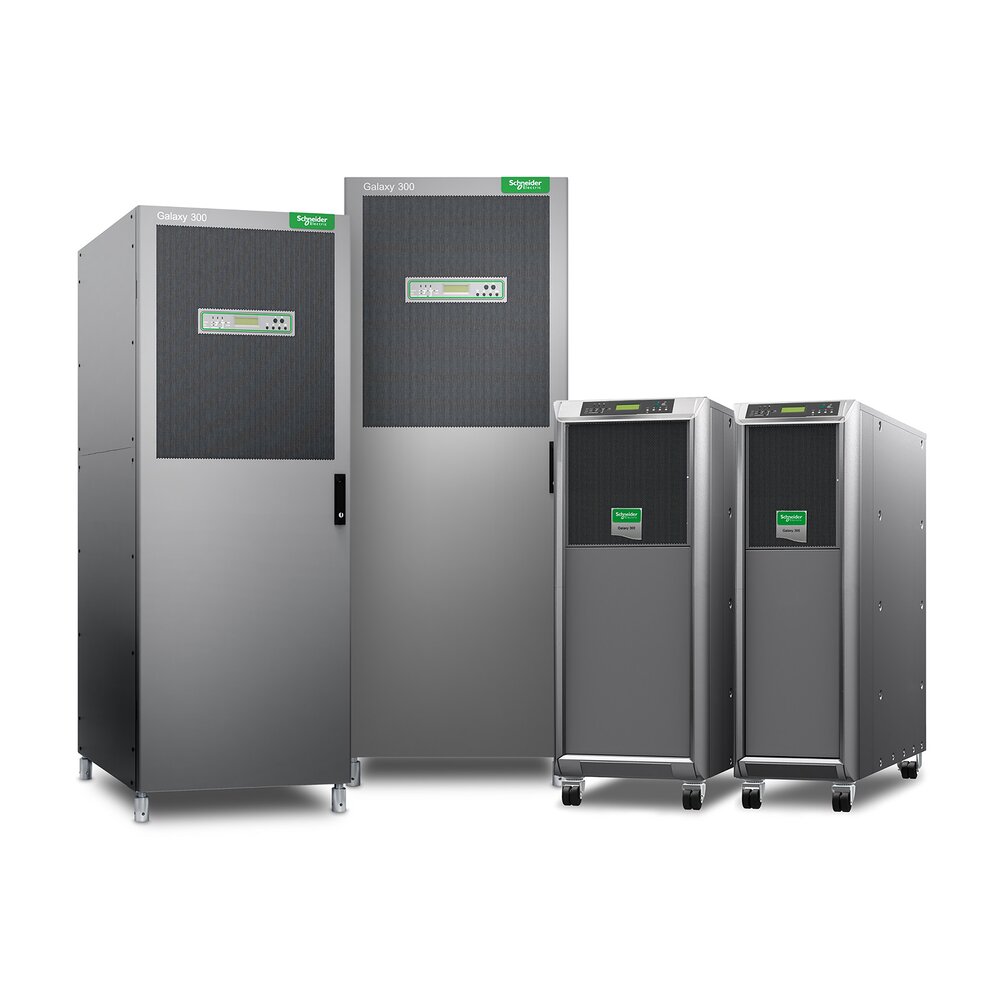

APC MGE Galaxy 300 — трехфазные источники бесперебойного питания (ИБП) двойного преобразования (On-Line), предназначенные для работы с широким кругом нагрузок, включающих в себя коммерческие предприятия, различные инфраструктуры, транспорт и сферу IT. Доступны в версиях с трехфазным входом и однофазным выходом, а также с трехфазным входом и выходом. Широкий модельный ряд включает в себя ИБП со встроенными или внешними батареями, с трансформатором гальванической развязки и без. Малые габариты системы, удобство установки и последующего обслуживания с фронтальным доступом, позволяют использовать Galaxy 300 в помещениях с ограниченным доступным пространством. Дополнительно, конструктивно корпус системы защищен по стандарту IP20, а также оснащен встроенными пылевыми фильтрами и имеет защитное покрытие на платах. Доступно удаленное управление и мониторинг системы по средствам встроенной платы SNMP и опциональной платы с «сухими» контактами. Взаимодействие с системой осуществляется через удобный ЖК-дисплей с многоязыковым графическим интерфейсом.
Брошюра MGE Galaxy 300i 10 кВА - 40 кВА
Руководство MGE Galaxy 300 10 кВА - 40 кВА
Технические характеристки MGE Galaxy 300 10 кВА - 40 кВА
Установка MGE Galaxy 300 10 кВА - 40 кВА
Руководство MGE Galaxy 300 60 кВА - 80 кВА
Технические характеристки MGE Galaxy 300 60 кВА - 80 кВА
Установка MGE Galaxy 300 60 кВА - 80 кВА
Ключевые особенности
- Galaxy 300 доступен в исполнении на 10 кВА;
- Galaxy 300i оснащен трансформатором гальванической развязки и доступен в исполнении на 10 кВА;
- Компактный дизайн с простым сервисным обслуживанием через фронтальную панель обеспечивает удобство эксплуатации в самых разных сферах деятельности: коммерции (торговые центры, выставочные центры), медицине (больницы и медицинские центры), жилой инфраструктуре (отели и гостиницы, жилые здания), офисах, в телекоммуникационных центрах и серверных;
- Возможность параллельного соединения двух ИБП по системе 1+1;
- Корректированный входной коэффициент мощности;
- Доступно подключение к двум независимым источникам питания;
- Встроенные автоматический байпас и ручной сервисный байпас в стандартной комплектации;
- Встроенная батарея (в некоторых моделях) обеспечивает до 30 минут автономной работы;
- Поддержка заряда аккумуляторных батарей с температурной компенсацией для увеличения срока службы;
- Усиленное зарядное устройство обеспечивает быструю и безопасную зарядку аккумуляторных батарей;
- Усиленная конструкция с защитным покрытием плат и встроенным пылевым фильтром;
- Встроенная плата SNMP обеспечивает удаленное управление и мониторинг;
- Графический ЖК-дисплей с многоязычным интерфейсом обеспечивает всестороннее управление и удобную настройку системы;
- Защитное исполнение корпуса по стандарту IP20 (опционально IP21);
- Опционально доступны: дополнительный батарейный кабинет для увеличения времени автономной работы, комплект параллельного соединения 1+1, внешний кабинет для собственных аккумуляторов и трансформатора, набор коммуникационных плат: ModBus/Jbus, датчика окружающей среды (AP9335T) и влажности (AP9335TH), платы сухих контактов (AP9810)
Модификации и опции
| APC MGE Galaxy 300 | |
| G3HT10K3IB1S | MGE Galaxy 300, 10 кВА, 400 В, 3ф:1ф, автономность 10 минут |
| G3HT10K3IB2S | MGE Galaxy 300, 10 кВА, 400 В, 3ф:1ф, автономность 30 минут |
| G3HT10K3ILS | MGE Galaxy 300, 10 кВА, 400 В, 3ф:1ф, с усиленным зарядным устройством |
| G3HT10KHB1S | MGE Galaxy 300, 10 кВА, 400 В, 3ф:3ф, автономность 10 минут |
| G3HT10KHB2S | MGE Galaxy 300, 10 кВА, 400 В, 3ф:3ф, автономность 30 минут |
| G3HT10KHLS | MGE Galaxy 300, 10 кВА, 400 В, 3ф:3ф, с усиленным зарядным устройством |
| APC MGE Galaxy 300i | |
| G3HTI10K3ILS | MGE Galaxy 300i, 10 кВА, 400 В, 3ф:1ф, с трансформатором |
| G3HTI10KHLS | MGE Galaxy 300i, 10 кВА, 400 В, 3ф:3ф, с трансформатором |
| Опции | |
| G3HTBAT1 / G3HTBAT2 / G3HTBAT3 | Батарейные кабинеты |
| G3HTEFBAT | Пустой батарейный кабинет |
| G3HTPARKITS | Комплект для создания параллельных конфигураций MGE Galaxy 300 для двух ИБП 1+1 |
Технические характеристики Galaxy 300 10 кВА
| Мощность (кВА/кВт) | 10/8 | 15/12 | 20/16 | 30/24 | 40/32 | 60/54 | 80/72 |
| Вход | |||||||
| Входное напряжение (В) | 380/400/415 В (Три фазы + нейтраль) | ||||||
| Частота (Гц) | 45 – 65 Гц | ||||||
| Входной коэффициент мощности | До 0.99 при >50% нагрузке | ||||||
| THDI | <5% при полной нагрузке | <3.5% при полной нагрузке | |||||
| Допуск входного напряжения | 340 В ~ 477 В при полной нагрузке (-15% ~ +20% при 400 В) | ||||||
| Двойное подключение к сети | Да | ||||||
| Выход | |||||||
| Выходное напряжение (В) | 3:1 – 220/230/240 В | Н/Д | |||||
| 3:3 – 380/400/415 В (Три фазы + нейтраль) | |||||||
| Эффективность при полной нагрузке (онлайн) | До 93.5% | ||||||
| Выходная частота | Синхронизация сети при нормальной работе 50 Гц или 60 Гц + 0,1% | ||||||
| Перегрузочная способность | 125% на 2 минуты, 150% на 10 секунд | 125% на 10 минут, 150% на 1 минуту | |||||
| Допуск выходного напряжения | +2% стат., +5% при 100% приращ. нагр. | ||||||
| Коммуникации и управление | |||||||
| Коммуникационный интерфейс | Карта сетевого управления (AP9630) | ||||||
| Управляющая панель | Многофункциональный ЖК-экран | ||||||
| Габариты и вес | |||||||
| Габариты ИБП (ВxШxГ) – 3:1 | 1300x400x950 мм | 1300x500x950 мм | Н/Д | ||||
| Габариты ИБП (ВxШxГ) – 3:3 | 1300x400x950 мм | 1300x500x950 мм | 1900x700x950 мм | ||||
| Вес ИБП без батарей (3:1/3:3) | 150/135 кг | 190/135 кг | 203 кг | 375 кг | |||
| Максимальный вес ИБП с установленными батареями | 620 кг | 735 кг | |||||
| Габариты батарейного кабинета (ВxШxГ) | 1300x660x850 мм | 1896x712x842 мм | |||||
| Батарейный кабинет — минимальный вес | 105 кг | 145 кг | |||||
| Батарейный кабинет — максимальный вес | 610 кг | 1040 кг | |||||
| Сертификация | |||||||
| Безопасность | IEC/EN62040-1-1 | ||||||
| EMC/EMI/RFI | IEC 62040-2 | ||||||
| Сертификаты | CE, TUV | ||||||
| Окружающая среда | |||||||
| Рабочая температура | 0 °C - 35 °C | 0 °C - 40 °C | |||||
| Относительная влажность | 0 - 90% без конденсации | ||||||
| Рабочая высота над уровнем моря | 0 - 1,000 м при 100% нагрузке | ||||||
| Предельный слышимый шум на расстоянии 1 м | 54 дБА при 100% нагрузке | 53 дБА при 100% нагрузке | 65 дБА при 100% нагрузке | ||||
| Класс защиты | IP20 (IP21 версия с трансформатором) | ||||||
Технические характеристики Galaxy 300i 10 кВА
| Мощность (кВА/кВт) | 10/8 | 15/12 | 20/16 | 30/24 | 40/32 | |
| Вход | ||||||
| Входное напряжение (В) | 380/400/415 В (Три фазы + нейтраль) | |||||
| Частота (Гц) | 45 – 65 Гц | |||||
| Входной коэффициент мощности | До 0.99 при >50% нагрузке | |||||
| THDI | <7% при полной нагрузке | |||||
| Допуск входного напряжения | 340 В ~ 477 В при полной нагрузке (-15% ~ +20% при 400 В) | |||||
| Двойное подключение к сети | Да | |||||
| Выход | ||||||
|
Выходное напряжение (В) | 3:1 - 220/230/240 В | Н/Д | ||||
| 3:3 - 380/400/415 В (Три фазы + нейтраль) | ||||||
| Эффективность при полной нагрузке (онлайн) | До 90.5% | |||||
| Выходная частота | Синхронизация сети при нормальной работе 50 Гц или 60 Гц + 0,1% | |||||
| Перегрузочная способность | 125% на 2 минуты, 150% на 10 секунд | |||||
| Допуск выходного напряжения | +2% стат., +5% при 100% приращ. нагр. | |||||
| Коммуникации и управление | ||||||
| Коммуникационный интерфейс | Карта сетевого управления (AP9630/AP9635) | |||||
| Управляющая панель | Многофункциональный ЖК-экран | |||||
| Габариты и вес | ||||||
| Габариты ИБП (ВxШxГ) – 3:1 | 1,300 x 400 x 950 мм | 1,300 x 500 x 950 мм | Н/Д | |||
| Габариты ИБП (ВxШxГ) – 3:3 | 1,300 x 400 x 950 мм | 1,300 x 500 x 950 мм | ||||
| Вес ИБП без батарей (3:1/3:3) | 150/135 кг | 190/135 кг | 203 кг | |||
| Максимальный вес ИБП с установленными батареями | 445 кг | |||||
| Габариты батарейного кабинета (ВxШxГ) | 1,300 x 660 x 850 мм | |||||
| Батарейный кабинет — минимальный вес | 105 кг | |||||
| Батарейный кабинет — максимальный вес | 610 кг | |||||
| Сертификация | ||||||
| Safety | IEC/EN62040-1-1 | |||||
| EMC/EMI/RFI | IEC 62040-2 | |||||
| Сертификаты | CE, TUV | |||||
| Окружающая среда | ||||||
| Рабочая температура | 0 °C - 40 °C | |||||
| Относительная влажность | 0 - 90% без конденсации | |||||
| Рабочая высота над уровнем моря | 0 - 1,000 м при 100% нагрузке | |||||
| Предельный слышимый шум на расстоянии 1 м | 54 дБА при 100% нагрузке | 53 дБА при 100% нагрузке | ||||
| Класс защиты | IP21 | |||||
