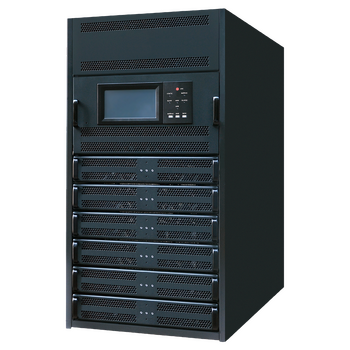

Модель
|
БСБП30М-15А1
|
|
Мощность
|
15 кВт – 90 кВт
|
|
Входные параметры
|
|
Конфигурация подключения
|
3P+ N + PE (380/400/415В)
|
|
Входное напряжение
|
380В/400В/415В (линейное), 220В/230В/240В (фазное)
|
|
Входная частота
|
50/60 Гц
|
|
Коэффициент мощности
|
>0,99
|
|
Диапазон входного напряжения
|
304–478В — при 100% нагрузке, 228–304В — со снижением мощности (от –40% до –20% от Uном)
|
|
Диапазон частоты
|
40–70 Гц
|
|
Входной коэффициент THDi*
|
<4% при 100% нагрузке (линейной)
|
|
Батареи
|
|
Напяжение батареи АКБ
|
±240В (DC)
|
|
Мощность заряда
|
20% от мощности системы
|
|
Точность напряжения заряда
|
1%
|
|
Встроенный байпас
|
|
Напряжение байпаса
|
380В/400В/415В (линейное); 220В/230В/240В (фазное)
|
|
Диапазон напряжения байпаса
|
от –20% до +15% стандартно; от –40% до +25% возможно
|
|
Перегрузочная способность
|
110% — длительно, 110%...130%, — 5 мин,
130%...150% — 1 мин, >150% — 300 мс
|
|
Выходные параметры
|
|
Выходное напряжение
|
3 фазы: 380В/400В/415В; 1 фаза: 220В/230В/240В
|
|
Точность напряжения
|
1,5%
|
|
Коэффициент THDU*
|
THDu < 1% (линейная нагрузка), THDu < 5,5% (нелинейная нагрузка)
|
|
Коэффициент мощности
|
1
|
|
Угол сдвига фаз
|
120°±0,5° (симметричная и несимметричная нагрузка)
|
|
Крест-фактор
|
3:1
|
|
Перегрузочная способность
|
<102% — длительно, 110% — 60 мин, 125% — 10 мин, 150% — 1 мин, >150% — 200мс
|
|
Общие характеристики
|
|
КПД*
|
Нормальный режим: до 95%, режим ECO: 99%
|
|
КПД при питании от АКБ*
|
94,5%
|
|
Индикация/экран
|
7'' сенсорный экран LCD + светодиоды (LED)
|
|
Степень защиты IP
|
IP20
|
|
Интерфейсы и порты
|
Релейные выходы, SNMP-карта (опция), RS232, RS485, EPO, комплект параллельной работы (опция)
|
|
Ввод кабелей
|
Сзади или снизу
|
|
Рабочая температура
|
0–45°С
|
|
Температура хранения
|
–40°С…+70°С
|
|
Относительная влажность
|
0–95% (без образования конденсата)
|
|
Шум, на расстоянии 1м
|
58 дБ (модуль)
|
|
Габаритные размеры (Ш×Г×В), мм
|
487×700×397
|
|
Вес, кг
|
43
|
|
Применяемый силовой модуль
|
ВИМП-МБП15А1 (434×585×87 мм / 15,7 кг)
|
