Производитель: APC
  • Доступные мощности: от 16 кВА до 500 кВА
  • Список моделей (250 кВА): SY250K500D, SY250K500DL-PD, SY250K500DR-PD
Сферы применения: Автоматизация, Инфраструктуры, Промышленность, Серверы и сфера IT, Сфера обслуживания, Телекоммуникации, ЦОД
Тип: On-line
Модульный: Да
Мощность, кВА: 250
Мощность, кВт: 250
Кол-во фаз вход/выход: 3:3
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 1
Напряжение: 380, 400, 415
Наличие аккумуляторов: внешние, внутренние
Подключение в параллель: До 4 ИБП
Трансформатор гальванической изоляции: Нет
Формфактор: Модульный (Modular)
Степень защиты корпуса (IP): 20
Шум, дБ (на расстоянии 1 м): 54
Ширина, мм: 3300
Высота, мм: 1991
Глубина, мм: 1070
Вес, кг: 4542
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spb@uni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Настройка и инструкция

Открыть брошюру (PDF) APC Symmetra PX 250 кВА
Мы занимаемся обслуживанием оборудования APC по всей России - установкой, наладкой и ремонтом. Подробнее

Компания «Юниджет»:

Для того, чтобы купить ИБП SY250K500D, SY250K500DL-PD и SY250K500DR-PD, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Описание

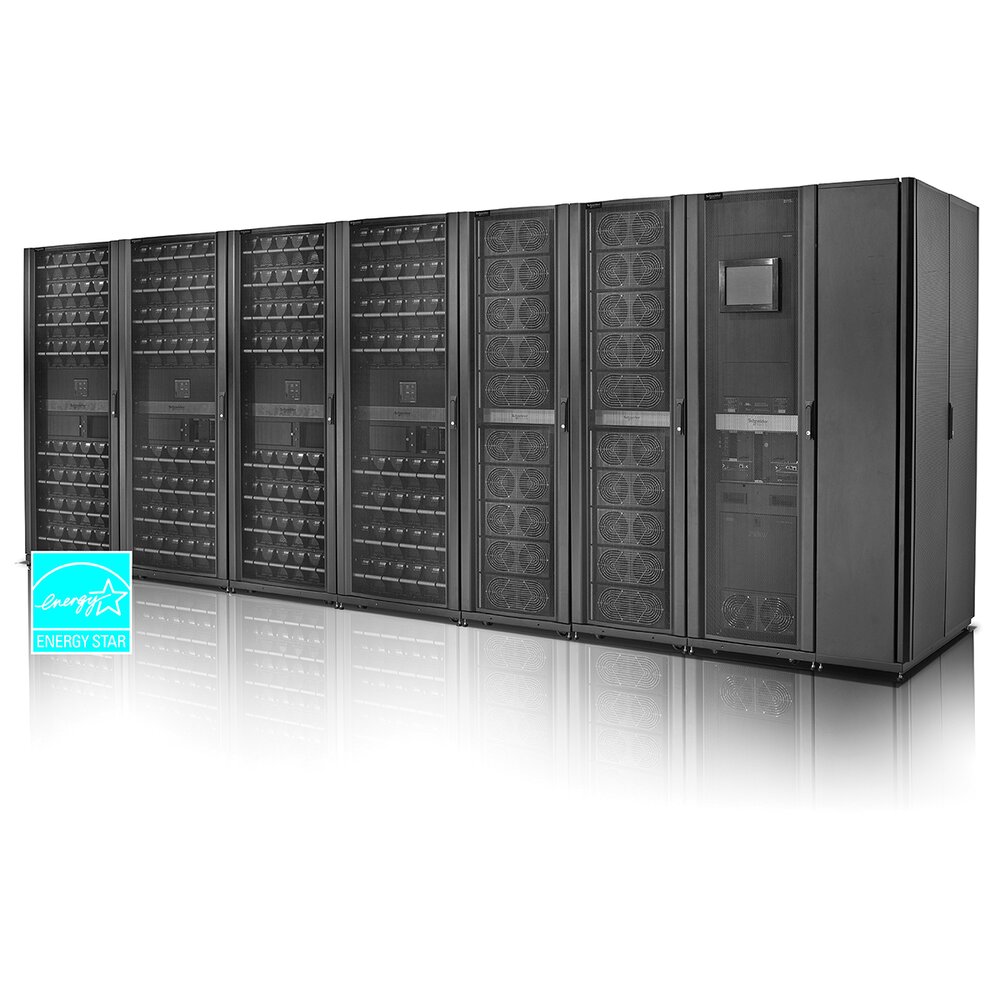

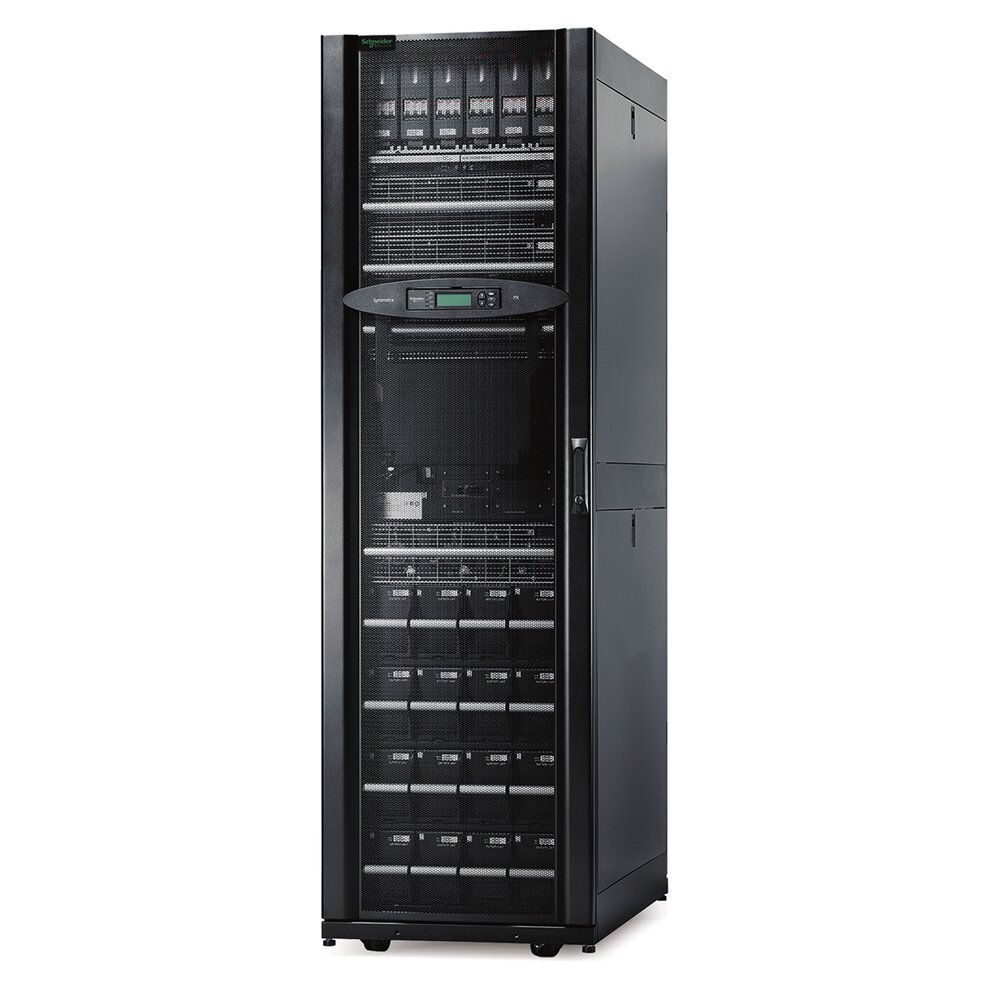

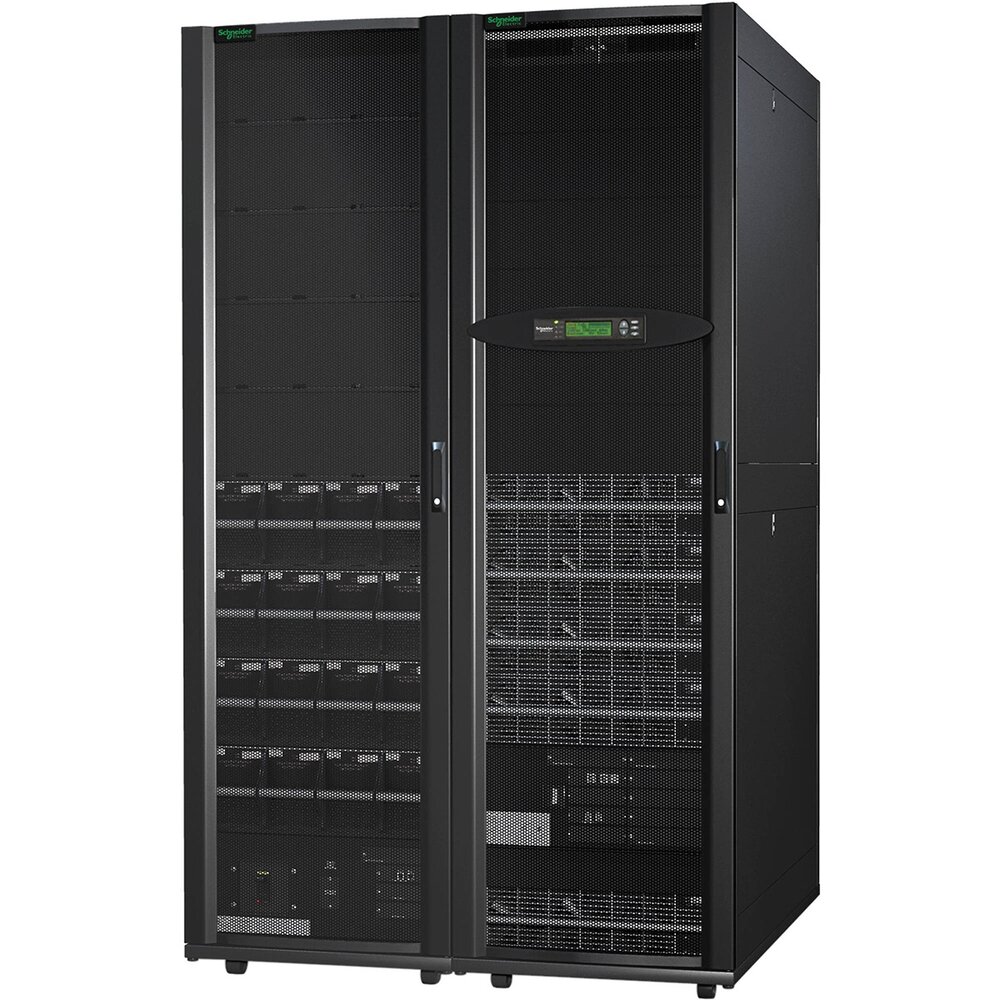

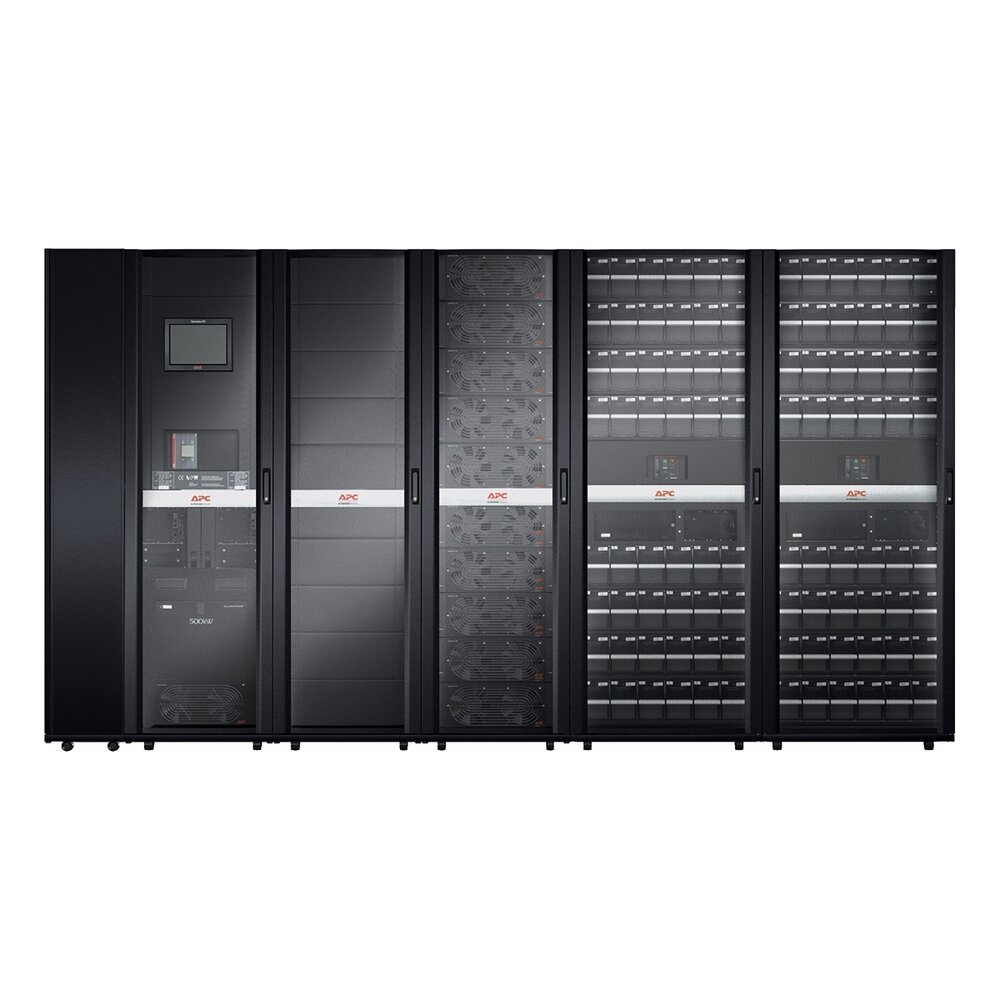

APC Symmetra PX —  источник бесперебойного питания (ИБП) двойного преобразования, с возможностью наращивания как мощности, так и времени автономной работы. Система прекрасно подходит для серверного и телекоммуникационного и промышленного оборудования, требующего защиты по средствам ИБП. Плюсами линейки Symmetra PX является возможность горячей замены батарейных и силовых модулей. Замена батарейных модулей не требует использования дополнительных инструментов.


Инструкция Symmetra PX

Руководство по установке Symmetra PX 48 кВт

Руководство по установке Symmetra PX 250 кВт/500 кВт

Руководство по установке Symmetra PX 250 кВт/500 кВт с байпасом


Ключевые особенности

  • Доступная номинальная мощность системы равна 16 кВА;
  • Высокопроизводительная модульная архитектура для обеспечения потребностей в стабильном и надежном электропитании для критических нагрузок сферы IT, включая ЦОДы;
  • Поддержка «горячей» замены как батарейных модулей, так и силовых модулей и модулей управления, без перехода на байпас или отключения ИБП;
  • Поддержка резервирования N+1 и 2N (для модулей управления) по-умолчанию;
  • Эффективность системы достигает 96%;
  • Коэффициент мощности на выходе равен 1;
  • Возможность установки системы вплотную к стене (для моделей 250 кВА и 500 кВА) без ущерба для системы охлаждения;
  • Внешний вход синхронизации для построения 2N систем;
  • Удобный ЖК-экран для управления и просмотра информации;
  • Система интеллектуального управления аккумуляторными батареями для увеличения срока службы и повышения надежности;
  • Поддержка подключения обычных немодульных батарей во внешних батарейных кабинетах;
  • Зарядное устройство имеет мощность в 20% от номинальной мощности ИБП, обеспечивая быструю зарядку батарей;
  • Поддержка «холодного» запуска при отсутствии сети;
  • Система автоматической самодиагностики;
  • Система охлаждения с плавным управлением оборотами в целях уменьшения уровня шума;
  • Полная совместимость с дизель-генераторными установками (ДГУ);
  • Карта SNMP и «сухие» контакты для удаленного управления и мониторинга в стандартной комлектации;
  • Опционально доступны: сервисный байпас, система разделения питания, фильтр в шкафу для силовых модулей, шкаф выключателя батарей

Модификации

SY250K500D

APC Symmetra PX 250 кВт с возможностью расширения до 500 кВт, без сервисного байпаса и системы распределения питания - с возможностью параллельного подключения

SY250K500DL-PD

APC Symmetra PX 250 кВт с возможностью расширения до 500 кВт, с сервисным байпасом в левостороннем исполнении и системой распределения питания

SY250K500DR-PD

APC Symmetra PX 250 кВт с возможностью расширения до 500 кВт, с сервисным байпасом в правостороннем исполнении и системой распределения питания


Видео


Технические характеристики APC Symmetra PX

Мощность ИБП, кВА/кВт (коэффициент мощности = 1)



250 кВт

500 кВт

Параллельная работа

До 1 МВт (0,75 МВт при резервировании N+1)

До 2 МВт (1,5 МВт при резервировании N+1)

Характеристики входа (нормальный рабочий режим)

Входные соединения

3 фазы + нейтраль + земля, 3 фазы + земля

Диапазон напряжения

200-477 В

Диапазон частоты

40-70 Гц при скорости изменения частоты 10 Гц/c

Коэффициент мощности

>0,995 @ load = 100%, >50%, >0,97 @ load > 25%

КНИ по току

<5% при полной нагрузке

Номинальный входной ток

378 А при 400 В или 315 А при 480 В

756 А при 400 В или 630 А при 480 В

Макс. входной ток (ном. Uвх., батареи заряжены на 10%)

316 А при 400 В или 346 А при 480 В

831 А при 400 В или 693 А при 480 В

Порог режима ограничения входного тока

347 А при 400 В или 372 А при 480 В

894 А при 400 В или 745 А при 480 В

Макс. ток короткого замыкания на входе

65 кА (50 кА со стандартной панелью сервисного байпаса и системой распределения питания)

Защита

Реле защиты от обратного пробоя

Характеристики входа цепи байпаса (в режиме байпаса)

Входные соединения

3 фазы + нейтраль + земля/ 3 фазы + земля

Номинальное напряжение

380/400/415/480 В (фаза-фаза)

Диапазон напряжения

±10% (от выбранного напряжения)

Номинальная частота

50/60 Гц

Диапазон частоты

±0,5%, ±1%, ±2%, ±4%, ±6% или ±8% (выбирается  пользователем)

Номинальный входной ток

361 А при 400 В или 301 А при 480 В

722 А при 400 В или 601 А при 480 В

Макс. входной ток перегрузки

397 А при 400 В или 376 А при 480 В

794 А при 400 В или 752 А при 480 В

Характеристики выхода

Номинальная мощность

250 кВт

500 кВт

Выходные соединения

3 фазы + нейтраль + земля/ 3 фазы + земля

Номинальное напряжение

480 В (фаза-фаза)



Номинальный выходной ток

361 А при 400 В или 301 А при 480 В

722 А при 400 В или 601 А при 480 В

Макс. время работы от батареи

Не ограничено

Стабилизация частоты

В режиме байпаса 50/60 Гц (синхронизирована), на холостом ходу 50/60 Гц  ±0,1%

Синхр. скорость изменения частоты

Программный выбор: 0,25; 0,5; 1; 2; 4; 6 Гц/с

Перегрузка

Перегрузка (в норм. режиме и в режиме от батареи)

150% в течение 60 с, 125% в течение 10 минут

КНИ напряжения

<2% для линейной нагрузки от 0 до 100%, <6% для полной нелинейной нагрузки в соответствии со стандартом IEC/EN62040-3

Коэффициент мощности нагрузки

От 0,5 опережения до 0,5 отставания без снижения номинальной мщоности

Энергетическая эффективность (КПД)

Нормальный режим

>96% при нагрузке от 35% до 100%

Режим от батареи

>96% при нагрузке от 35% до 100%

Размеры и масса

Отдельный ИБП без батарей (размеры, ВхШхГ)

1991х1600х1070 мм

1991х2200х1070 мм

Масса

1057 кг

1722 кг

ИБП с сервисным байпасом, системой распределе- ния питания и батареей на 6 мин (размеры, ВхШхГ)

1991х3100х1070 мм

1991х5200х1070 мм

Масса

4509 кг

8336 кг
