Описание

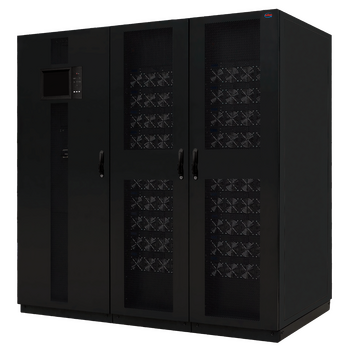

Серия модульных онлайн ИБП МСБП предназначена для защиты критической нагрузки средних и больших центров обработки данных для достижения максимальной доступности. В серии МСБП применяется новейшая трехуровневая технология и контроль входного коэффициента мощности, что гарантирует высокий КПД — до 96 % и высочайшую надежность. Компактный дизайн обеспечивает мощность до 500 кВА в одном кабинете, до 3 таких кабинетов могут быть включены в параллель для достижения мощности до 1500 кВА, что является отличным решением для средних и больших объектов.
Преимущества
- Модульная конструкция с резервированием N+X, возможность горячей замены силовых модулей;
- Высокая плотность мощности с размерами площади основания, менее 2 м² для мощности до 1500 кВА в параллель
- Силовые модули 20 кВА, 30 кВА и 50 кВА
- Полное цифровое управление (DSP) с высокой стабильностью, надежностью и безопасностью;
- Интегрированный модуль IGBT с улучшенными характеристиками и уменьшенным размером;
- Отличные входные характеристики и широкий диапазон напряжения;
- Режим самостоятельной 100% нагрузки для испытания под максимальной нагрузкой при потреблении из сети менее чем 10% от общей необходимой мощности;
- Режим «интеллектуального отключения модулей» для экономии энергии и продления срока службы системы;
- Оптимизированное управление зарядом АКБ, интеллектуальный контроль всех процессов зарядки и разрядки, эффективное улучшение срока службы батареи;
- Холодный запуск аккумулятора, ИБП можно включать от аккумулятора без питающей сети;
- Автоматическая запись параметров и формы волны при наступлении критической ошибки значительно облегчает процесс поиска и устранения неисправностей;
- Мониторинг исправности критически важных компонентов, таких как вентиляторы и конденсаторы, настраиваемый сигнал предупреждения при наступлении периода их обслуживания;
- Независимый ЖК-дисплей для каждого модуля питания с функцией самостоятельного запуска;
- Программируемые сухие контакты, функция каждого выхода может быть определена пользователем;
- Дружественный интерфейс оператора с цветным сенсорным экраном
Технические характеристики
|
Модель
|
ВИМП-МСБП500Т-25А1
|
МСБП500Т-50Б1
|
|
Мощность
|
500 кВА / 500 кВт
|
500 кВА/450 кВт
|
|
Мощность модуля
|
50 кВА / 45 кВт
|
|
Входные параметры
|
|
Вход
|
3P+N+PE
|
|
Входное напряжение
|
380В/400В/415В
|
|
Частота
|
50/60 Гц
|
|
Диапазон входного напряжения
|
304—478В, АС при полной нагрузке; 228–304В, АС
|
|
Диапазон частоты
|
40–70 Гц
|
|
Входной коэффициент мощности
|
> 0,99
|
|
Входной THDi
|
<3% (100% линейная нагрузка)
|
|
Байпас
|
|
Напряжение
|
380В/400В/415В, АС
|
|
Частота
|
50/60 Гц
|
|
Диапазон напряжения
|
Настраивается, –20%...+15%
|
|
Диапазон частоты
|
Настраивается, ±1 Гц, ±3 Гц, ±5 Гц
|
|
Перегрузка байпаса
|
110%: 1 ч.; 125%: 10 мин;
150%: 1 мин; >150%: 200 мс
|
110%: длительно; 110%–125%: 5 мин;
125%–150%: 1 мин; >150%: 1 с
|
|
Выходные параметры
|
|
Выходное напряжение
|
380В/400В/415В, АС
|
|
Частота
|
50/60 Гц
|
|
Выходной коэффициент мощности
|
1
|
0,9
|
|
Коэффициент амплитуды
|
3:1
|
|
Перегрузка инвертора
|
<110%: 1 ч; 110%–125%: 10 мин; 125%–150%: 1 мин; >150%: 200 мс
|
|
Батареи
|
|
Напряжение
|
±240В, DC
|
|
Мощность ЗУ
|
до 20% от мощности ИБП
|
|
Точность напряжения заряда
|
±1%
|
|
КПД
|
|
Питание от сети
|
95%
|
>96%
|
|
Режим питания от АКБ
|
95%
|
>96%
|
|
Система
|
|
Индикация и дисплей
|
Цветной сенсорный экран ЖК-экран + светодиоды
|
|
Интерфейсы
|
RS-232, RS-485, USB, программируемые релейные выходы
|
|
Опции
|
SNMP, карта параллельной работы, УЗИП, «холодный старт» от АКБ, противопылевой фильтр, LBS
|
|
Общие характеристики
|
|
Рабочая температура
|
0...+40°С
|
|
Температура хранения
|
–40...+70°С
|
|
Влажность
|
0...95%, без образования конденсата
|
|
Шум (1 метр)
|
72 дБ при нагрузке 100%, 68 дБ при нагрузке 45%
|
65 дБ при нагрузке 100%, 62 дБ при нагрузке 45%
|
|
Весогабариты
|
|
Размеры шкафа ИБП, мм
|
2000×1050×2000
|
1300×1100×2000
|
|
Вес шкафа ИБП, кг
|
660
|
450
|
|
Размеры силового модуля, мм
|
460×790×134
|
510×700×178
|
|
Вес силового модуля, кг
|
34
|
45
|
