Описание

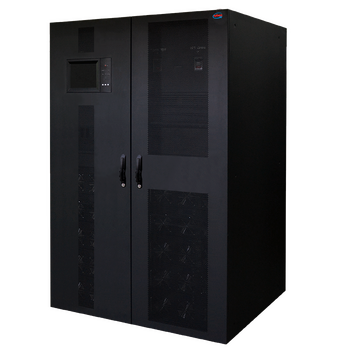

ВИМП АСБП 500 кВА – это промышленный трехфазный источник бесперебойного питания (ИБП) двойного преобразования, разработанный для обеспечения надежного электроснабжения критически важных объектов. Система обладает высоким КПД (>96%) и коэффициентом мощности 1, что снижает потери энергии и оптимизирует нагрузку. Управление реализовано на основе трех цифровых сигнальных процессоров (DSP), обеспечивающих стабильность выходного напряжения и минимальный уровень гармонических искажений (THDi <3%). Полный доступ к элементам системы с передней панели упрощает техническое обслуживание.
АСБП 500 кВА работает в широком диапазоне входных напряжений (380/400/415 В) и частот (40–70 Гц), выдерживая отклонения напряжения от 304 до 478 В при полной нагрузке. Выходное напряжение поддерживается с точностью ±2%, а уровень гармонических искажений не превышает 1,5% при линейной нагрузке. Перегрузочная способность ИБП достигает 150% в течение 5 секунд, что критично для стабильной работы при скачках нагрузки. Возможно параллельное соединение нескольких устройств, обеспечивая масштабируемость системы до 1500 кВА.
Батарейный блок рассчитан на напряжение ±240 В DC, а зарядное устройство с интеллектуальным управлением увеличивает срок службы аккумуляторов. Для мониторинга состояния предусмотрены интерфейсы RS232, RS485, USB и программируемые сухие контакты. Дополнительные опции включают SNMP-карты, температурную компенсацию заряда, защиту от перенапряжений (УЗИП), противопылевые фильтры и комплект для работы в параллель.
ИБП ВИМП АСБП 500 кВА рассчитан на эксплуатацию в условиях температур от 0 до 40°C и влажности до 95% без конденсации. Уровень шума – 65 дБ при 100% нагрузке. Высота установки без потери мощности – до 1000 м, с уменьшением на 1% на каждые 100 м свыше этой отметки. Габариты устройства – 1300×1100×2000 мм, вес – 900 кг. Надежная конструкция, высокая мощность и продуманная система управления делают этот ИБП оптимальным решением для крупных промышленных и инфраструктурных объектов.
Опции
- SNMP-карта;
- Релейные выходы ИБП;
- Комплект параллельной работы;
- Комплект температурной компенсации заряда АКБ;
- Молниезащита;
- Противопылевой фильтр;
- LBS.
Преимущества
- КПД свыше 96%;
- Высокий PF, равный 1, при минимальном значении THDi < 3%;
- Комплексная система защит: от перегрева с 8 датчиками, от перегрузки, от неверного напряжения АКБ, контроль отказов вентиляторов охлаждения, защита от коротких замыканий;
- Опция «Холодный старт»;
- Зарядное устройство с интеллектуальным управлением зарядом увеличивает срок службы АКБ;
- Высокая плотность мощности;
- Работа в параллель до 1500 кВА;
- Модульное устройство подсистем повышает удобство сервисного обслуживания;
- Цветной сенсорный ЖК-экран для удобства эксплуатации;
Технические характеристики
|
Модель ИБП
|
АСБП500АТ1
|
|
Мощность ИБП
|
500 кВА
|
|
Вход
|
|
Подключение
|
3 PH + N + G
|
|
Напряжение
|
380/400/415 В
|
|
Частота
|
50/60 Гц
|
|
Диапазон напряжения
|
304–478 В при полной нагрузке
|
|
Диапазон частоты
|
40–70 Гц
|
|
Входной PF
|
>0,99
|
|
THDi
|
<3% (при линейной нагрузе)
|
|
Байпас
|
|
Напряжение
|
380/400/415 В
|
|
Частота
|
50/60 Гц
|
|
Диапазон напряжения
|
Настраивается, по умолчанию -20% ~ +15%, верх: +10%, +15%, +20%, +25%, низ: -10%, -15%, -20%, -30%, -40%
|
|
Диапазон частоты
|
Настраивается, ±1Гц, ±3Гц, ±5Гц
|
|
Перегрузочная способность
|
110%: длительно, 110%–125%: 5 мин, 125%–150%: 1 мин, >150%: 1 с
|
|
Выход
|
|
Напряжение
|
380/400/415В
|
|
Частота
|
50/60 Гц
|
|
Выходной PF
|
1
|
|
Точность напряжения
|
±2%
|
|
Выходной THDu
|
<1,5% от 0% до 100% при линейной нагрузке, <6% при полностью нелинейной нагрузке
|
|
Перегрузочная способность
|
<110%: 10 мин, 110%–125%: 1 мин, 125%–150%: 5 с, >150%: 200 мс
|
|
Регулирование частоты
|
50/60 Гц ±0,01%
|
|
Батарея
|
|
Напряжение батареи
|
±240 В, DC
|
|
Мощность ЗУ
|
20% от мощности ИБП
|
|
КПД
|
|
Нормальный режим
|
>96%
|
|
Работа от АКБ
|
>96%
|
|
Общие
|
|
Дисплей
|
Светодиоды + сенсорный ЖК-экран
|
|
Интерфейсы
|
RS232, RS485, USB, программируемые сухие контакты, холодный старт
|
|
Опции
|
SNMP, AS400, комплект параллельной работы, УЗИП, противопылевой фильтр, LBS
|
|
Окружающая среда
|
|
Температура эксплуатации
|
0...40°С
|
|
Температура хранения
|
–40...70°С
|
|
Отн. влажность
|
0...95% (без выпадения конденсата)
|
|
Шум (на расстоянии 1м)
|
65 дБ при нагрузке 100%, 62 дБ при нагрузе 45%
|
|
Высота
|
<1000 м, нагрузка уменьшается на 1% каждые 100 м высоты от 1000 до 2000 м
|
|
Вес и габаритные размеры
|
|
Размеры ИБП (В×Ш×Г), мм
|
1300×1100×2000
|
|
Вес ИБП, кг
|
900
|
