Модули двунаправленных преобразователей PCS ЭНТЕЛ

Описание

Модули PCS (Power Conversion System) компании ЭНТЕЛ представляют собой передовые решения для управления энергией в современных системах накопления. Они выполняют двунаправленное преобразование между постоянным током (АКБ/ фотоэлектрическими панелями) и переменным током (общая сеть/нагрузка), позволяя заряжать батареи от сети или ВИЗ, отдавать энергию обратно в сеть или резервировать питание для нагрузки, а также гибко реагировать на изменение спроса, тарифов и состояния сети.

Благодаря модульному дизайну, PCS ЭНТЕЛ легко масштабировать и адаптировать к разным сценариям - от небольших коммерческих объектов до крупномасштабных промышленных проектов и контейнерных решений. Диапазон мощности одного модуля варьируется от 10 кВт до 250 кВт (и более), а объединяя несколько модулей, можно достичь суммарной мощности в несколько МВт.

Сферы применения

• Коммерческие и промышленные объекты: сглаживание пиков потребления, экономия на тарифах (Peak Shaving), бесперебойное питание при сбоях в сети (UPS mode).
• Микросети и ВИЗ: совместное управление солнечной генерацией (SPCS), накопителями и сетью, автономная работа (Off-grid), поддержка «чёрного старта» (Black Start).
• Дата-центры: дублирование основной сети, мгновенное переключение STS для критичных нагрузок. Высокая надёжность и параллельная работа нескольких
• Интегрированные контейнерные решения: крупномасштабные системы накопления (MWh) с PCS, STS и батарейными стеллажами в одном корпусе, быстрое развертывание «под ключ», минимизация времени на инсталляцию и пусконаладку.

Ключевые преимущества

1. Широкий функционал
   • Поддержка режимов On-Grid (Grid-tied) и Off-Grid (автономное питание).
   • Функции UPS(бесперебойное питание), Peak Shaving (сглаживание пиков), компенсация реактивной мощности (Q), виртуальный синхронный генератор (VSG).
   • Быстрое переключение в режиме STS (Static Transfer Switch) - обычно менее 10 мс.
2. Высокая эффективность
   • КПД двунаправленного преобразования достигает 97-98,5%.
   • Уменьшение потерь и тепловой нагрузки, снижая эксплуатационные затраты.
3. Гибкость архитектуры
   • Совместимы с трёхфазными системами (ЗРЗL, ЗРЗL+N, ЗРЗL+N+РЕ).
   • Широкий диапазон напряжения на ОС-шине (может достигать 900-1500 В, в зависимости от модели).
   • Поддержка разных типов аккумуляторов (LiFePO, другие литиевые технологии).
4. Модeльность и масштабируемость
   • Компактные рамные модули (rack-mounted) для размещения внутри шкафов/контейнеров.
   • Возможность параллельного соединения РСS-модулей как по ОС, так и по АС стороне, достигая сотен и тысяч кВт.
   • Удобный монтаж и обслуживание: горячая замена, встроенная диагностика.
5. Безопасность и надёжность
   • Многоуровневые схемы защиты (температура, перенапряжение, короткое замыкание, неисправности связи).
   • Низкий уровень шума и система интеллектуального охлаждения (адаптивная регулировка скорости вентиляторов).
   • IP20/IP21 внутри шкафа, опционально более высокие степени защиты (до IP54) при контейнерном исполнении.
6. Удобство интеграции и управления
   • Поддержка стандартных протоколов (CAN, RS485, Modbus RTU/ТCP), интерфейсов LAN и
   • Полная совместимость со SСАОА-системами, EMS (Energy Management System) и BMS (Battery Management System)

Ассортимент РСS-модулей ЭНТЕЛ

В зависимости от мощности, требуемого напряжения ОС, наличия встроенного статического переключателя (STS) или РV-контроллера, в линейке «ЭНТЕЛ• доступны несколько семейств:

1. PCMZ(низковольтная ОС-линия)
   • Мощности: от 10 до 30 кВт.
   • Минимальное ОС-напряжение: от -160 Вольт.
   • Особенности: идеально подходят для малых и средних коммерческих объектов, контейнеров небольшого формата, базовых станций связи и т. п.
   • Упрощённая схема «grid-tied/off-grid», встроенная STS, время переключения <10 мс.
2. РСМ (стандартная средне- и высоковольтная ОС-линия)
   • Мощности: 50 ... 250 кВт(один модуль).
   • Диапазон ОС-напряжения: ~580-950 Вольт (в некоторых моделях до 1500 Вольт).
   • Особенности: батарейные системы средней и большой ёмкости, для промышленных СХЭ, дата­ центров, объектов с высокой нагрузкой.
   • PQ/VF/VSG режимы, поддержка работы при 100% несбалансированной нагрузке.
3. SТS-модули (Static Transfer Switch)
   • Назначение: сверхбыстрое переключение между линиями (сеть, инвертор) без прерывания питания критичных нагрузок.).
   • Типичные мощности: 125-250 кВА.
   • SСR-технология, ресурса хватает на огромное количество переключений, малые потери

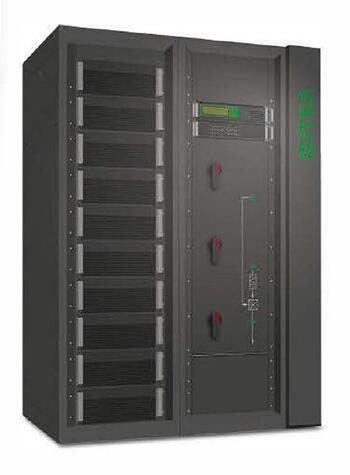

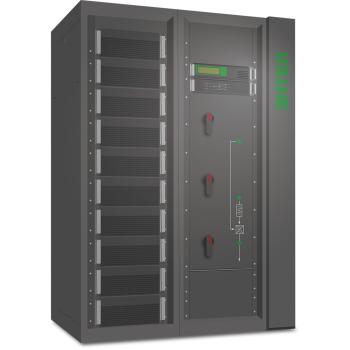

4. EPCS (Интегрированные шкафы)
   • Единая система: в одном шкафу размещаются несколько РСМ-модулей, STS (опционально), вспомогательная электроника.
   • Мощности: от 50 до 750 кВт в одном шкафу (и более при параллельной работе).
   • Применение: коммерческие и промышленные объекты, микроэнергетические системы, пиковое сглаживание, резервирование.
5. SPCS (Гибридные модули PV+ESS)
   • Особенность: совмещение РV-контроллера(МРРТ до 100-150 кВт) и двунаправленного PCS в одном блоке.
   • Применение: солнечно-накопительные системы (PV + батареи), комплексные гибридные станции для автономии или совместной работы с сетью
