Borri INGENIO COMPACT 10 кВА

Настройка и инструкция

Открыть брошюру Borri INGENIO COMPACT 10 кВА

Описание

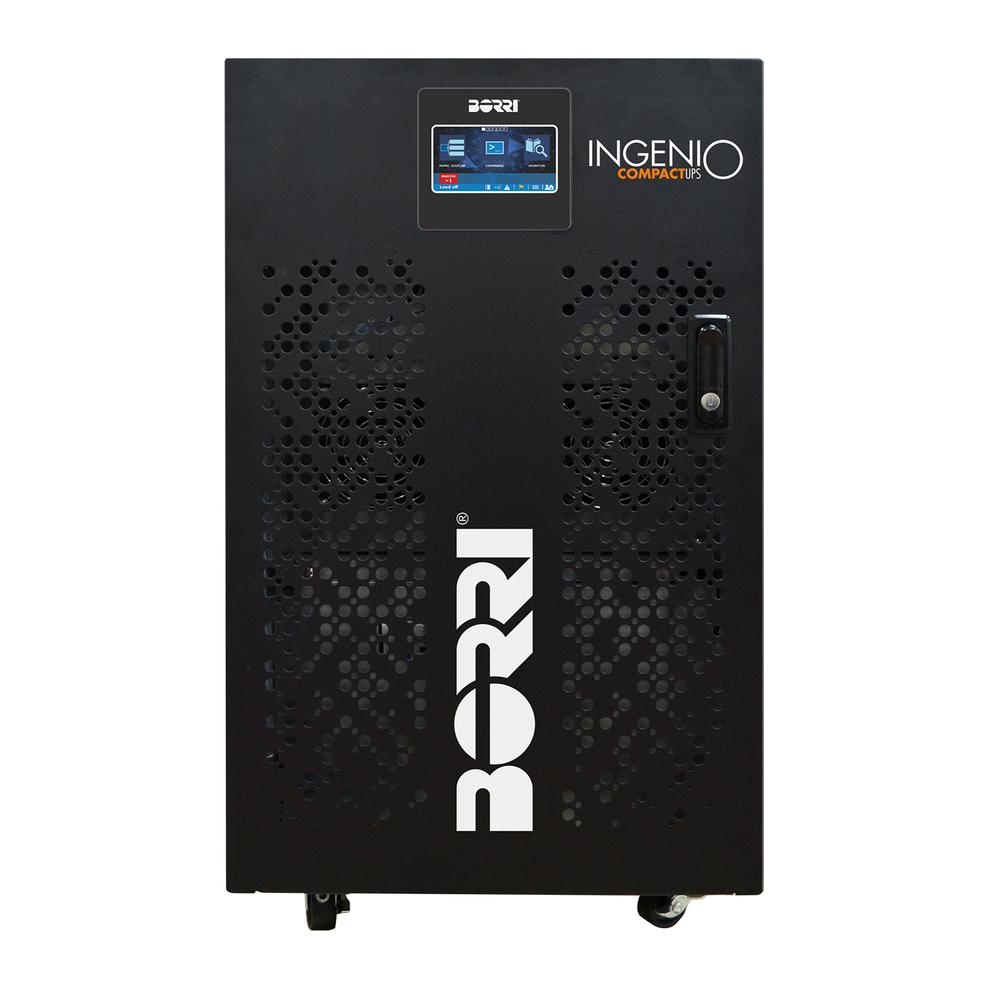

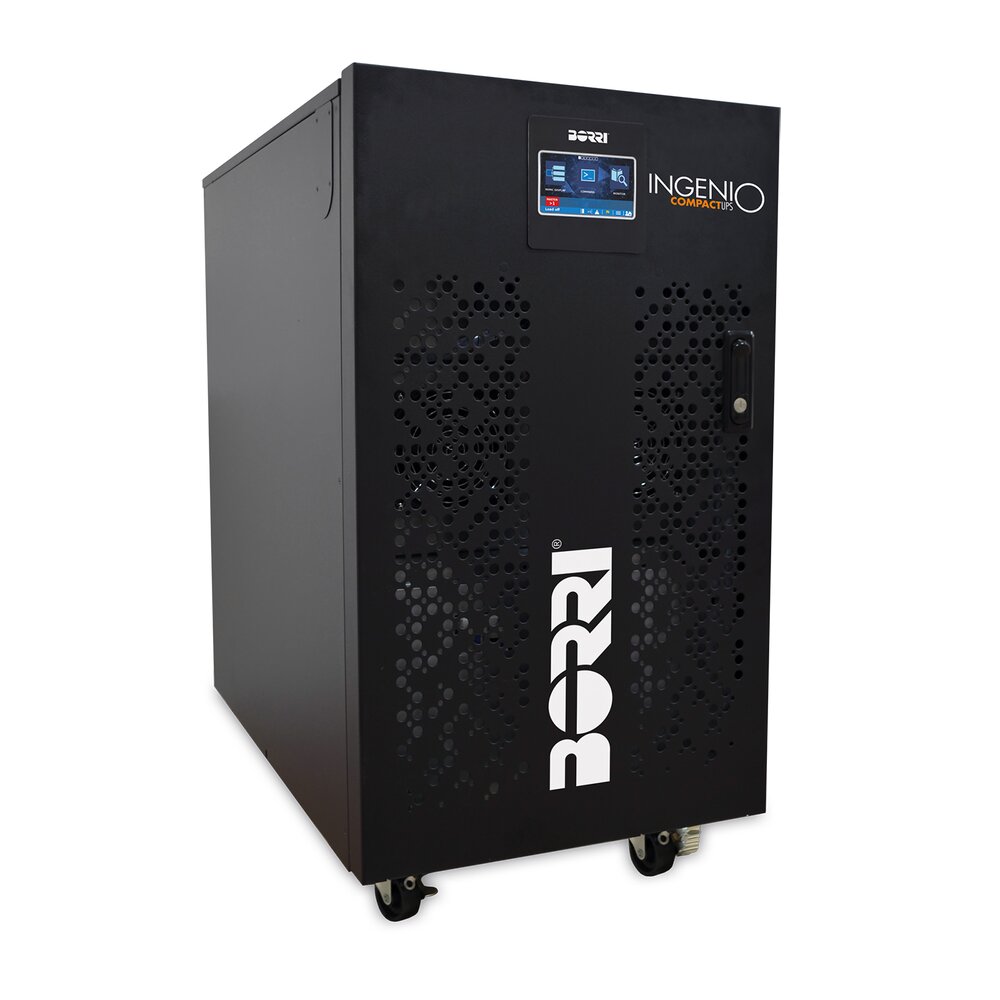

Borri INGENIO COMPACT — трехфазный источник бесперебойного питания (ИБП) двойного преобразования, разработанный для работы с небольшими вычислительными и сетевыми нагрузками серверных в различных коммерческих предприятиях, а также с телекоммуникационным оборудованием. ИБП обладает компактными габаритами и малым весом, имеет поддержку внутренних аккумуляторных батарей (время автономной работы до 15 минут, в зависимости от нагрузки) — что делает его отличным решением для применения в небольших помещениях. Доступно увеличение мощности за счет параллельного подключения до шести ИБП. Управление системой осуществляется по средствам удобного графического сенсорного экрана. Для перемещения ИБП используются предустановленные ролики.

---

Опции для трехфазных ИБП Borri

Каталог промышленных ИБП Borri

---

Инструкция Borri Ingenio Compact 10 кВА - 20 кВА

Инструкция по быстрой установке Borri Ingenio Compact 10 кВА - 20 кВА

---

Ключевые особенности

• ИБП двойного преобразования для применения в сетевой инфраструктуре предприятий и вычислительных комплексов, мощностью 10 кВА и 20 кВА;
• Простая конструкция без трансформатора, малые габариты и простота установки обеспечивают удобство эксплуатации и возможность применения в ограниченном пространстве технических помещений;
• Применение технологии IGBT позволило снизить коэффициент нелинейных искажений на входе до менее 3%, для максимальной совместимости с узлами, расположенными в схеме перед источником;
• Коэффициент мощности на входе равен 0,99;
• Единичный коэффициент мощности на выходе;
• Широкий диапазон напряжения;
• Конфигурации с внутренними и внешними аккумуляторными батареями;
• Возможность создания параллельной системы до 6 ИБП с поддержкой резервирования;
• Конструкция со съемным блоком для аккумуляторной батареи для простоты технического обслуживания;
• КПД в режиме AC/AC достигает 98%, что соответствует стандарту IEC/EN 62040-3;
• Коммуникации ИБП включают в себя интерфейсы RS232 и USB, контакт мониторинга защиты от обратного тока, контакт дистанционного АОП, два слота для адаптеров расширения

---

Опции

• Комплект параллельного подключения;
• Контактор защиты от обратного тока;
• Входной изолирующий трансформатор гальванической развязки — в шкафу;
• Температурный датчик внутренней аккумуляторной батареи;
• Плата с релейными контактами;
• Порт RS485 ModBus-RTU;
• Адаптер Web/SNMP;
• Входной клеммный блок для дистанционного аварийного отключения питания

---

Технические характеристики Borri INGENIO COMPACT 10 кВА

Мощность, кВА	10
Номинальная мощность, кВт	10
Габаритные размеры ИБП Ш × Г × В, мм	440 × 800 × 800
Масса ИБП, кг	75
Масса ИБП с внутр. аккум. батареей, кг	150
Габаритные размеры модуля внешн. аккум. батареи Ш × Г × В, мм	500 × 650 × 1200
Конфигурация аккум. батареи	Внутр. (станд.): 180 элементов; внешн.: 156/240 элементов
Вход
Тип соединения	Фиксированное подключение четырехпроводное
Номинальное напряжение	400 В перем. тока, 3 фазы с нейтралью
Допустимое отклонение напряжения	–20 %, +15 % (выпрямитель); ±10 % (байпас)
Частота и диапазон	50/60 Гц, 40–70 Гц
Коэффициент мощности	0,99
Искажение тока (КНИв)	< 3 %
Выход
Тип соединения	Фиксированное подключение четырехпроводное
Номинальное напряжение	380/400/415 В перем. тока 3 фазы с нейтралью
Частота	50/60 Гц
Коэффициент мощности	1
Перегрузочная способность	110 % в течение 60 минут, 125 % в течение 10 минут, 150 % в течение 1 минуты
КПД (перем.ток / перем.ток)	До 98 %
Интерфейс и дополнительные функции
Передняя панель	Сенсорный дисплей
Удаленные коммуникационные порты	В комплекте: последовательный порт RS232 и USB, контакт мониторинга защиты от обратного тока, контакт дистанционного АОП. Опции: 2 слота для адаптера SNMP, ModBus-RTU, релейно-контактной платы
Дополнительные функциональные расширения	Изолирующий трансформатор; трансформаторы/автотрансформаторы для регулирования напряжения; внешний сервисный байпас; специальные батарейные шкафы; настенный блок предохранителей аккумуляторной батареи; температурный датчик аккумуляторной батареи; комплект параллельного подключения; другие опции предоставляются по запросу
Система
Степень защиты	IP 20
Цвет	RAL 9005
Установка	Расстояние от стены до ИБП – 30 см
Доступ	Ролики позиционирования; нижний ввод кабеля
Условия окружающей среды
Диапазон рабочих температур ИБП	от 0 °C до +40 °C
Диапазон температуры хранения ИБП	от –10 °C до +70 °C
Высота над уровнем моря	< 1000 м без снижения мощности , > 1000 м снижение мощности на 0,5 % на каждые 100 м
Уровень акустического шума на расстоянии в 1 м, дБА	< 52
Стандарты и сертификация
Обеспечение качества, охрана окружающей среды, безопасность труда и охрана здоровья	ISO 9001:2008, ISO 14001:2004, BS OHSAS 18001:2007
Безопасность	IEC/EN 62040-1
ЭМС	IEC/EN 62040-2
Экологические аспекты	IEC/EN 62040-4
Требования к испытаниям и эксплуатационные характеристики	IEC/EN 62040-3
Степень защиты	IEC 60529
Маркировка	CE
