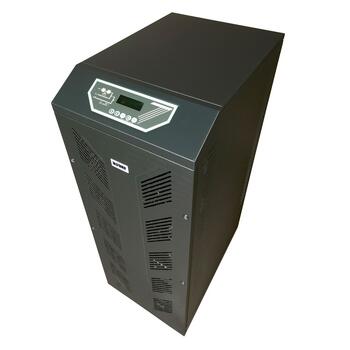

Borri B8031FXS 15 кВА - онлайн ИБП двойного преобразования итальянской компании Borri с трёхфазным входом и однофазным выходом, средний из трёх номиналов серии B8031FXS. Мощность 15 кВА / 13,5 кВт при выходном коэффициенте мощности 0,9. Вход выпрямителя 400 В, три фазы с нейтралью; вход байпаса и выход 220 / 230 / 240 В, 50 / 60 Гц. Напольный корпус на колёсах шириной 450 мм и высотой 1200 мм (глубина - в таблице характеристик): масса 110 кг, с внутренними батареями 257 кг; время работы от внутренних батарей при нагрузке 70 % - до 19 мин. Корпус тот же, что у двух других номиналов серии.
Производитель называет областями применения серверное и сетевое оборудование, ИТ-системы, устройства управления промышленным оборудованием и автоматизации технологических процессов, медицинское оборудование, системы автоматизации зданий, аварийные системы и системы безопасности. Выход однофазный: для трёхфазного выхода у производителя есть исполнение B8033FXS той же мощности.
На передней панели графический дисплей, светодиодная мнемосхема, клавиатура и локальное аварийное отключение (АОП). По словам производителя, у ИБП одна из самых малых площадей установки в линейке.
Решение с трехфазным входом и однофазным выходом для защиты серверного и телекоммуникационного оборудования, производственных процессов и средств автоматизации, медицинского оборудования, систем автоматизации зданий;
Компактная бестрансформаторная система с заменяемыми силовыми модулями и встроенной самодиагностики упрощает обслуживание и снижает расходы;
Применение технологии IGBT и управления на двух DSP обеспечивают входной коэффициент мощности 0,99 и THDi менее 4%; выходной коэффициент мощности - до 0,9 без снижения мощности;
Высокая эффективность: до 98% в режиме ECO, более 92% при двойном преобразовании и полной нагрузке;
Возможность параллельного соединения до 6 ИБП (макс. 120 кВА) с поддержкой резервирования N+1 с поддержкой «горячего» соединения и разъединения;
Зарядное устройство высокой мощности для длительной автономной работы: заряд по характеристике IU (DIN 41773), тест батарей входит в комплект; температурная компенсация напряжения заряда - опция;
Встроенная защита от обратного напряжения;
Интеллектуальное параллельное управление при распределении нагрузки; синхронизация нагрузки одиночных ИБП и двух параллельных систем для бесперебойного переключения нагрузки статическими переключателями - опция.
Распределенное параллельное управление на базе шины CAN обеспечивает высокую степень распределения нагрузки и отсутствие единой точки отказа в параллельных системах.
Поддержка множества опций для дистанционного управления;
Работа с дизель-генераторной установкой (ДГУ): плавный пуск выпрямителя (walk-in, от 5 до 30 с) и задержка его запуска (hold-off, от 1 до 300 с) снижают нагрузку на генератор; клемма режима ДГУ блокирует заряд батареи при работе генератора - опция;
Коммуникационные возможности представлены портом RS232 и USB; опциональными адаптерами SNMP/Ethernet, ModBus/Ethernet, ModBus/RS-485, Profibus, платой сигнальных контактов.
Опции
Изолирующий трансформатор;
Трансформаторы / автотрансформаторы для регулировки напряжения;
Внешний сервисный байпас в отдельном монтируемом шкафу;
Настенный блок предохранителей;
Сопутствующие батарейные шкафы для увеличения времени автономной работы;
Комплект параллельного соединения для распределения нагрузки;
Синхронизация нагрузки для одиночных блоков ИБП. Модуль синхронизации нагрузки для двух параллельных ИБП;
Клеммные блоки для дистанционного АОП, дополнительных контактов внешнего сервисного байпаса и внешней батареи, режима ДГУ;
Релейная плата контактов SPDT и панель дистанционного мониторинга;
Адаптер Web/SNMP и порт RS-485 ModBus-RTU;
Верхний ввод кабеля;
Дроссели L3-L4 для снижения пульсаций тока заряда батарей;
Входной трансформатор в дополнительном шкафу или выходной трансформатор для B8031FXS;
Поддержка «холодного» старта (названа в издании 2018 года);
Установка и подключение
ИБП ставят в чистом сухом помещении с достаточным воздухообменом, на расстоянии 10 см от стены; боковыми стенками корпуса можно ставить вплотную друг к другу. Доступ спереди и сверху, кабели заводят снизу. Относительная влажность без конденсата - менее 95 %.
Заземление подключают первым, порядок фаз соблюдают. Между сетью и ИБП ставят предохранители. Дифференциальную защиту на входе производитель не советует: токи утечки на фильтрах могут вызывать ложные срабатывания; допустимы УЗО с регулируемым порогом срабатывания. Выход от поражения током защищают УЗО типа A. Вход выпрямителя и вход байпаса - раздельные.
Токи, предохранители и сечения кабелей - ориентир производителя: сечение зависит от напряжения, тока, температуры, падения напряжения и способа прокладки, а монтаж ведут по местным нормам. Запись «3x25 А» значит три предохранителя на 25 А, «1x80 А» - один на 80 А.
Входной ток от сети при номинальной нагрузке и заряженной батарее
14 А
21 А
26 А
Максимальный входной ток при максимальном токе подзаряда
21 А
28 А
35 А
Предохранители на входе выпрямителя
3x25 А
3x32 А
3x32 А
Предохранитель на входе байпаса
1x80 А
1x110 А
1x150 А
Кабель входа выпрямителя
4x6 мм²
4x10 мм²
4x10 мм²
Кабель входа байпаса
2x16 мм²
2x25 мм²
2x35 мм²
Кабель выхода
2x16 мм²
2x25 мм²
2x35 мм²
Тепловыделение при номинальной нагрузке
0,782 кВт
1,170 кВт
1,564 кВт
Расход охлаждающего воздуха
500 м³/ч
500 м³/ч
600 м³/ч
Ток короткого замыкания инвертора
70 А
104 А
140 А
Номинальный ток внешнего разъединителя защиты от обратного тока, не менее
65 А
100 А
130 А
Батарейный кабель - 3x6 мм², заземление - 16 мм². Внешний разъединитель защиты от обратной подачи напряжения с номинальным током из таблицы нужен, если эту защиту выполняют внешним устройством; он рассчитан на напряжение до 690 В, категория AC-1.
Батареи
Внутри корпуса размещают 60 или 62 необслуживаемых блока ёмкостью 3,3, 7,2 или 9 А·ч (2 x 180 или 2 x 186 элементов). Для долгой автономии есть внешний батарейный шкаф AS553 - опция: при внешней батарее внутренняя не нужна, а автомат и предохранители находятся в шкафу.
Шкаф AS553 - опция: ширина 503 мм, глубина 647 мм, высота 1200 мм; 120 блоков по 7, 9 или 12 А·ч.
Масса шкафа без батарей 120 кг; с блоками 7 А·ч - 408 кг, 9 А·ч - 459 кг, 12 А·ч - 645 кг; с 60 блоками 12 А·ч - 385 кг.
Для расчётного срока службы батарей температура должна оставаться от 0 до 25 °C; батареи работают и до 40 °C, но срок службы заметно сокращается.
Батарею, оставленную без заряда на 2 - 3 месяца и дольше, можно необратимо повредить.
Режимы работы, байпас и параллельная работа
Двойное преобразование: КПД более 88 % при нагрузке 25 %, более 90 % - при 50 %, более 91 % - при 75 % и более 92 % - при 100 %. Режим ECO (off-line) включают программно для одиночного ИБП, КПД более 98 %: нагрузку питает байпас, пока он в допуске.
Перегрузка инвертора: 125 % - 10 мин, 150 % - 30 с; пиковый ток ограничивается 200 % на 5 периодов, затем 150 %. По истечении времени, если байпас доступен, статический переключатель без перерыва переводит нагрузку на байпас, инвертор отключается на 30 минут и после этого возвращает нагрузку. Если байпас недоступен, инвертор отключается и питание нагрузки пропадает; через 30 минут он включается снова. Байпас выдерживает 150 % непрерывно и 1000 % на 1 период.
Короткое замыкание на выходе: нагрузка переходит на байпас; без байпаса инвертор ограничивает ток до 200 % на 100 мс и до 150 % на 5 с и отключается. После 6 переходов на байпас за 2 минуты ИБП блокируется на байпасе, сброс - с передней панели. Искажение выходного напряжения - менее 2 % при линейной нагрузке и в пределах 5 % при нелинейной с крест-фактором 3.
Запуск после полной разрядки батареи настраивают: через байпас (заводская настройка), через инвертор или вручную.
Выпрямитель: плавный пуск (walk-in) от 5 до 30 с и задержка запуска (hold-off) от 1 до 300 с настраиваются программно. Режим преобразователя частоты даёт на выходе 60 Гц при 50 Гц на входе и наоборот; байпас при этом отключается.
Параллельная работа: до 6 ИБП для наращивания мощности (до 120 кВА) или до 5+1 с резервированием; блоки подключают и отключают «на горячую», управление распределено по шине CAN, единой точки отказа нет. Комплект параллельного подключения и синхронизация нагрузки - опции.
Что производитель менял в спецификации
Параметр
Спецификация до 2020 года
Спецификация 2020 года и новее
Масса ИБП с внутренними батареями, кг
до 275
257
Время работы от внутренних батарей при нагрузке 70 %, мин
