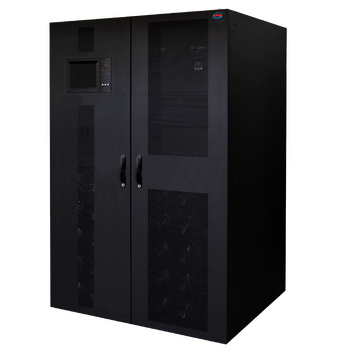

ВИМП МСБП 300 кВА

Описание

Серия модульных онлайн ИБП МСБП предназначена для защиты  критической нагрузки средних и больших центров обработки данных для достижения максимальной доступности. В серии МСБП применяется новейшая трехуровневая технология и контроль входного коэффициента мощности, что гарантирует высокий КПД — до 96 % и высочайшую надежность. Компактный дизайн обеспечивает мощность до 500 кВА в одном кабинете, до 3 таких кабинетов могут быть включены в параллель для достижения мощности до 1500 кВА, что является отличным решением для средних и больших объектов.

---

Преимущества

• Модульная конструкция с резервированием N+X, возможность горячей замены силовых модулей;
• Высокая плотность мощности с размерами площади основания, менее 2 м² для мощности до 1500 кВА в параллель
• Силовые модули 20 кВА, 30 кВА и 50 кВА
• Полное цифровое управление (DSP) с высокой стабильностью, надежностью и безопасностью;
• Интегрированный модуль IGBT с улучшенными характеристиками и уменьшенным размером;
• Отличные входные характеристики и широкий диапазон напряжения;
• Режим самостоятельной 100% нагрузки для испытания под максимальной нагрузкой при потреблении из сети менее чем 10% от общей необходимой мощности;
• Режим «интеллектуального отключения модулей» для экономии энергии и продления срока службы системы;
• Оптимизированное управление зарядом АКБ, интеллектуальный контроль всех процессов зарядки и разрядки, эффективное улучшение срока службы батареи;
• Холодный запуск аккумулятора, ИБП можно включать от аккумулятора без питающей сети;
• Автоматическая запись параметров и формы волны при наступлении критической ошибки значительно облегчает процесс поиска и устранения неисправностей;
• Мониторинг исправности критически важных компонентов, таких как вентиляторы и конденсаторы, настраиваемый сигнал предупреждения при наступлении периода их обслуживания;
• Независимый ЖК-дисплей для каждого модуля питания с функцией самостоятельного запуска;
• Программируемые сухие контакты, функция каждого выхода может быть определена пользователем;
• Дружественный интерфейс оператора с цветным сенсорным экраном

---

Технические характеристики

Модель	МСБП300Т-30Б1	МСБП300Т-50Б1
Мощность	до 300 кВА/ 270 кВт
Входные параметры
Конфигурации подключения	3P+N+PE
Диапазон входного напряжения	380В/400В/415В, AC
Частота	50/60 Гц
Входной коэффициент мощности	≥ 0,99
Входной THDi	<3% (100% линейная нагрузка)
Диапазон напряжения	304—478В, АС при полной нагрузке; 228–304В, АС
Диапазон частот	40–70 Гц
Выходные параметры
Напряжение	380В/400В/415В
Выходной THDu	<1% при линейной нагрузке; <5,5% при нелинейной нагрузке
Выходной коэффициент мощности	0,9
Коэффициент амплитуды	3:1
Перегрузка инвертора	<110%: 1 ч; 125%: 10 мин; 150%: 1 мин; >150%: 200 мс	110%: длительно; 110%–125%: 5 мин; 125%–150%: 1 мин; >150%: 1 с
Батареи
Напряжение АКБ	±240В, DC
Мощность ЗУ	до 20% от мощности ИБП
Точность напряжения заряда	1%
Система
КПД	Нормальный режим: до 95%; режим ЕСО: 99%; режим батареи: 95%
Индикация и дисплей	Светодиоды + цветной сенсорный экран 10,4" + клавиши
Класс IP	IP20 (возможно изготовление с защитой IP30, IP21, IP31)
Интерфейсы	RS-232, RS-485, релейные выходы, USB
Опции	SNMP-карта, программируемые релейные выходы
Рабочая температура	0...+40°С
Температура хранения	–40...+70°С
Влажность	0...95%, без образования конденсата
Шум (на растоянии 1 метр)	65 дБ при нагрузке 100%, 62 дБ при нагрузке 45%
Весогабариты
Размер шкафа ИБП, мм	600×1100×2000	650×960×2000
Вес шкафа ИБП, кг	220	220
Размер силового модуля, мм	460×790×134	510×700×178
Вес силового модуля, кг	34	45
