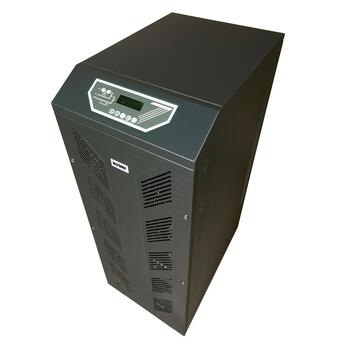

Borri B8033FXS 10 кВА - трёхфазный ИБП двойного преобразования без трансформатора итальянской Borri, младший номинал серии B8033FXS с трёхфазным входом и выходом. Мощность 10 кВА / 9 кВт, вход 400 В, выход 380 / 400 / 415 В, три фазы с нейтралью. Корпус 450 x 640 x 1200 мм, масса 100 кг, с внутренней батареей - 247 кг, автономия при нагрузке 70 % - до 32 мин. Номинальный ток из сети 14 А, входные предохранители выпрямителя и байпаса 3 x 25 А. Тот же корпус у B8033FXS 15 и 20 кВА.
B8033FXS - ИБП для серверов и сетей, телекоммуникационного оборудования, аварийных систем и систем безопасности, управления промышленным оборудованием и автоматизации технологических процессов, медицинского оборудования и систем автоматизации зданий. Компактный корпус на колёсах. Обслуживание упрощают извлекаемые силовые модули со встроенной диагностикой, управление и мониторинг ведутся с графического дисплея на передней панели, для удалённого контроля есть полный набор средств связи. Исполнение B8031FXS той же линейки отличается однофазным выходом.
Бестрансформаторная схема двойного преобразования с IGBT-выпрямителем: входной коэффициент мощности 0,99, искажение входного тока менее 4 %, допуск входного напряжения -20 % и +15 % (выпрямитель), ±10 % (байпас). Выходной коэффициент мощности до 0,9 без снижения номинальной мощности. Батареи внутренние или внешние, мощное зарядное устройство рассчитано на длительную автономию. Параллельная работа до шести ИБП, резервирование до 5 + 1 - опция. КПД AC/AC до 98 % (по IEC/EN 62040-3). Контактор защиты от обратного тока входит в комплект.
Решение с трёхфазным входом и трёхфазным выходом для серверов и сетей, телекоммуникационного оборудования, аварийных систем и систем безопасности, управления промышленным оборудованием и автоматизации технологических процессов, медицинского оборудования и систем автоматизации зданий;
Компактная бестрансформаторная система с заменяемыми силовыми модулями и встроенной самодиагностики упрощает обслуживание и снижает расходы;
Технология IGBT и двойной блок ЦОС с микропроцессорной логикой: входной коэффициент мощности 0,99, искажение входного тока менее 4 %; выходной коэффициент мощности - до 0,9 без снижения номинальной мощности;
Высокоэффективное двойное преобразование и экорежим: КПД AC/AC до 98 % (по IEC/EN 62040-3), в режиме двойного преобразования более 92 % при полной нагрузке;
Параллельная конфигурация - опция: до 6 ИБП по мощности и до 5 + 1 при резервировании, «горячее» подключение и отключение блоков;
Зарядное устройство высокой мощности;
Встроенный контактор байпаса: защита от обратного тока;
Распределение нагрузки между параллельными ИБП; синхронизация нагрузки одиночных ИБП и двух параллельных систем - опция.
Распределенное параллельное управление на базе шины CAN обеспечивает высокую степень распределения нагрузки и отсутствие единой точки отказа в параллельных системах.
Управление аккумуляторными батареями: тест батареи входит в стандартную поставку, напряжение заряда корректируется по температуре с опциональным датчиком;
Поддержка множества опций для дистанционного управления;
Работа с дизель-генераторными установками (ДГУ): режим ДГУ - опция, плавный пуск выпрямителя 5-30 с и задержка последовательного пуска выпрямителей параллельной системы 1-300 с;
Коммуникации: порты RS-232 и USB в комплекте; опционально - адаптеры SNMP (Ethernet), Web-интерфейс (Ethernet), ModBus-TCP/IP (Ethernet), ModBus-RTU (RS-485), ModBus-RTU - PROFIBUS DP, релейная плата контактов SPDT.
Опции
Изолирующий трансформатор;
Трансформаторы / автотрансформаторы для регулировки напряжения;
Максимальный ток из сети - при номинальной нагрузке, максимальном токе заряда батареи и номинальном напряжении на входе. Сечения кабелей и предохранители - ориентир производителя, кабель выбирают по местным нормам. Вентиляция принудительная. Расстояние от стены до ИБП - 10 см, соседние ИБП можно ставить вплотную боковыми стенками; доступ спереди и сверху, кабели вводятся снизу; ИБП перемещается на колёсах.
более 88 % при нагрузке 25 %, более 90 % при 50 %, более 91 % при 75 %, более 92 % при 100 %
Короткое замыкание на выходе
ток ограничен электронной защитой, через 5 с ИБП отключается
Искажение выходного напряжения
менее 1 % при линейной и менее 5 % при нелинейной нагрузке; пик-фактор 3:1 без снижения мощности
Ступень нагрузки 20-100-20 %
отклонение напряжения ±5 %, восстановление менее 20 мс
Внутренняя батарея
две ветви по 180 или по 186 элементов (60 или 62 блока) ёмкостью 3,3, 7,2 или 9 А·ч
Напряжение подзаряда при 25 °C
2 x 406 или 2 x 418 В
Заряд батареи
по характеристике IU (DIN 41773)
Температура окружающей среды для батареи
от 0 до +25 °C
Температурный датчик батареи (опция)
корректирует напряжение заряда, устанавливается на расстоянии до 15 м от ИБП
Режимы работы и программные функции
Параметр
Значение
Режимы работы
нормальная работа, работа от батареи, байпас (автоматический или ручной), ручной байпас для проверки и обслуживания
Перезапуск после полной разрядки батареи
три режима: байпас (заводская настройка), инвертор, ручной запуск с передней панели
Переключение инвертор - байпас
без разрыва питания; после 6 переключений за 2 минуты нагрузка остаётся на байпасе, сброс - с передней панели
Функции, включаемые программно
off-line; плавный пуск выпрямителя - 5-30 с; задержка последовательного пуска выпрямителей параллельной системы - 1-300 с; режим преобразователя частоты
Преобразователь частоты
на выходе 60 Гц при 50 Гц на входе и наоборот; байпас при этом отключается
Параллельная работа
опция: до 6 ИБП, резервирование до 5 + 1 или наращивание мощности; параллельный кабель - до 50 м, разброс токов менее 10 %
Стандарты
безопасность IEC/EN 62040-1, ЭМС IEC/EN 62040-2, экологические аспекты IEC/EN 62040-4, требования к испытаниям IEC/EN 62040-3, степень защиты IEC 60529, маркировка CE
Что производитель менял в спецификации
Параметр
Спецификация до 2020 года
Спецификация 2020 года и новее
Масса ИБП с внутренней батареей, 10 / 15 / 20 кВА
не более 285 / 275 / 275 кг
247 / 257 / 257 кг
Максимальное время автономной работы при нагрузке 70 %, 10 / 15 / 20 кВА
49 / 24 / 12 мин
32 / 19 / 12 мин
Габаритные размеры модуля внешней батареи Ш x Г x В
500 x 670 x 1200 мм
500 x 640 x 1200 мм
Технические характеристики Borri B8033FXS 10 кВА
Мощность (кВА)
10
Номинальная мощность (кВт)
9
Габариты ШxГxВ (мм)
450x640x1200
Вес (кг)
100
Вес с внутренними АКБ (кг)
247
Внешний батарейный блок - ШxГxВ (мм)
500x640x1200
Конфигурация АКБ
Внутренняя или внешняя, от 360 до 372 элем., VRLA (+опции)
Время автономии от внутренней батареи, 70% нагрузка (мин)
32
Вход
Номинальное напряжение
400 В AC 3-фазы+нейтраль (выпрямитель); 380/400/415 В AC 3-фазы+нейтраль (байпас)
Допуск по напряжению
-20%, +15% (выпрямитель); ±10% (байпас)
Частотный диапазон
50/60 Гц, от 45 до 65 Гц
Коэффициент мощности
0.99
THDi
<4%
Выход
Номинальное напряжение
380/400/415 В AC 3-фазы+нейтраль
Частота
50/60 Гц
Регулирование напряжения
статическое: ±1%;
динамическое: IEC/EN 62040-3 Class 1
Коэффициент мощности
До 0.9 без снижения мощности
Перегрузочная способность
Инвертор: 125% на 10 мин., 150% на 30 сек., >150% на 10 с; байпас: 150% непрерывно, 1000% на 1 цикл
Эффективность (AC/AC)
До 98%
Классификация согласно IEC/EN 62040-3
VFI-SS-111
Система
Уровень защиты
IP 20
Цвет
RAL 7016
Окружающая среда
Рабочая температура
от 0°C до +40°C
Температура хранения
от -10°C до +70°C
Максимальная высота над уровнем моря
< 1000 м без падения мощности, > 1000 с 0.5% падением мощности каждые 100 м
