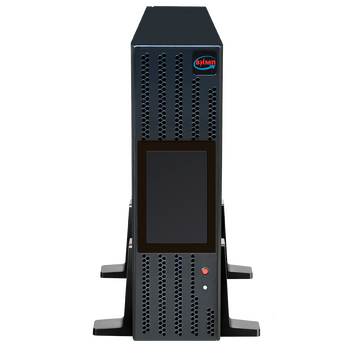

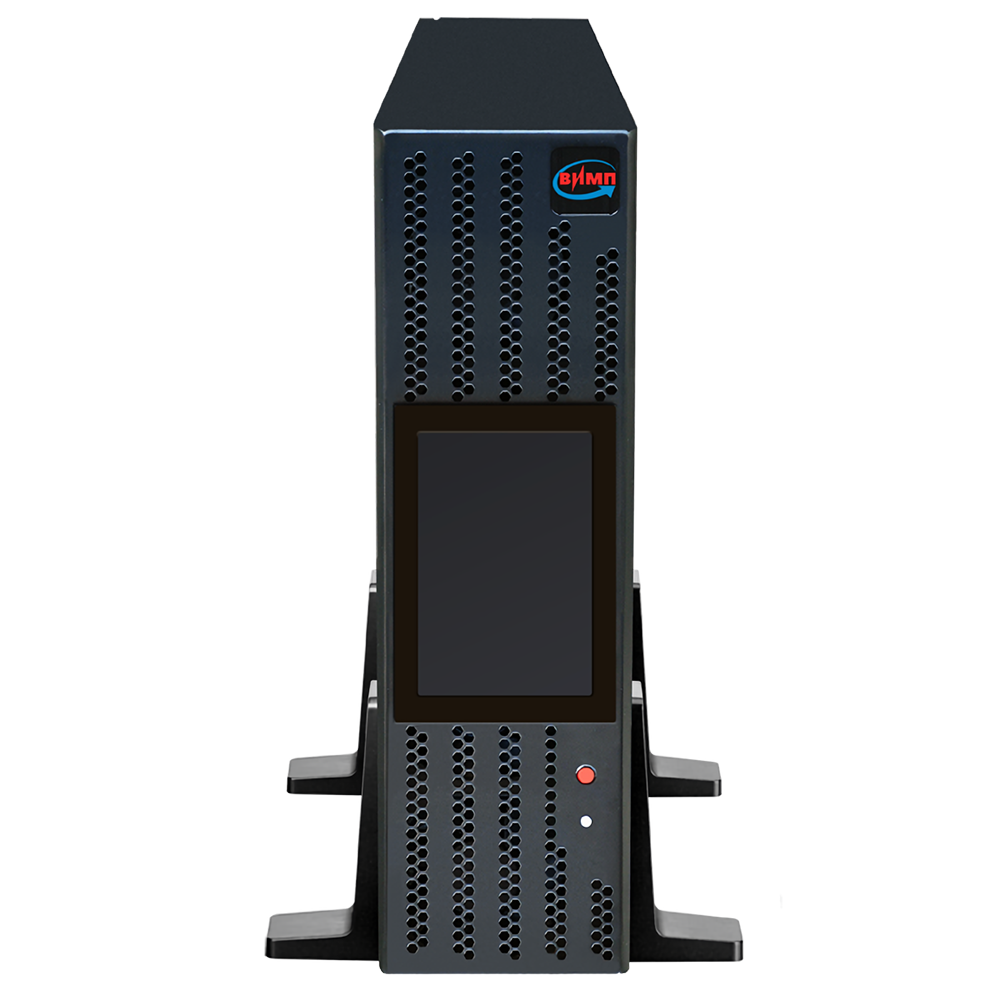

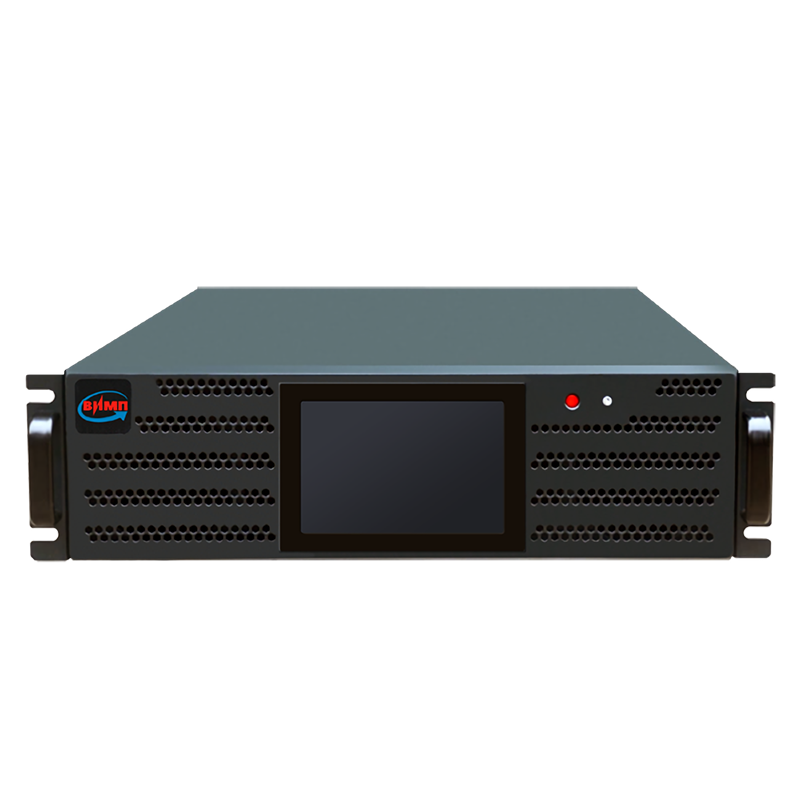

Модель ИБП
|
ССБП25АУ1
|
|
Мощность
|
25 кВА / 25 кВт (20 кВА / 20 кВт в режиме 3/1)
|
|
Вход
|
|
Подключение
|
Зф + N + PE
|
|
Номинальное входное напряжение
|
380/400/415 В
|
|
Номинальная частота
|
50 / 60 Гц
|
|
Входной диапазон напряжений
|
304-478 В при полной нагрузке, 228V~304 В при линейно изменяющейся нагрузке
|
|
Входной диапазон частоты
|
40-70 Гц
|
|
Входной коэффициент мощности
|
>0,99
|
|
Входной коэффициент THDi
|
<3% (при полной линейной нагрузке)
|
|
Вход байпаса
|
|
Напряжения байпаса
|
380/400/415 В
|
|
Номинальная частота
|
50/60 Гц
|
|
Диапазон частоты байпаса
|
На выбор, +1 Гц, ±ЗГц, ±5Гц
|
|
Перегрузка байпаса
|
<125%: длительно, 125%-130%: 10 мин, 130%-150%: 1 мин, 150%-400%: 1 с, >400%: менее 200 мс
|
|
Выход
|
|
Номинальное напряжеие инвертора
|
380/400/415 В
|
|
Номинальная частота
|
50 / 60 Гц
|
|
Выходной коэффициент мощности
|
1
|
|
Точность напряжения
|
+2%
|
|
Коэффициент THDu
|
<1,5% от 0% до 100% линейной нагрузки, <6% при полной нелинейной нагрузке
|
|
Перегрузка инвертора
|
<110%: 60 мин, 110%-125%: 10 мин, 125%-150%: 1 мин, >150%: 200 мс
|
|
Регулирование частоты
|
50/60 Гц + 0,1 %
|
|
АКБ и зарядное устройство
|
|
Номинальное напряжение АКБ
|
+240 В
|
|
Точность напряжения ЗУ
|
1%
|
|
Мощность зарядного устройства
|
Максимально 20% от мощности ИБП
|
|
кпд
|
|
Режим Онлайн
|
>95,5%
|
|
Работа от АКБ
|
>95%
|
|
Общие
|
|
Индикация и дисплей
|
Светодиоды + сенсорный цветной экран
|
|
Коммуникации
|
RS232, RS485, программируемые релейные выходы, функция «Холодный старт»
|
|
Опционально
|
SNMP-карта, плата параллельной работы
|
|
Характеристики окружающей среды
|
|
Рабочая температура
|
0,..+40°С
|
|
Температура хранения
|
-40...+70°С
|
|
Относительная влажность
|
0-95% без выпадения конденсата
|
|
Шум (на расстоянии 1 м)
|
65 дБ при нагрузке 100%, 62 дБ при нагрузке 45%
|
|
Высота над уровнем моря
|
<1000 м, максимальная нагрузка снижается на 1 % каждые 100 м свыше 1000
|
|
Весогабаритные параметры
|
|
Размеры модуля (ШхГхВ), мм
|
438x880x130
|
|
Вес модуля, кг
|
25
|
