Riello Sentryum Rack 60 кВА

Настройка и инструкция

Открыть брошюру (PDF) Riello Sentryum Rack 60 кВА

Описание

Sentryum Rack – серия источников бесперебойного питания (ИБП) двойного преобразования от итальянской фирмы Riello, включающая в себя однофазные модели и трехфазные модели мощностью от 20 до 160 кВА. Доступны конфигурации фаз: 1:1, 3:1 и 3:3.

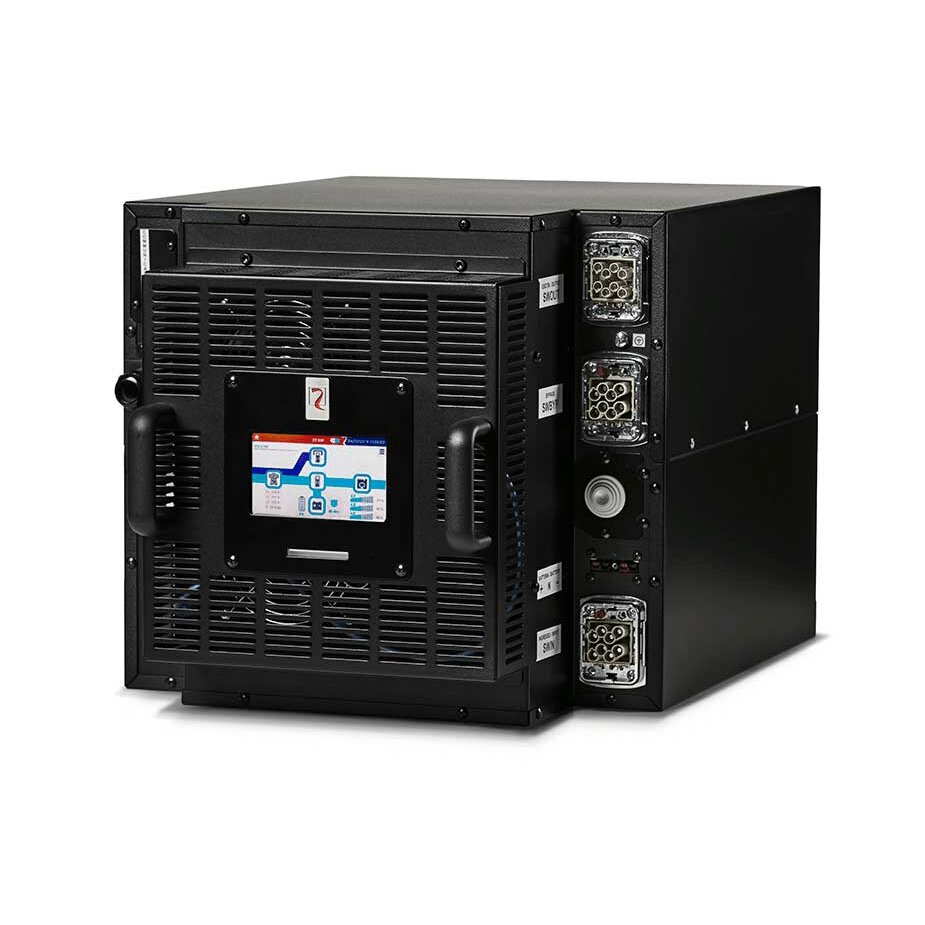

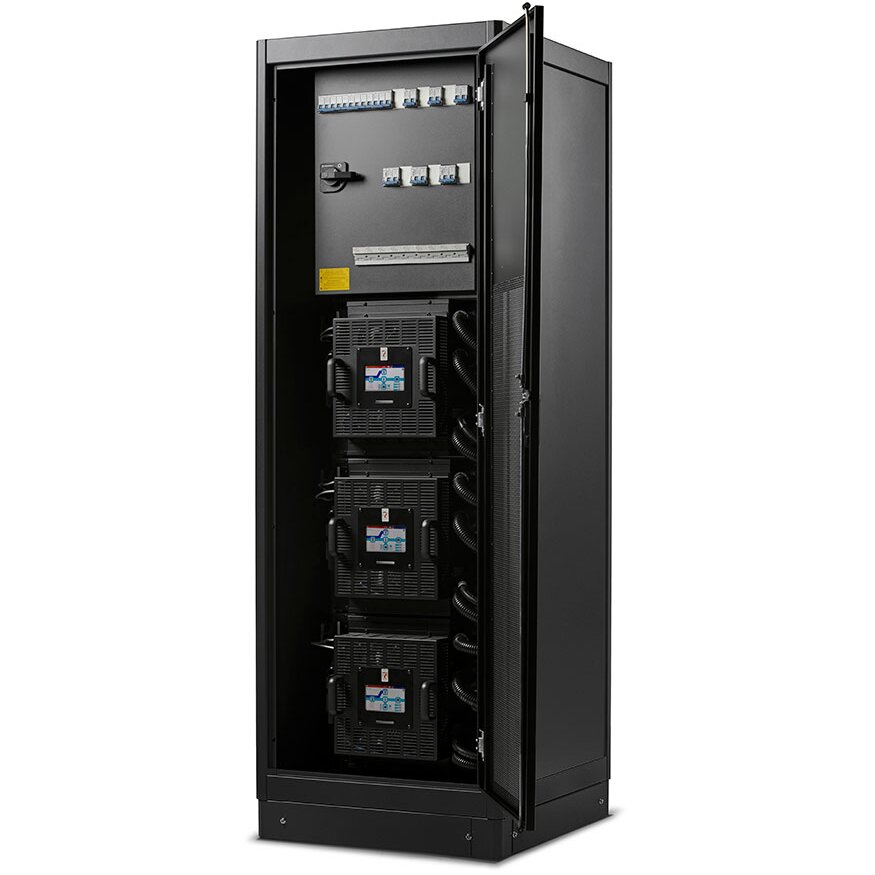

Серия Sentryum Rack разработана для обеспечения энергетической безопасности промышленных приложений. Базовым блоком ИБП является модуль мощностью 20 кВА/кВт. Его соединительные зажимы расположены таким образом, что соединения коммуникационных сигналов разделены и отделены от силовых соединений (2 входа, выход, батарея), что обеспечивает полную защиту от помех, создаваемых сетью электропитания, которая обычно нарушается в промышленных условиях. Шкаф Sentryum Rack выпускается в двух вариантах: с однофазным и трехфазным выходом. Он рассчитан на размещение до 3 модулей (в сумме 60 кВА/кВт), и до 3 шкафов могут быть соединены параллельно для получения в общей сложности 8 модулей и 160 кВА/кВт мощности. Шкаф Sentryum Rack имеет распределительную панель для отключения каждого модуля, а также ручной байпас для полного отключения 3 модулей и гарантии непрерывности питания нагрузки. Как в модулях, так и в шкафах линия байпаса отделена от линии выпрямителя.

Благодаря высокому уровню качества комплектующих и встроенному комплексу систем защиты аккумуляторных батарей, ИБП Sentryum Rack (впрочем, как и прочие продукты Riello) обеспечивают близкий к единице коэффициент входной мощности при низком искажении входного тока и низкие искажения напряжения на выходе, вкупе с оптимизацией работы батарей для их продолжительной и эффективной эксплуатации.

---

Каталог оборудования Riello

---

Ключевые особенности

• Мощность трех модулей — 60 кВА;
• Выпрямитель, построенный на технологии IGBT, обеспечивает нулевое воздействие на внешнюю сеть;
• Полностью цифровое управление, основанное на применении DSP-микропроцессоров, обеспечивает тонкую настройку и высокую энергоэффективность;
• Стойка Sentryum Rack доступна принимает как однофазные, так и трехфазные входы без необходимости специальной настройки или вмешательства оператора. Напряжение может меняться во время работы без сброса или ручного управления, поэтому ИБП автоматически определяет входное напряжение и ведет себя соответствующим образом;
• Полная мощность ИБП доступна при температуре до 40 °C (кВА=кВт при единичном КМ) и КПД VFI до 96,3%;
• Нулевое воздействие на источник, благодаря очень низкому входному THDi (менее 3%) и входному КМ = 0,99, функции выключения питания, функции задержки запуска при включении питания;
• Ток заряда аккумуляторный батарей до 20 Ампер и широкие возможности для установки дополнительных аккумуляторов (стандартные 20+20 блоков аккумуляторов @ 12 В могут быть изменены в линейки от 15+15 до 22+22);
• Трехуровневый IGBT-инвертор, чрезвычайно низкий выходной THDv;
• Высокая перегрузочная способность: до 270% тока инвертора в течение 200 мсек. и 150% в течение 300 мсек., что позволяет системе справляться с внезапными пиковыми нагрузками (без вмешательства статического байпаса);
• Функция "холодный пуск" для запуска ИБП от батареи.
• Функция фильтрации и коррекции коэффициента мощности в электросети перед ИБП, устраняющие гармонические составляющие и реактивную мощность, генерируемую энергосистемой;
• Модуль Sentryum Rack может использоваться как самостоятельное устройство или в параллельной конфигурации.

---

Опции

---

Технические характеристики Riello Sentryum Rack 60 кВА (3 модуля)

Модели	Однофазный выход (модель SRM)	Трехфазный выход (модель SRT)
Вход
Номинальное напряжение [В]	220 / 230 / 240 однофазное + N или 380 / 400 / 415 трехфазное + N
Номинальная частота [Гц]	50 / 60
Допустимое напряжение [В]	230 / 400 ±20% @ при полной нагрузке
Допустимая частота [Гц]	40 - 72
Коэффициент мощности при полной нагрузке	0.99
Искажение тока	THDI ≤3%
Байпас
Номинальное напряжение [В]	220 / 230 / 240 однофазное + N	380 / 400 / 415 трехфазное + N
Количество фаз	1 + N	3 + N
Допустимое напряжение (Ф - N) [В]	от 180 (регулируется 180-200) до 264 (регулируется 250-264), относительно нейтрали
Номинальная частота [Гц]	От 50 до 60 (по выбору)
Допустимое отклонение частоты	±5% (по выбору)
Перегрузочная способность	110% - бесконечно, 125% - в течение 60 мин., 150% - в течение 10 мин.
Выход
Номинальная мощность [кВА]	20
Активная мощность [кВт]	20
Коэффициент мощности	1 при температуре до 40 °C
Количество фаз	1 + N	3 + N
Номинальное напряжение [В]	2201 / 230 / 240 однофазное + N (по выбору)	3801 / 400 / 415 трехфазное + N (по выбору)
Номинальная частота [Гц]	50 или 60
Стабильность частоты при работе от батареи	0.01%
Стабильность напряжения	±1%
Динамическая стабильность	Соответствует требованиям EN 62040-3
Искажения выходного напряжения	<1% при резистивной линейной нагрузке / ≤1,5% при нелинейной нагрузке
Батареи
Тип	VRLA AGM/GEL/NiCd/Li-ion/SuperCaps
Метод подзарядки	Один уровень, два уровня, циклическая перезарядка (по выбору)
Общее
Вес силового модуля [кг]	41
Габариты силового модуля (ШxГxВ) [мм]	445(19”)x664x397(9U)
Вес шкафа [кг]	165 (без силовых модулей)
Габариты шкафа (ШxГxВ) [мм]	700x750x2060
Число модулей на шкаф	3
Коммуникационные возможности модуля	Светодиодная полоса состояния ИБП - 5-дюймовый графический сенсорный дисплей - 2 слота для коммуникационного интерфейса USB - RS232 - Контактный интерфейс с 5x оптоизолированными входными и 4x выходными реле
Температура окружающей среды для модуля питания	От 0 °C до +40 °C
Рекомендуемая температура для продления срока службы батареи	От +20 °C до +25 °C
Влажность	5-95% (без конденсации)
Цвет	RAL 9005
Уровень шума на расстоянии 1 м [дБА ±2]	<40 для одного модуля
Класс защиты	IP20
Эффективность в режиме SMART ACTIVE	до 99%
1    Для более широких допусков применяются условия.
