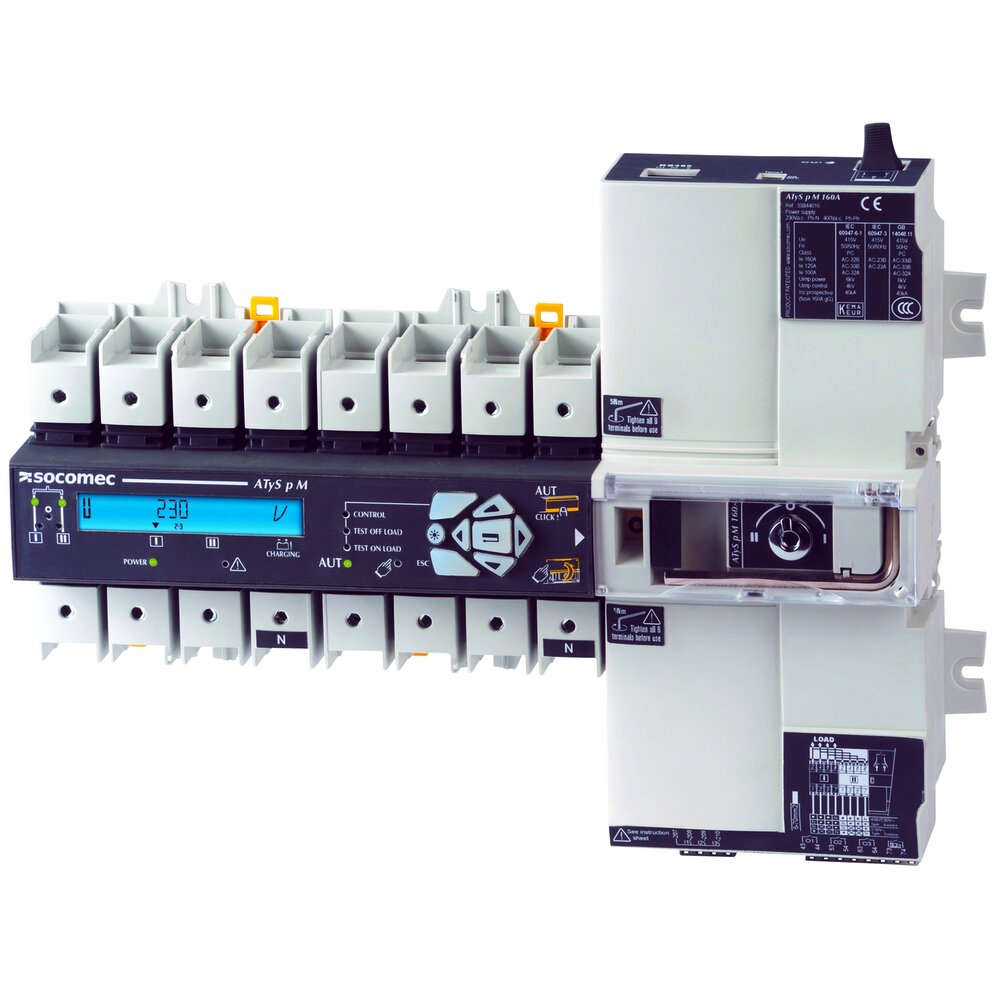

Socomec ATyS p M

Socomec ATyS p M
  • Модульный автоматический реверсивный рубильник с блоком АВР;
  • Крепеж на DIN рейку или монтажную плату;
  • Специальные функции тестирования при работе с дизельгенераторами;
  • Панель удаленного управления (D10/D20);
  • LCD-экран.
Производитель: Socomec
Сила тока, А.: 40, 160, 125, 100, 80, 63
Количество полюсов: 4


Настройка и инструкция

открыть брошюру (PDF) Socomec ATyS p M
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • требуемых сроков и способов поставки

Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.

Наличие представленного оборудования и сроки поставки Вы можете уточнить у наших специалистов.





    Мы занимаемся обслуживанием оборудования Socomec по всей России - установкой, наладкой и ремонтом

    Компания «Юниджет»:

    Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

    Мы являемся официальным поставщиком электротехнического оборудования Socomec на территории Российской Федерации.


    Socomec ATyS p M — модульный автоматический реверсивный рубильник с блоком АВР, по характеристикам аналогичный ATyS t M и ATyS g M, но c дополнительными программируемыми параметрами и функцией запуска. Задержки времени и входы / выходы полностью настраиваются, что позволяет легко контролировать конкретные приложения (сброс нагрузки, тест ...) и определять рабочий цикл, специально адаптированный к вашему приложению. Настройка осуществляется с помощью фронтальной панели управления и ЖК-дисплея. Предназначен для мониторинга и переключения между двумя источниками питания под нагрузкой в применении приложениях типа «сеть/сеть» и «сеть/ДГУ». Может работать как с приоритетом, так и без приоритета сети. Также обеспечивает функцию переключения нагрузки в положение 0, в случае потери обоих источников питания (отключение). Таким образом, нагрузка защищена от проблем из-за нестабильности источника.


    Инструкция Socomec ATYS p M

    Быстрый запуск ATyS r


    Доступные исполнения:

    • Однофазные или трехфазные;
    • От 40 А до 160 А;
    • Крепление на DIN-рейку или монтажную панель;
    • Поворотная рукоятка в комплекте;
    • Специальные функции тестирования при работе с дизельгенераторами;
    • Опция с COM-портом RS485 для передачи данных по протоколу ModBus;
    • Панель удаленного управления (D10/D20);
    • LCD-экран

    Видео


    Технические характеристики Socomec ATyS p M (40 А — 160 А)



    40A

    63A

    80A

    100A

    125A

    160A

    Частота

    50/60 Гц

    50/60 Гц

    50/60 Гц

    50/60 Гц

    50/60 Гц

    50/60 Гц

    Термический ток Ith при 40°C (A)

    40

    63

    80

    100

    125

    160

    Термический ток Ith при 50°C (A)

    40

    63

    80

    100

    110

    125

    Термический ток Ith при 60°C (A)

    40

    50

    63

    80

    100

    125

    Термический ток Ith при 70°C (A)

    40

    40

    50

    63

    80

    100

    Номинальное напряжение изоляции Ui (В) (силовая цепь)

    800

    800

    800

    800

    800

    800

    Номинальное импульсное выдерживаемое напряжение Uimp (kВ) (силовая цепь)

    6

    6

    6

    6

    6

    6

    Номинальное напряжение изоляции Ui (В) (операционная цепь)

    300

    300

    300

    300

    300

    300

    Номинальное импульсное выдерживаемое напряжение Uimp (kВ) (операционная цепь)

    2.5

    2.5

    2.5

    2.5

    2.5

    2.5

    Номинальный рабочий ток (A) в соответствии со стандартом IEC 60947-3 при 415 VAC (40 °C)

    AC 21A / 21 B

    40/40

    63/63

    80/80

    100/100

    125/125

    160/160

    AC 22A / 22 B

    40/40

    63/63

    80/80

    100/100

    125/125

    125/160

    AC 23A / 23 B

    40/40

    63/63

    80/80

    100/100

    125/125

    125/160

    Номинальный рабочий ток (A) в соответствии со стандартом IEC 60947-6-1 415 VAC (40 °C)

    AC 33B / AC32B



    AC 33iB

    40/40

    63/63

    80/80

    100/100

    125/125

    125/160

    Стойкость к короткому замыканию, защита предохранителями (kA rms прогнозируемый ток)



    Ожидаемый ток короткого замыкания (kA rms)

    50

    50

    50

    50

    50

    40

    Номинальный ток предохранителя (A)

    40

    63

    80

    100

    125

    160

    Перегрузочная способность

    Ном. кратковременно допустимый ток 1 с. Icw (kA rms)

    4

    4

    4

    4

    4

    4

    Ном. кратковременно допустимый ток 3 с. Icw (kA rms)

    10

    10

    10

    10

    10

    10

    Время переключения (стандартная настройка)

    I-II или II-I (мс)

    180

    180

    180

    180

    180

    180

    Длительность отсутствия электричества I - II (мс) минимум

    90

    90

    90

    90

    90

    90

    I-O / O-I / II-O / O-II (мс)

    45

    45

    45

    45

    45

    45

    Питание

    Пусковой ток(A)

    20

    20

    20

    20

    20

    20

    Потребление в стабилизированном состоянии (VA)

    6

    6

    6

    6

    6

    6

    Механические характеристики

    Срок службы (число рабочих циклов)

    10000

    10000

    10000

    10000

    10000

    10000

    Присоединение ((!) не совместим с алюминиевыми кабелями)

    Минимальное поперечное сечение медного кабеля (мм2)

    10

    10

    10

    10

    10

    10

    Максимальное поперечное сечение медного кабеля (мм2)

    70

    70

    70

    70

    70

    70

    Equipment class (According to IEC 60947-6-1)

    PC

    PC

    PC

    PC

    PC

    PC

    EMC environment

    A

    A

    A

    A

    A

    A
