Jovyatlas Jovycube 60 кВА
Выберите мощность:
-
Доступные мощности:
- JOVYCUBE 60 - от 20 до 60 кВА, до 3 модулей
- JOVYCUBE 160 – от 20 до 160 кВА, до 8 модулей
- JOVYCUBE 200 – от 20 до 640 кВА, до 32 модулей
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Настройка и инструкция
Открыть брошюру Jovyatlas Jovycube 60 кВАКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП Jovyatlas Jovycube, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Российские аналоги с малым сроком поставки
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.
Описание

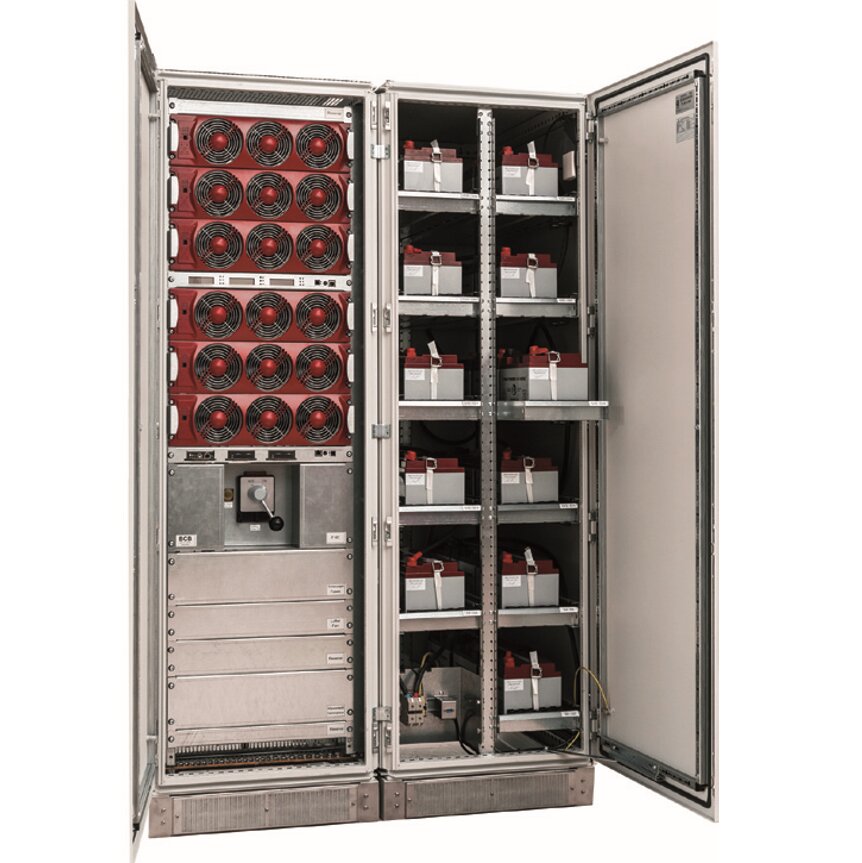

JOVYATLAS JOVYCUBE – модель трехфазного ИБП (UPS) финского бренда Wärtsilä, базирующаяся на модулях мощностью 20 кВА каждый. Создана для использования в наиболее интенсивных условиях, требующих максимальной нагрузки на оборудование – таких, как центры обработки данных, телекоммуникационные узлы и серверы. Модульная система позволяет гибко наращивать мощность источника бесперебойного питания исходя из всех новых потребностей растущего предприятия, а «горячая» замена модулей облегчит монтаж и эксплуатацию.
Руководство Jovyatlas Jovycube
Ключевые особенности
- JOVYCUBE — высокопроизводительный модульный ИБП для ЦОД, телекома и иных крупных IT-инфраструктур, состоящий из модулей по 20 кВА;

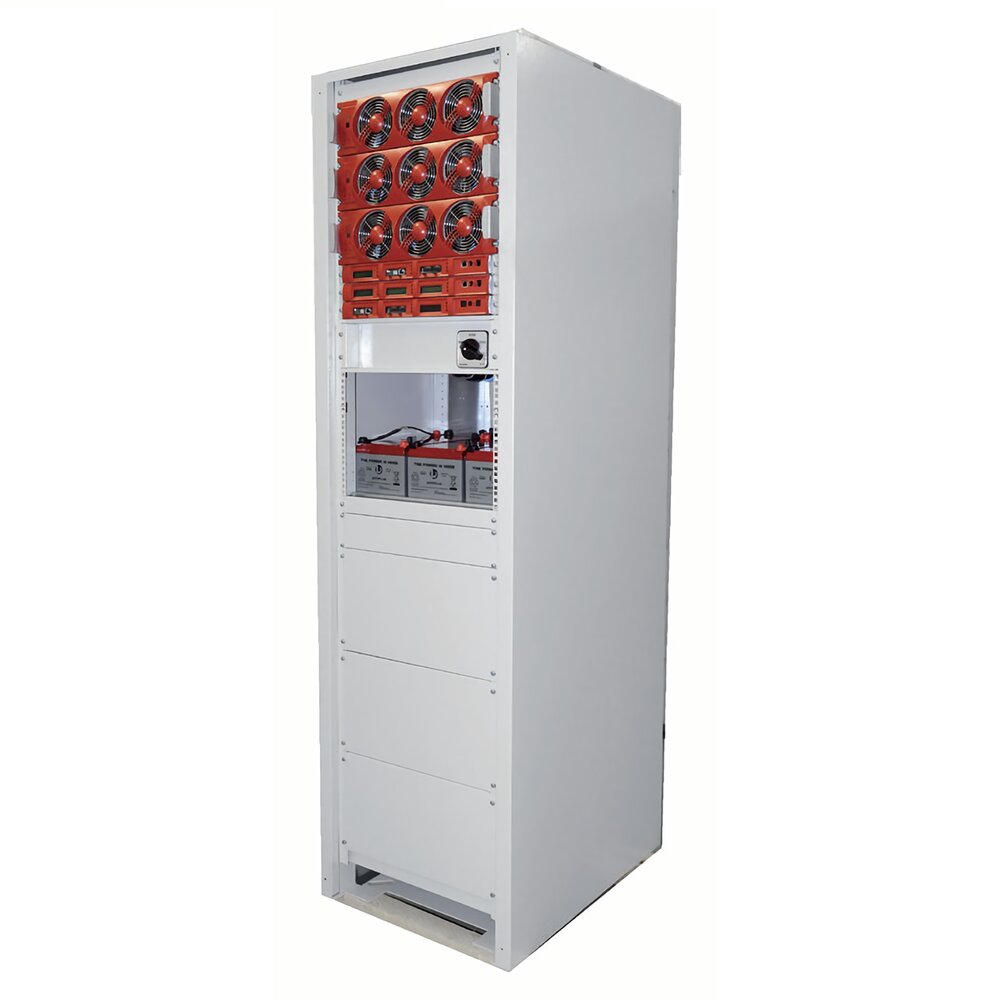

- JOVYCUBE 60 поддерживает до трех модулей, встроенных АКБ и ручного байпаса,
- JOVYCUBE 160 поддерживает до восьми модулей, ручного байпаса и внешних АКБ,
- JOVYCUBE 200 поддерживает до тридцати двух модулей (суммарно до 640 кВА), ручного байпаса и внешних АКБ;
- Системы ИБП серии JOVYCUBE могут работать в однофазном или в трехфазном режиме. Возможны следующие конфигурации:
- 1-фаз./1-фаз.: однофазный вход и выход,
- 3-фаз./3-фаз.: трехфазный вход и выход,
- 3-фаз./1-фаз.: трехфазный вход, однофазный выход,
- 1-фаз./3-фаз.: однофазный вход, трехфазный выход;
- Возможность параллельного подключения позволяет объединять до 4 систем (в том числе, разным номиналом мощности на шкаф) для увеличения суммарной мощности;
- КПД системы составляет 96%;
- Система может работать как в однофазном, так и трехфазном режиме, входная и выходная частота переменного тока не зависят друг от друга;
- Модули JOVYCUBE имеют комплексную систему управления батареями с динамическим управлением процессом заряда;
- Система обеспечивает при частоте 50 Гц на входе чистое синусоидальное напряжение частотой 60 Гц на выходе — и наоборот;
- Модули могут быть сконфигурированы для работы только в режиме зарядных устройств для зарядки батарей;
- Возможность кратковременной перегрузки до 4-кратного номинального тока на 20 мс;
- Динамический переход источника с временем переключения равен 0 мс;
- Динамическое управление процессом зарядки с компенсацией по температуре
Опции
- Вставной блок интерфейса (1 HE с 4 гнездами для установки адаптера SNMP, дисплей, интерфейс контроллера, модуль входа/выхода для беспотенциальных сигналов);
- дополнительные (ЖК-) дисплеи;
- сенсорная панель;
- модуль входа/выхода;
- интерфейс для работы с 8 беспотенциальными контактами (4 сигнала от ИБП к заказчику, 4 сигнала от заказчика для дальнейшей обработки на ИБП);
- адаптер SNMP;
- внешняя система контроля за работой батарей с измерением параметров отдельных блоков, температуры и импеданса, а также с функцией уравнительной зарядки для равномерного распределения напряжений элементов
Таблица мощностей и времени автономной работы Jovyatlas Jovycube
| Время автономной работы [мин] | Мощность системы ИБП | |||||||||||
| 20 | 40 | 60 | 80 | 100 | 120 | 140 | 160 | 180 | 200 | |||
| [кВА] | [кВА] | [кВА] | [кВА] | [кВА] | [кВА] | [кВА] | [кВА] | [кВА] | [кВА] | |||
| Моноблок батарей | Обозначение для заказа |
| ||||||||||
| BC26-1/32 | 32 батареи по 26 Ач | BC2055101 | 14.5 | 6 |
|
|
|
|
|
|
|
|
| BC26-2/64 | 64 батареи по 26 Ач | BC2055102 | 38 | 14.5 | 8 | 6 |
|
|
|
|
|
|
| BC26-3/96 | 96 батарей по 26 Ач | BC2055103 | 66 | 26 | 14.5 | 10 | 7 | 6 | 5 |
|
|
|
| BC26-4/128 | 128 батарей по 26 Ач | BC2055104 | 101 | 38 | 23 | 14.5 | 11 | 8 | 7 | 5 |
|
|
| BC44-1/32 | 32 батареи по 44 Ач | BC2055401 | 28 | 10 | 6 |
|
|
|
|
|
|
|
| BC44-2/64 | 64 батареи по 44 Ач | BC2055402 | 83 | 28 | 15 | 10 |
|
|
|
|
|
|
| BC44-3/96 | 96 батареи по 44 Ач | BC2055403 | 136 | 53 | 28 | 19 | 12 | 10 | 8 | 7 |
|
|
| BC44-4/128 | 128 батарей по 44 Ач | BC2055404 | 187 | 83 | 45 | 28 | 21 | 14.5 | 11 | 10 |
|
|
| BC70-1/32 | 32 батареи по 70 Ач | BC2055601 | 62 | 24 | 11 | 8 |
|
|
|
|
|
|
| BC70-2/64 | 64 батареи по 70 Ач | BC2055602 | 161 | 62 | 35 | 24 | 16 | 11 | 10 | 8 |
|
|
| BC70-3/96 | 96 батарей по 70 Ач | BC2055603 | 274 | 113 | 62 | 44 | 29 | 24 | 18 | 14 | 11 | 10 |
| BC70-4/128 | 128 батарей по 70 Ач | BC2055604 | 414 | 161 | 100 | 62 | 48 | 35 | 28 | 24 | 20 | 15 |
Технические характеристики Jovyatlas Jovycube 60 кВА
| JOVYCUBE 60 | JOVYCUBE 160 | JOVYCUBE 200 | |
| Мощность | 20 - 60 кВА | 20-160 кВА | 20-640 кВА |
| Мощность на выходе каждого модуля |
20 кВА / 20 кВт |
20 кВА / 20 кВт |
20 кВА / 20 кВт |
| Возможное количество модулей | 1-3 | 1-8 | 1-32 |
| Вход | |||
| Номинальное напряжение | 3x380 В/220 В+N, 3x400 В/230 В+N, 3x415 В/240 В+N | ||
| Допуски входного напряжения | от 198 до 264 В перем.тока при нагрузке >70% | ||
| от 150 до 264 В перем.тока при нагрузке <70% | |||
| от 3x343 В перем.тока/198 В+N до 3x457 В перем.тока +N при нагрузке >70% | |||
| от 3x260 В перем.тока/150 В+N до 3x457 В перем.тока +N при нагрузке <70% | |||
| Частота | от 47 до 63 Гц | ||
| Коэффициент мощности | ≥0,99 при нагрузке от 25% до 100% | ||
| Выход | |||
| Номинальное напряжение | 220 или 230 или 240 В перем.тока (с возможностью настройки) | ||
| 3x380 В перем.тока +N или 3x400 +N или 3x415 В перем.тока +N | |||
|
Стабильность выходного напряжения | статическая: ≤ +/-2% | ||
| динамическая (скачок нагрузки 0% - 100% и 100% на 0%): +/-3% | |||
| THDI | при линейной нагрузке <+/-2%, при нелинейной нагрузке <+/-4% (EN62040-3-2001) | ||
| Частота | 50 или 60 Гц | ||
|
Допуски выходной частоты | В режиме холостого хода (вход переменного тока отсутствует): +/-0,1%. При синхронизации с входом переменного тока от 47 до 63 Гц. В режиме холостого хода вне этого диапазона. | ||
| Допустимость несимметричной нагрузки | 100 % на фазу | ||
| Перегрузочная способность | 130% в течение 15 сек 110% постоянно (при номинальном напряжении и в зависимости от окружающей температуры) | ||
| Допустимость тока короткого замыкания | 4 x In при наличии входа переменного тока в течение 20 мс | ||
| Коэффициент амплитуды | 2.7:1 | ||
| КПД 100% / 75% / 50% / 25% | перем.ток-перем.ток: 96% / 96% / 95% / 93 % пост.ток-перем.ток: 97% / 97% / 95% / 93 % | ||
| Стандарты и условия окружающей среды | |||
| Безопасность | EN62040-1-1-2003, EN60950-1:2001/A11:2004 | ||
| Степень защиты | IP20 | ||
| ЭМС | EN50091_2:1995, EN61000-3-2:2000, EN61000-3-3:1995/A1:2001, EN61000-6-2:2001, EN61000-6-4:2001 | ||
| Мощность | EN62040-3:2011 | ||
| Классификация | VFI-SS-111 | ||
| Сертификация продукции | CE | ||
| Рабочая температура | от -10°C до 40 °C | ||
| Рабочая температура батареи | от 15°C до 25°C (рекомендуется для оптимальной мощности) | ||
| Температура хранения | от -30°C до 70°C | ||
