Socomec ATyS t M

Выберите мощность:

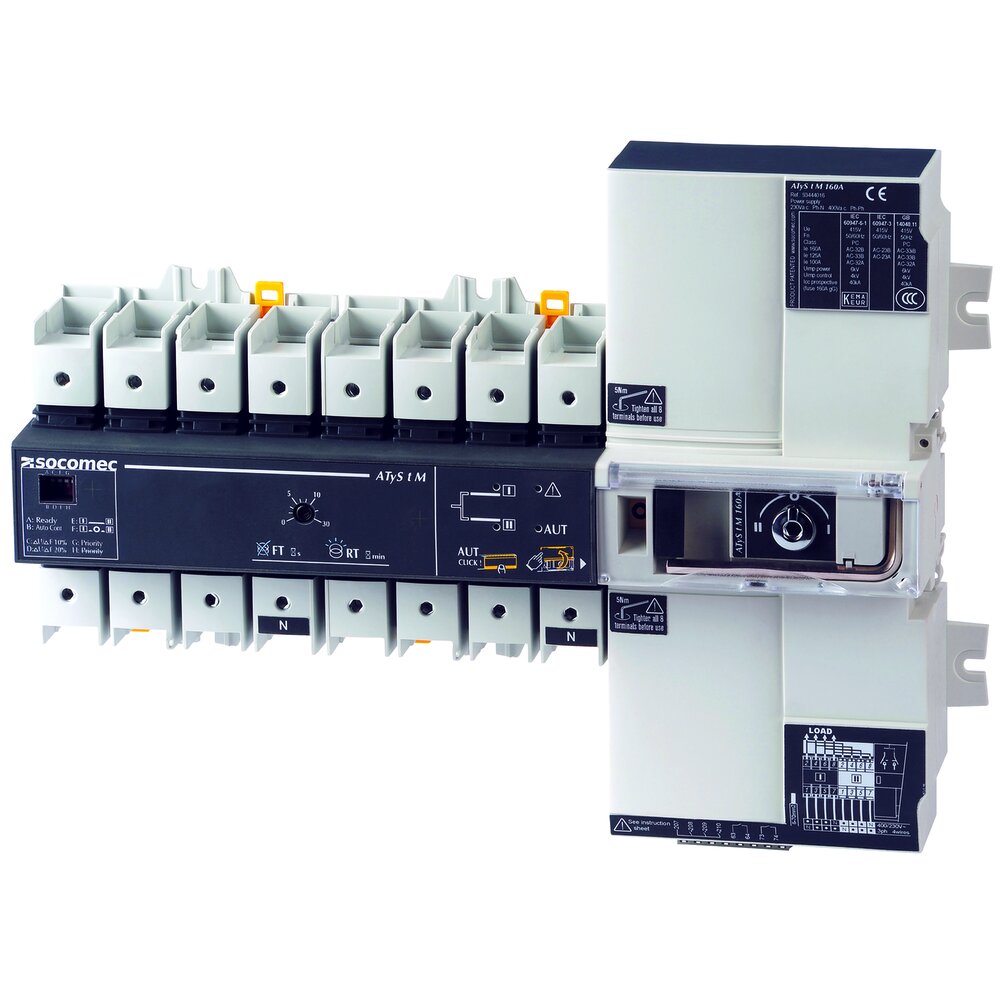

Socomec ATyS t M
  • Модульный автоматический реверсивный рубильник;
  • Крепеж на DIN рейку или монтажную плату;
  • Поворотная рукоятка в комплекте.

Производитель:Socomec
Сила тока, А.:40, 160, 63, 80, 100, 125
Количество полюсов:4


Настройка и инструкция

Открыть брошюру Socomec ATyS t M
Запрос коммерческого предложения
Цена: от 85 154 руб. формируется исходя из:
  • актуального курса валют ЦБ РФ
  • требуемых сроков и способов поставки

Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.

Наличие представленного оборудования и сроки поставки Вы можете уточнить у наших специалистов.


АртикулНаименованиеЦена
93444004ATyS t M Реверсивный рубильник с мотор приводом с контроллером АВР 4X40A F 230/400Vac85 154 руб.
93444006ATyS t M Реверсивный рубильник с мотор приводом с контроллером АВР 4X63A F 230/400Vac97 769 руб.
93444008ATyS t M Реверсивный рубильник с мотор приводом с контроллером АВР 4X80 A F 230/400Vac108 808 руб.
93444010ATyS t M Реверсивный рубильник с мотор приводом с контроллером АВР 4X100A F 230/400Vac123 000 руб.
93444012ATyS t M Реверсивный рубильник с мотор приводом с контроллером АВР 4X125A F 230/400Vac132 856 руб.
93444016ATyS t M Реверсивный рубильник с мотор приводом с контроллером АВР 4X160A F 230/400Vac153 356 руб.

Стоимость может быть изменена без предварительного уведомления. Информация об оферте.


Мы занимаемся обслуживанием оборудования Socomec по всей России - установкой, наладкой и ремонтом. Подробнее

Компания «Юниджет»:

Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.

Описание

ATyS t M - трехфазный (4P) автоматический переключатель с видимым разрывом. Интегрированный контроллер ATyS t M  разработан для обеспечения всех функций, необходимых для приложений "сеть / сеть" (работа с приоритетом или без приоритета), а также мониторинг напряжения и частоты обоих источников для трехфазных сетей. Предназначен для использования в низковольтных системах питания, где допускается кратковременное прерывание подачи нагрузки. Процесс ввода оборудования в эксплуатацию не превышает 2-3 минут. Предназначен для переключения под нагрузкой между двумя источниками питания в автоматическом (в соответствии с параметрами установленными с помощью одного потенциометра и четырех переключателей (DIP Swiches)), ручном или дистанционном режиме.

Инструкция Socomec ATYS t M

Быстрый запуск ATyS t M 4p

Доступные исполнения:

  • Однофазные или трехфазные;
  • От 40 А до 160 А;
  • Крепление на DIN-рейку или монтажную панель;
  • Поворотная рукоятка в комплекте

Видео

Технические характеристики Socomec ATyS t M (40 А — 160 А)



40A

63A

80A

100A

125A

160A

Частота

50/60 Гц

50/60 Гц

50/60 Гц

50/60 Гц

50/60 Гц

50/60 Гц

Термический ток Ith при 40°C (A)

40

63

80

100

125

160

Термический ток Ith при 50°C (A)

40

63

80

100

110

125

Термический ток Ith при 60°C (A)

40

50

63

80

100

125

Термический ток Ith при 70°C (A)

40

40

50

63

80

100

Номинальное напряжение изоляции Ui (В) (силовая цепь)

800

800

800

800

800

800

Номинальное импульсное выдерживаемое напряжение Uimp (kВ) (силовая цепь)

6

6

6

6

6

6

Номинальное напряжение изоляции Ui (В) (операционная цепь)

300

300

300

300

300

300

Номинальное импульсное выдерживаемое напряжение Uimp (kВ) (операционная цепь)

2.5

2.5

2.5

2.5

2.5

2.5

Номинальный рабочий ток (A) в соответствии со стандартом IEC 60947-3 при 415 VAC (40 °C)

AC 21A / 21 B

40/40

63/63

80/80

100/100

125/125

160/160

AC 22A / 22 B

40/40

63/63

80/80

100/100

125/125

125/160

AC 23A / 23 B

40/40

63/63

80/80

100/100

125/125

125/160

Номинальный рабочий ток (A) в соответствии со стандартом IEC 60947-6-1 415 VAC (40 °C)

AC 33B / AC32B



AC 33iB

40/40

63/63

80/80

100/100

125/125

125/160

Стойкость к короткому замыканию, защита предохранителями (kA rms прогнозируемый ток)



Ожидаемый ток короткого замыкания (kA rms)

50

50

50

50

50

40

Номинальный ток предохранителя (A)

40

63

80

100

125

160

Перегрузочная способность

Ном. кратковременно допустимый ток 1 с. Icw (kA rms)

4

4

4

4

4

4

Ном. кратковременно допустимый ток 3 с. Icw (kA rms)

10

10

10

10

10

10

Время переключения (стандартная настройка)

I-II или II-I (мс)

180

180

180

180

180

180

Длительность отсутствия электричества I - II (мс) минимум

90

90

90

90

90

90

I-O / O-I / II-O / O-II (мс)

45

45

45

45

45

45

Питание

Пусковой ток(A)

20

20

20

20

20

20

Потребление в стабилизированном состоянии (VA)

6

6

6

6

6

6

Механические характеристики

Срок службы (число рабочих циклов)

10000

10000

10000

10000

10000

10000

Присоединение ((!) не совместим с алюминиевыми кабелями)

Минимальное поперечное сечение медного кабеля (мм2)

10

10

10

10

10

10

Максимальное поперечное сечение медного кабеля (мм2)

70

70

70

70

70

70

Equipment class (According to IEC 60947-6-1)

PC

PC

PC

PC

PC

PC

EMC environment

A

A

A

A

A

A
