Доступные мощности: от 10 кВА до 250 кВА
Производитель: Makelsan
Сферы применения: Инфраструктуры, Сфера услуг, Телекоммуникации
Тип: On-line
Мощность, кВА: 60
Кол-во фаз вход/выход: 1:1, 3:1, 3:3
Напряжение: 220, 230, 240, 380, 400, 415
Подключение в параллель: Да
Трансформатор гальванической изоляции: Опция
Формфактор: Вертикальный корпус (Tower)

Настройка и инструкция

Открыть брошюру (PDF) Makelsan Challenger 60 кВА
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spbinfo@jetushkauni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Компания «Юниджет»:

Для того, чтобы купить ИБП Makelsan Challenger, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

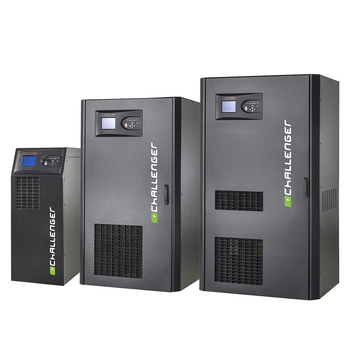

Challenger - серия трехфазных моделей ИБП (UPS) c двойным преобразованием бренда Makelsan. Challenger — компактные источники бесперебойного питания с гибким увеличением автономной работы за счет дополнительных аккумуляторных батарей позволяют использовать ИБП на малых и средних промышленных предприятиях, вместе с серверным и коммуникационным оборудованием, в офисной инфраструктуре. Обладают широкими возможностями для удаленного управления. Имеют возможность параллельного подключения до 16 ИБП. Совместимы с дизель-генераторными установками.


Руководство Makelsan Challenger 10 кВА - 60 кВА

Руководство Makelsan Challenger 80 кВА - 120 кВА кВА

Руководство Makelsan Challenger 160 кВА - 200 кВА кВА

Руководство Makelsan Challenger 250 кВА


Ключевые особенности

  • Онлайн-ИБП Makelsan Challenger — решение двойного преобразования мощностью 60 кВА, построенное с применением IGBT-технологии (биполярные транзисторы с изолированным затвором) выпрямителя и инвертора на основе полностью цифрового (DSP Control) управления;
  • Благодаря применению продвинутых комплектующих, входной коэффициент мощности близок к единице, а коэффициент нелинейных искажений на входе не превышает 3 процентов;
  • КПД системы достигает 93% в режиме двойного преобразования, до 98% в ЭКО-режиме;
  • Широкий диапазон входных напряжений;
  • Широкий диапазон входных частот;
  • Возможность параллельного подключения до 16 ИБП кольцевым кабелем, с возможность централизованного управления с одного ИБП и полной синхронизацией параллельных блоков;
  • Статический и ручной байпасы для выключения ИБП без прерывания питания нагрузки;
  • Автоматическое включение ИБП после разряда и восстановления питания;
  • Поддержка «холодного» старта в отсутствие сети;
  • Полная совместимость с дизель-генераторными установками (ДГУ) с поддержкой «мягкого» старта;
  • Возможность применения ИБП с регенеративной нагрузкой — такой как синхронный двигатель;
  • Встроенная защита от КЗ и перегрузки;
  • Поддержка системы аварийного отключения (EPO) в случае возникновения чрезвычайной ситуации — такой, как пожар, затопление и т.д.;
  • ИБП можно использовать в качестве преобразователя частоты 50/60 Гц;
  • Интеллектуальная система заряда аккумуляторных батарей регулирует зарядный ток (в т.ч. на основе температурного режима), предотвращает полный разряд и поддерживает автоматическое и ручное тестирование, что повышает срок службы АКБ и время автономной работы;
  • Удобный ЖК-дисплей с русифицированным интерфейсом;
  • Коммуникационные возможности представлены: RS232/RS485, опциональной платой «сухих» контактов, опциональным адаптером SNMP, ModBus/J-Bus/Profibus/Web/Тelnet/GPRS/Can-Bus (опция)

Технические характеристики Makelsan Challenger 60 кВА

Модель

Выходная мощность

60 кВА

Номинальная активная мощность

48 кВт

Коэффициент мощности

> 0,99 (при полной нагрузке)

Вход

Диапазон входных напряжений

220/380 VAC -15% +18% 3P+N+PE (Опционально 220/380 VAC -37% +22% 3P+N+PE)

Коэффициент входящей мощности

> 0.99

Номинальная частота (Гц)

50 Гц ± 10% / 60 Гц ± 10% (регулируемо)

Выпрямитель (Технология IGBT)

PWM IGBT PFC

THDi

 <3%

Выход

Диапазон выходных напряжений

220/380 VAC (230/400 VAC) 3P + N ± 1%

Время восстановления

± 1 статично, ± 3 динамично (при нагрузке 100%, 5 msn)

Эффективность

Нормальный режим до 93%, эко-режим – до 98%

Диапазон выходной частоты

50 Гц / 60 Гц ± 0,01% (режим батареи)

THDv

Линейная нагрузка <2% / нелинейная нагрузка <3%

Коэффициент формы (CF)

3:1

Перегрузка

10 минут при 125%, 1 минута при 150%

Защита от короткого замыкания

Электронная защита от короткого замыкания контролируемая IGBT

Аккумуляторы

Тип

VRLA/AGM/GEL Уплотненный свинцово-кислотный аккумулятор

Количество аккумуляторов (12V)

48-50

Тест аккумулятора

Программируемый без нагрузки, автоматический тест батареи

Температура аккумулятора

20 °C – 25 °C (для максимальной эффективности)

Байпас

Диапазон входных напряжений в режиме байпас

230/400 VAC (220/3800 VAC) 3P + N ± 10% (по выбору)

Связь

Интерфейс

RS232/RS485 RJ11/SNMP

Сухие контакты

7 сухих сигнальных контактов (опционально)

ПО

MAKNet software, Megatec, SEC и т.д.

Центральный сервис и мониторинг

Доступно

SNMP-адаптер

Опция

Дополнительные коммуникационные возможности

Modbus/J-Bus/Profibus/Model/Web/Telnet/GPRS/Can-Bus, SNMP

Сертификаты

Качество

ISO 9001:2008, ISO14001, ISO18001

Стандарт

CE, TSEK, ГОСТ, SONCAP

Безопасность

EN62040-1-1, IEC60950

EMC/LVD

EN62040-2, Class A

Общие сведения

Фронтальная панель

320x240 LCD фронтальная панель + мнемоническая диаграмма, многоязычное меню

Технология

Онлайн, двойное преобразование, бестрансформаторный, полностью контролируемый ЦОС, контролируемый SWMP, главный пульс с технологий SMD (все в одном); 1:1, 3:1, 1:3, 3:3 вход-выход, настраиваемый как преобразователь частоты

Рабочая температура

ИБП – от 0 °C до 40 °C, для аккумуляторов - от 22 °C до 25 °C

Защита

Перегрузка, короткое замыкание, перегрев, высокий заряд, низкий заряд, сырость

Уровень защиты

IP20

Влажность

0-95% (без конденсации)

Рабочая высота

> 1000 м

Акустический шум

< 60 дБА

Совместимость с генератором

Плавный пуск, регулируемое поступление энергии в течении 5-30 сек.

Работа в параллельном режиме

N+1, неограниченное подключение параллельных модулей

EMI/RFI фильтры

Стандартное исполнение

EPO (Аварийное отключение)

Стандартное исполнение

Изолирующий трансформатор гальваническое развязки

Опция

Вес без аккумулятора (кг)

165

Габариты (Ш x Г x В) (мм)

460 x 805 x 1190
