Доступные мощности: от 10 кВА до 60 кВА
Производитель: Legrand
Сферы применения: Инфраструктуры, Промышленность, Серверы и сфера IT, Телекоммуникации, ЦОД
Тип: On-line
Модульный: Да
Мощность, кВА: 60
Кол-во фаз вход/выход: 3:3
Напряжение: 380, 400, 415
Подключение в параллель: Да
Трансформатор гальванической изоляции: Нет
Формфактор: Модульный (Modular)

Настройка и инструкция

Открыть брошюру (PDF) Legrand TRIMOD HE 60 кВА
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spbinfo@jetushkauni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Компания «Юниджет»:

Для того, чтобы купить ИБП Legrand TRIMOD HE, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

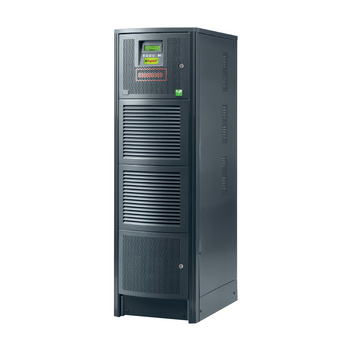

TRIMOD HE – модель трехфазного модульного ИБП (UPS) c двойным преобразованием от бренда Legrand. Ранее выпускался компанией Metasystem. Нацелен на использование в центрах обработки данных, в среде серверного, телекоммуникационного и производственного оборудования. Благодаря модульной архитектуре позволяет легко зарезервировать или нарастить мощности источника бесперебойного питания вместе с увеличением энергозатрат от оборудования на предприятии. Оборудован информационным LCD-дисплеем, имеет встроенный сервисный байпас. Наделе широким функционалом журналирования статистических данных.


Руководство Legrand TRIMOD HE

Техническое руководство ИБП Legrand


Ключевые особенности

  • Модульные источники бесперебойного питания Legrand TRIMOD HE представлены в модификации на 60 кВА (9 силовых модулей) — и более;
  • Полностью децентрализованная модульная архитектура без единой точки отказа обеспечивает высокие показатели эффективности и отказоустойчивости в различных IT-приложениях, включая небольшие ЦОДы и серверные комнаты, телеком;
  • Трехфазная система строится из однофазных силовых модулей, с поддержкой конфигураций  3/3, 1/1, 3/1, 1/3;
  • В системе с тремя независимыми выходами можно организовать резервирование по фазам;
  • Компактные и легкие силовые модули на 3,4 кВА, 5 кВА и 6,7 кВА с поддержкой «горячей» замены;
  • Компактные габариты шкафов в двух вариантах — стандартном и с большей высотой, в которые можно установить большее число АКБ;
  • Суммарный коэффициент гармоник тока (при 100% нагрузке) на входе не превышает 3%, на выходе — 1%;
  • Коэффициент мощности, равный единице;
  • КПД системы достигает 96%;
  • Крайне простой монтаж системы может быть выполнен без участия специалистов;
  • Интеллектуальная система заряда батарей для повышения срока их службы

Модификации и опции

ИБП



НОМИНАЛЬНАЯ МОЩНОСТЬ, кВА

АВТОНОМНАЯ РАБОТА, МИН.

КОЛ-ВО И ТИП ШКАФОВ

МАССА, кг

3 104 42

10

11

1A

167

3 104 43

10

17

1A

223

3 104 44

10

35

1A

279

3 104 02

10

49

1B

350

3 104 43 + 3 107 58

10

68

2A

527

3 104 45

15

13

1A

220

3 104 46

15

21

1A

279

3 104 07

15

29

1B

350

3 104 46 + 3 107 60

15

33

2A

413

3 104 46 + 3 107 63

15

57

2A

550

3 104 47

20

9

1A

220

3 104 48

20

14

1A

279

3 104 13

20

20

1B

350

3 104 48 + 3 107 62

20

35

2A

572

3 104 47 + 2 x 3 107 63

20

59

3A

574

3 104 17

30

8

1B

325

3 104 18 + 3 107 63

30

12

2A

434

3 104 19 + 3 107 63

40

8

2A

564

3 104 19 + 2 x 3 107 58

40

16

3A

801

3 104 19 + 3 x 3 107 59

40

38

4A

439

3 104 19 + 4 x 3 107 64

40

60

5A

1663

3 104 20 + 2 x 3 107 58

60

9

3A

830

3 104 20 + 2 x 3 107 64

60

15

3A

942

3 104 20 + 4 x 3 107 63

60

27

5A

1579

СИЛОВЫЕ ШКАФЫ



НОМИНАЛЬНАЯ МОЩНОСТЬ, кВА

ТИП ШКАФА

АВТОНОМНАЯ РАБОТА, МИН.

КОЛ-ВО УСТАНОВЛЕННЫХ БАТАРЕЙНЫХ ЯЩИКОВ

МАССА,

кг

103 96

10

А

0

12

120

103 97

10

В

0

16

155

104 08

15

А

0

12

120

104 03

15

В

0

16

155

104 14

20

А

0

12

120

104 09

20

А

0

16

155

104 18

30

А

0

-

146

104 15

30

В

0

12

181

104 19

40

А

0

-

146

104 20

60

А

0

-

165

ПУСТЫЕ СИЛОВЫЕ ШКАФЫ



КОЛ-ВО СИЛОВЫХ МОДУЛЕЙ

ТИП ШКАФА

КОЛ-ВО УСТАНОВЛЕННЫХ БАТАРЕЙНЫХ ЯЩИКОВ

TИП СИЛОВОГО МОДУЛЯ, кВА

КОЛ-ВО ФАЗ

МАССА, кг

3 104 22

3

А

12

3,4

1-1/3-3/3-1/1-3

120,4

104 31

3

B

16

3,4

1-1/3-3/3-1/1-3

140

104 23

3

A

12

5 или 6,7

1-1/3-3/3-1/1-3

120,4

104 32

6

B

12

3,4

1-1/3-3/3-1/1-3

140

104 33

3

A

16

5 или 6,7

1-1/3-3/3-1/1-3

140

104 24

6

A

-

5

3-3

120,4

104 25

6

A

-

5

1-1/3-3/3-1/1-3

120,4

104 34

6

B

12

5

3-3

140

104 26

6

A

-

6,7

3-3

120,4

104 27

9

A

-

6,7

3-3

120,4

ПРИНАДЛЕЖНОСТИ

108 69

Силовой модуль 3,4 кВА

108 71

Силовой модуль 5 кВА

108 73

Силовой модуль 6,7 кВА

108 51

Дополнительное зарядное устройство 15А

3 108 42

Батарея 12В 94 Ач с длительным сроком службы

ПРИНАДЛЕЖНОСТИ ДЛЯ АКБ

108 54

Комплект из 4 пустых выдвижных ящиков для АКБ

3 108 43

1 выдвижной ящик, 5 АКБ 7,2 Ач (устанавливается в количестве, кратном 4)

3 108 45

1 выдвижной ящик, 5 АКБ 9 Ач (устанавливается в количестве, кратном 4)

3 108 75

1 выдвижной ящик, 5 АКБ 9 Ач с длит. сроком службы (устанавливается в количестве, кратном 4)

ПУСТЫЕ БАТАРЕЙНЫЕ ШКАФЫ

108 05

Модульный батарейный шкаф на 16 выдвижных ящиков

108 06

Модульный батарейный шкаф на 20 выдвижных ящиков

ДОПОЛНИТЕЛЬНЫЕ БАТАРЕЙНЫЕ ШКАФЫ С АКБ

Аккумуляторные батареи



7.2 Ач

9 Ач



107 55

107 60

Модульный батарейный шкаф с 4 выдвижными ящиками

107 56

3 107 61

Модульный батарейный шкаф с 8 выдвижными ящиками

107 57

107 62

Модульный батарейный шкаф с 12 выдвижными ящиками

3 107 58

3 107 63

Модульный батарейный шкаф с 16 выдвижными ящиками

107 59

107 64

Модульный батарейный шкаф с 20 выдвижными ящиками

ПУСТЫЕ БАТАРЕЙНЫЕ ШКАФЫ ДЛЯ АКБ 94 Ач С ДЛИТЕЛЬНЫМ СРОКОМ СЛУЖБЫ

3 108 12

Батарейный шкаф для 20 АКБ х 94 Ач (1635 × 600 × 800 мм)


Технические характеристики Legrand TRIMOD HE 60 кВА

Общие характеристики

Номинальная мощность (кВА)

60

Активная мощность (кВт)

60

Мощность силового модуля (кВА)

6.7

Технология

ИБП с двойным преобразованием, VFI-SS-111

Система

Модульный расширяемый и резервируемый ИБП

Входные характеристики

Входное напряжение (В)

380, 400, 415 3Ф+Н+З

Входная частота

45-65 Гц (43,0 – 68,4 Гц)

Диапазон входного напряжения

400 В +15% /-20%

Суммарный коэффициент гармоник тока на входе

<3% (при полной нагрузке)

Совместимость с источниками питания

Да

Коэффициент мощности на входе

› 0.99

Выходные характеристики

Выходное напряжение (В)

380, 400, 415 3Ф+Н+З

КПД

до 96%

КПД в экономичном режиме

99%

Номинальная  выходная частота

50/60 Гц, выбирается пользователем ±2% (станд.), ±14% (расширен.)

Крест-фактор

3:1

Форма сигнала

Синусоидальная

Отклонение  выходного напряжения

±1%

Суммарный  коэффициент  гармоник напряжения

на выходе

<1%

Допустимые перегрузки

10 мин. при 115%, 60 с при 135%

Байпас

Автоматический (статический и электромеханический) и ручной сервисный байпас

Аккумуляторные батареи

Батарейный модуль

Подключение рlug & play

Тип - серия / напряжение АКБ

VRLA – AGM / 240 В пост. тока

Время работы

Конфигурируемое

Зарядное устройство

Технология Smart Charge Усовершенствованный 3-ступенчатый цикл

Настройка и управление

Дисплей и индикаторы

4 строки по 20 символов, 4 кнопки навигации по меню, многоцветный  светодиодный  индикатор состояния, звуковая сигнализация

Коммуникационные порты

2 последовательных порта RS232, 1 логический порт, 5 портов с сухими контактами, 1 слот для интерфейсов

Защита от обратной подачи питания

Н.З./Н.О.  вспомогательный  контакт

Аварийное отключение питания (EPO)

Да

Дистанционное   управление

Возможно

Механические характеристики

Высота (тип A – тип B, мм)

1370

Ширина (мм)

414

Глубина (мм)

628

Количество установленных силовых  модулей

9

Количество устанавливаемых выдвижных батарейных ящиков (тип A – тип B)

-

Масса нетто (тип A – тип B, кг)

165

Условия окружающей среды

Рабочая температура / влажность

0 – 40 °C / 0 – 95%, без конденсации

Степень защиты

IP21

Уровень шума на расстоянии 1 м (дБ(А))

46

Соответствие стандартам

Соответствие  регламентам  и стандартам

ТР ТС 004/2011, ТР ТС 020/2011; ГОСТ Р МЭК 62040-1-2-2009, ГОСТ Р 53362-2009; EN 62040-1, EN 62040-2, EN 62040-3

Услуги

Монтаж

Может выполняться пользователем. Модульная архитектура с установкой силовых и батарейных модулей по принципу «plug and play» облегчает сборку и монтаж
