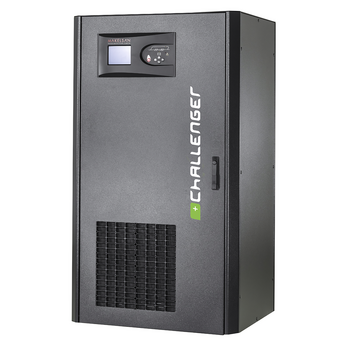

Makelsan Challenger 80 кВА

Выберите мощность:
Makelsan Challenger 80 кВА
Показать все фотографии
Доступные мощности: от 10 кВА до 250 кВА
Производитель: Makelsan
Применение: Инфраструктуры, Сфера услуг, Телекоммуникации
Тип: On-line
Мощность, кВА: 80
Мощность, кВт: 64
Кол-во фаз вход/выход: 1:1, 3:1, 3:3
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 0,8
Напряжение, В: 220, 230, 240, 380, 400, 415
Поддерживаемые типы аккумуляторов: внешние
Подключение в параллель: Да
Трансформатор гальванической изоляции: Опция
Формфактор: Вертикальный корпус (Tower)
Степень защиты корпуса (IP): IP 20
Шум, дБ (на расстоянии 1 м): 60
Ширина, мм: 882
Высота, мм: 1660
Глубина, мм: 770
Вес, кг: 320
Запрос коммерческого предложения
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: order@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее
Подбор ИБП по мощности


Настройка и инструкция

Открыть брошюру Makelsan Challenger 80 кВА (2012)

Компания «Юниджет»:

Для того, чтобы купить ИБП Makelsan Challenger, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Российские аналоги с малым сроком поставки

Все российские ИБП

Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.

  • Высочайшее качество

    ENTEL HPX

    Мощность от 100 до 800 кВА
    Фазы вх/вых 3:3, 3:1
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 200–2400 кг
    IP 20–51
    Шум 58–47 дБ
    Габариты(Ш×В×Г) 600–2500 мм 800–2000 мм 200–1200 мм
    Подробнее
  • Лучшее решение

    ENTEL MPX

    Мощность от 10 до 300 кВА
    Фазы вх/вых 3:1, 1:1, 3:3
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 80–1100 (без бат.) кг
    IP 20–51
    Шум 48–70 дБ
    Габариты(Ш×В×Г) 280–1400 мм 700–1905 мм 780–850 мм
    Подробнее

  • ВИМП АСБП

    Мощность от 10 до 500 кВА
    Фазы вх/вых 3:1, 3:3
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 120–900 кг
    IP 20
    Шум 55–65 дБ
    Габариты(Ш×В×Г) 250–1300 мм 650–2000 мм 562–1100 мм
    Подробнее

  • ВИМП МСБП

    Мощность от 60 до 600 кВА
    Фазы вх/вых 3:3
    Трансформатор г. и. Нет
    Модульный Да
    Вес 120–200 кг
    IP 20
    Шум 55–72 дБ
    Габариты(Ш×В×Г) 600–2000 мм 1100–2000 мм 900–1050 мм
    Подробнее
  • Модульный ИБП

    ENTEL IPS

    Мощность от 50 до 800 кВА
    Фазы вх/вых 3:3, 3:1
    Трансформатор г. и. Нет
    Модульный Да
    Вес 200–1000 кг
    IP 20–41
    Шум 55–75 дБ
    Габариты(Ш×В×Г) 600–2400 мм 1200–2000 мм 800–1000 мм
    Подробнее

  • ВИМП БСБП

    Мощность от 20 до 200 кВА
    Фазы вх/вых 3:1, 3:3
    Трансформатор г. и. Нет
    Модульный Да
    Вес 43–160 кг
    IP 20
    Шум 56–65 дБ
    Габариты(Ш×В×Г) 485 мм 397–1550 мм 700–916 мм
    Подробнее

  • ВИМП ССБП

    Мощность от 1 до 25 кВА
    Фазы вх/вых 1:1, 3:1, 3:3
    Трансформатор г. и. Нет
    Модульный Нет
    Вес 7–25 кг
    IP 20
    Шум 50–65 дБ
    Габариты(Ш×В×Г) 438 мм 86–130 мм 437–880 мм
    Подробнее

Описание

Makelsan Challenger 80 кВА рассчитан на 64 кВт активной нагрузки. С этого номинала серия переходит в другой корпус: 882 × 770 × 1660 мм вместо 460 × 805 × 1190 мм у моделей до 60 кВА включительно, а масса без аккумуляторов вырастает со 165 до 320 кг. Батарейная линейка — 50 аккумуляторов по 12 В.

Challenger - серия трехфазных моделей ИБП (UPS) c двойным преобразованием бренда Makelsan. Challenger — компактные источники бесперебойного питания с гибким увеличением автономной работы за счет дополнительных аккумуляторных батарей позволяют использовать ИБП на малых и средних промышленных предприятиях, вместе с серверным и коммуникационным оборудованием, в офисной инфраструктуре. Обладают широкими возможностями для удаленного управления. Имеют возможность параллельного подключения до 16 ИБП. Совместимы с дизель-генераторными установками.

Руководство Makelsan Challenger 10–60 кВА (2013)

Руководство Makelsan Challenger 80–120 кВА (2013)

Руководство Makelsan Challenger 160–200 кВА (2013)

Руководство Makelsan Challenger 250 кВА (2013)

Ключевые особенности

  • Онлайн-ИБП Makelsan Challenger — решение двойного преобразования мощностью 80 кВА, построенное с применением IGBT-технологии (биполярные транзисторы с изолированным затвором) выпрямителя и инвертора на основе полностью цифрового (DSP Control) управления;
  • Благодаря применению продвинутых комплектующих, входной коэффициент мощности близок к единице, а коэффициент нелинейных искажений на входе не превышает 3 процентов;
  • КПД системы достигает 93% в режиме двойного преобразования, до 98% в ЭКО-режиме;
  • Широкий диапазон входных напряжений;
  • Широкий диапазон входных частот;
  • Возможность параллельного подключения до 16 ИБП кольцевым кабелем, с возможность централизованного управления с одного ИБП и полной синхронизацией параллельных блоков;
  • Статический и ручной байпасы для выключения ИБП без прерывания питания нагрузки;
  • Автоматическое включение ИБП после разряда и восстановления питания;
  • Поддержка «холодного» старта в отсутствие сети;
  • Полная совместимость с дизель-генераторными установками (ДГУ) с поддержкой «мягкого» старта;
  • Возможность применения ИБП с регенеративной нагрузкой — такой как синхронный двигатель;
  • Встроенная защита от КЗ и перегрузки;
  • Поддержка системы аварийного отключения (EPO) в случае возникновения чрезвычайной ситуации — такой, как пожар, затопление и т.д.;
  • ИБП можно использовать в качестве преобразователя частоты 50/60 Гц;
  • Интеллектуальная система заряда аккумуляторных батарей регулирует зарядный ток (в т.ч. на основе температурного режима), предотвращает полный разряд и поддерживает автоматическое и ручное тестирование, что повышает срок службы АКБ и время автономной работы;
  • Удобный ЖК-дисплей с русифицированным интерфейсом;
  • Коммуникационные возможности представлены: RS232/RS485, опциональной платой «сухих» контактов, опциональным адаптером SNMP, ModBus/J-Bus/Profibus/Web/Тelnet/GPRS/Can-Bus (опция)

Технические характеристики Makelsan Challenger 80 кВА

Модель

Выходная мощность

80 кВА

Номинальная активная мощность

64 кВт

Коэффициент мощности

> 0,99 (при полной нагрузке)

Вход

Диапазон входных напряжений

220/380 VAC -15% +18% 3P+N+PE (Опционально 220/380 VAC -37% +22% 3P+N+PE)

Коэффициент входящей мощности

> 0.99

Номинальная частота (Гц)

50 Гц ± 10% / 60 Гц ± 10% (регулируемо)

Выпрямитель (Технология IGBT)

PWM IGBT PFC

THDi

 <3%

Выход

Диапазон выходных напряжений

220/380 VAC (230/400 VAC) 3P + N ± 1%

Время восстановления

± 1 статично, ± 3 динамично (при нагрузке 100%, 5 msn)

Эффективность

Нормальный режим до 93%, эко-режим – до 98%

Диапазон выходной частоты

50 Гц / 60 Гц ± 0,01% (режим батареи)

THDv

Линейная нагрузка <2% / нелинейная нагрузка <3%

Коэффициент формы (CF)

3:1

Перегрузка

10 минут при 125%, 1 минута при 150%

Защита от короткого замыкания

Электронная защита от короткого замыкания контролируемая IGBT

Аккумуляторы

Тип

VRLA/AGM/GEL Уплотненный свинцово-кислотный аккумулятор

Количество аккумуляторов (12V)

50

Тест аккумулятора

Программируемый без нагрузки, автоматический тест батареи

Температура аккумулятора

20 °C – 25 °C (для максимальной эффективности)

Байпас

Диапазон входных напряжений в режиме байпас

230/400 VAC (220/380 VAC) 3P + N ± 10% (по выбору)

Связь

Интерфейс

RS232/RS485 RJ11/SNMP

Сухие контакты

7 сухих сигнальных контактов (опционально)

ПО

MAKNet software, Megatec, SEC и т.д.

Центральный сервис и мониторинг

Доступно

SNMP-адаптер

Опция

Дополнительные коммуникационные возможности

Modbus/J-Bus/Profibus/Model/Web/Telnet/GPRS/Can-Bus, SNMP

Сертификаты

Качество

ISO 9001:2008, ISO14001, ISO18001

Стандарт

CE, TSEK, ГОСТ, SONCAP

Безопасность

EN62040-1-1, IEC60950

EMC/LVD

EN62040-2, Class A

Общие сведения

Фронтальная панель

320x240 LCD фронтальная панель + мнемоническая диаграмма, многоязычное меню

Технология

Онлайн, двойное преобразование, бестрансформаторный, полностью контролируемый ЦОС, контролируемый SWMP, главный пульс с технологий SMD (все в одном); 1:1, 3:1, 1:3, 3:3 вход-выход, настраиваемый как преобразователь частоты

Рабочая температура

ИБП – от 0 °C до 40 °C, для аккумуляторов - от 22 °C до 25 °C

Защита

Перегрузка, короткое замыкание, перегрев, высокий заряд, низкий заряд, сырость

Уровень защиты

IP20

Влажность

0-95% (без конденсации)

Рабочая высота

< 1000 м

Акустический шум

< 60 дБА

Совместимость с генератором

Плавный пуск, регулируемое поступление энергии в течении 5-30 сек.

Работа в параллельном режиме

N+1, неограниченное подключение параллельных модулей

EMI/RFI фильтры

Стандартное исполнение

EPO (Аварийное отключение)

Стандартное исполнение

Изолирующий трансформатор гальваническое развязки

Опция

Вес без аккумулятора (кг)

320

Габариты (Ш x Г x В) (мм)

882 x 770 x 1660

Подключение Makelsan Challenger 80 кВА

Параметр

Значение для 80 кВА

Ток сети при максимальном заряде аккумуляторов

137,6 А при 380 В; 128,0 А при 400 В; 127,0 А при 415 В

Выходной ток при полной нагрузке

123,2 А при 380 В; 116,8 А при 400 В; 112,8 А при 415 В

Сечение линии защитного заземления

50 мм²

Максимальный ток заряда

18,6 А

Максимальный ток разряда аккумуляторов

136 А

Предохранитель шкафа внешних аккумуляторов

160 А

Количество аккумуляторов 12 В

50

Ток нейтрали при нелинейной нагрузке может превышать фазный и доходить до полуторакратного. Предохранители на вводной панели выбираются с запасом 135 % и характеристикой C. Производитель рекомендует устройство защитного отключения с уставкой до 700 мА, устойчивое к постоянной составляющей.

80 кВА среди соседних номиналов серии

Параметр

80 кВА

100 кВА

120 кВА

Активная мощность

64 кВт

80 кВт

96 кВт

Ток сети при 400 В и максимальном заряде

128,0 А

160,0 А

192,0 А

Выходной ток при 400 В и полной нагрузке

116,8 А

146,0 А

175,2 А

Сечение линии защитного заземления

50 мм²

70 мм²

95 мм²

Максимальный ток заряда

18,6 А

23,2 А

27,8 А

Предохранитель шкафа внешних аккумуляторов

160 А

200 А

250 А

Масса без аккумуляторов

320 кг

360 кг

385 кг

Все три номинала описаны одним руководством — Challenger 80–120 кВА.
