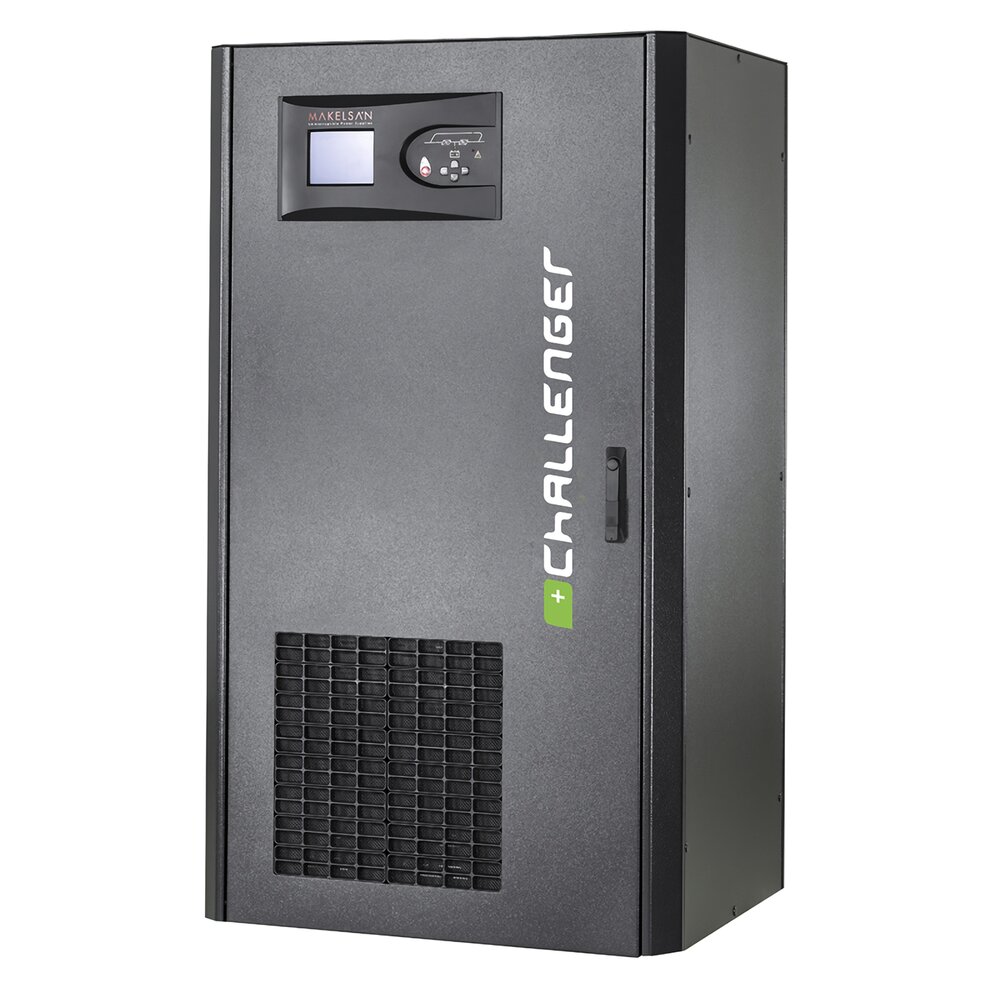

Makelsan Challenger 160 кВА
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Настройка и инструкция
Открыть брошюру Makelsan Challenger 160 кВАКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП Makelsan Challenger, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Российские аналоги с малым сроком поставки
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.
Описание

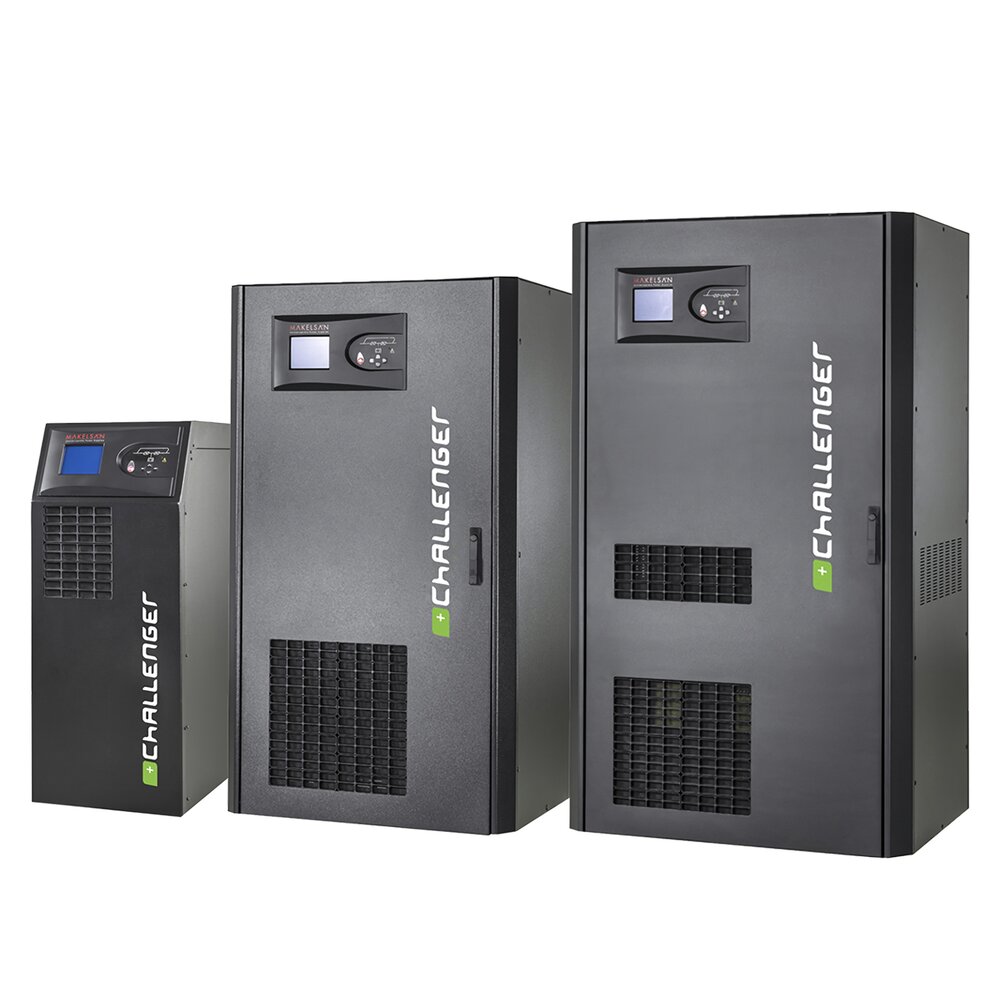

Challenger - серия трехфазных моделей ИБП (UPS) c двойным преобразованием бренда Makelsan. Challenger — компактные источники бесперебойного питания с гибким увеличением автономной работы за счет дополнительных аккумуляторных батарей позволяют использовать ИБП на малых и средних промышленных предприятиях, вместе с серверным и коммуникационным оборудованием, в офисной инфраструктуре. Обладают широкими возможностями для удаленного управления. Имеют возможность параллельного подключения до 16 ИБП. Совместимы с дизель-генераторными установками.
Руководство Makelsan Challenger 10 кВА - 60 кВА
Руководство Makelsan Challenger 80 кВА - 120 кВА кВА
Руководство Makelsan Challenger 160 кВА - 200 кВА кВА
Руководство Makelsan Challenger 250 кВА
Ключевые особенности
- Онлайн-ИБП Makelsan Challenger — решение двойного преобразования мощностью 160 кВА, построенное с применением IGBT-технологии (биполярные транзисторы с изолированным затвором) выпрямителя и инвертора на основе полностью цифрового (DSP Control) управления;
- Благодаря применению продвинутых комплектующих, входной коэффициент мощности близок к единице, а коэффициент нелинейных искажений на входе не превышает 3 процентов;
- КПД системы достигает 93% в режиме двойного преобразования, до 98% в ЭКО-режиме;
- Широкий диапазон входных напряжений;
- Широкий диапазон входных частот;
- Возможность параллельного подключения до 16 ИБП кольцевым кабелем, с возможность централизованного управления с одного ИБП и полной синхронизацией параллельных блоков;
- Статический и ручной байпасы для выключения ИБП без прерывания питания нагрузки;
- Автоматическое включение ИБП после разряда и восстановления питания;
- Поддержка «холодного» старта в отсутствие сети;
- Полная совместимость с дизель-генераторными установками (ДГУ) с поддержкой «мягкого» старта;
- Возможность применения ИБП с регенеративной нагрузкой — такой как синхронный двигатель;
- Встроенная защита от КЗ и перегрузки;
- Поддержка системы аварийного отключения (EPO) в случае возникновения чрезвычайной ситуации — такой, как пожар, затопление и т.д.;
- ИБП можно использовать в качестве преобразователя частоты 50/60 Гц;
- Интеллектуальная система заряда аккумуляторных батарей регулирует зарядный ток (в т.ч. на основе температурного режима), предотвращает полный разряд и поддерживает автоматическое и ручное тестирование, что повышает срок службы АКБ и время автономной работы;
- Удобный ЖК-дисплей с русифицированным интерфейсом;
- Коммуникационные возможности представлены: RS232/RS485, опциональной платой «сухих» контактов, опциональным адаптером SNMP, ModBus/J-Bus/Profibus/Web/Тelnet/GPRS/Can-Bus (опция)
Технические характеристики Makelsan Challenger 160 кВА
| Модель | ||||||||||||
| Выходная мощность | 160 кВА | |||||||||||
| Номинальная активная мощность | 120 кВт | |||||||||||
| Коэффициент мощности | > 0,99 (при полной нагрузке) | |||||||||||
| Вход | ||||||||||||
| Диапазон входных напряжений | 220/380 VAC -15% +18% 3P+N+PE (Опционально 220/380 VAC -37% +22% 3P+N+PE) | |||||||||||
| Коэффициент входящей мощности | > 0.99 | |||||||||||
| Номинальная частота (Гц) | 50 Гц ± 10% / 60 Гц ± 10% (регулируемо) | |||||||||||
| Выпрямитель (Технология IGBT) | PWM IGBT PFC | |||||||||||
| THDi | <3% | |||||||||||
| Выход | ||||||||||||
| Диапазон выходных напряжений | 220/380 VAC (230/400 VAC) 3P + N ± 1% | |||||||||||
| Время восстановления | ± 1 статично, ± 3 динамично (при нагрузке 100%, 5 msn) | |||||||||||
| Эффективность | Нормальный режим до 93%, эко-режим – до 98% | |||||||||||
| Диапазон выходной частоты | 50 Гц / 60 Гц ± 0,01% (режим батареи) | |||||||||||
| THDv | Линейная нагрузка <2% / нелинейная нагрузка <3% | |||||||||||
| Коэффициент формы (CF) | 3:1 | |||||||||||
| Перегрузка | 10 минут при 125%, 1 минута при 150% | |||||||||||
| Защита от короткого замыкания | Электронная защита от короткого замыкания контролируемая IGBT | |||||||||||
| Аккумуляторы | ||||||||||||
| Тип | VRLA/AGM/GEL Уплотненный свинцово-кислотный аккумулятор | |||||||||||
| Количество аккумуляторов (12V) | 50 | |||||||||||
| Тест аккумулятора | Программируемый без нагрузки, автоматический тест батареи | |||||||||||
| Температура аккумулятора | 20 °C – 25 °C (для максимальной эффективности) | |||||||||||
| Байпас | ||||||||||||
| Диапазон входных напряжений в режиме байпас | 230/400 VAC (220/3800 VAC) 3P + N ± 10% (по выбору) | |||||||||||
| Связь | ||||||||||||
| Интерфейс | RS232/RS485 RJ11/SNMP | |||||||||||
| Сухие контакты | 7 сухих сигнальных контактов (опционально) | |||||||||||
| ПО | MAKNet software, Megatec, SEC и т.д. | |||||||||||
| Центральный сервис и мониторинг | Доступно | |||||||||||
| SNMP-адаптер | Опция | |||||||||||
| Дополнительные коммуникационные возможности | Modbus/J-Bus/Profibus/Model/Web/Telnet/GPRS/Can-Bus, SNMP | |||||||||||
| Сертификаты | ||||||||||||
| Качество | ISO 9001:2008, ISO14001, ISO18001 | |||||||||||
| Стандарт | CE, TSEK, ГОСТ, SONCAP | |||||||||||
| Безопасность | EN62040-1-1, IEC60950 | |||||||||||
| EMC/LVD | EN62040-2, Class A | |||||||||||
| Общие сведения | ||||||||||||
| Фронтальная панель | 320x240 LCD фронтальная панель + мнемоническая диаграмма, многоязычное меню | |||||||||||
| Технология | Онлайн, двойное преобразование, бестрансформаторный, полностью контролируемый ЦОС, контролируемый SWMP, главный пульс с технологий SMD (все в одном); 1:1, 3:1, 1:3, 3:3 вход-выход, настраиваемый как преобразователь частоты | |||||||||||
| Рабочая температура | ИБП – от 0 °C до 40 °C, для аккумуляторов - от 22 °C до 25 °C | |||||||||||
| Защита | Перегрузка, короткое замыкание, перегрев, высокий заряд, низкий заряд, сырость | |||||||||||
| Уровень защиты | IP20 | |||||||||||
| Влажность | 0-95% (без конденсации) | |||||||||||
| Рабочая высота | > 1000 м | |||||||||||
| Акустический шум | < 60 дБА | |||||||||||
| Совместимость с генератором | Плавный пуск, регулируемое поступление энергии в течении 5-30 сек. | |||||||||||
| Работа в параллельном режиме | N+1, неограниченное подключение параллельных модулей | |||||||||||
| EMI/RFI фильтры | Стандартное исполнение | |||||||||||
| EPO (Аварийное отключение) | Стандартное исполнение | |||||||||||
| Изолирующий трансформатор гальваническое развязки | Опция | |||||||||||
| Вес без аккумулятора (кг) | 550 | |||||||||||
| Габариты (Ш x Г x В) (мм) | 1055 x 800 x 1905 | |||||||||||
