Доступные мощности: от 10 кВА до 200 кВА
Производитель: ABB
Сферы применения: Инфраструктуры, Промышленность, Серверы и сфера IT, Сфера обслуживания, Телекоммуникации, Транспорт, ЦОД
Тип: On-line
Модульный: Да
Мощность, кВА: 200
Мощность, кВт: 200
Кол-во фаз вход/выход: 3:3
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 1
Напряжение: 220, 230, 240, 380, 400, 415
Наличие аккумуляторов: внешние
Подключение в параллель: Да
Трансформатор гальванической изоляции: Опция
Формфактор: Модульный (Modular)
Степень защиты корпуса (IP): 20
Шум, дБ (на расстоянии 1 м): 70
Ширина, мм: 550
Высота, мм: 1975
Глубина, мм: 775
Вес, кг: 389
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spb@uni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Настройка и инструкция

Открыть брошюру (PDF) ABB DPA UPScale ST 200 кВА

Российские аналоги с малым сроком поставки

Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.

Описание

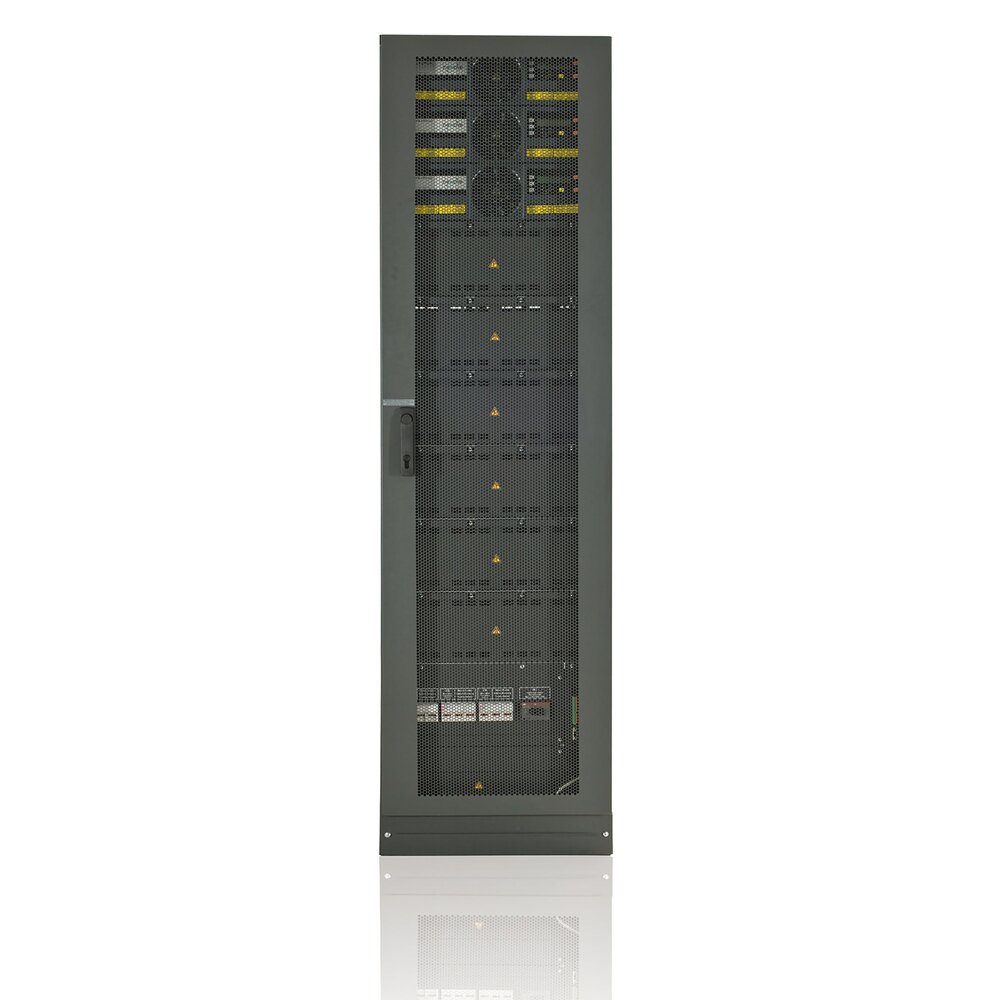

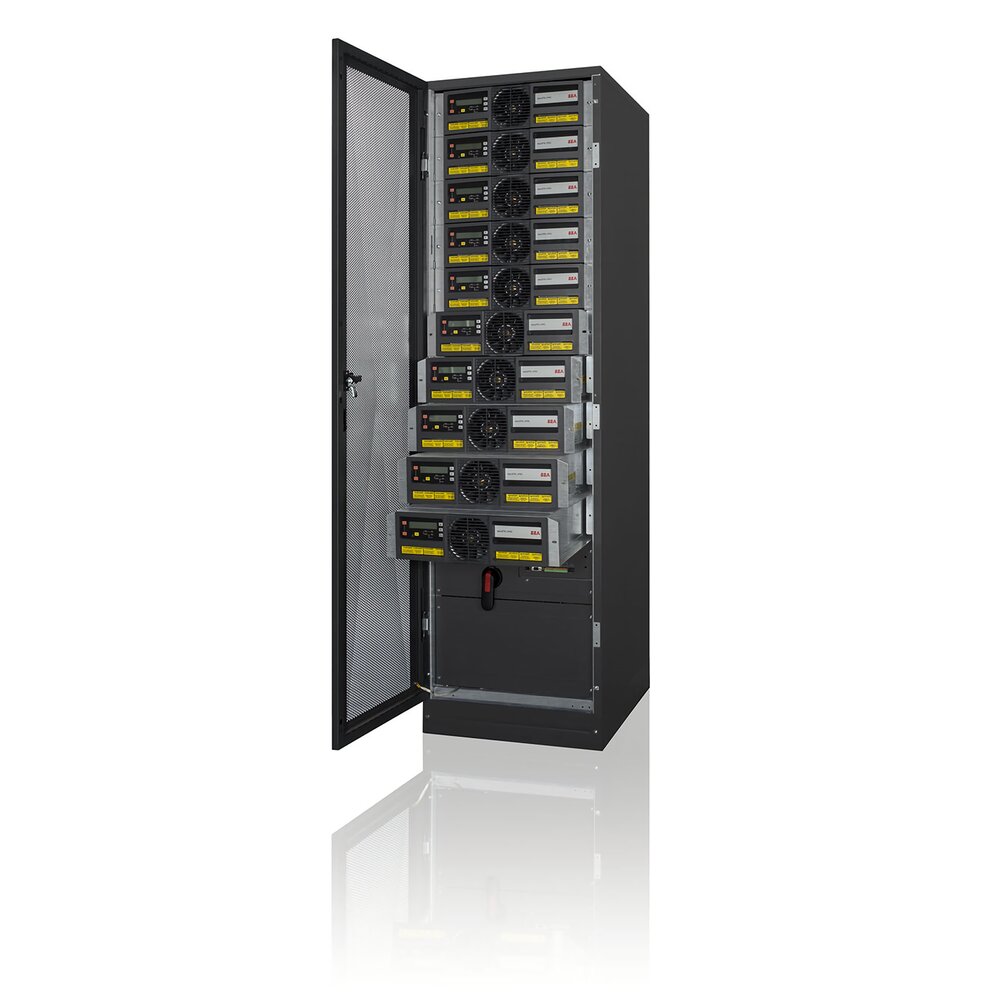

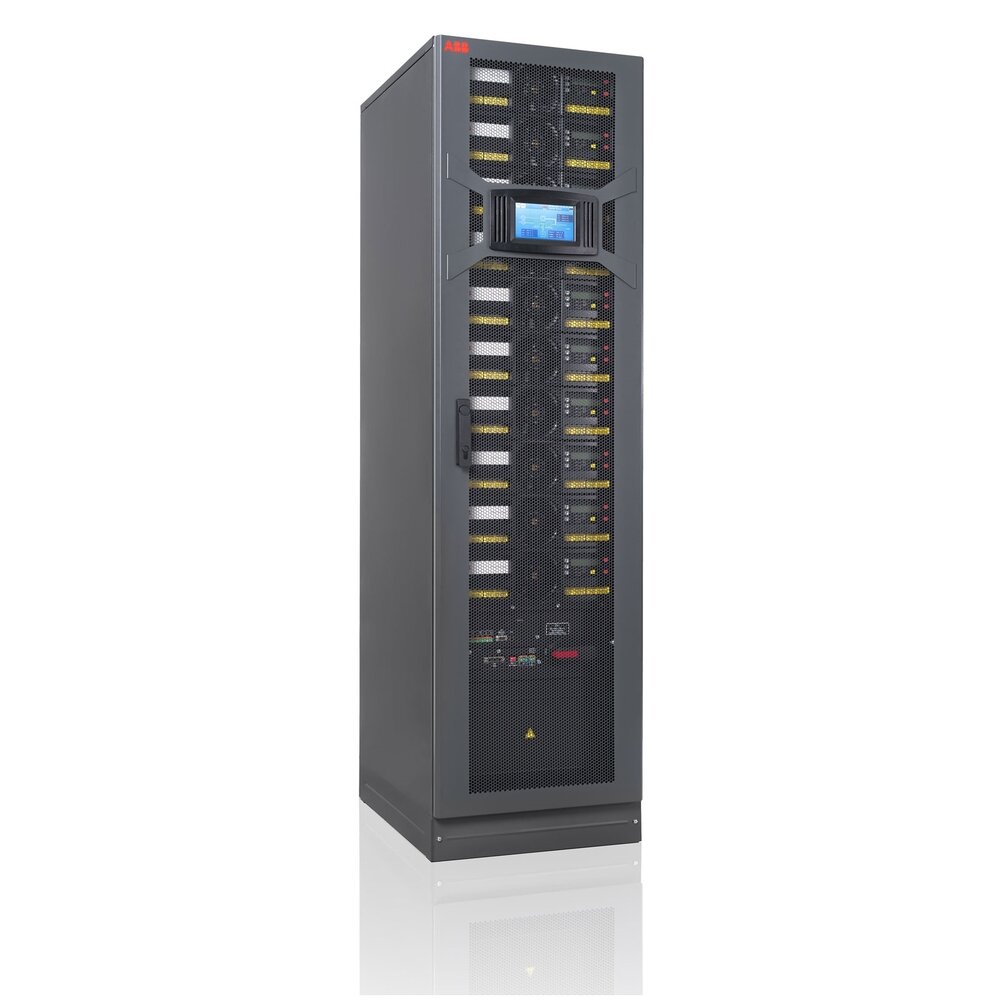

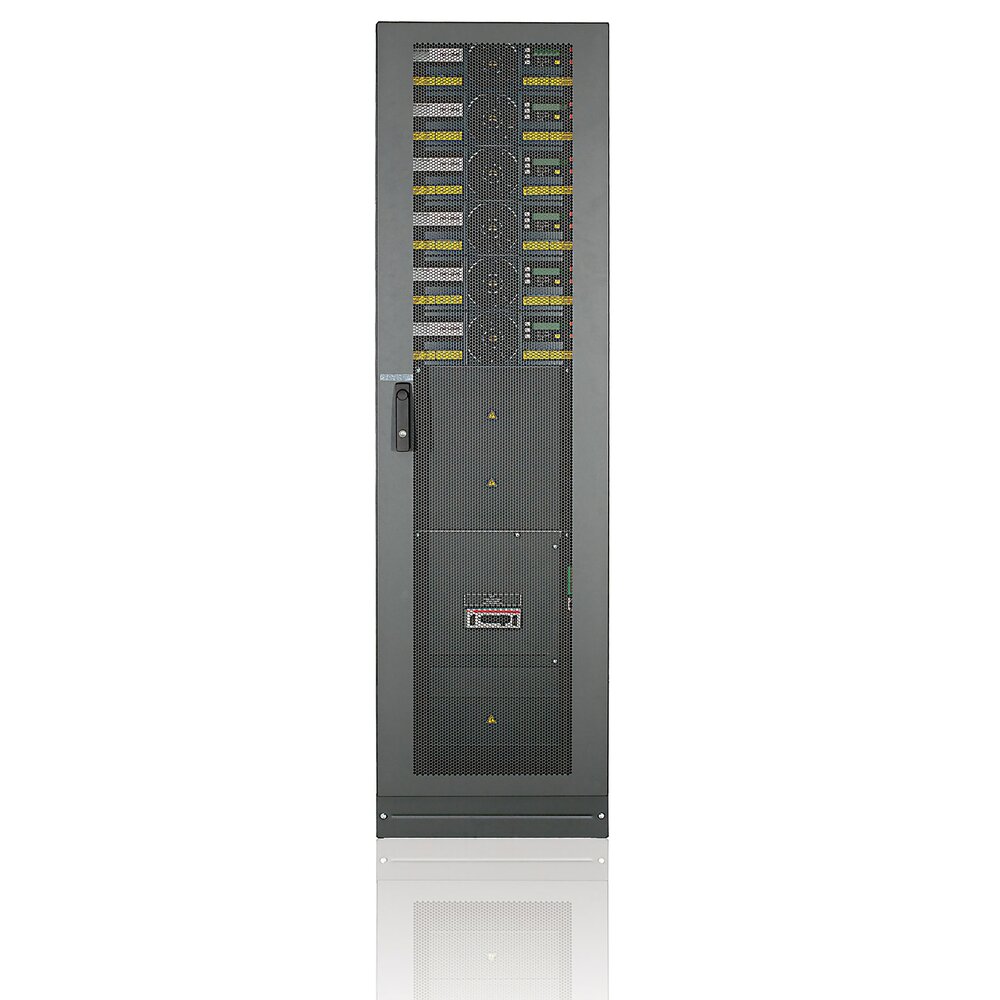

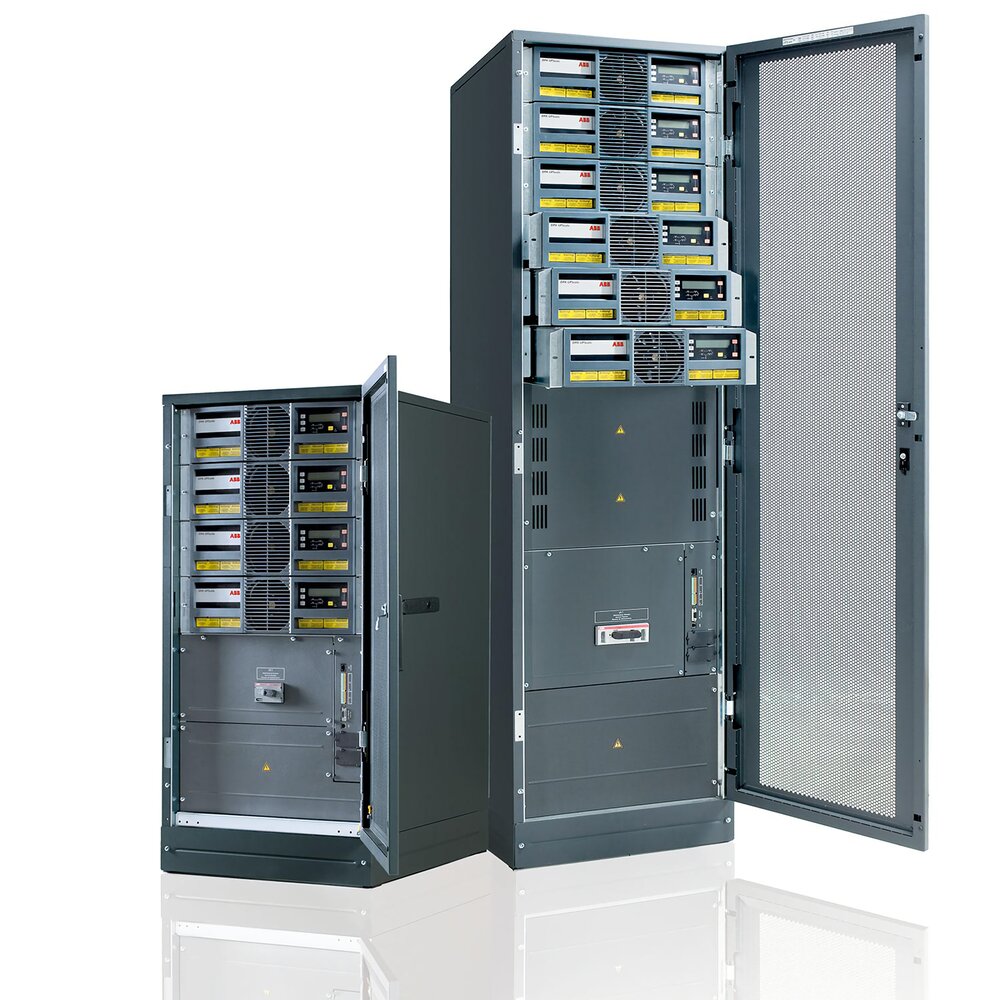

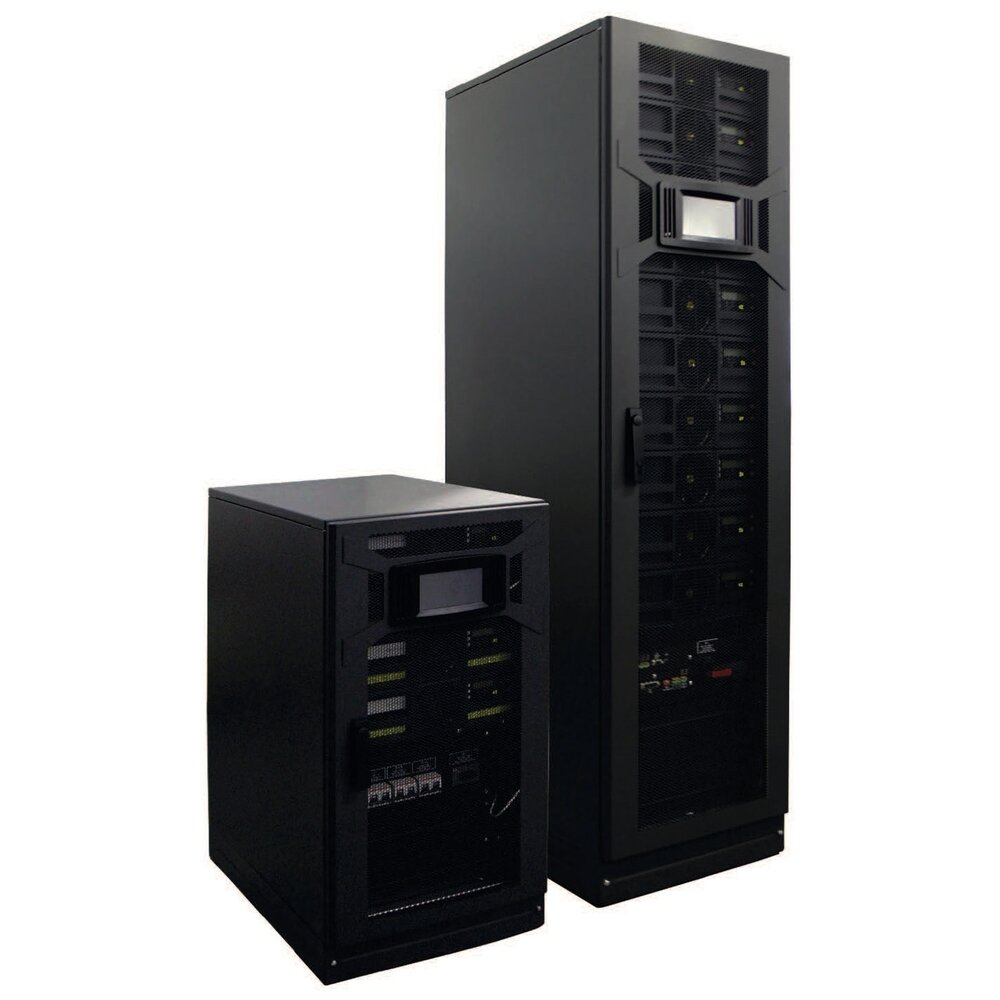

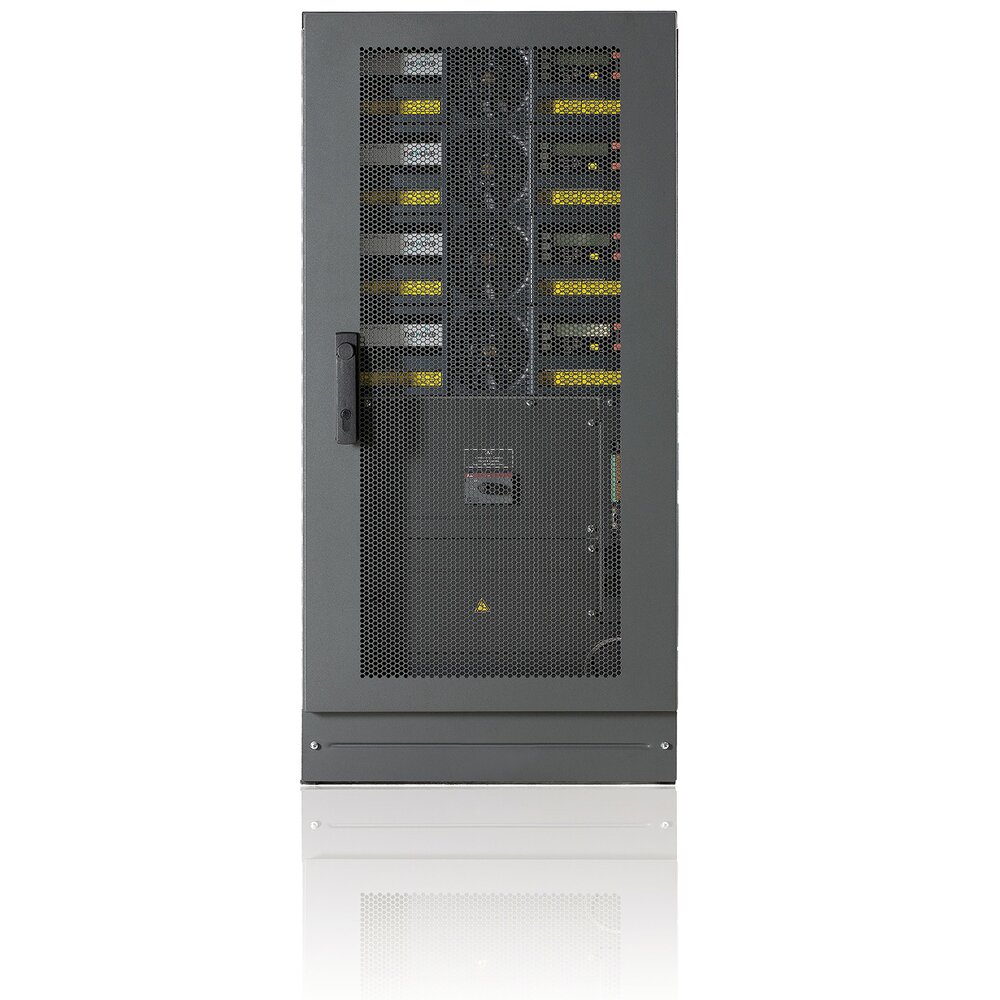

DPA UPScale ST — модульный трехфазный источник бесперебойного питания (ИБП) от ABB. Решение для обеспечения бесперебойного питания промышленных предприятий, ЦОД, транспортных систем и различных инфраструктур. Децентрализованная архитектура позволяет повысить отказоустойчивость и удобство обслуживания. За счет наращивания количества модулей позволяет выйти на суммарную мощность в 400 кВТ для всей системы.


Документация

Брошюра ABB DPA UPScale ST

Руководство Newave DPA UPScale ST 10-120 кВт

Руководство ABB DPA UPScale ST 10-200 кВт

Руководство ABB DPA UPScale ST S2 10-120 кВт

Руководство ABB DPA UPScale ST S2 10-200 кВт

Техничеcкие спецификации ABB DPA UPScale ST 10-200 кВт

Техничеcкие спецификации ABB DPA UPScale ST S2 10-200 кВт


Ключевые особенности

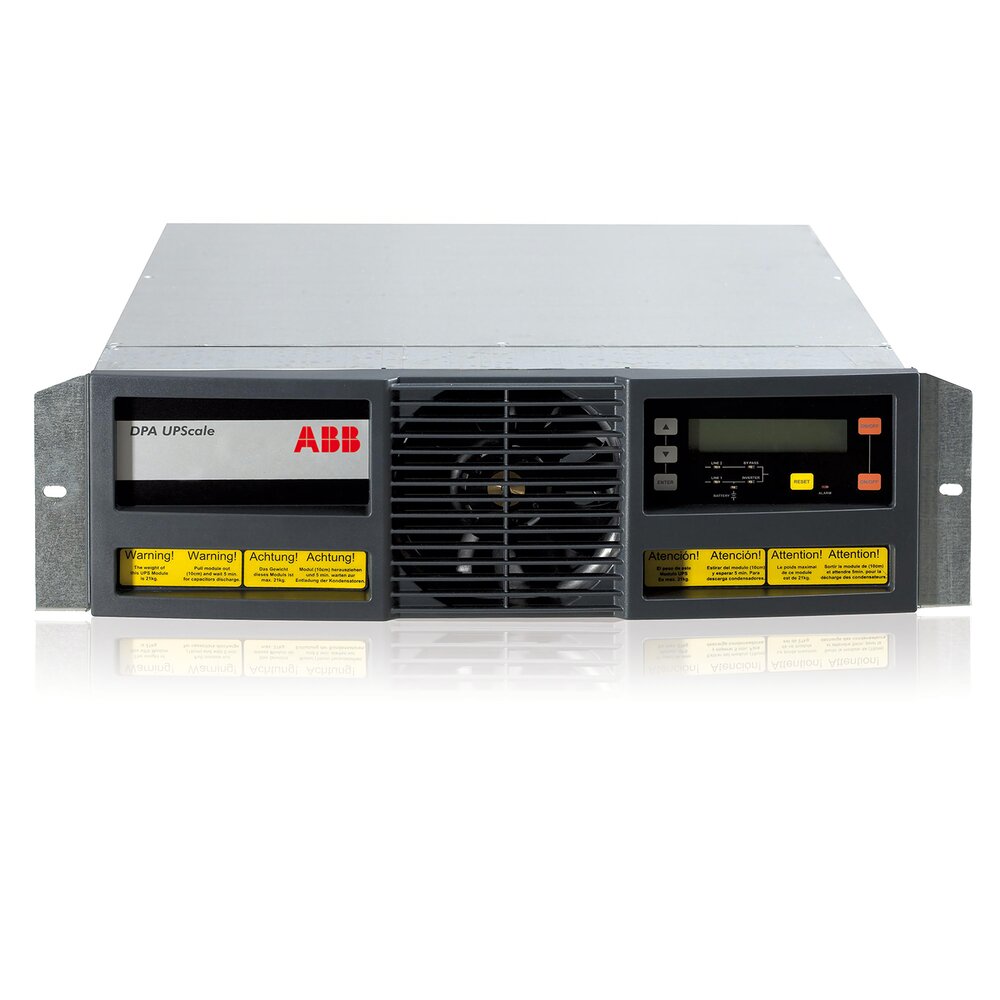

  • ИБП DPA UPScale ST основаны на децентрализованной модульной архитектуре, и благодаря применению модулей по 10 кВт и 20 кВт могут быть объединены в параллельные системы суммарной мощностью до 200 кВт в одной стойке, что вкупе с малой занимаемой площадью (0,42 м2) и максимальной плотности мощности 272 кВт/м2, делает их отличным решением для применения в дата-центре и телекоммуникационных приложениях;
  • Каждый модуль системы обладает независимым управлением, контроллером, выпрямителем и инвертором, зарядным устройством АКБ и электронным байпасом, а также поддерживает «горячую» замену, что существенно повышает отказоустойчивость за счет отсутствия единой точки отказа;
  • Поддерживается резервирование до 180 кВт, с учетом N + 1;
  • Широкий диапазон доступных базовых комплектаций позволяет начать с системы небольшой мощности и постепенно наращивать ее оснащение новыми силовыми модулями, вместе с ростом потребностей предприятия;
  • Высокие показатели производительности и эффективности для данного класса модульных систем: КПД до 95,5%, входной коэффициент мощности близкий к единице при частичной и полной нагрузке;
  • Гармонические искажения входного тока не превышают 3%,
  • Коэффициент нелинейных искажений на выходе менее 1,5% для линейной нагрузки и менее 2% — дя нелинейной;
  • Фронтальный доступ обеспечивает простоту замены модулей и технического обслуживания;
  • Полностью совместимы с дизель-генераторными установками (ДГУ);
  • Коммуникационные интерфейсы, доступные без опций, включают в себя порты USB и RS-232, «сухие» контакты

Опции

  • Карта модема (Ethernet) или карта модема (GSM);
  • Карта SNMP, Modbus;
  • Дополнительные батарейные шкафы;
  • Параллельная шина для подключения дополнительных стоек;
  • Входной / выходной трансформатор;
  • Зарядные устройства;
  • Температурный датчик для температурной компенсации зарядки батарей

Видео


Технические характеристики ABB DPA UPScale ST 200 кВА

Основные параметры

ST 200

Количество модулей

10

Максимальное количество встроенных батарей

Максимальная выходная мощность

200 кВт

Вых. коэффициент мощности

1,0

Топология

On-line, двойное преобразование

Параллельная способность

До 10 модулей

Тип ИБП

Модульный (DPA)

Подключение кабелей

Фронтальный доступ

ВХОД

Входное напряжение, В

3 x 380/220 В + N, 3 x 400/230 В + N, 3 x 415/240 В + N

Диапазон входного напряжения (3x400/230 В)

Нагрузка <100% (–23%, +15%), <80% (–30%, +15%), <60% (–40%, +15%)

Входной КНИ тока (THDi), %

<3 % (при 100% нагрузке)

Входная частота, Гц

35–70

Входной коэф. мощности

0,99 (при 100% нагрузке)

ВЫХОД

Выходное напряжение, В

3 x 380/220 В + N, 3 x 400/230 В + N, 3 x 415/240 В + N

КНИ выходного напряжения, %

< 1,5 (линейная нагрузка)

< 2 (нелинейная нагрузка)

Выходная частота, Гц

50 или 60

Перегрузочная способность

125 % / 10 мин., 150 % / 60 сек.

Несимметрия нагрузки

До 100%

Крест-фактор

3 : 1

ЭФФЕКТИВНОСТЬ

КПД, %

До 95,5

КПД в эконом. режиме,  %

98 %

ОКРУЖАЮЩАЯ  СРЕДА

Температура  хранения, °C

–25–70°C

Окружающая рабочая темп., °C

0–40°C

Рабочая высота над уровнем моря, м

До 1000 без снижения мощности

КОММУНИКАЦИИ

Коммуникационные интерфейсы

USB, RS-232, SNMP карта (опция), сухие контакты

Входные информ. сигналы потребителя

Удаленное выключение, сигнал от генератора

СТАНДАРТЫ

Безопасность

IEC/EN 62040-1-1, IEC/EN 60950-1

ЭМС

IEC/EN 62040-2, IEC/EN 61000-3-2, IEC/EN 61000-3-3, IEC/EN 61000-6-2

Эксплуатационные характеристики и топология

IEC/EN 62040-3

Сертификация

CE, ГОСТ-Р

Вес, габариты

Вес (с модулями/ без батарей)

До 389 кг

Габариты Ш x В x Г,  мм

550 x 1975 x 770
