ABB DPA UPScale ST 120 кВА
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Настройка и инструкция
Открыть брошюру (PDF) ABB DPA UPScale ST 120 кВАКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП ABB DPA UPScale ST, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Российские аналоги с малым сроком поставки
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.
Описание

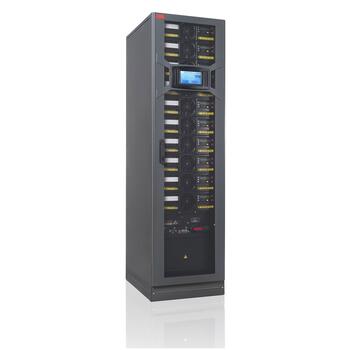

DPA UPScale ST — модульный трехфазный источник бесперебойного питания (ИБП) от ABB. Решение для обеспечения бесперебойного питания промышленных предприятий, ЦОД, транспортных систем и различных инфраструктур. Децентрализованная архитектура позволяет повысить отказоустойчивость и удобство обслуживания. За счет наращивания количества модулей позволяет выйти на суммарную мощность в 400 кВТ для всей системы.
Документация
Руководство Newave DPA UPScale ST 10-120 кВт
Руководство ABB DPA UPScale ST 10-200 кВт
Руководство ABB DPA UPScale ST S2 10-120 кВт
Руководство ABB DPA UPScale ST S2 10-200 кВт
Техничеcкие спецификации ABB DPA UPScale ST 10-200 кВт
Техничеcкие спецификации ABB DPA UPScale ST S2 10-200 кВт
Ключевые особенности
- ИБП DPA UPScale ST основаны на децентрализованной модульной архитектуре, и благодаря применению модулей по 10 кВт и 20 кВт могут быть объединены в параллельные системы суммарной мощностью до 200 кВт в одной стойке, что вкупе с малой занимаемой площадью (0,42 м2) и максимальной плотности мощности 272 кВт/м2, делает их отличным решением для применения в дата-центре и телекоммуникационных приложениях;
- Каждый модуль системы обладает независимым управлением, контроллером, выпрямителем и инвертором, зарядным устройством АКБ и электронным байпасом, а также поддерживает «горячую» замену, что существенно повышает отказоустойчивость за счет отсутствия единой точки отказа;
- Поддерживается резервирование до 180 кВт, с учетом N + 1;
- Широкий диапазон доступных базовых комплектаций позволяет начать с системы небольшой мощности и постепенно наращивать ее оснащение новыми силовыми модулями, вместе с ростом потребностей предприятия;
- Высокие показатели производительности и эффективности для данного класса модульных систем: КПД до 95,5%, входной коэффициент мощности близкий к единице при частичной и полной нагрузке;
- Гармонические искажения входного тока не превышают 3%,
- Коэффициент нелинейных искажений на выходе менее 1,5% для линейной нагрузки и менее 2% — дя нелинейной;
- Фронтальный доступ обеспечивает простоту замены модулей и технического обслуживания;
- Полностью совместимы с дизель-генераторными установками (ДГУ);
- Коммуникационные интерфейсы, доступные без опций, включают в себя порты USB и RS-232, «сухие» контакты
Опции
- Карта модема (Ethernet) или карта модема (GSM);
- Карта SNMP, Modbus;
- Дополнительные батарейные шкафы;
- Параллельная шина для подключения дополнительных стоек;
- Входной / выходной трансформатор;
- Зарядные устройства;
- Температурный датчик для температурной компенсации зарядки батарей
Видео
Технические характеристики ABB DPA UPScale ST 120 кВА
| Основные параметры | ST 120 | ||||
| Количество модулей | 6 | ||||
| Максимальное количество встроенных батарей | – | ||||
| Максимальная выходная мощность | 120 кВт | ||||
| Вых. коэффициент мощности | 1,0 | ||||
| Топология | On-line, двойное преобразование | ||||
| Параллельная способность | До 10 модулей | ||||
| Тип ИБП | Модульный (DPA) | ||||
| Подключение кабелей | Фронтальный доступ | ||||
| ВХОД | |||||
| Входное напряжение, В | 3 x 380/220 В + N, 3 x 400/230 В + N, 3 x 415/240 В + N | ||||
| Диапазон входного напряжения (3x400/230 В) | Нагрузка <100% (–23%, +15%), <80% (–30%, +15%), <60% (–40%, +15%) | ||||
| Входной КНИ тока (THDi), % | <3 % (при 100% нагрузке) | ||||
| Входная частота, Гц | 35–70 | ||||
| Входной коэф. мощности | 0,99 (при 100% нагрузке) | ||||
| ВЫХОД | |||||
| Выходное напряжение, В | 3 x 380/220 В + N, 3 x 400/230 В + N, 3 x 415/240 В + N | ||||
| КНИ выходного напряжения, % | < 1,5 (линейная нагрузка) < 2 (нелинейная нагрузка) | ||||
| Выходная частота, Гц | 50 или 60 | ||||
| Перегрузочная способность | 125 % / 10 мин., 150 % / 60 сек. | ||||
| Несимметрия нагрузки | До 100% | ||||
| Крест-фактор | 3 : 1 | ||||
| ЭФФЕКТИВНОСТЬ | |||||
| КПД, % | До 95,5 | ||||
| КПД в эконом. режиме, % | 98 % | ||||
| ОКРУЖАЮЩАЯ СРЕДА | |||||
| Температура хранения, °C | –25–70°C | ||||
| Окружающая рабочая темп., °C | 0–40°C | ||||
| Рабочая высота над уровнем моря, м | До 1000 без снижения мощности | ||||
| КОММУНИКАЦИИ | |||||
| Коммуникационные интерфейсы | USB, RS-232, SNMP карта (опция), сухие контакты | ||||
| Входные информ. сигналы потребителя | Удаленное выключение, сигнал от генератора | ||||
| СТАНДАРТЫ | |||||
| Безопасность | IEC/EN 62040-1-1, IEC/EN 60950-1 | ||||
| ЭМС | IEC/EN 62040-2, IEC/EN 61000-3-2, IEC/EN 61000-3-3, IEC/EN 61000-6-2 | ||||
| Эксплуатационные характеристики и топология | IEC/EN 62040-3 | ||||
| Сертификация | CE, ГОСТ-Р | ||||
| Вес, габариты | |||||
| Вес (с модулями/ без батарей) | До 262 кг | ||||
| Габариты Ш x В x Г, мм | 550 x 1975 x 770 | ||||
