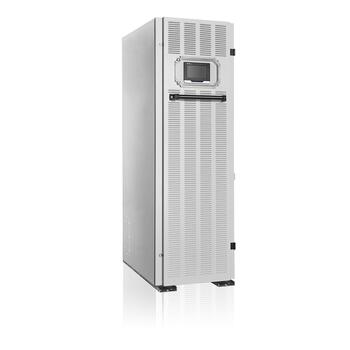

Eaton 9PHD — модульный трехфазный источник бесперебойного питания (ИБП) двойного преобразования, спроектированный для сложных условий эксплуатации. Отличается чрезвычайно защищенным конструктивным исполнением по стандартам IP23 и IP54, с дополнительной защитой от брызг, пыли, вибрации и сейсмического воздействия (опционально). Создан для работы на крупных промышленных предприятиях с высокими критическими нагрузками, предприятий в сферах судостроения, оборонной отрасли, нефте- газопереработки. Наращивание мощностей обеспечивается модулями по 30, 40 или 50 кВт, с общей работой в параллельной системе до 8 ИБП, суммарной мощностью 1,6 мВА. Доступно резервирование по системе N+1. КПД в режиме двойного преобразования — до 96,7%.

---

Инструкция Eaton 9PHD

Брошюра ИБП Eaton 9PHD Marine

---

Ключевые особенности

• Номинальная мощность Eaton 9PHD равна 200 кВА;
• Коэффициент мощности равен единице (кВА = кВт);
• КПД системы в режиме двойного преобразования достигает 97%;
• Корпус источника бесперебойного питания защищен от неблагоприятных воздействий воды, пыли и вибраций по стандартам IP23, IP33 и IP54 (дополнительно);
• Дополнительная защита от сейсмической угрозы;
• Применение прочных панелей корпуса с толщиной полтора миллиметра;
• Модульная конструкция системы позволяет повысить отказоустойчивость и обеспечить внутреннее N+1 резервирование;
• Внутренние компоненты Eaton 9PHD обладает дополнительной защитой, платы системы обладают конформным покрытием;
• Опционально доступна реализация защиты от высоких температур, позволяющая эксплуатировать ИБП в рабочем состоянии при температуре до 55 градусов Цельсия;
• В случае наличия байпаса, возможна непрерывная 125% нагрузка без потери работоспособности;
• Избыточная система охлаждения предполагает наличие индивидуальных управляемых вентиляторов в каждом модуле ИБП;
• Не нуждается в трансформаторах для работы в 3-х и 4-х проводных сетях при напряжениях 380 В – 480 В;
• Конструктивно предполагает возможность подключения безгалогеновых кабелей или кабелей с увеличенным сечением;
• Защита аккумуляторных батарей во внешнем батарейном кабинете от образования газообразного водорода;
• Располагает внутренним переключателем байпаса и выходным выключателем выпрямителя (150 кВт)
• Модификация Eaton 9PHD Marine протестирована для эксплуатации с учетом вибраций, возникающих при использовании в море, и имеет соответствующие сертификаты;
• Модификация Eaton 9PHD Marine имеет дополнительные крепления для фиксации у стены и на полу, а также скомпонована для типов прокладки кабелей на кораблях;
• Имеет 4 коммуникационных разъема MiniSlot для карт расширения, последовательные порты USB, 5 релейных входов, один релейных выход, вход для аварийного отключения питания;
• Управление ИБП осуществляется по средствам сенсорного ЖК-дисплея

---

Опции

• Встроенные трансформаторы гальванической развязки;
• Усиленные шкафы для трансформаторов;
• Внешний переключатель байпаса;
• Усиленные батарейные шкафы с аккумуляторами повышенного срока службы, для версии Marine – защищенные по морским стандаратм;
• Адаптеры SNMP, ModBus/Jbus, релейный адаптер;
• Реализация класса защиты корпуса по стандартам IP33 или IP53;
• Вибродемпферы, монтажные кронштейны;
• Комплект защиты от сейсмической угрозы;
• Автоматический ввод резерва;
• Комплект подключения в одному вводу питания;
• Система мониторинга короткого замыкания на землю;
• Аварийный выключатель;
• Возможность выбора напряжения системы;

---

Стандарты

Eaton 9PHD и Eaton 9PHD Marine

---

Технические характеристики Eaton 9PHD 200 кВА

Общие характеристики
Номинальная выходная мощность ИБП (коэффициент мощности 1,0)	200 кВт
КПД в режиме двойного преобразования	до 97 %
КПД в режиме энергосбережения Energy Saver System (ESS)	> 99 %
Топология инвертора/выпрямителя	Бестрансформаторная, IGBT с широтно-импульсной модуляцией
Уровень шума	30–50 Вт < 60 дБА 80–200 кВт: < 65 дБА при работе в режиме ESS: < 47 дБА
Температура окружающей среды	от 0° C до 40° C на высоте 1000 м над уровнем моря, более высокие значения температуры — опционально
Пылевлагозащита	IP23, опционально: IP33;IP54
Входы
Проводка на входе	3 фазы + нейтральн. + РЕ или 3 фазы + РЕ
Номинальное напряжение (регулируемое) С дополнительным трансформатором	380 В – 480 В, 50/60 Гц 208 В – 690 В, 50/60 Гц
Диапазон входного напряжения	Вход выпрямителя: + 20 %, если напряжение > 440 В +10 %, нижняя граница -15 % при нагрузке 100 %, −40 % при нагрузке 50 % без зарядки батареи вход байпаса от +10% до -15%
Диапазон входных частот	40–72 Гц
Входной коэффициент мощности	0,99
Общее искажение входного тока высшими гармониками (ITHD)	30 кВт: < 4,5 % 40–200 кВт: < 3 %
Возможность плавного пуска	Да
Защита от обратного напряжения	Да
Выходные характеристики
Проводка на выходе	3 фазы + нейтраль + РЕ или 3 фазы + РЕ
Номинальное напряжение (регулируемое) С дополнительным трансформатором	380 В – 480 В, 50/60 Гц 208 В – 690 В, 50/60 Гц
Общее искажение выходного напряжения высшими гармониками (UTHD)	< 1 % (линейная нагрузка 100 %); < 5 % (эталонная нелинейная нагрузка)
Выходной коэффициент мощности	1,0
Допустимый коэффициент мощности нагрузки	0,8 запаздывание — 0,8 опережение
Перегрузка инвертора	10 мин при нагрузке 102−110 %; 60 с при нагрузке 111−125 %; 10 с при нагрузке 126−150 %; 300 мс при нагрузке > 150 %. В режиме работы батареи 300 мс при нагрузке > 126 %
Перегрузка при работе на байпасе	Длительная < 125 %, 10 мс 1000 % Примечание: Внешние предохранители в цепи байпаса могут ограничивать перегрузочную способность!
Характеристики батарей
Тип батареи	VRLA, Ni-CD
Метод зарядки	Технология ABM или Float
Температурная компенсация	Опционально
Номинальное напряжение батареи (VRLA)	от 432 В (36 x 12 В, 216 элем.) или 480 В (40 x 12 В, 240 элем.) Примечание: Комплекты батарей с различным напряжением батареи нельзя подключать параллельно!
Максимальный ток зарядки	30–50 кВт: 29,3 А 80–100 кВт: 58,6 А 120–150 кВт: 87,9 А 160–200 кВт: 117,2 A
Запуск от батареи	Да
Аксессуары
Аксессуары для ИБП	встроенные трансформаторы; класс защиты шкафа IP33, IP54; виброгасители и монтажные кронштейны; сейсмокомплект; устройство АВР; комплект для одностороннего питания; система мониторинга КЗ на землю; аварийный выключатель на 24 В; возможность выбора напряжения системы
Дополнительные шкафы	промышленные батарейные шкафы с батареями длительного срока службы; соответствующий требованиям трансформаторный шкаф для одного или двух трансформаторов; внешний переключатель байпаса для обслуживания.
Коммуникационные возможности	Web/SNMP, ModBus/Jbus, промышленное реле
Коммуникация
MiniSlot	4 коммуникационных разъема
Сетевой/SNMP-интерфейс	Да, стандартный
Последовательные порты	Встроенный разъем и USB устройства
Релейные входы/выходы	5 релейных входов и специальный аварийный выключатель 1 релейный выход
Соответствие стандартам
Безопасность (сертификация CB)	IEC 62040-1
Стандарты ЭМС	IEC 62040-2
Производительность	IEC 62040-3
Сейсмическое тестирование	NEBS GR-63-CORE, зона 4
