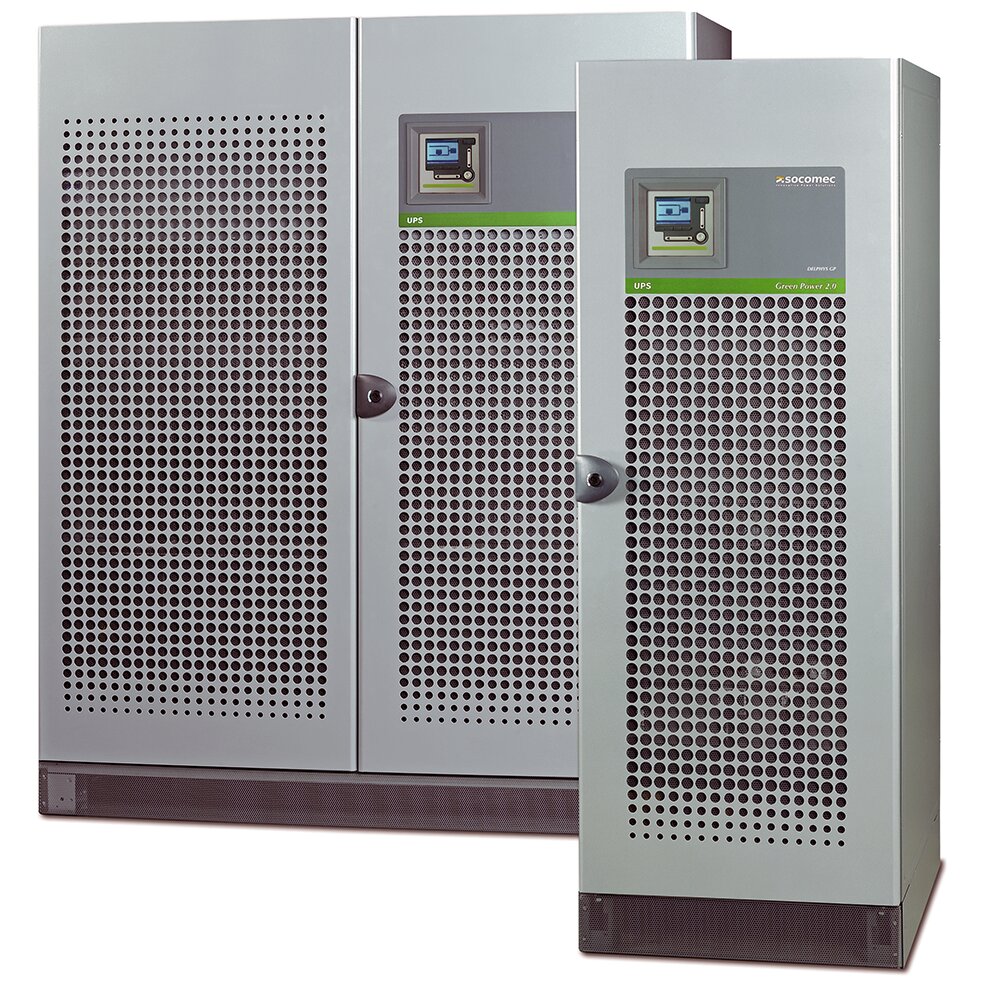

Socomec DELPHYS GP-S 200 кВА

Настройка и инструкция

Открыть брошюру (PDF) Socomec DELPHYS GP-S 200 кВА

Описание

DELPHYS GP-S — источник бесперебойного питания (ИБП) двойного преобразования, спроектированный Socomec специально для работы в условиях повышенной сейсмической активности. Предназначается для защиты энергоснабжения ЦОД, оборудования IT-сферы, телекома, промышленности и различных инфраструктур. ИБП DELPHYS GP-S сертифицированы по стандартам сейсмической безопасности и прошли все необходимые проверки. Конструктивно располагают встроенным байпасом и резервной системой охлаждения. Возможна организация параллельной конфигурации до 4 мВт.

Компания «Юниджет» обладает возможностью подготовки шкафов целого ряда источников бесперебойного питания и иного электрооборудования в соответствии со стандартами сейсмической защиты. Дополнительные подробности вы можете получить у наших специалистов.

---

Ключевые особенности

• Надежное решение для обеспечение энергетической защиты промышленных объектов, центров обработки данных, телекоммуникационных узлов и транспортных инфраструктур, обладающее сейсмической защитой;
• ИБП прошел испытания в аккредитованном ENAC органе в соответствии со стандартной методикой испытаний на сейсмическую безопасность шкафов электроуправления согласно требованиям «Единых строительных норм UBC-1997»;
• В соответствии с требованиями норм ИБП подвергались испытаниям пять раз при половине от максимального уровня в зоне 2А и при максимальном уровне в зонах 2А, 3 и 4;
• Возможность построения параллельной конфигурации до 4 мВт;
• Высокий уровень совместимости с различными инфраструктурами за счет широких возможностей применения централизованного и распределенного обходов, а также двухканальная архитектура, располагающая статическими системами распределения нагрузки;
• Поддержка встроенного байпаса;
• Поддержка защиты от обратных токов;
• Система охлаждения с резервированием основных блоков;
• Интеллектуальная система управления зарядом аккумуляторных батарей;
• Два слота для дополнительных плат расширения и порт USB;
• Удобный многоязычный графический интерфейс;
• Поддержка удаленного мониторинга

---

Опции

• Трансформатор гальванической развязки;
• Аппаратура для изоляции обратных токов;
• Совместно используемая АКБ;
• Зарядное устройство с дополнительным функционалом;
• Внешний байпас;
• Разделенные или общие входные цепи;
• Система синхронизации ACS;
• Дополнительные разъемы для коммуникационных модулей;
• Интерфейсы ADC, Ethernet (WEB/SNMP), ModBus, BaCnet/IP

---

Технические характеристики

Sном (кВА)		160	200	500
Pном (кВт)		160	200	500
Вход/выход		3/3
Параллельная  конфигурация		до 4 МВт
ВХОД
Номинальное  напряжение		400 В 3 фазы
Допуск по напряжению		200 - 480 В
Номинальная  частота		50/60 Гц
Допуск по частоте		±10 Гц
Коэффициент  мощности/THDI		> 0,99 / < 2,5%
ВЫХОД
Номинальное  напряжение		3 фазы + нейтраль 400 В
Допуск по напряжению при статической нагрузке		±1 %, при динамической нагрузке - в соответствии с VFI-SS-111
Номинальная  частота		50/60 Гц
Допуск по частоте		±2% (устанавливается для обеспечения совместимости с генераторной установкой)
Общие искажения выходного напряжения линейная нагрузка		ThdU < 1,5 %
Общие искажения выходного напряжения нелинейная нагрузка (lEC 62043-3)		ThdU < 3 %
Ток короткого замыкания		до 3,4 x Iном
БАЙПАС
Номинальное  напряжение		номинальное выходное  напряжение
Допуск по напряжению		± 15 % (устанавливается от 10% до 20 %)
Номинальная  частота		50/60 Гц
Допуск по частоте		±2% (устанавливается для обеспечения совместимости с генераторной установкой)
КПД
В онлайн-режиме при 40% нагрузке		до 96 %
В онлайн-режиме при 75% нагрузке		до 96 %
В онлайн-режиме при 100% нагрузке		до 96 %
Fast EcoMode		до 99 %
СРЕДА
Рабочая температура окружающей среды		от 10 °C до +40°C (от 15 °C до 25 °C для продления срока службы аккумуляторных батарей)
Относительная  влажность		0 % - 95 % без конденсации
Высота над уровнем моря (макс.)		1000 м без снижения рабочих характеристик (максимум 3000 м)
Уровень шума на расстоянии 1 м (ISO 3746)		< 65 дБА	< 67 дБА	< 72 дБА
Габариты ИБП
Размеры	Ш	700 мм		1600 мм
	Г	800 мм		950 мм
	В	1930 мм
Вес		470 кг	490 кг	1500 кг
Класс защиты		IP20 (опционально возможны другие IP)
Цвета		шкаф: RAL 7012, дверца: серебристо-серый
СТАНДАРТЫ
Безопасность		IEC/EN 62040-1, AS 62040.1.1, AS 62040.1.2
ЭMC		IEC/EN 62040-2, AS 62040.2
КПД		IEC/EN 62040-3, AS 62040.3
Сейсмическое  cоблюдение		Единые строительные нормы UBC-1997, EN 60068-3-3/1993 (сейсмоисследования), EN 60068-2-6/2008 (синусоидальные колебания), EN 60068-2-47/2005 (монтаж).
Сертификат  изделия		CE, RCM (E2376)
