Описание
Tripp Lite SmartOnline — семейство ИБП с двойным преобразованием, от однофазных моделей на 1 кВА / 0,9 кВт до трёхфазных шкафов на 200 кВА. Однофазные SUINT1000XLCD, SUINT2000XLCD и SUINT3000XLCD дают 1 кВА / 0,9 кВт, 2 кВА / 1,8 кВт и 3 кВА / 2,7 кВт при выходном коэффициенте мощности 0,9; SU6000RT3UHV и SU10KRT3UHV — 6000 ВА / 4200 Вт и 10000 ВА / 9000 Вт. Трёхфазные идут тремя рядами: SVT10KX, SVT20KX и SVT30KX, SUTX20K и SUTX40K, S3M30KX…S3M200KX. У всех трёх вход и выход 380/400/415 В (фаза-фаза), топология независимый от напряжения и частоты (VFI), переход на батареи 0 мс.
Широкие возможности по установке оборудования достигаются большим количеством форм-факторов, в которых выпускается данное оборудование.
- Код модели: SU, SUINT, SVT, SUTX
Из чего состоит семейство
Код в начале названия модели говорит, к какому ряду она относится. SUINT и SU…RT3UHV — однофазные, SVT, SUTX и S3M — трёхфазные, с нейтралью и заземлением.
|
Модели
|
Мощность
|
Вход / выход
|
|
SUINT1000XLCD, SUINT2000XLCD, SUINT3000XLCD
|
1 кВА / 0,9 кВт, 2 кВА / 1,8 кВт, 3 кВА / 2,7 кВт
|
220/230/240 В~, однофазные
|
|
SU6000RT3UHV
|
6000 ВА / 4200 Вт
|
200 В, 208 В, 220 В, 230 В или 240 В, однофазный
|
|
SU10KRT3UHV
|
10000 ВА / 9000 Вт
|
200 В, 208 В, 220 В, 230 В или 240 В, однофазный
|
|
SVT10KX, SVT20KX, SVT30KX
|
10 кВА / 9 кВт, 20 кВА / 18 кВт, 30 кВА / 27 кВт
|
380/400/415 В (фаза-фаза), три фазы с нейтралью
|
|
SUTX20K, SUTX40K
|
20 кВА / 20 кВт, 40 кВА / 40 кВт
|
380/400/415 В (фаза-фаза), три фазы с нейтралью
|
|
S3M30KX, S3M40KX, S3M60KX, S3M80KX
|
30 кВА / 27 кВт, 40 кВА / 36 кВт, 60 кВА / 54 кВт, 80 кВА / 72 кВт
|
380/400/415 В (фаза-фаза), три фазы с нейтралью
|
|
S3M100KX, S3M120KX, S3M160KX, S3M200KX
|
100 кВА / 90 кВт, 120 кВА / 108 кВт, 160 кВА / 144 кВт, 200 кВА / 180 кВт
|
380/400/415 В (фаза-фаза), три фазы с нейтралью
|
Однофазные — руководство SUINT…XLCD, редакция E, стр. 123, и спецификации SU6000RT3UHV и SU10KRT3UHV, стр. 2–3. Трёхфазные — брошюра SmartOnline 3-Phase, стр. 7, 9 и 11. Выходной коэффициент мощности: 0,9 у ряда SUINT, 0,7 у SU6000RT3UHV, 0,9 у SU10KRT3UHV и у шкафов S3MX.
Однофазные: SUINT…XLCD и SU…RT3UHV
Ряд SUINT…XLCD рассчитан на сеть 220/230/240 В~ и держит нагрузку при входном напряжении 176-280 В~ (при 100% нагрузке). Подключение — разъёмами: вход C14 у моделей на 1 и 2 кВА, C20 у модели на 3 кВА; выход IEC C13 (4 шт.), IEC C13 (7 шт.) и IEC C13 (6 шт.), C19 (1 шт.).
|
Параметр
|
SUINT1000XLCD
|
SUINT2000XLCD
|
SUINT3000XLCD
|
|
Мощность
|
1 кВА / 0,9 кВт
|
2 кВА / 1,8 кВт
|
3 кВА / 2,7 кВт
|
|
КПД в режиме онлайн
|
91%
|
93%
|
93%
|
|
КПД в экономичном режиме
|
96%
|
96%
|
96%
|
|
Батарей в цепи
|
2
|
4
|
6
|
|
Напряжение батарейной цепи
|
24 В=
|
48 В=
|
72 В=
|
|
Шум
|
< 49 дБА
|
< 52 дБА
|
< 52 дБА
|
|
Габариты Ш×Г×В
|
145 x 320 x 225 мм
|
190 x 390 x 325 мм
|
190 x 390 x 325 мм
|
|
Масса
|
9,5 кг
|
19,4 кг
|
25,8 кг
|

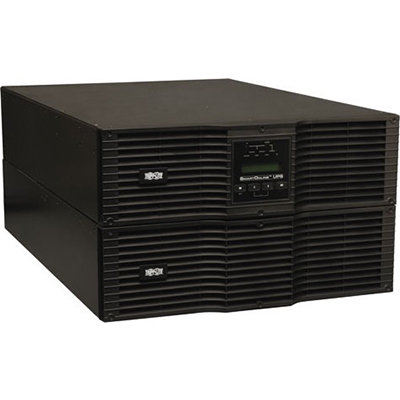

Модели SU6000RT3UHV и SU10KRT3UHV рассчитаны на ту же однофазную сеть и ставятся в стойку или башней. Автономия штатного комплекта батарей у SU6000RT3UHV — 8 мин. при полной нагрузке и 20 мин. при половинной; у SU10KRT3UHV — 4,3 мин. и 12,5 мин. соответственно.
Ряд SUINT — руководство SUINT…XLCD, редакция E, стр. 123: перегрузка < 105%: непрерывный режим; 105-125%: 1 минута; 126-150%: 30 секунд, стабилизация выхода ± 2% (при линейной нагрузке), искажения < 3% (при линейной нагрузке), заряд 6 часов до 90%, интерфейсы — Разъем для аксессуаров, порт USB, порт RS-232. Мощность указана для обычной работы: в режиме преобразования частоты производитель снижает её на 30%. Модели SU6000RT3UHV и SU10KRT3UHV — спецификации 2025 года, стр. 2–3; выходные напряжения обеих — 200 В, 208 В, 220 В, 230 В или 240 В, крест-фактор 3:1. Автономия указана для комплектного батарейного блока, без дополнительных.

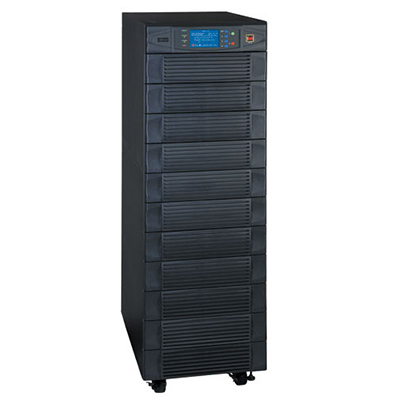

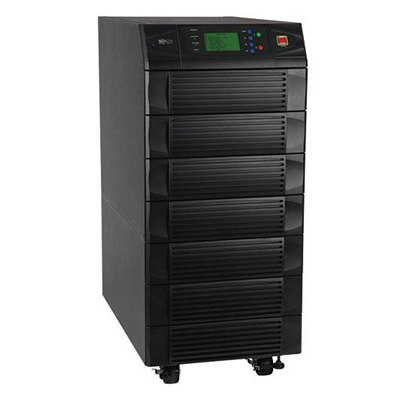

Трёхфазные до 40 кВА: SVT и SUTX
Оба ряда работают от сети 380/400/415 В (фаза-фаза) с нейтралью и держат выход той же величины. Топология — независимый от напряжения и частоты (VFI), с двойным преобразованием; переход с сети на батареи занимает 0 мс у обоих рядов. Батареи у обоих рядов стоят внутри: у SVT это 20, 20 x 2 и 20 x 3 штуки по мере роста мощности, у SUTX — 12 В / 9 Ач (20 x 4 секции). Автономию SVT наращивают батарейными шкафами BP240V135.
|
Параметр
|
SVT10KX
|
SVT20KX
|
SVT30KX
|
SUTX20K
|
SUTX40K
|
|
Мощность
|
10 кВА / 9 кВт
|
20 кВА / 18 кВт
|
30 кВА / 27 кВт
|
20 кВА / 20 кВт
|
40 кВА / 40 кВт
|
|
КПД от сети
|
90%
|
91%
|
92%
|
95%
|
95%
|
|
КПД в экономичном режиме
|
99%
|
97%
|
97%
|
99%
|
99%
|
|
Стабилизация выхода
|
± 1 %
|
± 1 %
|
± 1 %
|
± 1 %
|
± 1 %
|
|
Искажения выхода, линейная нагрузка
|
< 2%
|
< 2%
|
< 2%
|
1%
|
1%
|
|
Батареи
|
20 шт.
|
20 x 2 шт.
|
20 x 3 шт.
|
12 В / 9 Ач (20 x 4 секции)
|
12 В / 9 Ач (20 x 4 секции)
|
|
Масса
|
118 кг
|
178 кг
|
235 кг
|
363 кг
|
383 кг
|
Автономия SVT на внутренних батареях — 11 / 4 мин. при нагрузке 50 % и 100 %; с одним батарейным шкафом BP240V135 она вырастает до 68 / 29 мин. у SVT10KX, 38 / 16 мин. у SVT20KX и 32 / 13 мин. у SVT30KX, с тремя шкафами у SVT10KX — до 206 / 92 мин. У SUTX штатные батареи дают 33 / 21 / 14 минут у SUTX20K и 15 / 9 / 6 минут у SUTX40K при нагрузке 50 %, 75 % и 100 %.
Перегрузку ряды держат ступенями: SVT — 100 – 110% (10 мин.); 111 – 130% (1 мин.); > 130% (1 сек.); SUTX — 105% (в непрерывном режиме); 106 – 125% (10 мин.); 126 – 150% (1 мин.); > 150% (1 сек.).
Мощности, КПД и перегрузка — брошюра SmartOnline 3-Phase, стр. 7 и 9; автономия SVT — оттуда же, стр. 7, автономия SUTX — руководство SUTX, стр. 206. Массы и состав батарей — руководство SVTX, стр. 126, и руководство SUTX, стр. 205–206. Батарейные напряжения SUTX: +/- 272 В (+/- 2 В) поддерживающего заряда, +/- 192 В (+/- 2 В) окончания разрядки. Искажения выхода при нелинейной нагрузке: < 5% у SVT, 3% у SUTX20K и 2% у SUTX40K.
Шкафы S3MX: от S3M30KX до S3M200KX
Старший ряд собран в напольные шкафы и рассчитан на ту же сеть 380/400/415 В (фаза-фаза). Выходной коэффициент мощности 0,9, КПД в режиме двойного преобразования 94% при активной нагрузке 100%; 93,5% при активной нагрузке 50%. Переход с сети на батареи — 0 мс. Тепловыделение производитель приводит отдельно для полной и половинной нагрузки.
|
Модель
|
Мощность
|
Тепловыделение, 100 % нагрузки
|
Тепловыделение, 50 % нагрузки
|
Шум
|
|
S3M30KX
|
30 кВА / 27 кВт
|
5527 БТЕ/ч
|
2994 БТЕ/ч
|
< 60 дБА
|
|
S3M40KX
|
40 кВА / 36 кВт
|
7362 БТЕ/ч
|
3992 БТЕ/ч
|
< 70 дБА
|
|
S3M60KX
|
60 кВА / 54 кВт
|
11054 БТЕ/ч
|
5998 БТЕ/ч
|
< 70 дБА
|
|
S3M80KX
|
80 кВА / 72 кВт
|
14738 БТЕ/ч
|
7984 БТЕ/ч
|
< 75 дБА
|
|
S3M100KX
|
100 кВА / 90 кВт
|
19600 БТЕ/ч
|
9974 БТЕ/ч
|
< 70 дБА
|
|
S3M120KX
|
120 кВА / 108 кВт
|
23507 БТЕ/ч
|
11048 БТЕ/ч
|
< 70 дБА
|
|
S3M160KX
|
160 кВА / 144 кВт
|
31343 БТЕ/ч
|
14731 БТЕ/ч
|
< 73 дБА
|
|
S3M200KX
|
200 кВА / 180 кВт
|
39179 БТЕ/ч
|
18414 БТЕ/ч
|
< 73 дБА
|
Габариты шкафов: 1000 x 300 x 815 мм у S3M30KX и S3M40KX, 1010 x 360 x 790 мм у S3M60KX и S3M80KX, 1015 x 567 x 945 мм у S3M100KX и S3M120KX, 1455 x 567 x 995 мм у S3M160KX и S3M200KX. Масса без внутренних батарей у младших моделей — 60 кг, 61 кг, 108 кг и 113 кг; у старших — 197 кг, 232 кг, 309 кг и 343 кг. С внутренними батареями S3M30KX весит 265 кг, S3M40KX — 316 кг. Младшие модели работают в параллели до трёх штук.
Мощности, тепловыделение, шум и габариты — брошюра SmartOnline 3-Phase, стр. 11–12; шум измерен на расстоянии одного метра. Массы младших моделей — оттуда же, массы S3M100KX–S3M200KX — руководство S3MX редакции B, стр. 280. Внутренние батареи есть только у S3M30KX и S3M40KX; остальным моделям ряда нужен внешний батарейный шкаф.
Проводники и защита на вводе
Производитель задаёт сечения и номиналы автоматов для каждой модели отдельно. Ниже — то, что напечатано в руководствах; окончательный выбор делается по местным нормам и с учётом длины трассы.
|
Модель
|
Фаза
|
Нейтраль
|
Вводной автомат
|
|
SU6000RT3UHV
|
—
|
—
|
40 А, двухполюсный
|
|
SU10KRT3UHV
|
—
|
—
|
—
|
|
SVT10KX
|
10 / 5 мм²
|
8 / 8 мм²
|
—
|
|
SVT20KX
|
8 / 8 мм²
|
6 / 13 мм²
|
—
|
|
SVT30KX
|
6 / 10 мм²
|
4 / 21 мм²
|
—
|
|
SUTX20K
|
8 / 6 мм²
|
—
|
40 A (4-полюсный × 1)
|
|
SUTX40K
|
4 / 16 мм²
|
—
|
100 A (4-полюсный × 1)
|
|
S3M30KX
|
8 / 8 мм²
|
4 / 21 мм²
|
63 А, 3-полюсный
|
|
S3M40KX
|
6 / 13 мм²
|
4 / 21 мм²
|
80 А, 3-полюсный
|
|
S3M60KX
|
4 / 21 мм²
|
42,4 мм²
|
150 А, 3-полюсный
|
|
S3M80KX
|
2 / 34 мм²
|
54 мм²
|
6 предохранителей по 30 А на фазу
|
|
S3M100KX
|
70 мм²
|
70 мм²
|
200 А, 3-полюсный
|
|
S3M120KX
|
95 мм²
|
95 мм²
|
250 А, 3-полюсный
|
|
S3M160KX
|
150 мм²
|
150 мм²
|
400 А, 3-полюсный
|
|
S3M200KX
|
185 мм²
|
185 мм²
|
400 А, 3-полюсный
|
У SUTX отдельно нормирован батарейный ввод: 6 AWG/10 мм² у SUTX20K и 2 AWG/25 мм² у SUTX40K, момент затяжки клемм 2 Н·м и 6 Н·м соответственно.
Где в ячейке два числа, первое — калибр AWG, второе — сечение в мм², как их печатает производитель. SVT — руководство SVTX: сечения на стр. 127, требования к току на стр. 105 — кабель SVT10KX должен выдерживать ток более 40 А, SVT20KX и SVT30KX — более 63 А, длина трассы не более 10 м. При параллельном подключении руководство задаёт SVT20KX и SVT30KX входной и выходной выключатель 300 В, 63 А (стр. 106, раздел параллельной установки); для одиночной установки номинала оно не называет. SUTX — руководство SUTX, стр. 166, таблица 3-1; рекомендованы кабели с ПВХ-изоляцией, стойкой к 105°C; отдельной строки нейтрали в этой таблице нет; на обходную цепь руководство задаёт такой же выключатель — 40 A (4-полюсный × 1) у SUTX20K и 100 A (4-полюсный × 1) у SUTX40K. Модели на 6 и 10 кВА — спецификации 2025 года, стр. 2: номинальный входной ток при максимальной нагрузке 30A у SU6000RT3UHV и 56.1A (200V), 54A (208V), 51A (220V), 48.8A (230V), 46.8A (240V) у SU10KRT3UHV; сечений проводников спецификации не задают. S3MX — руководство редакции D 2019 года, стр. 178, и руководство редакции B 2020 года, стр. 224–225.
Условия эксплуатации и стандарты
Трёхфазные ряды — SVT, SUTX и шкафы S3MX — рассчитаны на высоту до 1000 м, выше производитель снижает ток на 1 % на каждые 100 м подъёма. У SU6000RT3UHV и SU10KRT3UHV в спецификации стоит рабочий диапазон 0–3000 м, а у SUINT3000XLCD — 0–1000 м.
|
Ряд
|
Температура
|
Влажность
|
Шум
|
Стандарты
|
Степень защиты
|
|
SUINT…XLCD
|
0–40 °C
|
5–95 % (без конденсата)
|
< 49 дБА / < 52 дБА
|
EN 62040-1, EN 62040-2, кат. C2
|
—
|
|
SVT
|
0–40 °C
|
до 95 % (без конденсата)
|
Менее 65 дБ на удалении 1 метр
|
IEC/EN 62040-1, IEC/EN 62040-2, кат. C3
|
IP20
|
|
SUTX
|
0–40 °C
|
до 95 % (без конденсата)
|
< 55 дБА / < 60 дБА
|
IEC/EN 62040-1, IEC/EN 62040-2; IEC/EN 61000-4-2; IEC/EN 61000-4-3
|
IP20
|
|
S3MX
|
0–40 °C
|
до 95 % (без конденсата)
|
от < 60 дБА до < 75 дБА
|
IEC/EN 62040-1:2008+A1:2013 (утв. TUV), EN 62040-2:2006 (категория C3) (утв. TUV)
|
IP20
|
SUINT — руководство редакции E: условия на стр. 123, стандарты на стр. 97. SVT — руководство SVTX, стр. 127. SUTX — руководство, стр. 206; высота <1000 м (снижение тока: 1% на каждые 100 м выше 1000 м). S3MX — брошюра SmartOnline 3-Phase, стр. 12: шум зависит от модели, от < 60 дБА у S3M30KX до < 75 дБА у S3M80KX; стандарты — руководства редакции D, стр. 206, и редакции B, стр. 280: обе половины ряда названы одинаково. Степень защиты IP20 — руководства SUTX (стр. 206) и S3MX (стр. 206) и брошюра (стр. 7 и 9); у ряда SUINT производитель её не приводит.
