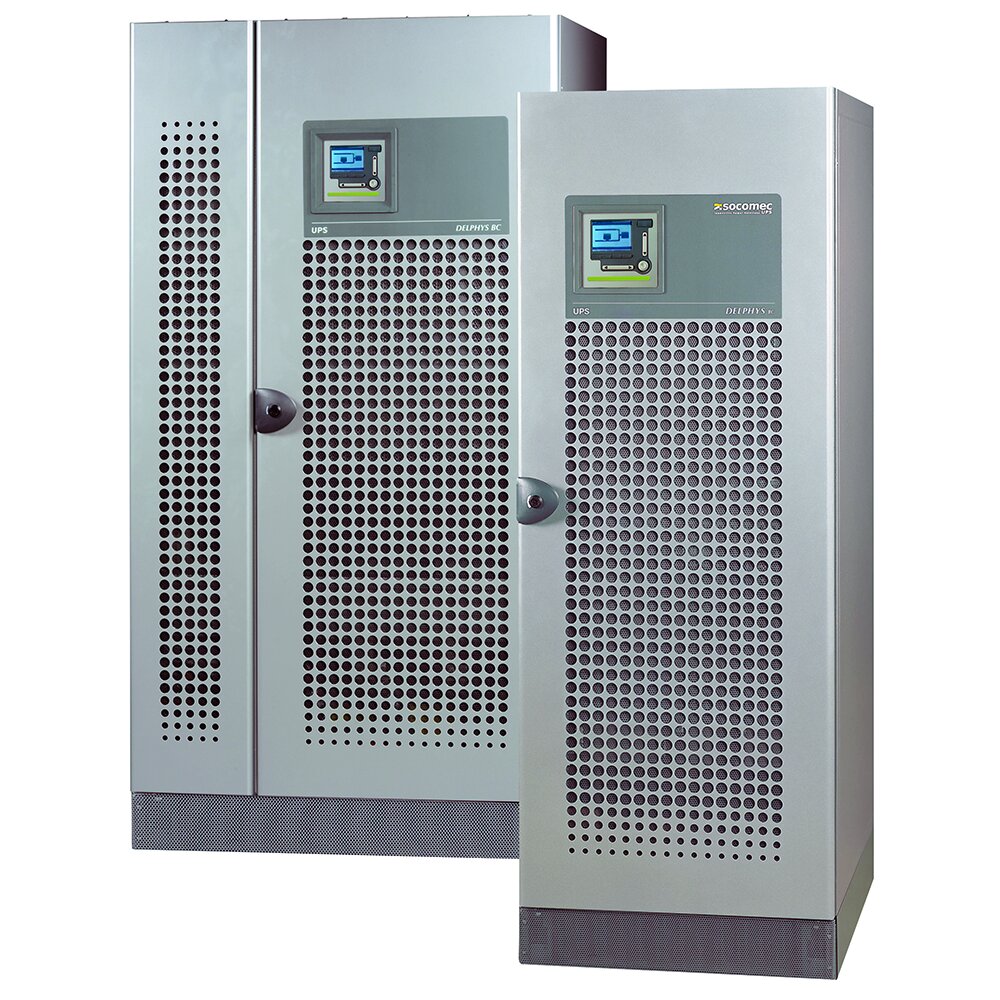

Socomec DELPHYS BC 160 кВА

Настройка и инструкция

Открыть брошюру Socomec DELPHYS BC 160 кВА

Описание

ИБП Socomec Delphys BC является базовой моделью для резервирования оборудования высокой мощности. Выполнен по облегчённой технологии без использования трансформатора гальванической развязки (опция), что повысило производительность и энергоэффективность. Delphys BC прекрасно подойдёт для резервирования самого разного оборудования, в том числе, характеризующегося нелинейными нагрузками, поскольку за счет упрощенной архитектуры и достойной компонентной базы гарантирует высокие показатели отказоустойчивости.

---

Ключевые особенности

• Номинальная мощность Delphys BC — 160 кВА;
• Начальный уровень высокопроизводительных решений Socomec: простое в настройке и обслуживании решение для защиты широкого круга нагрузок: потребителей в IT-секторе, оборудования сферы услуг, различных инфраструктур и малой по мощности промышленной аппаратуры;
• Выходной коэффициент мощности системы равен 0,9;
• Поддержка двух независимых входных сетей;
• Отсутствие необходимости в нейтрали на входе выпрямителя;
• Возможность построения параллельной конфигурации (до 6 ИБП) в целях повышения мощности и уровня резервирования;
• Встроенный ручной байпас в стандартной комплектации;
• Интеллектуальная система управления зарядом аккумуляторных батарей;
• Встроенная защита от обратного тока;
• Двухпроводное подключение АКБ (плюс-минус);
• Удобный ЖК-дисплей с многоязычным интерфейсом;
• Возможность установки двух плат расширения

---

Опции

• Трансформатор гальванической развязки;
• Дополнительный внешний кабинет для АКБ;
• Температурный датчик (внешний);
• Дополнительные зарядные устройства для АКБ;
• Совместно используемая АКБ (параллельная конфигурация);
• Комплект параллельной работы;
• Система синхронизации (ACS);
• Дополнительные программируемые «сухие» контакты;
• ModBus RTU/TCP, Profibus;
• SNMP-плата для удаленного управления и мониторинга

---

Технические характеристики

Sном (кВА)	160	200	300
Рном (кВт)	144	180	270
Параллельная конфигурация	до 6 устройств
ВХОД
Номинальное напряжение	400 В 3 фазы
Допуск по напряжению	240 - 480 В
Номинальная частота	50/60Гц ± 10%
Коэффициент мощности/THDI	0,99/<3%
ВЫХОД
Номинальное напряжение	400 В
Допуск по напряжению	при статической нагрузке ±1 %, при динамической нагрузке - в соответствии c VFI-SS-111
Номинальная частота	50/60 Гц
Допуск по частоте	±2% (устанавливается от 1 % до 8%)
Коэффициент амплитуды	3:1
БАЙПАС
Номинальное напряжение	номинальное выходное напряжение
Допуск по напряжению	±15% (устанавливается от 10 % до 20 %)
Номинальная частота	50/60 Гц
Допуск по частоте	±2% (устанавливается для обеспечения совместимости с генераторной установкой)
КПД
В онлайн-режиме при 100% нагрузке	до 94%
СРЕДА
Рабочая температура окружающей среды	от 0°С до +40°С (от 15 °С до 25°С для продления срока службы аккумуляторных батарей)
Относительная влажность	0 % - 95 % без конденсации
Высота над уровнем моря (макс.)	1000 м без снижения рабочих характеристик (максимум 3000 м)
Уровень шума на расстоянии 1 м (ISO 3746)	<68 дБА		<71 дБА
Габариты ИБП
Размеры (Ш х Г х В)	700 x 800x1930 мм		1000 x 950x1930 мм
Вес	480 кг	500 кг	830 кг
Класс защиты	IP20
Цвета	RAL 7012, с передней дверью серебристого цвета
СТАНДАРТЫ
Безопасность	IEC/EN 62040-1, AS 62040.1.1, AS 62040.1.2
ЭМС	IEC/EN 62040-2, AS 62040.2
КПД	IEC/EN 62040-3, AS 62040.3
Сертификат изделия	CE, RCM (E2376)
