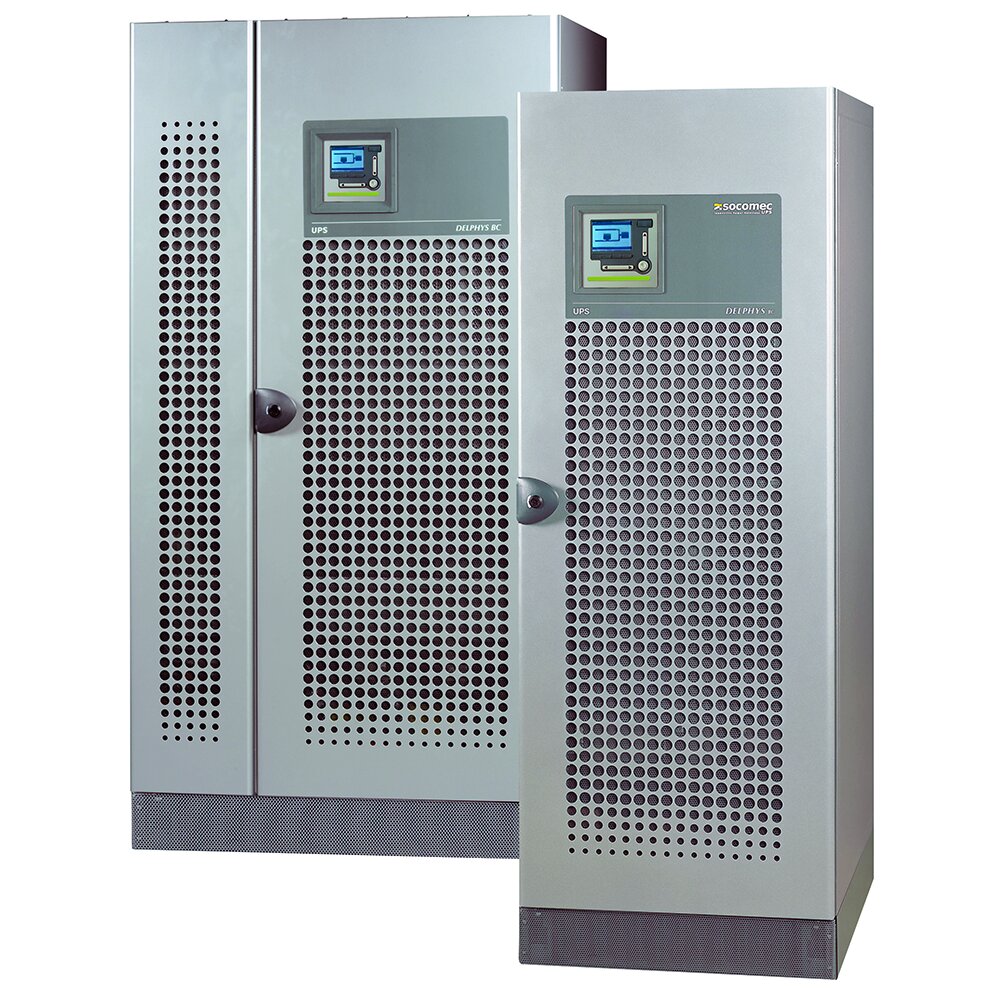

Socomec DELPHYS BC 160, 200 и 300 кВА - трёхфазные ИБП двойного преобразования: 160 кВА / 144 кВт, 200 кВА / 180 кВт и 300 кВА / 270 кВт при выходном коэффициенте мощности 0,9. Шкаф 700 x 800 x 1930 мм у 160 кВА (480 кг) и 200 кВА (500 кг), 1000 x 950 x 1930 мм у 300 кВА (830 кг). Вход 400 В 3 фазы, допуск 240 - 480 В (действуют особые условия), коэффициент мощности входа 0,99, THDi менее 3 %; выход 380 / 400 / 415 В, статический допуск ±1 %. КПД до 95 % у 200 и 300 кВА, до 94 % у 160 кВА.
Для 200 и 300 кВА производитель называет серию предназначенной для питания критически важного и чувствительного оборудования, например серверов данных, и решением для центров обработки данных, здравоохранения, энергетики, инфраструктуры и транспорта, промышленности; для линейки в целом - для серверных помещений, оборудования сферы услуг, инфраструктуры, медицинских учреждений и оборудования небольших промышленных предприятий. Амплитудный фактор нагрузки 3:1; искажение выходного напряжения при нелинейной нагрузке - менее 4 %.
Выходной коэффициент мощности 0,9 даёт на 12 % больше активной мощности, чем у ИБП с коэффициентом мощности 0,8. Две входные сети позволяют питать выпрямитель и байпас от независимых источников, нейтраль на входе выпрямителя не обязательна, аккумулятор подключается двумя проводами (+/-). Встроенная система EBS управляет зарядом батареи, встроенный ручной байпас позволяет обслуживать ИБП без перерыва в электроснабжении. Параллельно работают до шести ИБП (набор для параллельной работы - опция); трансформатор гальванической развязки - опция. Производитель выделяет компактность, небольшой вес, простоту установки и низкий уровень шума.
Автомат кривой D или предохранитель gG на вводе выпрямителя при раздельных вводах
315 А
400 А
630 А
Автомат кривой D или предохранитель gG на вводе байпаса
400 А
400 А
630 А
Ток короткого замыкания инвертора без сети байпаса, 0 - 100 мс
720 А
720 А
900 А
Автомат кривой C на выходе для селективности
до 63 А
до 63 А
до 80 А
Автомат кривой B на выходе для селективности
до 125 А
до 125 А
нет
Кабель на клемму выпрямителя, байпаса и выхода, на полюс
2 x 150 мм²
2 x 150 мм²
2 x 240 / 2 x 150 мм²
Кабель на клемму батареи, на полюс
2 x 240 мм²
2 x 240 мм²
2 x 240 мм²
Средний ток разряда батареи для расчёта кабелей
405 А
504 А
600 А
Число блоков батареи
от 36 до 43 при мощности ниже 144 кВт
от 39 до 43 при мощности выше 160 кВт; от 36 до 43 при мощности до 160 кВт
от 36 до 43 при мощности до 200 кВт; от 39 до 43 при 200 - 225 кВт; от 42 до 43 при 225 - 250 кВт
Параметр
Значение
Защита на вводе
при раздельных вводах выпрямителя и байпаса - своя на каждом; при общем вводе номинал берут по большему из двух; автоматы рассчитаны на перегрузку 150 %, допуск напряжения ввода ±10 % учитывают при выборе
Что выдерживает байпас
I²t полупроводников до 320000 А²с, ток короткого замыкания до 8000 А; защита ввода байпаса защищает кабели, но не тиристоры
Быстродействующий предохранитель на выходе
до 160 А
УЗО на вводе
не меньше 3 А с задержкой, селективное; при отдельной сети байпаса и в параллельной системе - общее на входе ИБП; в параллельной системе уставка - 3 А на число ИБП
Токи утечки
из-за фильтров ЭМС они высокие: заземление подключают раньше сетевых кабелей
Заземление
провод не меньше половины сечения фазных; ножки шкафа соединяют с сеткой фальшпола или заземлением перемычками не меньше 35 мм²; шкаф ИБП клеммой заземления здания не служит
Нейтраль
сечение не меньше фазного; ИБП режим нейтрали не меняет, выходную нейтраль не заземляют, кроме опции TNC; другой режим после ИБП даёт разделительный трансформатор; в сети TN-C нейтраль на выходе ИБП заземлена
Шины подключения, 160 и 200 кВА
медные: кабель медный или с лужёными наконечниками
Момент затяжки клемм
40 Н·м
Защита от обратного тока
в ИБП - плата обнаружения, устройство разрыва цепи - внешнее электромеханическое; на отключающих аппаратах вне зоны ИБП - предупреждающие таблички, они входят в комплект
Перенапряжения в сети
импульсы ограничивают устройствами защиты до 2,5 кВ
Рубильник на вводе, 200 и 300 кВА
в электрощите, на ток полной нагрузки; при отдельной сети байпаса - два
Выходной кабель, 200 и 300 кВА
два метра свободного гибкого кабеля до точки крепления - чтобы ИБП можно было сдвинуть при обслуживании
Батарейные кабели
двойной изоляции BN4-F; защита и сечение даны для 5 м между ИБП и батареей, размер защиты зависит от мощности и времени автономии
Подключение батареи
ошибка полярности повредит ИБП; перед включением батарейной защиты выпрямитель должен быть запущен; шкаф не от производителя не рекомендуется, его совместимость и защиту проверяет монтажник
Кабельные лотки
батарейные, сетевые, выходные и контрольные кабели - раздельно, не ближе 10 см друг к другу; металлические лотки заземляют; кабели не прокладывают рядом с оборудованием, чувствительным к электромагнитному полю
Размещение и условия эксплуатации
Параметр
Значение
Воздух
200 и 300 кВА: вход спереди, выход сверху - рядом можно ставить другое оборудование и батарейные шкафы; боковые панели остаются на месте
От верха ИБП до потолка
не меньше 40 см
Спереди для обслуживания
не меньше 1,5 м; у 200 и 300 кВА органы управления - спереди внизу, интерфейсы связи - внутри двери вверху
Между дверями шкафов, стоящих друг напротив друга
не меньше 210 см
В ряд и спиной к спине
шкафы можно ставить вплотную в ряд; два ИБП - спиной к спине
Основание
бетон или другая негорючая поверхность; на фальшполе - на регулируемой раме Socomec, с отверстиями в плитах перед ИБП для притока воздуха
Помещение
только внутри, без прямого солнца и источников тепла, без токопроводящей и едкой пыли; в коррозионной или промышленной атмосфере - консультация Socomec
Класс защиты
IP20; IP 32 - опция
Перемещение
вдвоём, ИБП всегда стоит вертикально; стропы не короче 150 см, рым-болты M12 - опция; паллетной тележкой по склону или рампе возить опасно
Хранение
дольше 6 месяцев - связаться с Socomec
Назначение
коммерческое и промышленное, вторая электромагнитная обстановка: возможны ограничения установки или меры против помех; для систем жизнеобеспечения, медицинского применения, коммерческого транспорта и ядерных объектов - согласовать с Socomec заранее
Режимы и параллельная работа
Параметр
Значение
Нормальный режим
энергия берётся из сети и преобразуется инвертором; инвертор постоянно синхронизирован с резервной сетью, поэтому нагрузка переходит на неё без перерыва; зарядное устройство поддерживает батарею
Режим байпаса
при перегрузке, которая не проходит, выходе напряжения инвертора за допуски или превышении допустимой температуры внутри нагрузка переходит на резервную сеть без перерыва; после снятия перегрузки инвертор возвращается через несколько секунд
Режим ECO
нагрузка питается от резервной сети через автоматический байпас, КПД до 99 %; при пропадании сети инвертор переходит на батарею; стабильности частоты и напряжения нормального режима не даёт; интервалы по расписанию - с картой NET VISION - опция
Преобразователь частоты
выход 50 или 60 Гц при другой частоте входа; режим включают только при отключённой резервной сети
Режим батареи
при пропадании сети ИБП питает нагрузку от батареи; EBS показывает оставшееся время автономии
Ручной байпас
встроен в ИБП: нагрузка питается от резервной сети, ИБП можно выключить для обслуживания без перерыва питания
Внешний ручной байпас - опция
в главном щите или отдельной панелью; панель - опция; ставят только модель производителя
Работа от генератора
по заводской настройке ИБП на сигнал не реагирует; при вводе в эксплуатацию задают: остановка зарядного устройства, блокировка байпаса или то и другое; допуски резервной сети расширяются - по частоте от ±1 до ±8 %
Конфигурации
автономный ИБП; 1+1 со встроенным байпасом в каждом ИБП; параллельная система n или n+1 до шести ИБП - по запросу, набор для параллельной работы - опция
Параллельная система
сигнальный кабель позволяет разнести ИБП на 25 м и поставить батарейный шкаф рядом с каждым; сечение и длина входных и выходных кабелей, чередование фаз - одинаковые; от общего выключателя до каждого ИБП - не длиннее 25 м; включает только персонал Socomec
Батарея в параллельной системе
распределённая или общая (общая - опция): общая уменьшает площадь, вес батарей, проводку и количество свинца
Трансформатор гальванической развязки - опция
на вход или на выход ИБП; контроллер изоляции - опция
Синхронизация ACS - опция
принимает сигнал внешнего источника и выдаёт его другому ИБП
Связь, батарея и обслуживание
Параметр
Значение
Дисплей и порты, 200 и 300 кВА
7-дюймовый цветной сенсорный дисплей, USB-порт для отчёта и журнала, Ethernet-порт для сервиса
Слоты связи
два, каналы независимы и работают одновременно; карты - опция: ADC + Serial Link, NET VISION, Modbus TCP, BACnet
Карта ADC + Serial Link - опция
4 реле для внешних устройств, 3 входа внешних контактов, вход внешнего датчика температуры, изолированный RS485 с MODBUS RTU; шлюз PROFIBUS / PROFINET подключается к ней
NET VISION - опция
веб- и SNMP-интерфейс, SMTP, DHCP; отключение сетевых рабочих станций; датчик EMD - температура, влажность и сухие контакты
Мониторинг, 200 и 300 кВА - опция
Remote View Pro, шлюз IoT и приложение SoLive, служба SoLink 24/7, выносная панель с сенсорным экраном
Датчик температуры батареи
200 и 300 кВА - датчик температуры батареи в стандарте; внешний датчик температуры - опция, в том числе для 160 кВА; один датчик на несколько батарейных шкафов одного ИБП
Замена батарей
тот же тип и число блоков; тип и поставщика согласуют с Socomec
Хранение батареи
не больше 6 месяцев; подзаряд - при хранении до 25 °C раз в 6 месяцев, при 25 - 30 °C раз в 4 месяца, при 30 - 35 °C раз в 3 месяца, при 35 - 40 °C раз в 2 месяца; выше 40 °C не рекомендуется
Статистика батареи
EBS хранит данные об использовании батареи для анализа
Обслуживание
раз в год, только персонал Socomec или авторизованный сервис; после отключения - 5 минут до снятия панелей
Плановая замена
вентиляторы - в пределах 4 лет при обычных условиях; электролитические и фильтрующие конденсаторы - 5 лет
Что производитель менял в спецификации
Параметр
Спецификация 2015 года
Спецификация 2019 года
Спецификация 2022 года
КПД при полной нагрузке, 200 и 300 кВА
до 94 %
до 95 %
до 95 %
Тепловыделение при номинальной нагрузке, 300 кВА
17300 Вт
17300 Вт
17000 Вт
Тепловыделение при низком входном напряжении и подзаряде, 300 кВА
18000 Вт
18000 Вт
17700 Вт
Номинальное выходное напряжение, 300 кВА
400 / 415 В
400 В
380 / 400 / 415 В
Максимальный ток выпрямителя, 300 кВА
425 А
425 А
436 А
Технические характеристики
Sном (кВА)
160
200
300
Рном (кВт)
144
180
270
Параллельная конфигурация
до 6 устройств
ВХОД
Номинальное напряжение
400 В 3 фазы
Допуск по напряжению
240 - 480 В (действуют особые условия)
Номинальная частота
50/60Гц ± 10%
Коэффициент мощности/THDI
0,99/<3%
ВЫХОД
Номинальное напряжение
400 В (выбираются 380 / 400 / 415 В)
Допуск по напряжению
при статической нагрузке ±1 %, при динамической нагрузке - в соответствии c VFI-SS-111
Номинальная частота
50/60 Гц
Допуск по частоте
±2% (устанавливается от 1 % до 8%) - при синхронизации с сетью байпаса; ±0,01% при отсутствии сети
Коэффициент амплитуды
3:1
БАЙПАС
Номинальное напряжение
номинальное выходное напряжение
Допуск по напряжению
±15% (устанавливается от 10 % до 20 %)
Номинальная частота
50/60 Гц
Допуск по частоте
±2% (устанавливается для обеспечения совместимости с генераторной установкой)
КПД
В онлайн-режиме при 100% нагрузке
до 95% у 200 и 300 кВА, до 94% у 160 кВА
СРЕДА
Рабочая температура окружающей среды
от 0°С до +40°С (от 15 °С до 25°С для продления срока службы аккумуляторных батарей)
Относительная влажность
0 % - 95 % без конденсации
Высота над уровнем моря (макс.)
1000 м без снижения рабочих характеристик (максимум 3000 м)
Уровень шума на расстоянии 1 м (ISO 3746)
<68 дБА
<71 дБА
Габариты ИБП
Размеры (Ш х Г х В)
700 x 800x1930 мм
1000 x 950x1930 мм
Вес
480 кг
500 кг
830 кг
Класс защиты
IP20
Цвета
RAL 7012, с передней дверью серебристого цвета
СТАНДАРТЫ
Безопасность
IEC/EN 62040-1, AS 62040.1.1, AS 62040.1.2
ЭМС
IEC/EN 62040-2, AS 62040.2
Технические характеристики
IEC/EN 62040-3, AS 62040.3
Сертификат изделия
CE, RCM (E2376); для 200 и 300 кВА также UKCA
