Доступные мощности: от 10 кВА до 600 кВА
Производитель: Makelsan
Сферы применения: Автоматизация, Здравоохранение, Инфраструктуры, Промышленность, Телекоммуникации, Транспорт
Тип: On-line
Мощность, кВА: 40
Мощность, кВт: 32
Кол-во фаз вход/выход: 3:3
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 0,8
Напряжение: 220, 230, 240, 380, 400, 415
Наличие аккумуляторов: внешние, внутренние
Подключение в параллель: Да
Трансформатор гальванической изоляции: Опция
Формфактор: Вертикальный корпус (Tower)
Степень защиты корпуса (IP): 20
Шум, дБ (на расстоянии 1 м): 60
Ширина, мм: 460
Высота, мм: 1190
Глубина, мм: 805
Вес, кг: 160
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spb@uni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Настройка и инструкция

Открыть брошюру (PDF) Makelsan Boxer 40 кВА

Российские аналоги с малым сроком поставки

Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.

Описание

Boxer - серия трехфазных моделей ИБП (UPS) c двойным преобразованием бренда Makelsan. Спектр применения включает в себя малые и средние промышленные предприятия, серверы и дата центры, узлы связи, медицина, банки и офисная инфраструктура различных масштабов. Благодаря широкой линейки представленных моделей и выборочного количества аккумуляторных батарей в поставке, источники бесперебойного питания серии Boxer позволяют удовлетворить вопрос защиты и стабильности любой энергосети. Имеют возможность параллельного соединения неограниченного числа аналогичных ИБП. Совместимы с дизель-генераторными установками.


Документация Makelsan Boxer

Руководство Makelsan Boxer 10 кВА - 20 кВА

Руководство Makelsan Boxer 30 кВА - 60 кВА

Руководство Makelsan Boxer 80 кВА - 120 кВА

Руководство Makelsan Boxer 160 кВА - 200 кВА

Руководство Makelsan Boxer 250 кВА

Руководство Makelsan Boxer 300 кВА

Руководство Makelsan Boxer 500 кВА - 600 кВА


Ключевые особенности

  • Онлайн-ИБП Makelsan Boxer — решение двойного преобразования мощностью 40 кВА, построенное с применением IGBT-технологии (биполярные транзисторы с изолированным затвором) выпрямителя и инвертора на основе полностью цифрового (DSP Control) управления;
  • Благодаря применению продвинутых комплектующих, входной коэффициент мощности близок к единице, а коэффициент нелинейных искажений на входе не превышает 3 процентов;
  • КПД системы достигает 93% в режиме двойного преобразования, до 98% в ЭКО-режиме;
  • Широкий диапазон входных напряжений;
  • Широкий диапазон входных частот;
  • Возможность параллельного подключения до 16 ИБП кольцевым кабелем, с возможность централизованного управления с одного ИБП и полной синхронизацией параллельных блоков;
  • Статический и ручной байпасы для выключения ИБП без прерывания питания нагрузки;
  • Автоматическое включение ИБП после разряда и восстановления питания;
  • Поддержка «холодного» старта в отсутствие сети;
  • Полная совместимость с дизель-генераторными установками (ДГУ) с поддержкой «мягкого» старта;
  • Возможность применения ИБП с регенеративной нагрузкой — такой как синхронный двигатель;
  • Встроенная защита от КЗ и перегрузки;
  • Поддержка системы аварийного отключения (EPO) в случае возникновения чрезвычайной ситуации — такой, как пожар, затопление и т.д.;
  • Интеллектуальная система заряда аккумуляторных батарей регулирует зарядный ток (в т.ч. на основе температурного режима), предотвращает полный разряд и поддерживает автоматическое и ручное тестирование, что повышает срок службы АКБ и время автономной работы;
  • Удобный ЖК-дисплей с русифицированным интерфейсом, поддержка журналирования событий;

Опции

  • Дополнительные батарейные шкафы для увеличения времени автономии;
  • Опциональный температурный датчик для внешних батарейных шкафов, обеспечивающий температурную компенсацию;
  • Режим преобразователя частоты 50/60 Гц;
  • Дополнительное зарядное устройство;
  • Двойной вход сети;
  • Опциональный статический байпас;
  • Защита от обратного тока;
  • Трансформаторы гальванической изоляции
  • Платы RS485 и SNMP, «сухих» контактов

Технические характеристики Makelsan Boxer 40 кВА

Модель

Мощность (кВА)

40 кВА

Номинальная активная мощность

32 кВт

Вход

Диапазон входных напряжений

220/380 VAC – 15% + 18% 3P + N + PE

Коэффициент входной мощности

> 0.99 при полной нагрузке

Номинальная частота (Гц)

50/60 Гц

Выпрямитель

IGBT Выпрямитель

THDi

<4%

Выход

Диапазон выходных напряжений

220/380 VAC ЗР + N ± 1%

Время восстановления

При нагрузке 0% - 100% - 0%, выходной допуск максимум 5%, 1% возвращение на ленту <40 мсек

Эффективность

до 93%

Диапазон выходной частоты

В диапазоне 50 ± 0,5% синхронен с сетью, в режиме аккумулятора 50 Гц ± 0,2%

THDv

Линейная нагрузка < 2%

нелинейная нагрузка < 6%

Коэффициент формы (CF)

3:1

Перегрузка

при 125% - 10 мин, при 150% - 1 мин

Аккумуляторы

Количество аккумуляторов  (12DC VRLA)

2х31

Значение зарядки  (С)

Номинальная 0,1 С, может регулироваться

Мощность зарядки

25% от мощности прибора

Внутренние батареи

64 х 7 Ач или 9 Ач



Связь

Интерфейс

RS232 в стандартном исполнении, RS485 и SNMP адаптер опционально

Сухие контакты

Опционально

Протокол

SEC, TELNET

Сертификаты

Качество

ISO 9001 - ISO 14001 - ISO 10001

Безопасность

EN62040 - 1-1, IEN60950

EMC/LVD

EN62040 ·2

Общие сведения

Рабочая температура

Между 0 °C - 40 °C (для аккумуляторов 0 °C  - 25 °C)

Температура хранения

Между 15 °C - 45 °C (для аккумуляторов 10 °C  - 60 °C)

Класс защиты

IP20

Корпус

Окрашен антистатической краской

Влажность

0 – 95%

Рабочая высота

<1000м, Поправочный множитель 1 <2000 м, Поправочный множитель >0,92, <3000 м, Поправочный множитель >0,84

Журнал событий

500 событии с указанием подробностей (Меню состояния сохраняется)

Параллельная работа

Увеличение параллельной мощности до 16 единиц

Emergency Power Off

Стандартное исполнение

Изолирующий трансформатор

Опционально

Вес без аккумулятора (кг)

160

Размеры (ШхВхГ) (мм)

460х805х119

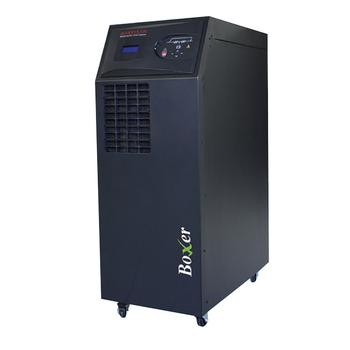

Makelsan Boxer 40 кВА
