Makelsan Boxer 100 кВА

Настройка и инструкция

Открыть брошюру Makelsan Boxer 100 кВА

Описание

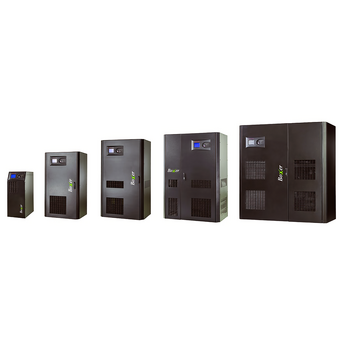

Boxer - серия трехфазных моделей ИБП (UPS) c двойным преобразованием бренда Makelsan. Спектр применения включает в себя малые и средние промышленные предприятия, серверы и дата центры, узлы связи, медицина, банки и офисная инфраструктура различных масштабов. Благодаря широкой линейки представленных моделей и выборочного количества аккумуляторных батарей в поставке, источники бесперебойного питания серии Boxer позволяют удовлетворить вопрос защиты и стабильности любой энергосети. Имеют возможность параллельного соединения неограниченного числа аналогичных ИБП. Совместимы с дизель-генераторными установками.

---

Документация Makelsan Boxer

Руководство Makelsan Boxer 10 кВА - 20 кВА

Руководство Makelsan Boxer 30 кВА - 60 кВА

Руководство Makelsan Boxer 80 кВА - 120 кВА

Руководство Makelsan Boxer 160 кВА - 200 кВА

Руководство Makelsan Boxer 250 кВА

Руководство Makelsan Boxer 300 кВА

Руководство Makelsan Boxer 500 кВА - 600 кВА

---

Ключевые особенности

• Онлайн-ИБП Makelsan Boxer — решение двойного преобразования мощностью 100 кВА, построенное с применением IGBT-технологии (биполярные транзисторы с изолированным затвором) выпрямителя и инвертора на основе полностью цифрового (DSP Control) управления;
• Благодаря применению продвинутых комплектующих, входной коэффициент мощности близок к единице, а коэффициент нелинейных искажений на входе не превышает 3 процентов;
• КПД системы достигает 93% в режиме двойного преобразования, до 98% в ЭКО-режиме;
• Широкий диапазон входных напряжений;
• Широкий диапазон входных частот;
• Возможность параллельного подключения до 16 ИБП кольцевым кабелем, с возможность централизованного управления с одного ИБП и полной синхронизацией параллельных блоков;
• Статический и ручной байпасы для выключения ИБП без прерывания питания нагрузки;
• Автоматическое включение ИБП после разряда и восстановления питания;
• Поддержка «холодного» старта в отсутствие сети;
• Полная совместимость с дизель-генераторными установками (ДГУ) с поддержкой «мягкого» старта;
• Возможность применения ИБП с регенеративной нагрузкой — такой как синхронный двигатель;
• Встроенная защита от КЗ и перегрузки;
• Поддержка системы аварийного отключения (EPO) в случае возникновения чрезвычайной ситуации — такой, как пожар, затопление и т.д.;
• Интеллектуальная система заряда аккумуляторных батарей регулирует зарядный ток (в т.ч. на основе температурного режима), предотвращает полный разряд и поддерживает автоматическое и ручное тестирование, что повышает срок службы АКБ и время автономной работы;
• Удобный ЖК-дисплей с русифицированным интерфейсом, поддержка журналирования событий;

---

Опции

• Дополнительные батарейные шкафы для увеличения времени автономии;
• Опциональный температурный датчик для внешних батарейных шкафов, обеспечивающий температурную компенсацию;
• Режим преобразователя частоты 50/60 Гц;
• Дополнительное зарядное устройство;
• Двойной вход сети;
• Опциональный статический байпас;
• Защита от обратного тока;
• Трансформаторы гальванической изоляции
• Платы RS485 и SNMP, «сухих» контактов

---

Технические характеристики Makelsan Boxer 100 кВА

Модель
Мощность (кВА)	100 кВА
Номинальная активная мощность	80 кВт
Вход
Диапазон входных напряжений	220/380 VAC – 15% + 18% 3P + N + PE
Коэффициент входной мощности	> 0.99 при полной нагрузке
Номинальная частота (Гц)	50/60 Гц
Выпрямитель	IGBT Выпрямитель
THDi	<4%
Выход
Диапазон выходных напряжений	220/380 VAC ЗР + N ± 1%
Время восстановления	При нагрузке 0% - 100% - 0%, выходной допуск максимум 5%, 1% возвращение на ленту <40 мсек
Эффективность	до 93%
Диапазон выходной частоты	В диапазоне 50 ± 0,5% синхронен с сетью, в режиме аккумулятора 50 Гц ± 0,2%
THDv	Линейная нагрузка < 2%
	нелинейная нагрузка < 6%
Коэффициент формы (CF)	3:1
Перегрузка	при 125% - 10 мин, при 150% - 1 мин
Аккумуляторы
Количество аккумуляторов  (12DC VRLA)	2х31
Значение зарядки  (С)	Номинальная 0,1 С, может регулироваться
Мощность зарядки	25% от мощности прибора
Внутренние батареи	нет (только внешние батареи)
Связь
Интерфейс	RS232 в стандартном исполнении, RS485 и SNMP адаптер опционально
Сухие контакты	Опционально
Протокол	SEC, TELNET
Сертификаты
Качество	ISO 9001 - ISO 14001 - ISO 10001
Безопасность	EN62040 - 1-1, IEN60950
EMC/LVD	EN62040 ·2
Общие сведения
Рабочая температура	Между 0 °C - 40 °C (для аккумуляторов 0 °C  - 25 °C)
Температура хранения	Между 15 °C - 45 °C (для аккумуляторов 10 °C  - 60 °C)
Класс защиты	IP20
Корпус	Окрашен антистатической краской
Влажность	0 – 95%
Рабочая высота	<1000м, Поправочный множитель 1 <2000 м, Поправочный множитель >0,92, <3000 м, Поправочный множитель >0,84
Журнал событий	500 событии с указанием подробностей (Меню состояния сохраняется)
Параллельная работа	Увеличение параллельной мощности до 16 единиц
Emergency Power Off	Стандартное исполнение
Изолирующий трансформатор	Опционально
Вес без аккумулятора (кг)	320
Размеры (ШхВхГ) (мм)	880х770х1660
