AEG Protect 2.33 40 кВА

Настройка и инструкция

Открыть брошюру (PDF) AEG Protect 2.33 40 кВА

Описание

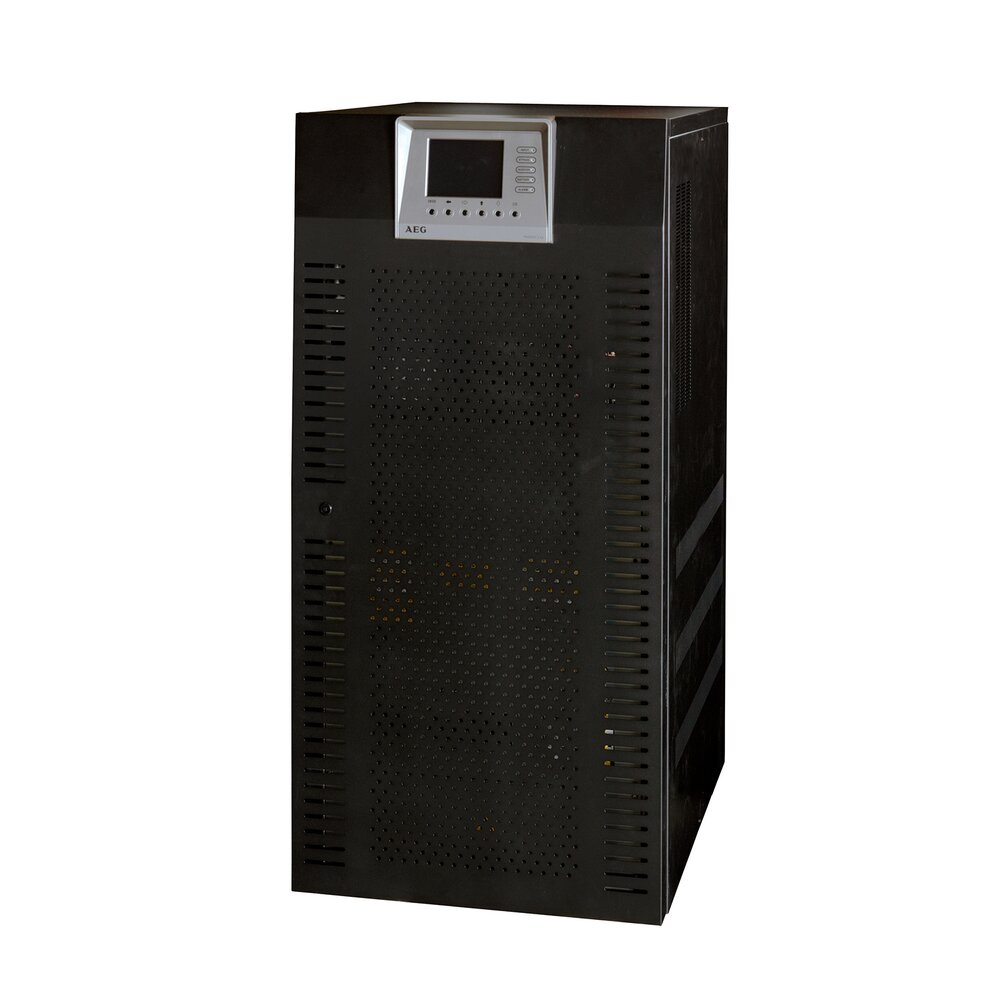

AEG Protect 2.33 2.0 — источник бесперебойного питания (ИБП) двойного преобразования (online), компактное решение промышленного уровня от известного производителя. Ориентирован на работу с различными критическими нагрузками и приложениями, связанными с индустриальной и транспортной инфраструктурами, включая промышленные предприятия, системы автоматизации, транспортные узлы (аэропорты и вокзалы), метрополитен. Продолжительность службы при типичном сценарии эксплуатации составляет 20 лет. Система поставляется как со встроенными аккумуляторными батареями (модели 10 кВА - 40 кВА), так и с внешними батарейными шкафами. Доступны удаленное управление и мониторинг после установки платы SNMP в слот расширения. Управление системой осуществляется по средствам крупного LCD-дисплея с графическим интерфейсом.

---

Инструкция AEG Protect 2.33 10 кВА - 80 кВА

Брошюра AEG Protect 2.33 (рус.) 10 кВА - 80 кВА

---

Ключевые особенности

• Номинальная мощность AEG Protect 2.33 равна 40 кВА;
• В системе реализовано полностью цифровое управление на основе DSP-микропроцессора, архитектура включает в себя IGBT-инвертор и выпрямитель с активной корректировкой коэффициента мощности на входе, что позволяет минимизировать нелинейные искажения входного тока без дополнительных фильтров;
• Применение бестрансформаторной технологии позволило упростить систему и уменьшить ее габариты без ущерба эффективности и производительности;
• Возможность параллельного объединения систем;
• Система управления ИБП обеспечивает высокую отказоустойчивость за счёт применения трёх раздельных DSP-процессоров управления и использования промышленной CAN-шины как внутреннего интерфейса;
• Очень низкий показатель общих искажений тока на входе — менее 1%;
• Входной коэффициент мощности равен 0,99 при 10% нагрузке;
• Эффективность на выходе достигает 95%;
• Широкий диапазон входных напряжений инвертора;
• Полная совместимость с дизель-генераторными установками (ДГУ);
• Удобный фронтальный доступ к компонентам облегчает обслуживание системы;
• Интеллектуальная система сбалансированного заряда аккумуляторных батарей дял увеличения срока службы;
• Графический сенсорный дисплей диагональю 5,7 дюймов обеспечивает удобство управления;
• Коммуникационные возможности представлены слотом расширения, RS232/485, ModBus, EPO, беспотенциальными контактами

---

Технические характеристики AEG Protect 2.33 40 кВА

Мощность	40 кВА / 32 кВт
Вход
Допустимый диапазон напряжения	3 x 400 В (3 ф + Н), от +15 % до -20 %
Частота	50 Гц / 60 Гц ± 5 %
Номинальный входной ток	52 A
Коэффициент гармонических искажений  (THDi)	<1.0 % @ 100 % нагрузка <2.0 % @    50 % нагрузка <5.0 % @    10 % нагрузка
Коэффициент мощности	1.0
Инвертор
Номинальное напряжение	3 x 400 В (3 ф + Н)
Статическая стабильность	1%
Динамическая стабильность	< 2%, при изменении нагрузки 0% - 100% - 0%, время восстановления 1 мс
Частота	50 Гц / 60 Гц ±0.05 %
Скорость синхронизации	±1 Гц/с
Форма кривой напряжения	Чистая синусоида
Общие гармонические искажения	<0.5 % (линейная нагрузка), <1.5 % (нелинейная нагрузка)
Допустимая перегрузка	125 % на 10 мин., 150 % на 60 с
Крест-фактор	3, максимальные нелинейные искажения < 5%
Диапазон коэффициента мощности	0.1 отстающий - 0.1 опережающий
Искажение напряжения при 100% несбалансированной нагрузке	<1 %
Характеристика короткого замыкания	3 x Inom
Эффективность	96,2 %
Статический байпас
Тип	Тиристорный
Напряжение	3 x 400 В (3 ф + Н)
Частота	50 Гц / 60 Гц
Управление	микропроцессорное
Время переключения	немедленно
Допустимая перегрузка	400 % на 10 с
Переключение на байпас	немедленное (для перегрузок >150 %)
Сервисный байпас
Тип	Без перерыва
Напряжение	3 x 400 В (3 ф + Н)
Частота	50 Гц / 60 Гц
Основное
Максимальный зарядный ток	47 A
Эффективность (онлайн)	93,1 %
Масса, вес, время автономной работы
Габариты ИБП Г x Ш x А (мм)	805 x 590 x 1,320
Занимаемое место (м2)	0.475
Вес (без батарей) кг	180
Тип встроенных батарей (2x31)	12 В 18 Ач
Время автономной работы (мин.)	9
Вес со встроенными батерями (кг)	542
Батарейные шкафы
	Внешний батарейный шкаф 1			Внешний батарейный шкаф 3
Габариты Г x Ш x В (мм)	700 x 450 x 1,100			805 x 590 x 1,320
Тип встроенных батарей (2x31)	12 В 12 Ач			12 В 26 Ач			-
Время автономной работы (мин.)	32	20	14	20	14	8	-
Вес (кг)	250			710			-
	Внешний батарейный шкаф 2			Внешний батарейный шкаф 4
Габариты Г x Ш x В (мм)	700 x 450 x 1,100			980 x 650 x 1,322
Тип встроенных батарей (2x31)	12 V 18 Ач			12 V 40 Ач
Время автономной работы (мин.)	57	34	24	40	25	15	10
Вес (кг)	410			1,020
