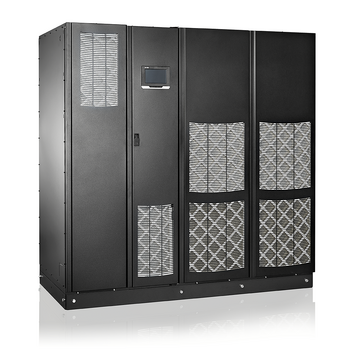

Eaton Power Xpert 9395P 1200 кВА

Стоимость может быть изменена без предварительного уведомления. Информация об оферте.

Настройка и инструкция

Открыть брошюру Eaton Power Xpert 9395P 1200 кВА

Описание

Eaton Power Xpert 9395P — источник бесперебойного питания (ИБП), предназначен для защиты самых ответственных нагрузок, питание которых не может прерываться ни при каких условиях: производственных процессов, высокопроизводительных вычислительных комплексов и ЦОД, энергетических подстанций. Топология с двойным преобразованием обеспечивает чистую синусоиду. Возможна работа нескольких ИБП в параллельной системе. Для снижения затрат ИБП спроектирован так, чтобы не смотря на высокую плотность мощности его было легко и удобно обслуживать. Eaton 9395 Marine - модификация, способная выступать в качестве ИБП для судов или ИБП для морских платформ.

---

Инструкция Eaton 9395P 750 кВА - 1200 кВА

---

Ключевые особенности

• Инженерные навыки и опыт специалистов Eaton позволили довести систему Powerware 9395 до еще более высокого уровня;
• Номинальная мощность Power Xpert 9395P равна 1200 кВА;
• Разработаны для обеспечения продвинутой защиты критически важных приложений, в которых полностью недопустимы перебои электроснабжения: крупные ЦОД и промышленные комплексы, системы управления технологическими процессами, инфраструктуры финансового и банковского секторов, многоуровневые системы безопасности, объекты телекома (включая оборудование интернет-провайдеров и операторов сотовой связи);
• КПД в режиме двойного преобразования достигает 96,3%, высокий уровень эффективности даже при низких нагрузках;
• КНИ потребляемого тока – менее 4,5%, входной коэффициент мощности равен 0,99;
• Допустима непрерывная 115% перегрузка ИБП при работе на байпасе;
• Широкий диапазон коэффициентов мощности;
• Высокие показатели производительности при несбалансированных нагрузках за счет применения адаптивной системы управления модулями;
• Эффективная система энергосбережения, отключающая силовые модули в сценариях отсутствия необходимости в двойном преобразовании – переход от режимов работы происходит менее чем за 2 мс;
• Архитектура системы охлаждения спроектирована для обеспечения непрерывной работы при температуре до 40 градусов Цельсия без снижения эффективности и производительности системы, а в случае повышения температуры охлаждение способно обеспечить продолжительную безотказную работу;
• Поддержка работы нескольких ИБП в параллельном режиме в целях повышения мощности или резервирования, с равномерным распределением нагрузки между участниками системы, без единой точки отказа;
• Унифицированный статический переключатель позволяет наращивать мощности, путем добавления новых силовых модулей, без изменения байпаса;
• Интеллектуальная система контроля заряда аккумуляторных батарей;
• Полная совместимость с ДГУ (дизель-генераторными установками);
• 4 коммуникационных разъема для плат, 5 программируемых релейных входа, один релейный выход;
• Большой набор опций под нужды самых разных предприятий и приложений использования

---

Опции

• Внешние батарейные модули с АКБ увеличенного срока службы;
• Разъем для подключения адаптеров Web /SNMP, ModBus /JBus, Relay, Hot Sync, удаленного дисплея ViewUPS;
• Датчик окружающей среды (температура и влажность) с дополнительными «сухими» контактами;
• Широкий набор опционального программного обеспечения для удаленного управления и мониторинга;

---

Видео

Eaton 9395P

Номинальная выходная мощность ИБП
кВA	1200
кВт	1100
Общие характеристики
КПД в режиме двойного преобразования (полная нагрузка)	95,6%
КПД в режиме двойного преобразования (половинная нагрузка)	96,3%
Адаптивная система управления модулями (VMMS) (двойное преобразование)	Значительное увеличение эффективности при низких нагрузках
Эффективность в системе энергосбережения (ESS)	до 99,3%
Параллельное подключение по технологии Hot Sync	до 7
Внутреннее резервирование N+1 с возможностью избыточного подключения	в 600 : 300 кВA в 900 : 600 кВA в 1100 : 900 кВA
Возможность обновления на месте	да
Топология преобразователя / выпрямителя	ШИМ на IGBT-транзисторах
Низкочастотный шум	78 дБ (300 кВA); < 81 дБ 600 кВA); < 83 дБ (900 кВA); < 85 дБ (1200 кВA)
Высота (макс)	1000 м без снижения мощности (макс 2000 м)
Входные характеристики
Входное подключение	3 фазы + N + PE
Номинальное напряжение (настраиваемое)	220/380, 230/400, 240/415 В 50/60 Гц
Диапазон входного напряжения	+15% / -15% для 400 В или 415 В +15% / -10% для 380 В +10% / -10% для байпаса
Диапазон частоты на входе	45-65 Гц
Входной коэффициент мощности	0,99
Полный коэффициент гармоник тока на входе (ITDH)	< 3% при номинальной нагрузке в режиме двойного преобразования
Возможность плавного пуска	Да
Защита от обратного напряжения	Да, стандартная
Выходные характеристики
Выходное подключение	3 фазы + N + PE
Номинальное напряжение (настраиваемое)	220/380, 230/400, 240/415 В 50/60 Гц
Полный коэффициент гармоник напряжения на выходе (UTHD)	<2% (100% линейная нагрузка); <5% (нелинейная нагрузка)
Выходной коэффициент мощности	0.9 (для моделей 300, 600, 900 и 1200 кВА) 1.0 (для моделей 250, 500, 750 и 1000 кВА)
Допустимый коэффициент мощности нагрузки	0,7 индуктивного – 0,8 емкостного характера
Перегрузка на преобразователь	10 мин 100-110%; 30 сек 110-125%; 10 сек 125-150%; 300 мс >150%
Перегрузка при работе на байпасе	Непрерывная <115%, 20 мс 1000% Примечание! Способность выдерживать перегрузки может быть ограничена номиналом предохранителя
Тип
аккумулятора	VRLA, AGM, Gel, Wet Cell
Метод заряда	Заряд при постоянном напряжении с ограничением по току или технология Eaton ABM
Температурная компенсация	Дополнительно Опционально
Номинальное напряжение батареи (свинцово-кислотной)	480 В (40 x 12 В, 240 элем)
Зарядный ток / модель Макс* A	600 240
*ограничен максимальным значением номинального тока ИБП на входе
Размеры и вес (ш×г×в)
300 кВА	1350 × 880 × 1880 мм				830 кг
600 кВА	1890 × 880 × 1880 мм				1440 кг
900 кВА	3710 × 880 × 1880 мм				2680 кг
1200 кВА	4450 × 880 × 1880 мм				3120 кг
Опции
	Внешние батарейные модули с батареями увеличенного срока службы, разъем X-Slot для подключения (Web/SNMP, ModBus/Jbus, Relay, Hot Sync, удаленного дисплея ViewUPS-X), встроенный ручной байпас для модели 300 кВА
Связи
X-Slot	4 коммуникационных разъема
Релейные входы/выходы	Программируемые 5/1
Соответствует стандартам
Безопасность (сертификат CB)	IEC 62040-1
ЭМС	IEC 62040-2
Производительность	IEC 62040-3
