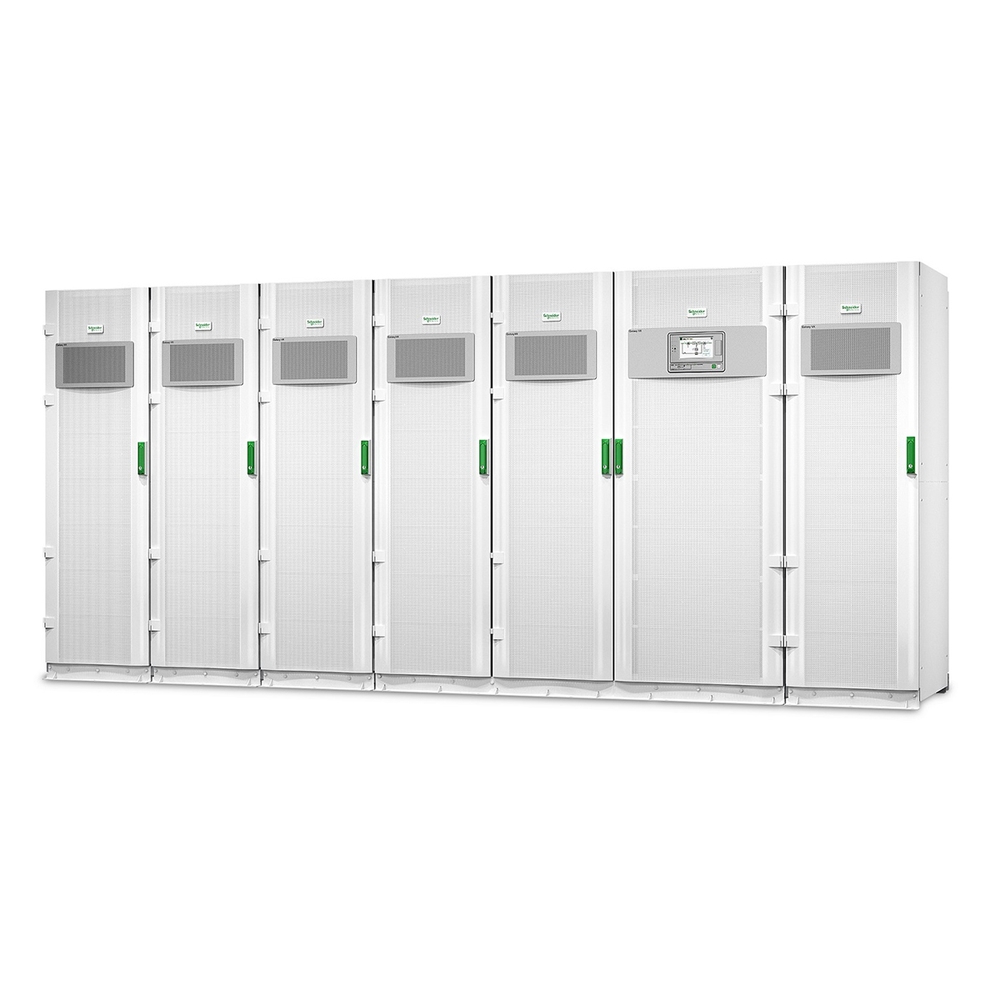

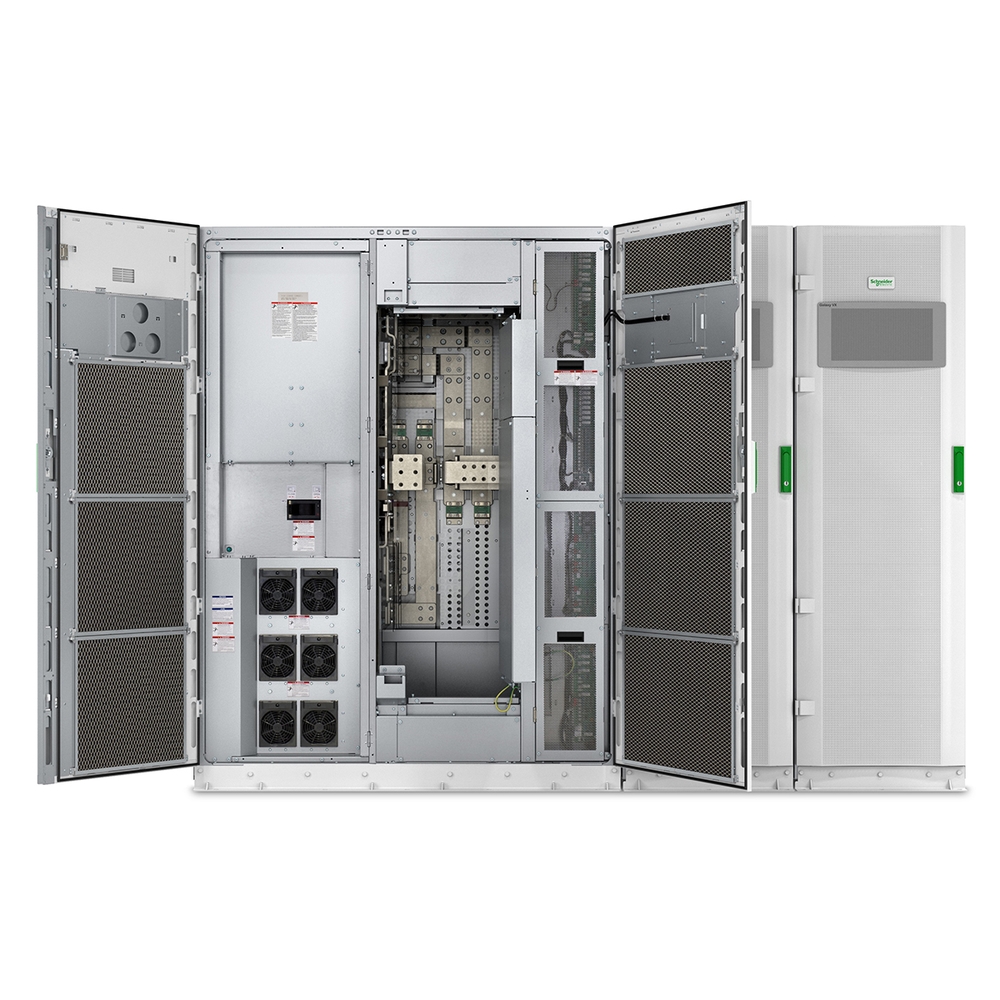

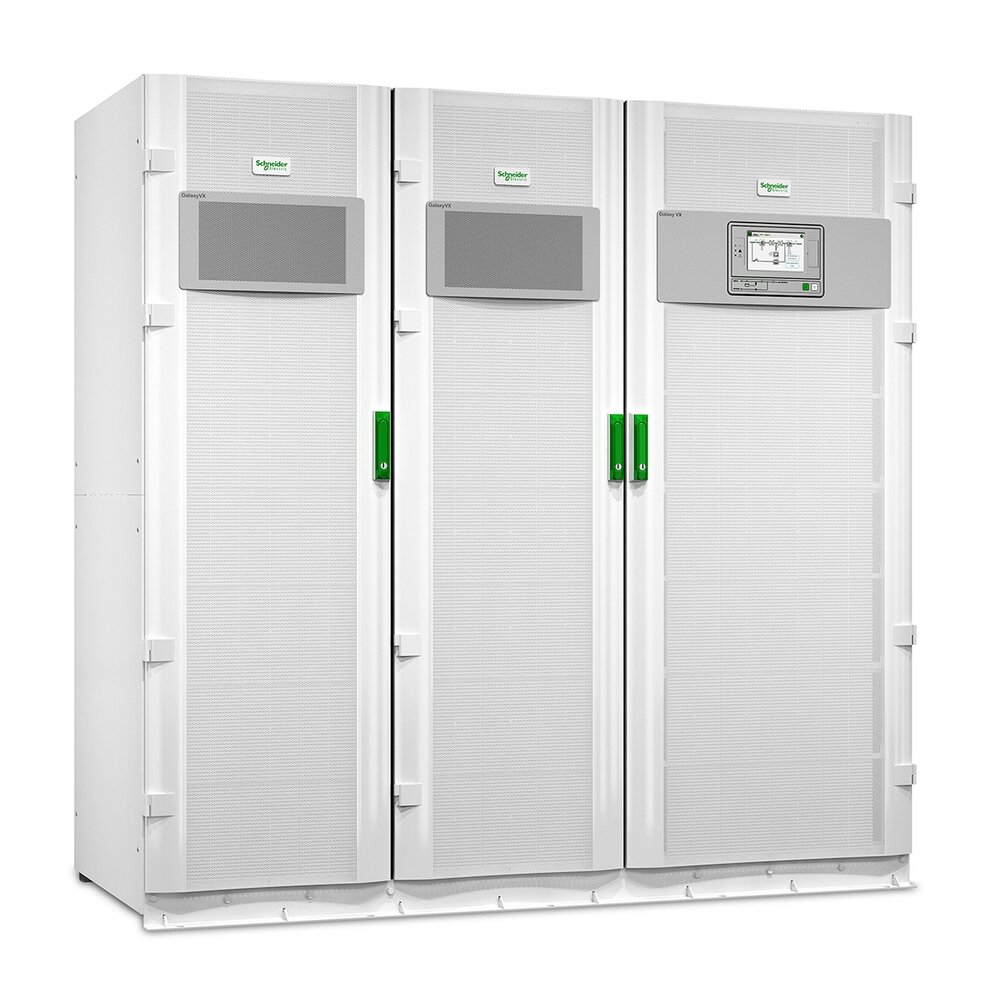

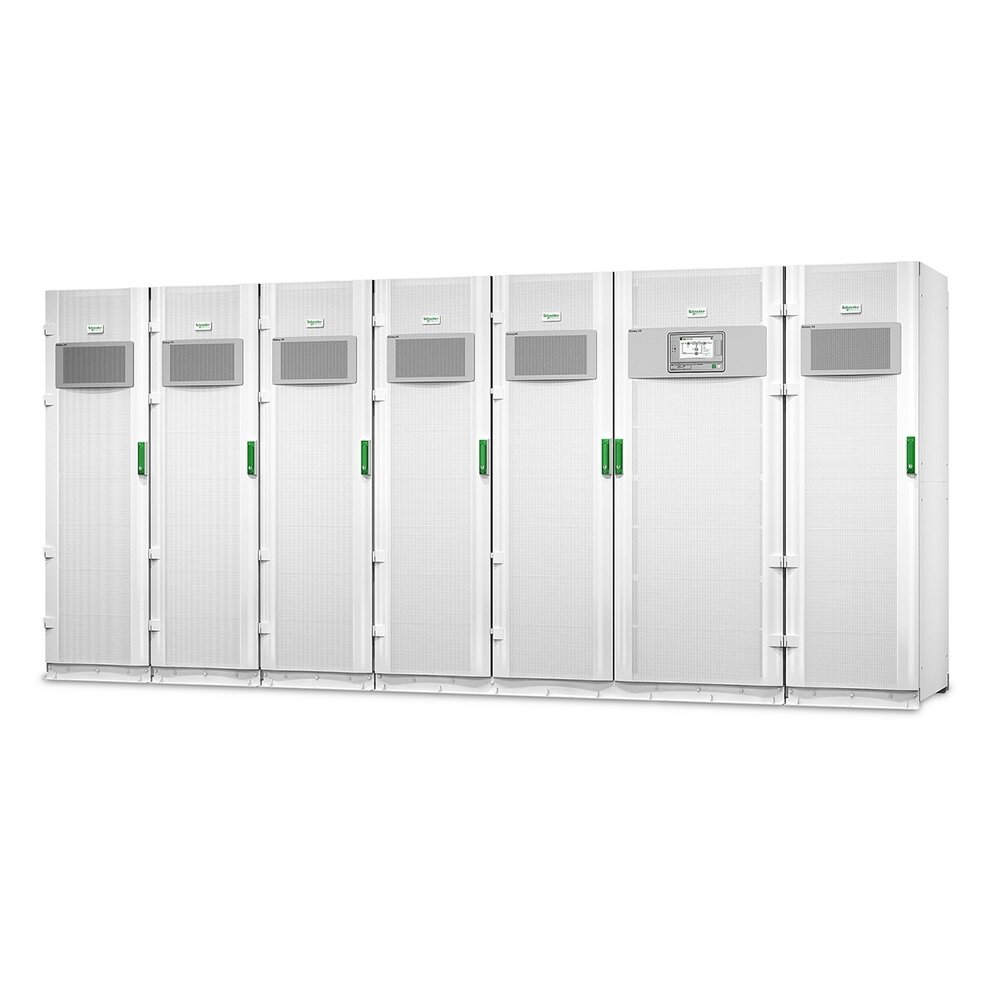

Galaxy VX 1250 кВА

Настройка и инструкция

Открыть брошюру Galaxy VX 1250 кВА

Описание

Galaxy VX — последнее поколение ИБП для ЦОД и высокопроизводительных вычислений, промышленного применения. Мощное масштабируемое решение, спроектированное для удовлетворения запросов самых требовательных приложений. Обладает впечатляющими производительностью и уровнем резервирования, основанном на параллельном подключении нескольких систем. Система способна продолжительное время функционировать на температурах до 40 градусов без потери мощности. Обладает широким набором коммуникационных портов и удобным управлением через сенсорный экран.

---

Инструкция Galaxy VX

Руководство по установке Galaxy VX

Расширенные технические характеристики Galaxy VX

---

Ключевые особенности

• Galaxy VX – совершенное решение в новейшей линейке высокопроизводительных источников бесперебойного питания производства Schneider-Electric, мощностью 500 кВт, 625 кВт, 750 кВт, 1000 кВт, 1250 кВт и 1500 кВт, с возможностью создания параллельной системы до 4 мВт;
• Модульный дизайн системы, состоящей из полностью функциональных 250 кВт-кабинетов, позволяет со временем нарастить суммарную мощность системы и увеличить уровень резервирования;
• КПД в высокоэффективном режиме (ECOnversion) достигает 98,8%, в режиме двойного преобразования – 96,4%;
• Широкий диапазон входного напряжения и частот;
• Показатель искажения напряжения при нелинейно нагрузке не превышает 3%;
• Разработаны для применения в крупных ЦОД уровней Tier 3 и Tier 4, крупных промышленных производственных и обрабатывающих предприятиях;
• Коэффициент входной мощности равен единице (кВА = кВт) при обычных условиях работы (до 40 °C)
• Коэффициент мощности нагрузки (без снижения мощности) - от 0.7 запаздывающего до 0.5 опережающего;
• Применяется четырехступенчатая технология инвертора, с применением IGBT-технологии (без трансформатора), в целях повышения надежности и отказоустойчивости;
• Перегрузочная способность в режиме байпаса 110% непрерывно;
• Возможность построения параллельной конфигурации – три ИБП для резервирования (N+1), два ИБП для увеличения мощности;
• Возможность внешней синхронизации для поддержки синхронной конфигурации 2N и внутренней синхронизации с альтернативным источником - для одиночных систем;
• Полная совместимость с дизель-генераторными установками (ДГУ);
• Встроенная защита от обратного тока;
• Многоуровневая защита аккумуляторных батарей с 3-уровневой системой мониторинга и контроля, включая от неблагоприятного воздействия окружающей среды (в т.ч. температуры), перезаряда и переразряда;
• Несколько режимов заряда аккумуляторных батарей для продления срока службы и адаптации под сценарии работы предприятия;
• Совместимость с батареями с жидкостным элементом, Li-ion, Ni-Cd, VRLA и Flywheel;
• Возможность монтажа системы вплотную к стене или в углу без ущерба охлаждению и производительности;
• Класс защиты – IP20
• Сертифицирован по стандартам IBC2012 и CBC2013 для защиты от сейсмической угрозы;
• Пылезащитный фильтр в стандартной комплектации;
• Возможность как верхнего, так и нижнего кабельного ввода;
• Продвинутое программное обеспечение для интеграции системы в виртуальную сеть предприятия;
• Крупный 7-дюймовый сенсорный ЖК-дисплей с графическим интерфейсом;
• Поддержка Fast Ethernet, ModBus, аварийного отключения питания (EPO), слотом для плат сетевого управления

---

Опции

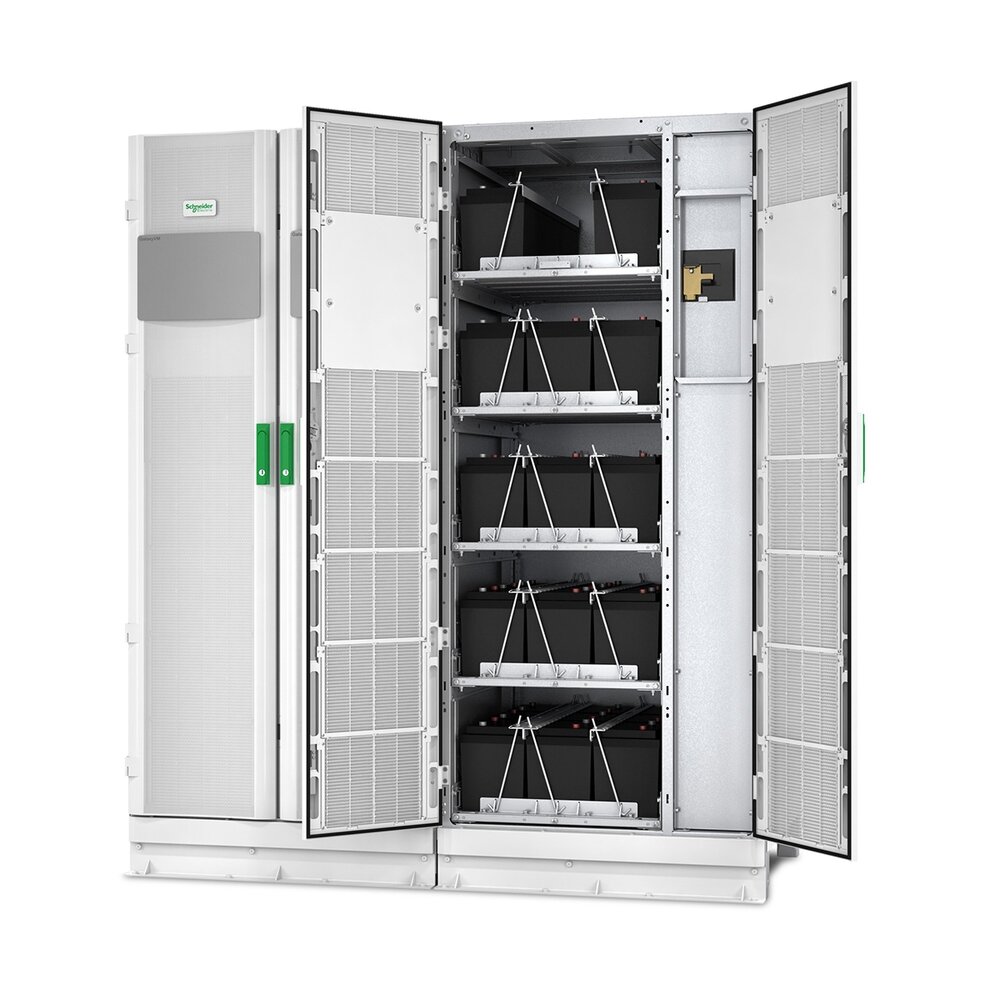

• Дополнительные батарейные шкафы с верхним вводом кабелей для увеличения времени автономной работы;
• Кастомизированные батарейные шкафы с передним расположением клемм;
• Дополнительный 10-дюймовый ЖК-дисплей с поддержкой удаленного управления;
• Карта ModBus (RS-485)

---

Модификации

Galaxy VX со шкафом ввода-вывода на 1500 кВт
GVX1250K1250HS	Galaxy VX 1250 кВт 400 В, запуск 5x8
GVX1500K1250HS	Galaxy VX 1250 кВт с резервированием N+1 ИБП 400 В, запуск 5x8
GVX1250K1500HS	Galaxy VX 1250 кВт 400 В с возможностью расширения до 1500 кВт, запуск 5x8

---

Видео

Galaxy VX

---

Технические характеристики Galaxy VX 1250 кВА

Galaxy VX
Вход
Выпрямитель		IGBT
Входное напряжение		380 В/400 В/415 В +20% /-15%, 3PH + PE
Входное соединение		Одинарное или двойное
Частота		50 Гц номинал (40 – 70 Гц)
Коэффициент входной мощности		>0.99
THDi		<3% при 100% загрузке
Точность защиты от короткого замыкания		100 кА
Выход
Инвертор		4-уровневый IGBT, бестрансформаторный
Выходное напряжение		380 В/400 В/415 В 3PH + N + PE
Коэффициент мощности нагрузки		От 0.7 запаздывающий до 0.5 опережающий без снижения мощности
Регулировка выходного напряжения		+/-1%
Регулировка выходной частоты		50 Гц +/- 0.1%
Перегрузочная способность при номинальном режиме работы		150% на 60 сек при 40°C
Перегрузочная способность в режиме байпаса		110% непрерывная
Коэффициент выходной мощности		1.0
Допустимые искажения напряжения (THD)		<2% при 100% линейной нагрузке; <3% при 100% нелинейной нагрузке
Параметры постоянного тока
Номинальное напряжение шины постоянного тока		480 В DC
Тип энергоносителя		VRLA, литий-ионные АКБ, свинцово-кислотные АКБ, супермаховик
Эффективность
Двойное преобразование		До 96.4%
Режим ECOnversion		До 98.8%
ЭКО-режим		До 99%
Коммуникационные возможности
Панель управления		Цветной сенсорный LCD-дисплей, Modbus TCP/IP,  SNMP,  E-mail, Modbus RS-485 (опция)
Габариты
1000 кВт I/O Шкаф, (В x Ш x Г), мм		1500 кВт I/O Шкаф, (В x Ш x Г), мм
500 кВт ИБП	1970 x 2700 x 900	1000 кВт	1970 x 4400 x 900
750 кВт ИБП	1970 x 3300 x 900	1250 кВт	1970 x 5000 x 900
1000 кВт ИБП	1970 x 3900 x 900	1500 кВт	1970 x 5600 x 900
Сертификация
Безопасность	CE, IEC 62040-1	Сейсмическая устойчивость	IBC2012
EMC/EMI/RFI	IEC 62040-2	Производительность	IEC 62040-3 VFI-SS-111
Класс защиты		IP20
Окружающая среда, опции
Рабочая температура	От 0 до +40 ºC	Относительная влажность	0 – 95% без конденсации
Высота над уровнем моря без снижения мощности	1000 м	Опции	Воздушный фильтр, плата интерфейса реле, заводская проверка на уровне системы
