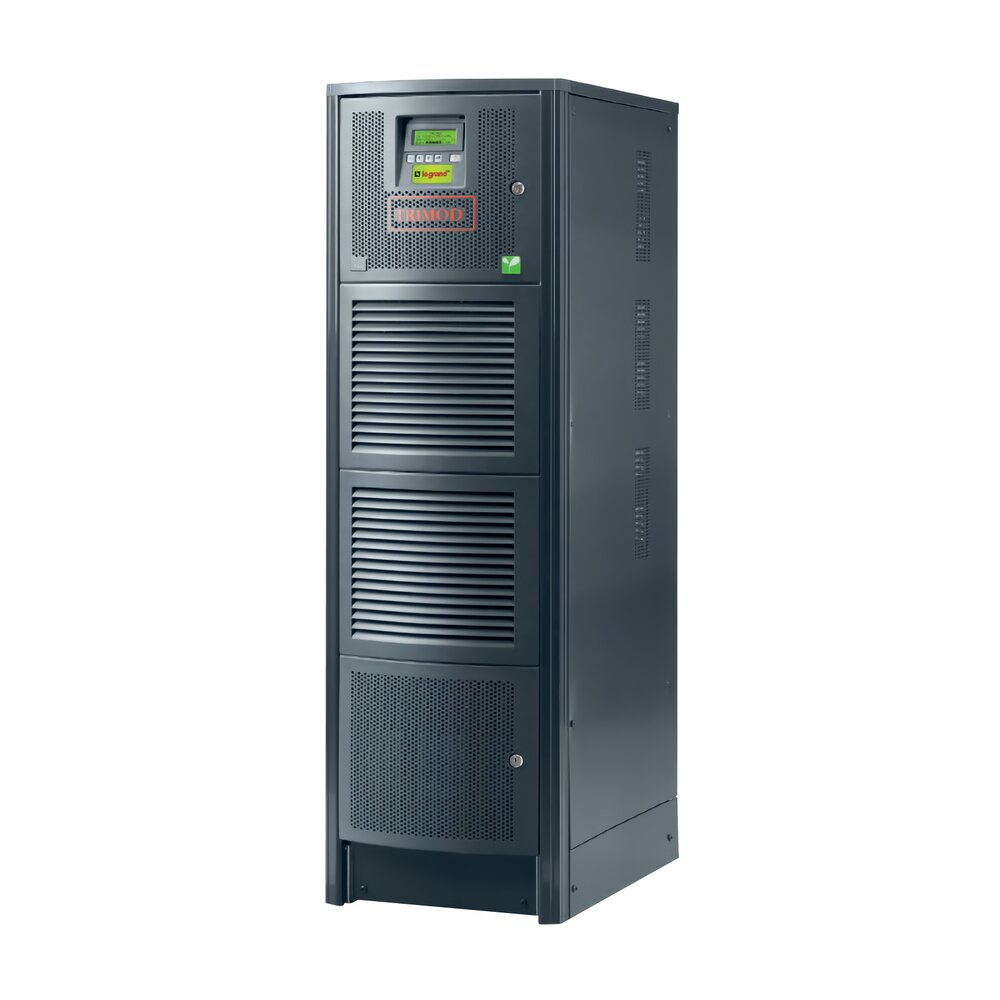

Legrand TRIMOD HE 20 кВА
Выберите мощность:
- актуального курса валют ЦБ РФ
Настройка и инструкция
Открыть брошюру Legrand TRIMOD HE 20 кВАКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП Legrand TRIMOD HE, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Российские аналоги с малым сроком поставки
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.
Описание
TRIMOD HE – модель трехфазного модульного ИБП (UPS) c двойным преобразованием от бренда Legrand. Ранее выпускался компанией Metasystem. Нацелен на использование в центрах обработки данных, в среде серверного, телекоммуникационного и производственного оборудования. Благодаря модульной архитектуре позволяет легко зарезервировать или нарастить мощности источника бесперебойного питания вместе с увеличением энергозатрат от оборудования на предприятии. Оборудован информационным LCD-дисплеем, имеет встроенный сервисный байпас. Наделе широким функционалом журналирования статистических данных.
Техническое руководство ИБП Legrand
Ключевые особенности

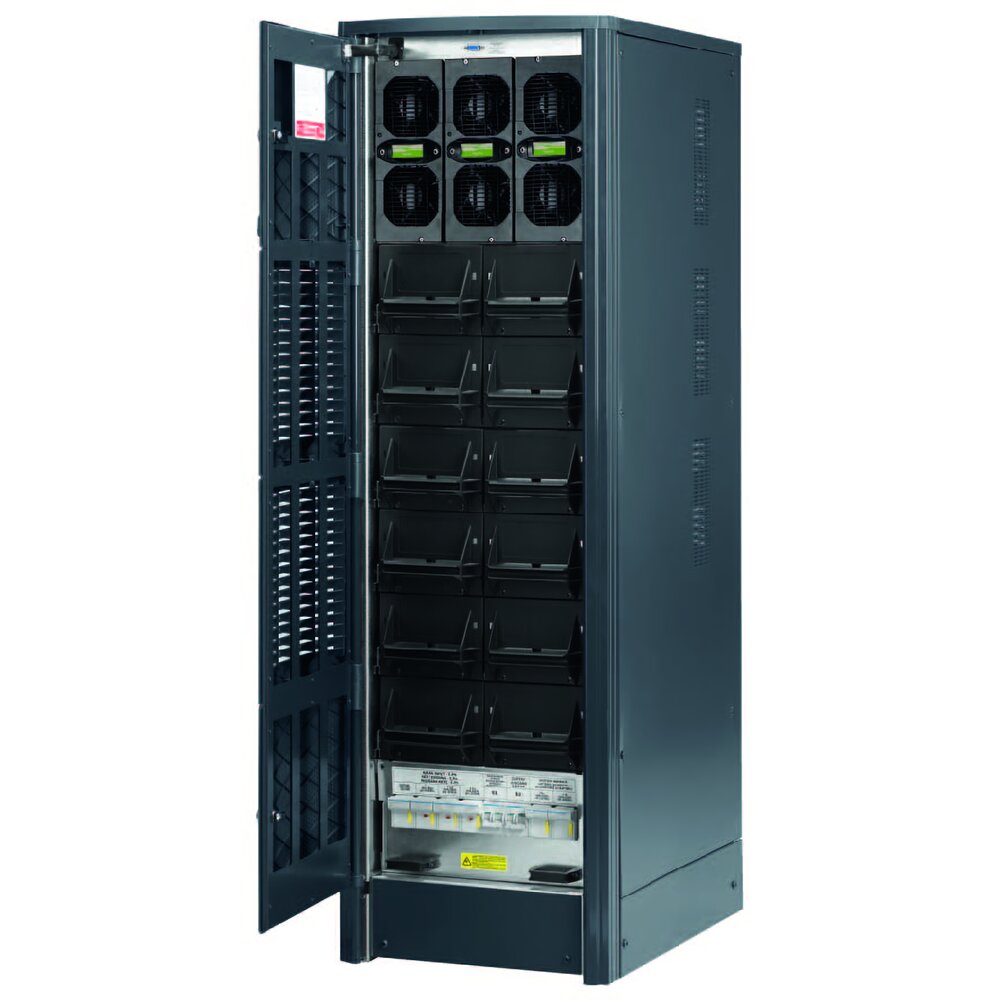

- Модульные источники бесперебойного питания Legrand TRIMOD HE представлены в модификации на 20 кВА (3 силовых модуля) — и более;
- Полностью децентрализованная модульная архитектура без единой точки отказа обеспечивает высокие показатели эффективности и отказоустойчивости в различных IT-приложениях, включая небольшие ЦОДы и серверные комнаты, телеком;
- Трехфазная система строится из однофазных силовых модулей, с поддержкой конфигураций 3/3, 1/1, 3/1, 1/3;
- В системе с тремя независимыми выходами можно организовать резервирование по фазам;
- Компактные и легкие силовые модули на 3,4 кВА, 5 кВА и 6,7 кВА с поддержкой «горячей» замены;

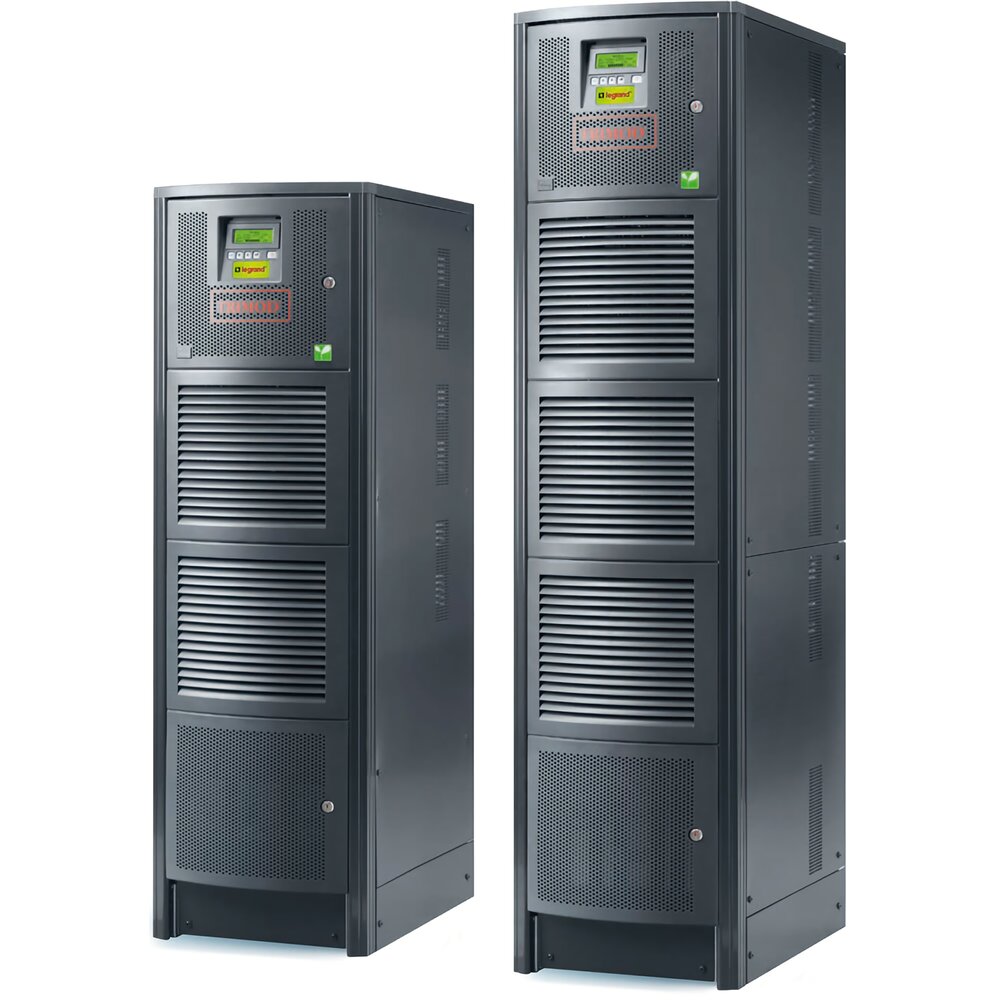

- Компактные габариты шкафов в двух вариантах — стандартном и с большей высотой, в которые можно установить большее число АКБ;
- Суммарный коэффициент гармоник тока (при 100% нагрузке) на входе не превышает 3%, на выходе — 1%;
- Коэффициент мощности, равный единице;
- КПД системы достигает 96%;
- Крайне простой монтаж системы может быть выполнен без участия специалистов;
- Интеллектуальная система заряда батарей для повышения срока их службы
Модификации и опции
| ИБП | |||||||||||||||
|
| НОМИНАЛЬНАЯ МОЩНОСТЬ, кВА | АВТОНОМНАЯ РАБОТА, МИН. | КОЛ-ВО И ТИП ШКАФОВ | МАССА, кг | |||||||||||
| 3 104 42 | 10 | 11 | 1A | 167 | |||||||||||
| 3 104 43 | 10 | 17 | 1A | 223 | |||||||||||
| 3 104 44 | 10 | 35 | 1A | 279 | |||||||||||
| 3 104 02 | 10 | 49 | 1B | 350 | |||||||||||
| 3 104 43 + 3 107 58 | 10 | 68 | 2A | 527 | |||||||||||
| 3 104 45 | 15 | 13 | 1A | 220 | |||||||||||
| 3 104 46 | 15 | 21 | 1A | 279 | |||||||||||
| 3 104 07 | 15 | 29 | 1B | 350 | |||||||||||
| 3 104 46 + 3 107 60 | 15 | 33 | 2A | 413 | |||||||||||
| 3 104 46 + 3 107 63 | 15 | 57 | 2A | 550 | |||||||||||
| 3 104 47 | 20 | 9 | 1A | 220 | |||||||||||
| 3 104 48 | 20 | 14 | 1A | 279 | |||||||||||
| 3 104 13 | 20 | 20 | 1B | 350 | |||||||||||
| 3 104 48 + 3 107 62 | 20 | 35 | 2A | 572 | |||||||||||
| 3 104 47 + 2 x 3 107 63 | 20 | 59 | 3A | 574 | |||||||||||
| 3 104 17 | 30 | 8 | 1B | 325 | |||||||||||
| 3 104 18 + 3 107 63 | 30 | 12 | 2A | 434 | |||||||||||
| 3 104 19 + 3 107 63 | 40 | 8 | 2A | 564 | |||||||||||
| 3 104 19 + 2 x 3 107 58 | 40 | 16 | 3A | 801 | |||||||||||
| 3 104 19 + 3 x 3 107 59 | 40 | 38 | 4A | 439 | |||||||||||
| 3 104 19 + 4 x 3 107 64 | 40 | 60 | 5A | 1663 | |||||||||||
| 3 104 20 + 2 x 3 107 58 | 60 | 9 | 3A | 830 | |||||||||||
| 3 104 20 + 2 x 3 107 64 | 60 | 15 | 3A | 942 | |||||||||||
| 3 104 20 + 4 x 3 107 63 | 60 | 27 | 5A | 1579 | |||||||||||
| СИЛОВЫЕ ШКАФЫ | |||||||||||||||
|
| НОМИНАЛЬНАЯ МОЩНОСТЬ, кВА | ТИП ШКАФА | АВТОНОМНАЯ РАБОТА, МИН. | КОЛ-ВО УСТАНОВЛЕННЫХ БАТАРЕЙНЫХ ЯЩИКОВ | МАССА, кг | ||||||||||
| 3 103 96 | 10 | А | 0 | 12 | 120 | ||||||||||
| 3 103 97 | 10 | В | 0 | 16 | 155 | ||||||||||
| 3 104 08 | 15 | А | 0 | 12 | 120 | ||||||||||
| 3 104 03 | 15 | В | 0 | 16 | 155 | ||||||||||
| 3 104 14 | 20 | А | 0 | 12 | 120 | ||||||||||
| 3 104 09 | 20 | А | 0 | 16 | 155 | ||||||||||
| 3 104 18 | 30 | А | 0 | - | 146 | ||||||||||
| 3 104 15 | 30 | В | 0 | 12 | 181 | ||||||||||
| 3 104 19 | 40 | А | 0 | - | 146 | ||||||||||
| 3 104 20 | 60 | А | 0 | - | 165 | ||||||||||
| ПУСТЫЕ СИЛОВЫЕ ШКАФЫ | |||||||||||||||
|
| КОЛ-ВО СИЛОВЫХ МОДУЛЕЙ | ТИП ШКАФА | КОЛ-ВО УСТАНОВЛЕННЫХ БАТАРЕЙНЫХ ЯЩИКОВ | TИП СИЛОВОГО МОДУЛЯ, кВА | КОЛ-ВО ФАЗ | МАССА, кг | |||||||||
| 3 104 22 | 3 | А | 12 | 3,4 | 1-1/3-3/3-1/1-3 | 120,4 | |||||||||
| 3 104 31 | 3 | B | 16 | 3,4 | 1-1/3-3/3-1/1-3 | 140 | |||||||||
| 3 104 23 | 3 | A | 12 | 5 или 6,7 | 1-1/3-3/3-1/1-3 | 120,4 | |||||||||
| 3 104 32 | 6 | B | 12 | 3,4 | 1-1/3-3/3-1/1-3 | 140 | |||||||||
| 3 104 33 | 3 | A | 16 | 5 или 6,7 | 1-1/3-3/3-1/1-3 | 140 | |||||||||
| 3 104 24 | 6 | A | - | 5 | 3-3 | 120,4 | |||||||||
| 3 104 25 | 6 | A | - | 5 | 1-1/3-3/3-1/1-3 | 120,4 | |||||||||
| 3 104 34 | 6 | B | 12 | 5 | 3-3 | 140 | |||||||||
| 3 104 26 | 6 | A | - | 6,7 | 3-3 | 120,4 | |||||||||
| 3 104 27 | 9 | A | - | 6,7 | 3-3 | 120,4 | |||||||||
| ПРИНАДЛЕЖНОСТИ | |||||||||||||||
| 3 108 69 | Силовой модуль 3,4 кВА | ||||||||||||||
| 3 108 71 | Силовой модуль 5 кВА | ||||||||||||||
| 3 108 73 | Силовой модуль 6,7 кВА | ||||||||||||||
| 3 108 51 | Дополнительное зарядное устройство 15А | ||||||||||||||
| 3 108 42 | Батарея 12В 94 Ач с длительным сроком службы | ||||||||||||||
| ПРИНАДЛЕЖНОСТИ ДЛЯ АКБ | |||||||||||||||
| 3 108 54 | Комплект из 4 пустых выдвижных ящиков для АКБ | ||||||||||||||
| 3 108 43 | 1 выдвижной ящик, 5 АКБ 7,2 Ач (устанавливается в количестве, кратном 4) | ||||||||||||||
| 3 108 45 | 1 выдвижной ящик, 5 АКБ 9 Ач (устанавливается в количестве, кратном 4) | ||||||||||||||
| 3 108 75 | 1 выдвижной ящик, 5 АКБ 9 Ач с длит. сроком службы (устанавливается в количестве, кратном 4) | ||||||||||||||
| ПУСТЫЕ БАТАРЕЙНЫЕ ШКАФЫ | |||||||||||||||
| 3 108 05 | Модульный батарейный шкаф на 16 выдвижных ящиков | ||||||||||||||
| 3 108 06 | Модульный батарейный шкаф на 20 выдвижных ящиков | ||||||||||||||
| ДОПОЛНИТЕЛЬНЫЕ БАТАРЕЙНЫЕ ШКАФЫ С АКБ | |||||||||||||||
| Аккумуляторные батареи |
| ||||||||||||||
| 7.2 Ач | 9 Ач |
| |||||||||||||
| 3 107 55 | 3 107 60 | Модульный батарейный шкаф с 4 выдвижными ящиками | |||||||||||||
| 3 107 56 | 3 107 61 | Модульный батарейный шкаф с 8 выдвижными ящиками | |||||||||||||
| 3 107 57 | 3 107 62 | Модульный батарейный шкаф с 12 выдвижными ящиками | |||||||||||||
| 3 107 58 | 3 107 63 | Модульный батарейный шкаф с 16 выдвижными ящиками | |||||||||||||
| 3 107 59 | 3 107 64 | Модульный батарейный шкаф с 20 выдвижными ящиками | |||||||||||||
| ПУСТЫЕ БАТАРЕЙНЫЕ ШКАФЫ ДЛЯ АКБ 94 Ач С ДЛИТЕЛЬНЫМ СРОКОМ СЛУЖБЫ | |||||||||||||||
| 3 108 12 | Батарейный шкаф для 20 АКБ х 94 Ач (1635 × 600 × 800 мм) | ||||||||||||||
Технические характеристики Legrand TRIMOD HE 20 кВА
| Общие характеристики | |||||||
| Номинальная мощность (кВА) | 20 | ||||||
| Активная мощность (кВт) | 20 | ||||||
| Мощность силового модуля (кВА) | 6.7 | ||||||
| Технология | ИБП с двойным преобразованием, VFI-SS-111 | ||||||
| Система | Модульный расширяемый и резервируемый ИБП | ||||||
| Входные характеристики | |||||||
| Входное напряжение (В) | 380, 400, 415 3Ф+Н+З (или 220, 230, 240 однофазное) | ||||||
| Входная частота | 45-65 Гц (43,0 – 68,4 Гц) | ||||||
| Диапазон входного напряжения | 400 В +15% /-20% – 230 В +15% /-20% | ||||||
| Суммарный коэффициент гармоник тока на входе | <3% (при полной нагрузке) | ||||||
| Совместимость с источниками питания | Да | ||||||
| Коэффициент мощности на входе | › 0.99 | ||||||
| Выходные характеристики | |||||||
| Выходное напряжение (В) | 380, 400, 415 3Ф+Н+З (или 220, 230, 240 однофазное) | ||||||
| КПД | до 96% | ||||||
| КПД в экономичном режиме | 99% | ||||||
| Номинальная выходная частота | 50/60 Гц, выбирается пользователем ±2% (станд.), ±14% (расширен.) | ||||||
| Крест-фактор | 3:1 | ||||||
| Форма сигнала | Синусоидальная | ||||||
| Отклонение выходного напряжения | ±1% | ||||||
| Суммарный коэффициент гармоник напряжения на выходе | <1% | ||||||
| Допустимые перегрузки | 10 мин. при 115%, 60 с при 135% | ||||||
| Байпас | Автоматический (статический и электромеханический) и ручной сервисный байпас | ||||||
| Аккумуляторные батареи | |||||||
| Батарейный модуль | Подключение рlug & play | ||||||
| Тип - серия / напряжение АКБ | VRLA – AGM / 240 В пост. тока | ||||||
| Время работы | Конфигурируемое | ||||||
| Зарядное устройство | Технология Smart Charge Усовершенствованный 3-ступенчатый цикл | ||||||
| Настройка и управление | |||||||
| Дисплей и индикаторы | 4 строки по 20 символов, 4 кнопки навигации по меню, многоцветный светодиодный индикатор состояния, звуковая сигнализация | ||||||
| Коммуникационные порты | 2 последовательных порта RS232, 1 логический порт, 5 портов с сухими контактами, 1 слот для интерфейсов | ||||||
| Защита от обратной подачи питания | Н.З./Н.О. вспомогательный контакт | ||||||
| Аварийное отключение питания (EPO) | Да | ||||||
| Дистанционное управление | Возможно | ||||||
| Механические характеристики | |||||||
| Высота (тип A – тип B, мм) | 1650 – 1370 | ||||||
| Ширина (мм) | 414 | ||||||
| Глубина (мм) | 628 | ||||||
| Количество установленных силовых модулей | 3 | ||||||
| Количество устанавливаемых выдвижных батарейных ящиков (тип A – тип B) | до 16 – до 12 | ||||||
| Масса нетто (тип A – тип B, кг) | 155 – 120 | ||||||
| Условия окружающей среды | |||||||
| Рабочая температура / влажность | 0 – 40 °C / 0 – 95%, без конденсации | ||||||
| Степень защиты | IP21 | ||||||
| Уровень шума на расстоянии 1 м (дБ(А)) | 46 | ||||||
| Соответствие стандартам | |||||||
| Соответствие регламентам и стандартам | ТР ТС 004/2011, ТР ТС 020/2011; ГОСТ Р МЭК 62040-1-2-2009, ГОСТ Р 53362-2009; EN 62040-1, EN 62040-2, EN 62040-3 | ||||||
| Услуги | |||||||
| Монтаж | Может выполняться пользователем. Модульная архитектура с установкой силовых и батарейных модулей по принципу «plug and play» облегчает сборку и монтаж | ||||||
