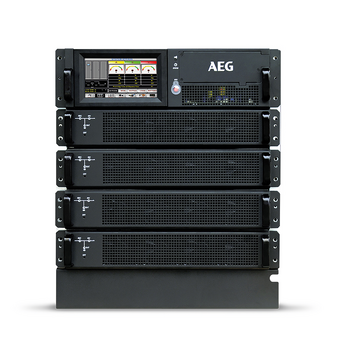

AEG Protect Plus M400 20 кВА - стойка модульного ИБП двойного преобразования (On-line, VFI-SS-111) AEG Power Solutions на два силовых модуля по 10 кВА/кВт высотой 2U: до 20 кВА/кВт или 10 кВА с резервированием N+1. Серия предназначена для защиты IT-инфраструктуры и критически важных приложений - серверных стоек, небольших и средних центров обработки данных, транспортной инфраструктуры и розничной торговли, - там, где важны надёжность питания, небольшая занимаемая площадь и высокий КПД.
Архитектура масштабируемая: силовые модули с горячей заменой, у каждого своё управление, ведущего модуля нет; статический и ручной байпас, батарейная линия и дисплей - общие на стойку, параллельно работают до 4 стоек - для мощности или резерва. Стойку можно поставить в 19-дюймовый шкаф, отдельно на роликах - опция, или в шкаф Frame Plus или Cabinet Plus вместе с полками для батарей - опция. Внешние батарейные шкафы увеличивают время автономии, зарядное устройство 15 А - опция для быстрой перезарядки батарей. Литий-ионные батареи - по согласованию с AEG: режим включает производитель.
Бестрансформаторная схема на IGBT, конфигурация фаз 3/3, 3/1 или 1/1; КПД до 95 %, в ECO-режиме до 98 %; входной коэффициент мощности выше 0,99, THDi ниже 3 % даже при малой нагрузке. Рабочая температура от 0 до 40 °C, шум силового модуля на расстоянии метра при полной нагрузке - 58 дБ, класс защиты IP20. Управление - с цветного сенсорного графического дисплея 7 дюймов; связь - RS232, RS485, USB, Modbus и сухие контакты, SNMP - опция. Ширина и глубина стойки 485 x 697 мм, масса 42 кг.
Доступные мощности системы Protect Plus M400: силовой модуль - 10 кВА, стойка на 20 кВА;
Продвинутая высокоэффективная модульная компоновка, занимающая минимум рабочего пространства, найдет применение в ограниченном пространстве дата-центров, серверных комнат, для питания оборудования связи и обработки данных, на объектах транспортной инфраструктуры и на предприятиях розничной торговли;
Возможность объединения систем параллельно до 4 стоек в целях увеличения мощности или резервирования (вплоть до 160 кВА у четырёх стоек 40 кВА);
Поддержка как внутренних, так и внешних аккумуляторных батарей;
Уровень эффективности в режиме двойного преобразования достигает 95%, в ЭКО-режиме - 98%;
Поддержка «горячей» замены силовых модулей без необходимости перехода на байпас или отключения системы;
Поддержка работы силовых модулей в циклическом idle-режиме;
Коэффициент мощности на выходе близок к 1;
Возможность подключения фаз 1:1, 3:1 и 3:3;
Статический и ручной байпасы в стандартной комплектации;
Поддержка режима частотного преобразования;
Порты RS232, USB и ModBus в стандартной комплектации;
Поддержка удаленного управления и мониторинга ИБП: программное обеспечение для мониторинга, управления и завершения работы
Опции
Карта SNMP;
Плата «сухих» контактов;
Панель дистанционного управления увеличенных размеров;
Зарядное устройство (до 15 А), с повышением номинального зарядного тока аккумуляторных батарей (3,5 А на силовой модуль)
Ток общего ввода выпрямителя и байпаса при 380 В, полная нагрузка и заряд батареи
40 А
80 А
Выходной ток при 380 / 400 / 415 В
31 / 29 / 28 А
61 / 58 / 56 А
Ток разряда батареи в конце разряда, при 1,67 В на элемент, без перегрузки; 32 / 38 / 40 блоков в линейке
66 / 56 / 53 А
132 / 111 / 105 А
Сечение проводника, вход / выход
10 / 6 мм²
25 / 16 мм²
Подключение и размещение
Параметр
Значение
Защита ввода
AEG рекомендует автоматический выключатель по IEC 60947-2 с кривой отключения C на 125 % тока из технических данных ИБП, с учётом нагрузочной способности кабеля и перегрузочной способности системы; при раздельном вводе байпаса - отдельные аппараты на вход выпрямителя и вход байпаса, нейтраль у них общая
УЗО на вводе
типа A, нечувствительное к кратковременным импульсам тока, чувствительность настраивается от 0,3 до 1 А; ток утечки фильтра помех ИБП - от 3,5 до 1000 мА
Нейтраль выхода и байпаса
при нелинейной нагрузке ток в нейтрали может быть выше номинального - обычно в 1,732 раза
Батарейный кабель
падение напряжения не более 4 В при токах разряда из таблицы стоек
Ввод кабелей
снизу, сверху или сзади стойки
Размещение
в помещении; воздух входит спереди и выходит сзади, за стойкой - не менее 500 мм; по бокам решёток нет, боковые зазоры не нужны
Установка стойки
на роликах отдельным устройством, в напольный 19-дюймовый шкаф глубиной 1000 мм или в шкаф Frame Plus или Cabinet Plus - со стойкой и полками на 40 или 80 батарей 9 или 12 Ач
Силовые модули
доступны с передней панели, крепятся четырьмя винтами; ставят снизу вверх, вынутый модуль возвращают не раньше чем через 5 минут
Параллельная работа стоек
силовые кабели всех стоек, включая вход байпаса и выход, - одной длины и одного исполнения; производитель рекомендует в каждой стойке хотя бы один резервный модуль, у каждой стойки - свою батарею, а в установке - внешний сервисный байпас
Батареи
батарейная линия общая на стойку, с трёхполюсным разъединителем;
число блоков в линейке - только чётное; при 36 блоках от батареи ИБП держит до 90 % нагрузки, при 32-34 - до 80 %, от сети - 100 %;
литий-ионные батареи, 160 ячеек, - по согласованию с AEG: режим включает производитель;
номинальная рабочая температура батарей - 20 °C.
Работа, связь и опции
режимы: двойное преобразование, работа от батареи, автоперезапуск после разряда, байпас, ручной байпас, параллельная работа, ECO, преобразователь частоты;
ECO-режим: нагрузка питается через байпас, инвертор в ожидании; при пропадании сети переход на батарею с перерывом менее 10 мс;
переход на байпас при рассинхронизации с инвертором - с перерывом, он настраивается, обычно менее 15 мс при 50 Гц;
у каждого силового модуля своё управление, ведущего модуля нет;
рассчитан на скачкообразное изменение нагрузки на 100 %, несимметричную и нелинейную нагрузку;
режим интеллектуального тестирования: сервисный инженер AEG проверяет систему с полной нагрузкой без подключения искусственной нагрузки;
порт RS485, кнопка аварийного отключения EPO на передней панели; аварийное отключение останавливает выпрямитель, инвертор и статический байпас, но вход от сети не разрывает - его отключают вышестоящим автоматом;
сухие контакты: входы - дистанционное аварийное отключение, работа от генератора, датчики температуры батареи и помещения, состояние батарейного автомата; выходы - предупреждение о батарее, общая авария, пропадание сети;
SNMP-карта - опция, при установке занимает порт RS232; интерфейс BACnet через шлюз Modbus - опция;
опциями заказываются: колёса (комплект на стойку), пылевой фильтр силового модуля, датчик температуры батареи, комплект параллельной работы, внешний сервисный байпас - ставится в шкаф Cabinet Plus; комбинированный шкаф M400 Combo Cabinet - свой под каждую из двух стоек.
Что производитель менял в спецификации
Спецификация до 2024 года
Спецификация 2024 года и новее
Батареи
свинцово-кислотные, 40 блоков по 12 В, выбор от 32 до 44
свинцово-кислотные VRLA, 40 блоков, выбор от 32 до 44, или литий-ионные, 160 ячеек
Технические характеристики
МОДЕЛЬ СТОЙКИ
20
Максимальная мощность (кВА/кВт)
20/20
Максимальное количество подключаемых силовых модулей
2
Габариты Ш x Г x В (мм)
485 x 697 x 398 (мм)
Вес (кг)
42
Конфигурация фаз
3/3; 3/1; 1/1
Класс защиты IP
IP20
Цвет стойки и модулей
RAL 7021
СИЛОВОЙ МОДУЛЬ
Возможность параллельного подключения
до 4 модулей
Номинальная мощность (кВА/кВт)
10/10
Габариты Ш x Г x В (мм)
438 x 590 x 85 (мм)
Вес (кг)
15,3
ВХОД FRAME PLUS (ШКАФ ДЛЯ СТОЕК ИБП И КОМПЛЕКТ БАТАРЕЙ)
Габариты Ш x Г x В (мм)
600 x 1000x1600
Вес, пустой (кг)
120 кг
ВХОД
Фазность
3 или 1 фаза + N + PE
Номинальное напряжение (В)
3ф: 380/400/415
1ф: 220, 230, 240
Диапазон напряжения (В)
от 304 до 478 В (при полной нагрузке)
от 228 до 304 В (при линейно понижаемой нагрузке)
Частота (Гц)
50/60
Диапазон частот (Гц)
40/70
Коэффициент мощности
> 0,99
Входной THDi
< 3 % (при полной линейной нагрузке)
ВЫХОД
Напряжение (В)
3ф: 380/400/415
1ф: 220, 230, 240
Выходной THDv (в соответствии со стандартом IEC EN 62040-3)
< 1 % (при линейной нагрузке)
< 5.5 % (при нелинейной нагрузке)
Выходной PF
1
Коэффициент амплитуды
3:1
Частота (Гц)
50/60
Скорость изменения частоты (Гц/с)
0,5 (стандартно); возможность выбора от 0,5 до 3
Перегрузочная способность
110 % на 60 мин.
125 % на 10 мин.
150 % на 1 мин.
> 150 % на 200 мс
Эффективность двойного преобразования AC/AC
До 95 %
Эффективность преобразования AC/AC в ECO-режиме
До 98 %
ХАРАКТЕРИСТИКИ БАТАРЕЙ
Номинальное напряжение (В пост. тока)
± 240 (при подключении +/N/-)
Количество свинцово-кислотных батарей (12 В каждая)
40 (возможность выбора от 32 до 44)
Мощность заряда
10 % мощности системы (номинальное значение); возможность установки: от 0 до 20 % мощности системы
ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС
Дисплей
Сенсорный ЖК-дисплей (центральный) с диагональю 7"
Стандартные порты коммуникации
RS232, RS485, Сухие контакты, USB
Опциональные порты коммуникации
SNMP, плата расширения Сухих контактов
ПАРАМЕТРЫ ОКРУЖАЮЩЕЙ СРЕДЫ
Рабочие температуры (°C)
0 - 40
Температура хранения (°C)
-40 - 70
Относительная влажность
0 - 95 %
Шум на расстоянии 1 м, каждый силовой модуль при нагрузке 100 % (дБ)
