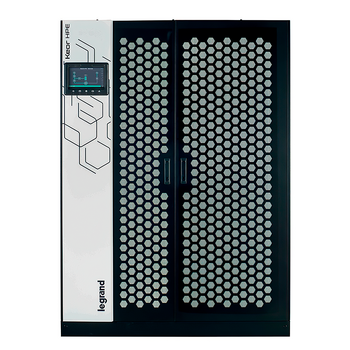

Legrand KEOR HPE 400 кВА

Настройка и инструкция

Открыть брошюру Legrand KEOR HPE 400 кВА

Описание

Legrand KEOR HPE 400 кВА — это трехфазный онлайн-ИБП с двойным преобразованием (VFI-SS-111), принадлежащий к флагманской линейке Legrand. Устройство обладает номинальной активной мощностью 400 кВт (при 400 кВА), развивает КПД до 96,4 % в стандартном режиме и более 98 % в экономичном (ECO), что помогает снижать эксплуатационные затраты. Выпуск модели осуществляется в сотрудничестве с компанией Borri S.p.A., что гарантирует высокую надежность и универсальность: ИБП может работать как в одиночном варианте, так и в параллельном, обеспечивая масштабируемость для инфраструктур различного типа.

KEOR HPE 400 кВА поддерживает входное напряжение 380/400/415 В (3Ф+N), работает в диапазоне от –20 % до +15 % от номинального (400 В), а также синхронизируется с дизель-генераторными установками. На выходе формируется стабилизированное трехфазное напряжение (380/400/415 В, 3Ф+N) с Crest Factor 3:1 и гармоническими искажениями менее 1 % при линейной нагрузке (менее 5 % при нелинейной). Благодаря режиму двойного преобразования устройство сохраняет синусоидальную форму сигнала и надежно защищает критичную электронику даже при значительных отклонениях в сети.

Внешние аккумуляторные кабинеты позволяют увеличить время автономной работы, а типовая конфигурация включает свинцово-кислотные герметичные АКБ (AGM). Предусмотрены функции тестирования батарей (вручную или автоматически), горячей замены и аварийного отключения питания (EPO). На передней панели находится 10-дюймовый дисплей, отображающий текущее состояние ИБП и параметры сети в реальном времени. Интерфейсные возможности включают релейные контакты, RS232, USB, а также опциональные модули ModBus RS485 или SNMP-Ethernet для удаленного мониторинга и управления.

Габариты устройства составляют 1978 × 1430 × 970 мм при массе 1080 кг (без батарей). Уровень шума на расстоянии одного метра не превышает 72 дБА, а степень защиты выполнена по классу IP20. KEOR HPE 400 кВА способен работать при температуре от 0 до 40 °C и относительной влажности до 95 %, что делает его универсальным решением для административных зданий, ТЦ/ТРЦ и современных ЦОД, требующих непрерывного, высококачественного и экономичного электропитания.

---

Руководство по установке Legrand KEOR HPE 60-160 кВА

Руководство по установке Legrand KEOR HPE 200 кВА

Руководство по установке Legrand KEOR HPE 200, 250, 300 кВА

Руководство по эксплуатации Legrand HPE 60-160 кВА

Руководство по эксплуатации Legrand KEOR HPE 200 кВА

Руководство по эксплуатации Legrand KEOR HPE 200, 250, 300 кВА

---

Ключевые особенности

• Диапазон доступных модификаций Legrand KEOR HPE включает в себя версии на 60 кВА, 80 кВА, 100 кВА, 125 кВА, 160 кВА, 200 кВА, 250 кВА, 300 кВА, 400 кВА и 500 кВА — в корпусах четырех типоразмеров;
• Высокопроизводительная архитектура с применением IGBT-выпрямителя и встроенной коррекции коэффициента мощности позволяет организовать эффективную бесперебойную работу оборудования IT-сектора, включая крупные вычислительные и телекоммуникационные нагрузки, различного промышленного производственного оборудования, транспортных инфраструктур и зданий;
• КПД системы достигает 96,4%, коэффициент мощности на входе превышает 0,99;
• Коэффициент гармонических искажений на входе — менее 3 процентов;
• Возможность построения параллельной системы из 6 ИБП с автоматическим перераспределением нагрузки в случае отказа одной из систем;
• Встроенный трансформатор гальванической развязки между цепями переменного и постоянного тока — опционально;
• Возможность установки ряда ИБП у стены без ущерба для охлаждения и доступу к компонентам для сервисного обслуживания;
• Функции автоматического ограничения тока заряда и термокомпенсации зарада обеспечивают высокую скорость заряда аккумуляторных батарей и увеличенную долговечность;
• Встроенные автоматический и сервисный байпасы;
• Поддержка удаленного управления по средствам платы «сухих» контактов или SNMP (опция)
• Удобный сенсорный дисплей на 7 или 10 дюймов (в зависимости от модели);
• Опционально доступен комплект синхронизации двух ИБП.

---

Технические характеристики KEOR HPE 400 кВА

Общие характеристики	400
Номинальная мощность (кВА)	400
Активная мощность (кВт)	400
Технология	On-line ИБП с двойным преобразованием, VFI-SS-111
Форма сигнала	Синусоидальная
Архитектура ИБП	Одиночная или параллельная
Вход
Входное напряжение (В)	380, 400, 415, 3Ф+Н
Входная частота	50-65 Гц (45-65 Гц)
Диапазон входного напряжения (В)	400, -20 % / + 15 %
Суммарный коэффициент гармонических искажений тока на входе	< 3 %
Совместимость с дизель- генераторными установками	Конфигурируется для синхронизации между входной и выходной частотами даже при очень больших отклонениях
Коэффициент мощности на входе	> 0,99
Выход
Выходное напряжение (В)	380, 400, 415, 3Ф+Н
КПД	до 96,4 %
Выходная частота (номинальная)	50/60 Гц
Крест-фактор	3:1
Суммарный коэффициент гармонических искажений напряжения на выходе	< 1 % с линейной нагрузкой, < 5 % с нелинейной нагрузкой
Отклонение выходного напряжения	< 1 % (со сбалансированной нагрузкой)
Перегрузочная способность	10 мин. при 125 %, 5 мин. при 125 %, 30 с при 150 %, 0,1 с при > 150 %
КПД в экономичном режиме	> 98 %
Байпас	Автоматический и сервисный
Батареи
Время автономной работы с внутренними батареями (мин.)	-
Увеличение времени автономной работы	Внешние батарейные кабинеты
Тип и серия батарей	Свинцово-кислотные АКБ AGM с регулируемым клапаном, герметичные, необслуживаемые
Тестирование батарей	Автоматически или вручную
Тип заряда батарей	IU (DIN41773)
Управление и связь
ЖК дисплей	10” дисплей для контроля состояния ИБП в реальном времени
Коммуникационные порты	Плата релейных контактов, RS232, USB, слот сетевого интерфейса (опционально: ModBus RS485, SNMP-Ethernet)
Звуковая сигнализация	Подача предупредительных и аварийных сигналов
Аварийное отключение питания (EPO)	Да
Дистанционное управление	Доступно
Датчик температуры батареи	Да
Механические характеристики
Размеры В х Ш х Г (мм)	1978 x 1430 x 970
Масса нетто, без батарей (кг)	1080
Масса нетто (кг)	-
Условия окружающей среды
Рабочая температура (°C)	0 - 40
Относительная влажность (%)	95 % (без образования конденсата)
Степень защиты	IP20
Уровень шума на расстоянии 1 м (дБА)	< 72
Соответствие стандартам
Сертификация	EN 62040-1, EN 62040-2, EN 62040-3
