JOVYATLAS JOVYCUBE – модель трехфазного ИБП (UPS) финского бренда Wärtsilä, базирующаяся на модулях мощностью 20 кВА каждый. Создана для использования в наиболее интенсивных условиях, требующих максимальной нагрузки на оборудование – таких, как центры обработки данных, телекоммуникационные узлы и серверы. Модульная система позволяет гибко наращивать мощность источника бесперебойного питания исходя из всех новых потребностей растущего предприятия, а «горячая» замена модулей облегчит монтаж и эксплуатацию.
JOVYCUBE — высокопроизводительный модульный ИБП для ЦОД, телекома и иных крупных IT-инфраструктур, состоящий из модулей по 20 кВА;

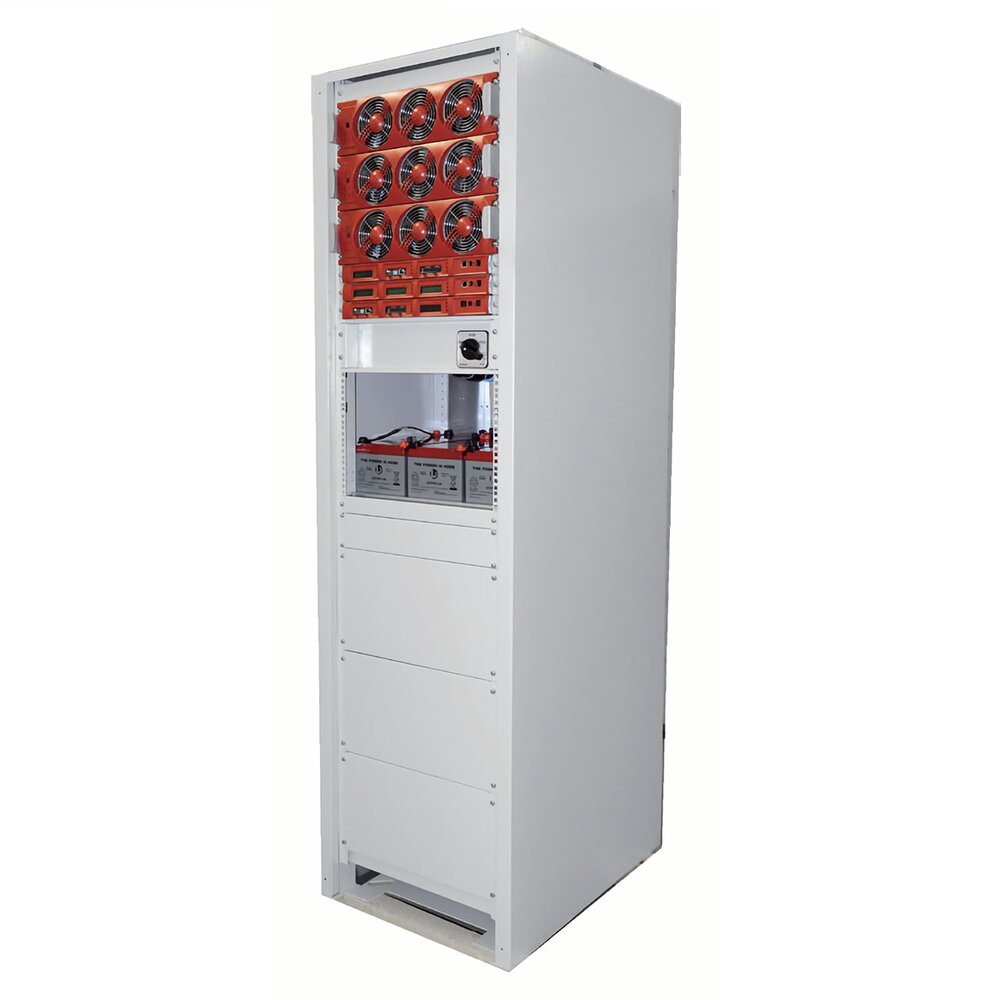

JOVYCUBE 60 поддерживает до трех модулей, встроенных АКБ и ручного байпаса,

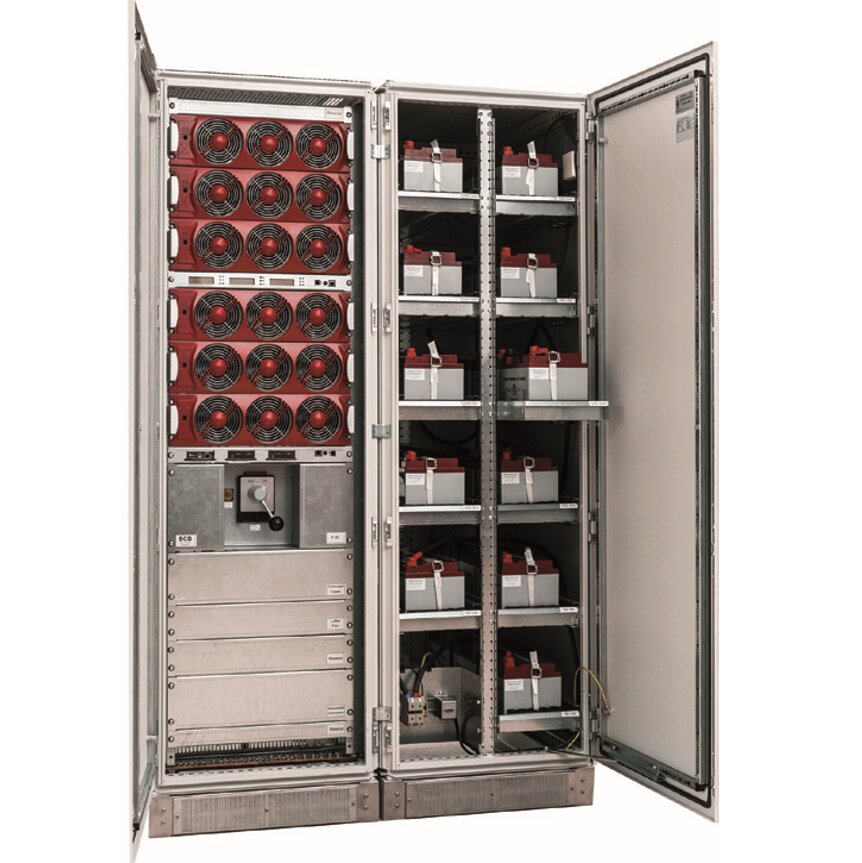

JOVYCUBE 160 поддерживает до восьми модулей, ручного байпаса и внешних АКБ,
JOVYCUBE 200 поддерживает до тридцати двух модулей (суммарно до 640 кВА), ручного байпаса и внешних АКБ;
Системы ИБП серии JOVYCUBE могут работать в однофазном или в трехфазном режиме. Возможны следующие конфигурации:
1-фаз./1-фаз.: однофазный вход и выход,
3-фаз./3-фаз.: трехфазный вход и выход,
3-фаз./1-фаз.: трехфазный вход, однофазный выход,
1-фаз./3-фаз.: однофазный вход, трехфазный выход;
Возможность параллельного подключения позволяет объединять до 4 систем (в том числе, разным номиналом мощности на шкаф) для увеличения суммарной мощности;
КПД системы составляет 96%;
Система может работать как в однофазном, так и трехфазном режиме, входная и выходная частота переменного тока не зависят друг от друга;
Модули JOVYCUBE имеют комплексную систему управления батареями с динамическим управлением процессом заряда;
Система обеспечивает при частоте 50 Гц на входе чистое синусоидальное напряжение частотой 60 Гц на выходе — и наоборот;
Модули могут быть сконфигурированы для работы только в режиме зарядных устройств для зарядки батарей;
Возможность кратковременной перегрузки до 4-кратного номинального тока на 20 мс;
Динамический переход источника с временем переключения равен 0 мс;
Динамическое управление процессом зарядки с компенсацией по температуре
Опции
Вставной блок интерфейса (1 HE с 4 гнездами для установки адаптера SNMP, дисплей, интерфейс контроллера, модуль входа/выхода для беспотенциальных сигналов);
дополнительные (ЖК-) дисплеи;
сенсорная панель;
модуль входа/выхода;
интерфейс для работы с 8 беспотенциальными контактами (4 сигнала от ИБП к заказчику, 4 сигнала от заказчика для дальнейшей обработки на ИБП);
адаптер SNMP;
внешняя система контроля за работой батарей с измерением параметров отдельных блоков, температуры и импеданса, а также с функцией уравнительной зарядки для равномерного распределения напряжений элементов
Таблица мощностей и времени автономной работы Jovyatlas Jovycube
Время автономной работы [мин]
Мощность системы ИБП
20
40
60
80
100
120
140
160
180
200
[кВА]
[кВА]
[кВА]
[кВА]
[кВА]
[кВА]
[кВА]
[кВА]
[кВА]
[кВА]
Моноблок батарей
Обозначение для заказа
BC26-1/32
32 батареи по 26 Ач
BC2055101
14.5
6
BC26-2/64
64 батареи по 26 Ач
BC2055102
38
14.5
8
6
BC26-3/96
96 батарей по 26 Ач
BC2055103
66
26
14.5
10
7
6
5
BC26-4/128
128 батарей по 26 Ач
BC2055104
101
38
23
14.5
11
8
7
5
BC44-1/32
32 батареи по 44 Ач
BC2055401
28
10
6
BC44-2/64
64 батареи по 44 Ач
BC2055402
83
28
15
10
BC44-3/96
96 батареи по 44 Ач
BC2055403
136
53
28
19
12
10
8
7
BC44-4/128
128 батарей по 44 Ач
BC2055404
187
83
45
28
21
14.5
11
10
BC70-1/32
32 батареи по 70 Ач
BC2055601
62
24
11
8
BC70-2/64
64 батареи по 70 Ач
BC2055602
161
62
35
24
16
11
10
8
BC70-3/96
96 батарей по 70 Ач
BC2055603
274
113
62
44
29
24
18
14
11
10
BC70-4/128
128 батарей по 70 Ач
BC2055604
414
161
100
62
48
35
28
24
20
15
Технические характеристики Jovyatlas Jovycube 140 кВА
JOVYCUBE 160
JOVYCUBE 200
Мощность
20-160 кВА
20-640 кВА
Мощность на выходе каждого модуля
20 кВА / 20 кВт
20 кВА / 20 кВт
Возможное количество модулей
1-8
1-32
Вход
Номинальное напряжение
3x380 В/220 В+N, 3x400 В/230 В+N, 3x415 В/240 В+N
Допуски входного напряжения
от 198 до 264 В перем.тока при нагрузке >70%
от 150 до 264 В перем.тока при нагрузке <70%
от 3x343 В перем.тока/198 В+N до 3x457 В перем.тока +N при нагрузке >70%
от 3x260 В перем.тока/150 В+N до 3x457 В перем.тока +N при нагрузке <70%
Частота
от 47 до 63 Гц
Коэффициент мощности
≥0,99 при нагрузке от 25% до 100%
Выход
Номинальное напряжение
220 или 230 или 240 В перем.тока (с возможностью настройки)
3x380 В перем.тока +N или 3x400 +N или 3x415 В перем.тока +N
Стабильность выходного напряжения
статическая: ≤ +/-2%
динамическая (скачок нагрузки 0% - 100% и 100% на 0%): +/-3%
THDI
при линейной нагрузке <+/-2%, при нелинейной нагрузке <+/-4% (EN62040-3-2001)
Частота
50 или 60 Гц
Допуски выходной частоты
В режиме холостого хода (вход переменного тока отсутствует): +/-0,1%.
При синхронизации с входом переменного тока от 47 до 63 Гц. В режиме холостого хода вне этого диапазона.
Допустимость несимметричной нагрузки
100 % на фазу
Перегрузочная способность
130% в течение 15 сек
110% постоянно
(при номинальном напряжении и в зависимости от окружающей температуры)
Допустимость тока короткого замыкания
4 x In при наличии входа переменного тока в течение 20 мс
