Производитель: Eaton
Доступные мощности: от 225 кВА до 1100 кВА
Сферы применения: Инфраструктуры, Промышленность, Системы безопасности, Транспорт
Тип: On-line
Мощность, кВА: 1100
Мощность, кВт: 990
Кол-во фаз вход/выход: 3:3
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 0,9
Напряжение: 220, 230, 240, 380, 400, 415
Наличие аккумуляторов: внешние
Подключение в параллель: До 8 ИБП
Трансформатор гальванической изоляции: Нет
Формфактор: Вертикальный корпус (Tower)
Степень защиты корпуса (IP): 20
Шум, дБ (на расстоянии 1 м): 80
Ширина, мм: 4450
Высота, мм: 1880
Глубина, мм: 880
Вес, кг: 3120
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spb@uni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Настройка и инструкция

Открыть брошюру (PDF) Eaton Powerware 9395 1100 кВА
Мы занимаемся обслуживанием оборудования Eaton в Санкт-Петербурге и области - установкой, наладкой и ремонтом. Подробнее

Компания «Юниджет»:

Для того, чтобы купить ИБП Eaton Powerware 9395, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Описание

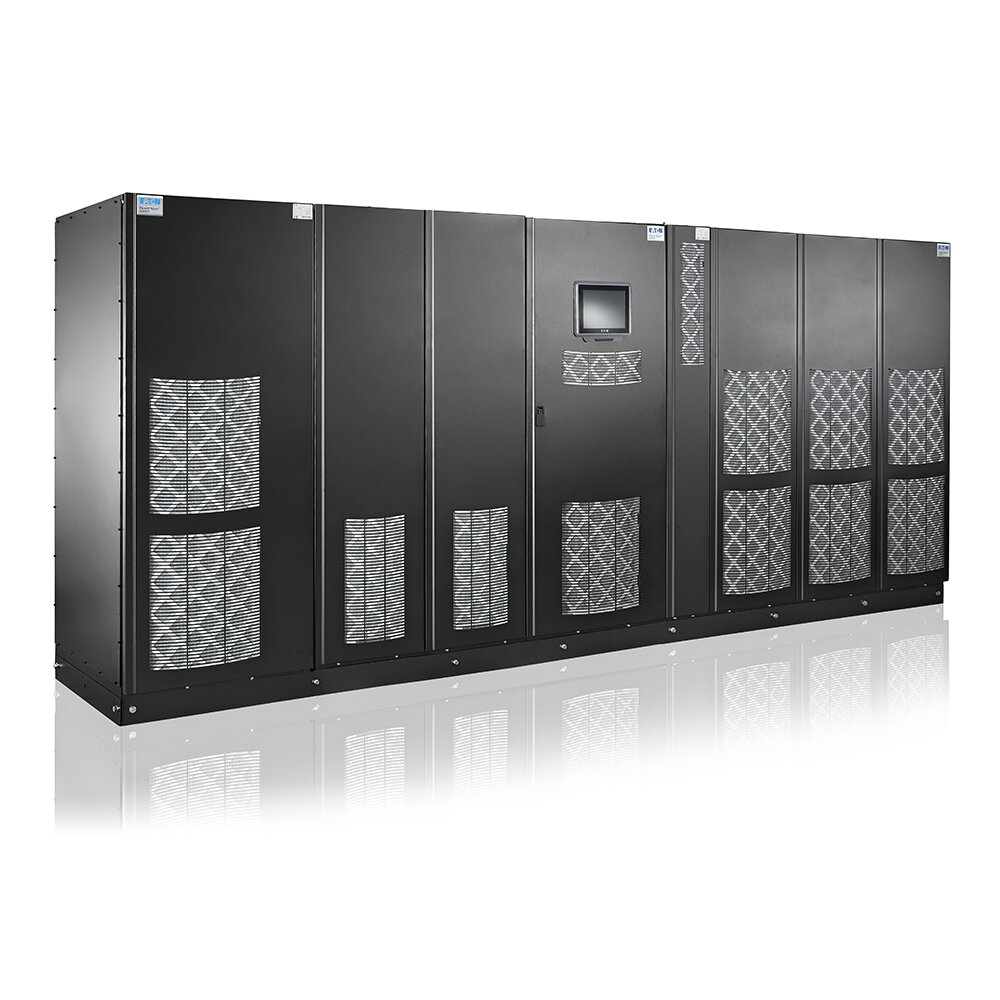

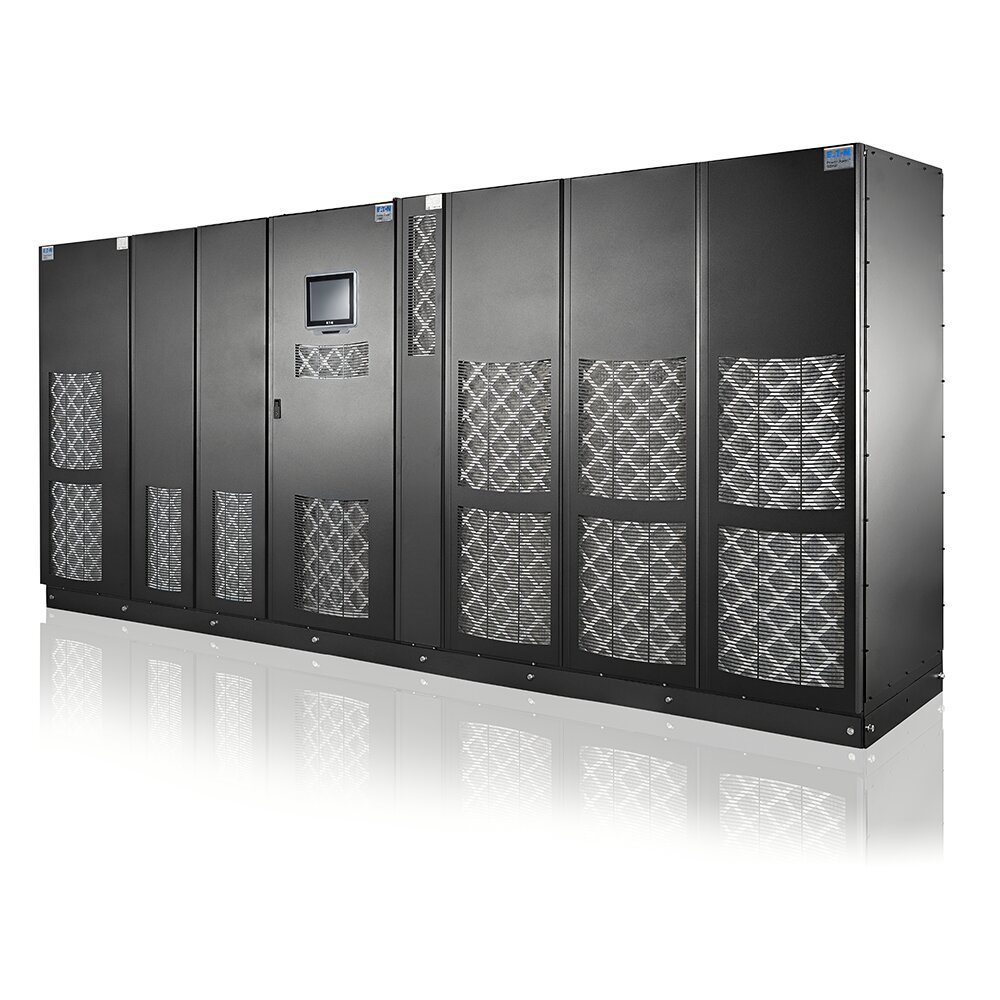

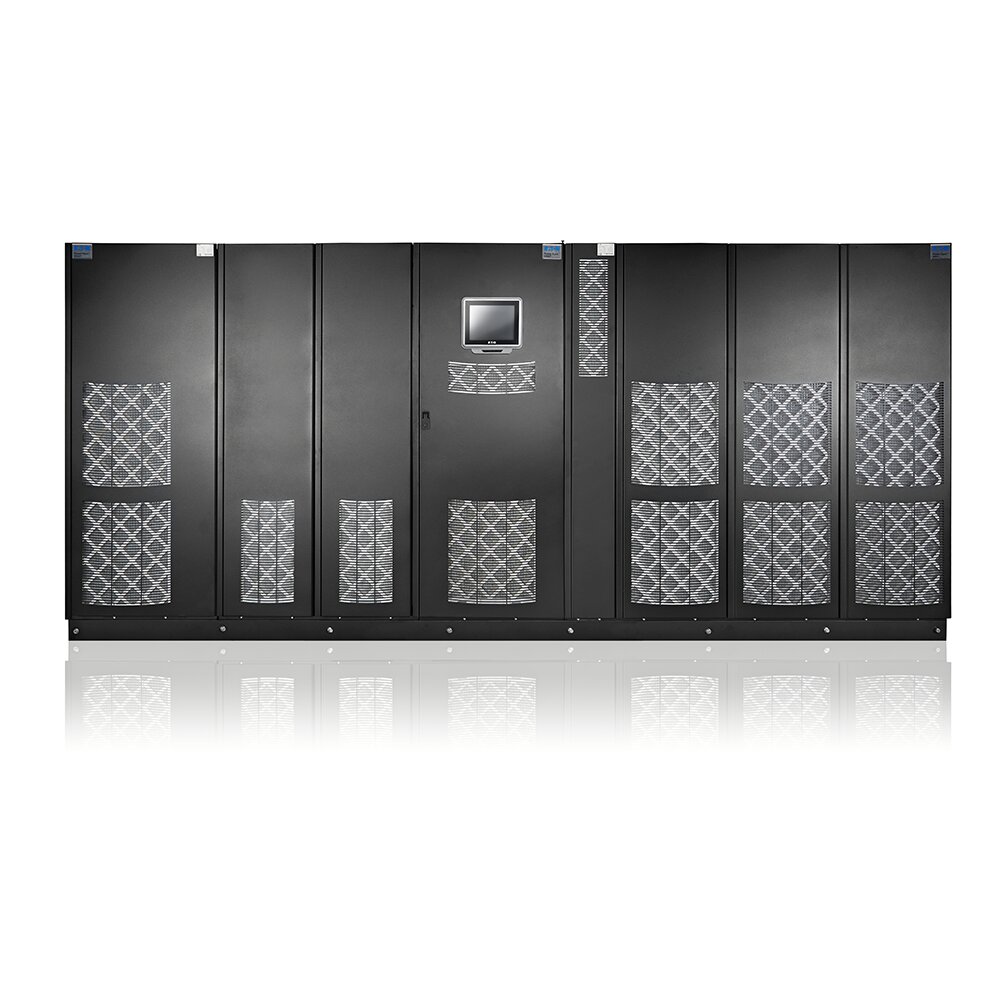

Eaton Powerware 9395 — источник бесперебойного питания (ИБП), предназначен для защиты самых ответственных нагрузок, питание которых не может прерываться ни при каких условиях: производственных процессов, высокопроизводительных вычислительных комплексов и ЦОД, энергетических подстанций. Топология с двойным преобразованием обеспечивает чистую синусоиду. Возможна работа нескольких ИБП в параллельной системе. Для снижения затрат ИБП спроектирован так, чтобы не смотря на высокую плотность мощности его было легко и удобно обслуживать. Eaton 9395 Marine - модификация, способная выступать в качестве ИБП для судов или ИБП для морских платформ.


Ключевые особенности

  • Система первого поколения Powerware 9395 в изначальной модельной линейке;
  • Номинальная мощность Eaton 9395 равна 1100 кВА;
  • Разработаны для обеспечения продвинутой защиты критически важных приложений, в которых полностью недопустимы перебои электроснабжения: крупные ЦОД и промышленные комплексы, системы управления технологическими процессами, инфраструктуры финансового и банковского секторов, многоуровневые системы безопасности, объекты телекома (включая оборудование интернет-провайдеров и операторов сотовой связи);
  • КПД в режиме двойного преобразования достигает 94,5%, высокий уровень эффективности даже при низких нагрузках;
  • КНИ потребляемого тока – менее 4,5%, входной коэффициент мощности равен 0,99;
  • Допустима непрерывная 115% перегрузка ИБП при работе на байпасе;
  • Широкий диапазон коэффициентов мощности;
  • Высокие показатели производительности при несбалансированных нагрузках за счет применения адаптивной системы управления модулями;
  • Эффективная система энергосбережения, отключающая силовые модули в сценариях отсутствия необходимости в двойном преобразовании – переход от режимов работы происходит менее чем за 2 мс;
  • Архитектура системы охлаждения спроектирована для обеспечения непрерывной работы при температуре до 40 градусов Цельсия без снижения эффективности и производительности системы, а в случае повышения температуры охлаждение способно обеспечить продолжительную безотказную работу;
  • Поддержка работы нескольких ИБП в параллельном режиме в целях повышения мощности или резервирования, с равномерным распределением нагрузки между участниками системы, без единой точки отказа;
  • Унифицированный статический переключатель позволяет наращивать мощности, путем добавления новых силовых модулей, без изменения байпаса;
  • Интеллектуальная система контроля заряда аккумуляторных батарей;
  • Полная совместимость с ДГУ (дизель-генераторными установками);
  • 4 коммуникационных разъема для плат, 5 программируемых релейных входа, один релейный выход;
  • Большой набор опций под нужды самых разных предприятий и приложений использования

Опции

  • Внешние батарейные модули с АКБ увеличенного срока службы;
  • Разъем для подключения адаптеров Web /SNMP, ModBus /JBus, Relay, Hot Sync, удаленного дисплея ViewUPS;
  • Датчик окружающей среды (температура и влажность) с дополнительными «сухими» контактами;
  • Широкий набор опционального программного обеспечения для удаленного управления и мониторинга;

Модификации Eaton 9395 1100 кВА

Eaton Powerware 9395 1100 kVA with Aluminium busbars

1028781

Eaton 9395-1100

ИБП 1100 кВА с алюминиевой шиной

1028782

Eaton 9395-1100-IB

ИБП 1100 кВА, включая входной автомат с алюминиевой шиной

Eaton Powerware 9395 Upgrade units for redundancy

1026962

9395-275-UPS-U

ИБП 275 кВА для параллельной системы N+1

1026963

9395-225-U-UPS-U

ИБП 225 кВА для параллельной системы N+1

Eaton Powerware 9395 Battery cabinets

1026960

Eaton (Powerware) 9395-BAT10-500 (700A) battery cabinet

Широкий финский Батарейный шкаф,40 банок, 10 лет, CSB 500W, автомат 700А

1027616

Eaton (Powerware) 9395-BAT10-40x500 (700A) battery cabinet (Enersys HX500)

Широкий финский Батарейный шкаф,40 банок, 10 лет, Enersys HX500, автомат 700А

1026961

Eaton (Powerware) 9395-BAT10-EMPTY (700A) battery cabinet

Пустой широкий батарейный шкаф, автомат 700А







1027291

Battery breaker 700A/600Vdc for local rack

Автомат на 700А (без щитка), для ИБП до 275 кВА

1027360

Battery breaker 1200A/600Vdc for local rack

Автомат на 1200А (без щитка), для ИБП до 550 кВА

116750224-001

Environmental Monitoring Probe (EMP)

Датчик температуры и влажности (для работы с Web/SNMP адаптером)

103002510-5501

X-slot: Modus/Jbus

ModBus карта

1018460

X-slot: AS/400 relays

Карта "сухих" контактов AS/400

1019017

X-slot: Modem

Модемная карта

103002143

X-slot: RS232 port

Карта для соединения ИБП через RS232 порт

1027020

ViewUPS-X remote LCD display with Xslot card

Выносной ж/к монитор + X-slot карта для подключения + кабель 10м


Видео




Технические характеристики Eaton Powerware 9395 1100 кВА

Номинальная выходная мощность ИБП (коэфф. мощности 0,9)

кВА

1100

кВт

990

Общие характеристики

КПД в режиме двойного преобразования

(при полной нагрузке)

> 94,5%

КПД в режиме двойного преобразования

(при нагрузке 50%)

94%

КПД в режиме экономии (ESM)

до 99%

Параллельное подключение по технологии Hot Sync

5

Внутреннее резервирование, N+1, с возможностью избыточного подключения

от 225 до 825 кВА

Возможность обновления на месте

Присутствует

Топология инвертора / выпрямителя

ШИМ на IGBT- транзисторах

Уровень шума

< 76 дБ; < 80 дБ (825 и 1100 кВА)

Высота

1000 м без понижения характеристик (макс. 2000 м)

Входные  характеристики

Вход

3 фазы + N + PE

Номинальное напряжение

220 /380, 230 /400, 240 /415 В, 50 /60 Гц

Диапазон входного напряжения

+10%/-15%

Диапазон частоты

45 - 65 Гц

Входной коэффициент мощности

0,99

КНИ потребляемого тока

< 4,5%

Плавный наброс нагрузки

Присутствует

Защита от обратного напряжения



Присутствует

Выходные  характеристики

Выход

3 фазы + N + PE

Номинальное напряжение

220 /380, 230 /400, 240 /415 В, 50 /60 Гц

Искажение выходного напряжения

< 3% (100% линейная нагрузка);

< 5% (стандартная нелинейная нагрузка)

Выходной коэффициент мощности

0,9 (т.е. 247 кВт при 275 кВА)

Диапазон коэффициента мощности нагрузки

0,7 индуктивного — 0,8 емкостного характера

Допустимая перегрузка

10 мин. — 100 -110%; 30 сек. — 110 -125%;

10 сек. — 125 -150%; 300 мс > 150%

Допустимая перегрузка при работе на байпасе

Непрерывная < 115%, 20 мс — 1000% Примечание! Перегрузка может быть ограничена номиналом предохранителя.

Характеристики батарей

Тип

VRLA-AGM

Метод зарядки

Технология ABM или Float

Температурная компенсация

Дополнительно

Номинальная мощность

480 В (40*12 В, 240 ячеек)

Ток зарядки /модель

275

550

825

1100

По умолчанию, A

38

76

114

152

Максимально, A*

83

166

249

332

*Ограничено макс. номиналом входного тока ИБП.

Габариты и масса

1100 кВА

4450*880*1880 мм (Ш*Г*В)

3120 кг

Опции

Внешние батарейные модули с батареями с увеличенным сроком службы, разъем X-слот (для подключения адаптеров Web/SNMP, ModBus/JBus, Relay, Hot Sync, удаленного дисплея ViewUPS), встроенный ручной байпас 225 -550 кВА.

Коммуникационные возможности

X- Slot

4 коммуникационных разъема

Последовательные порты

1 шт.

Релейные входы /выходы

Программируемые, 5/1

Сертификация

Безопасность (сертификация CB)

IEC 62040 -1, IEC 60950-1

EMC

IEC 62040-2

Производительность

IEC 62040-3
