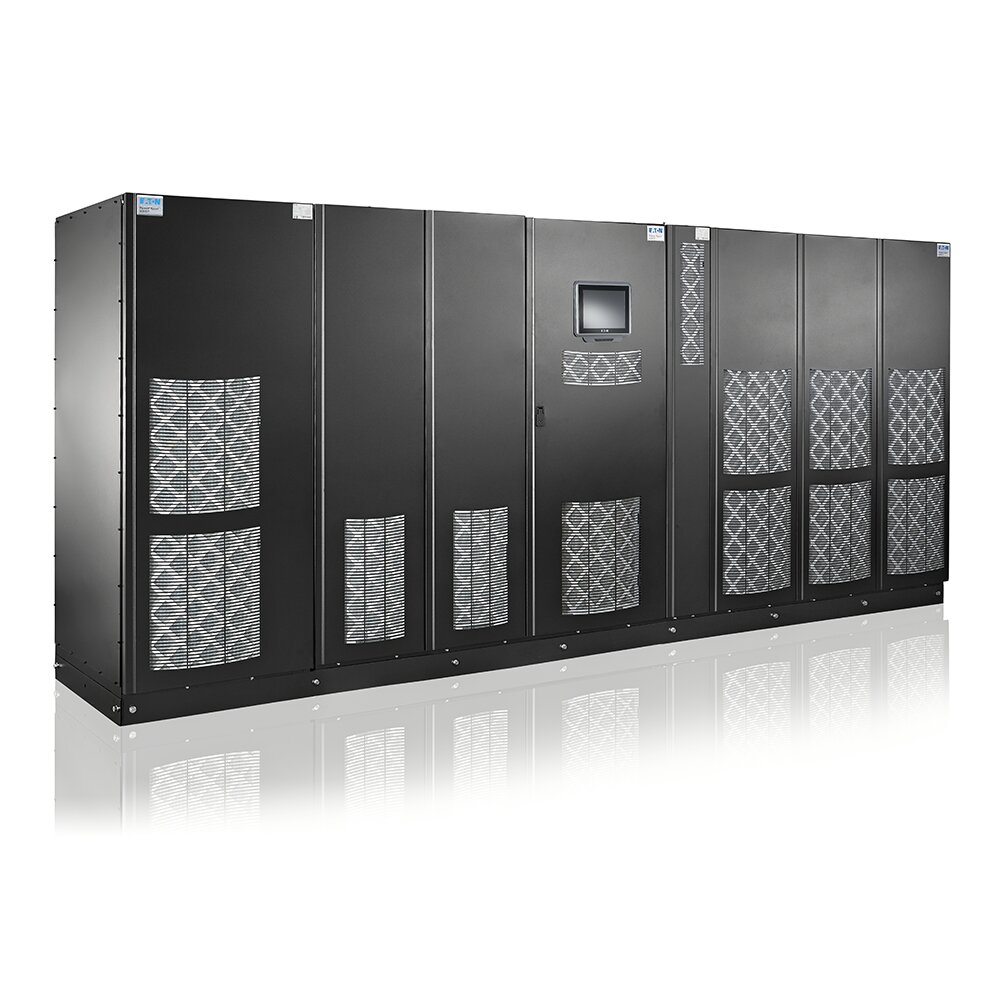

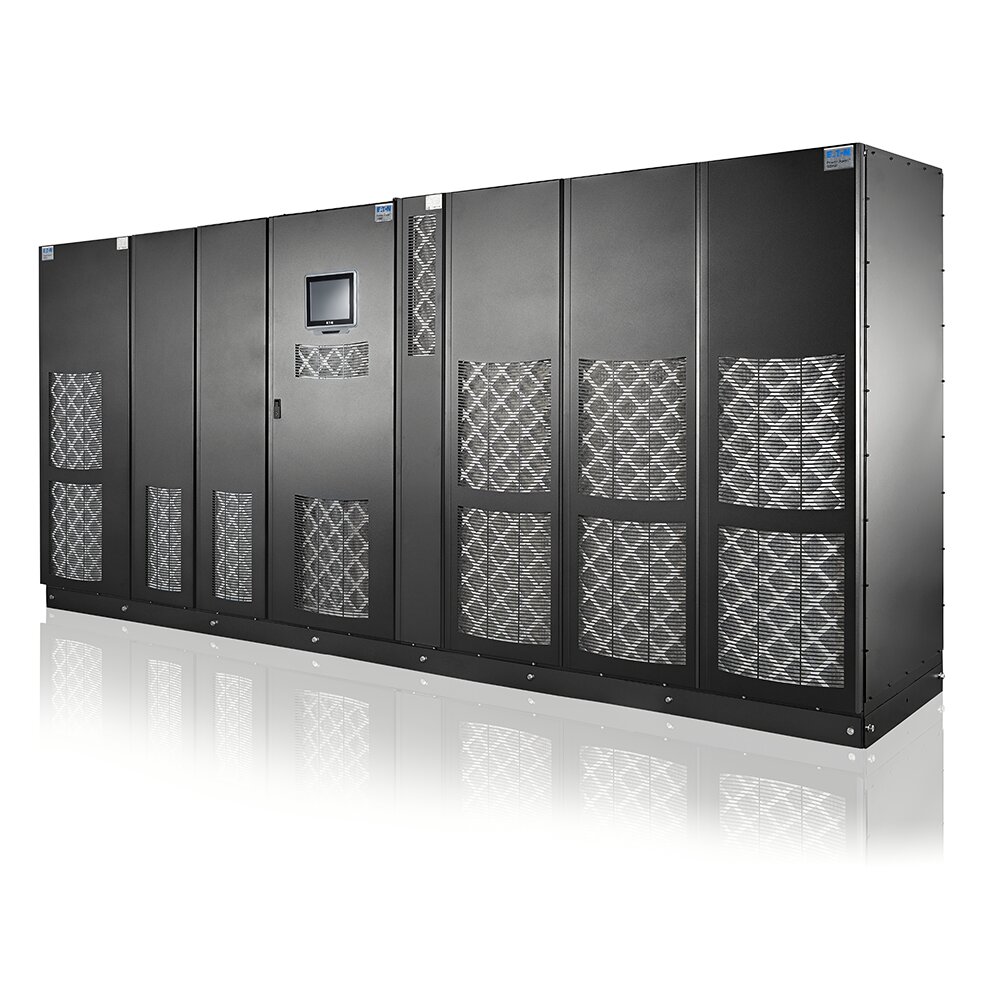

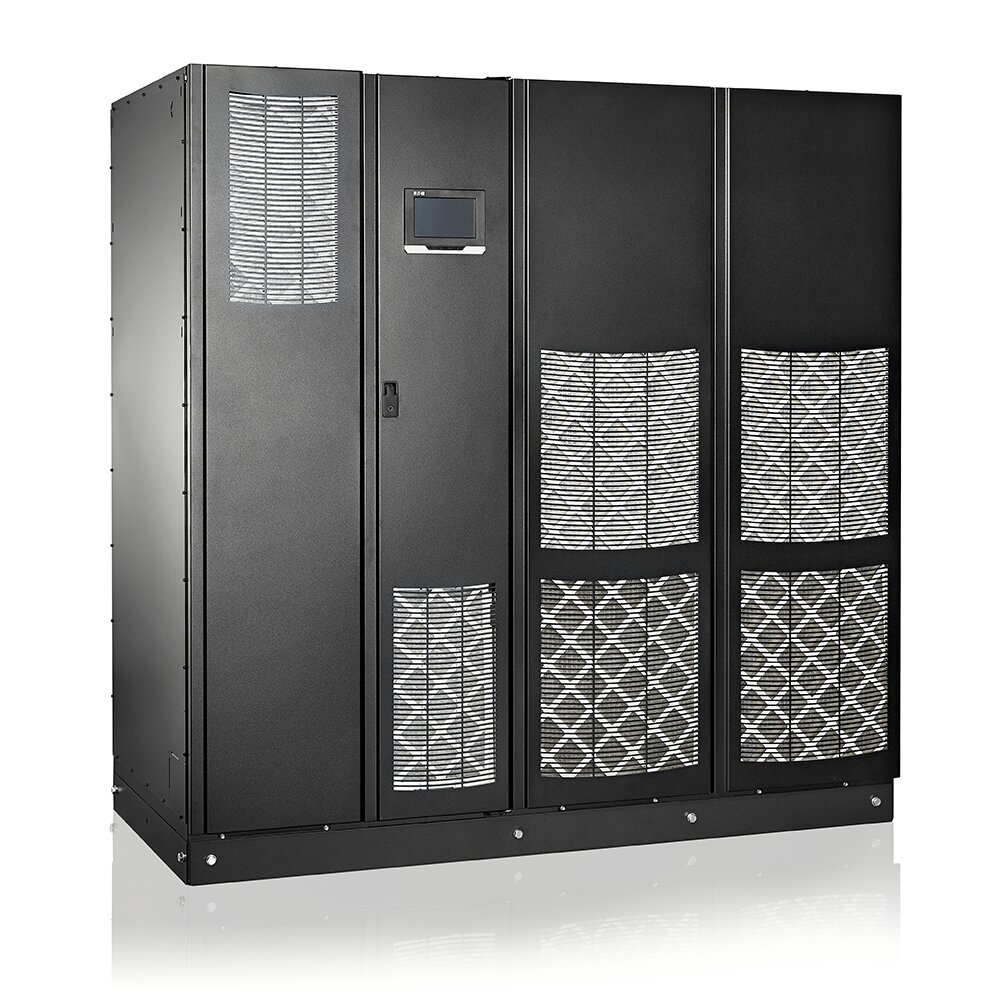

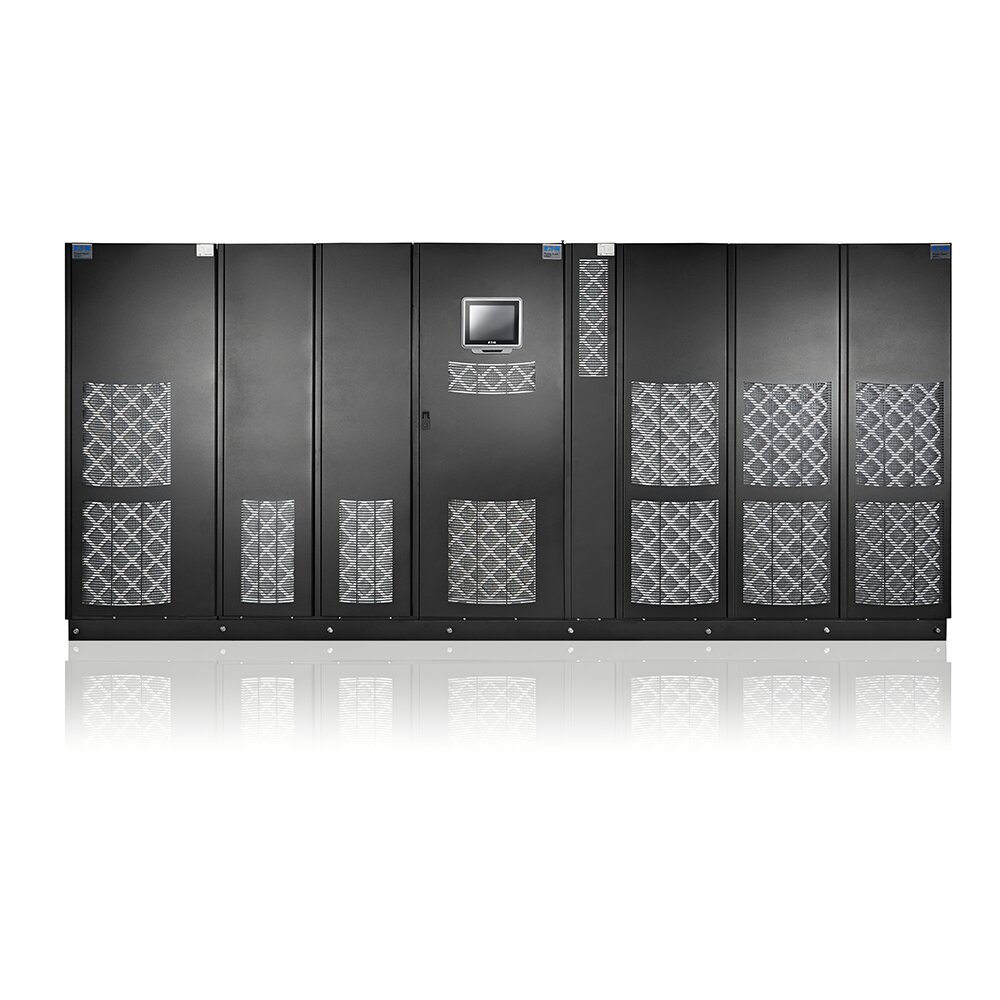

Eaton Powerware 9395 550 кВА

Настройка и инструкция

Открыть брошюру Eaton Powerware 9395 550 кВА

Описание

Eaton Powerware 9395 — источник бесперебойного питания (ИБП), предназначен для защиты самых ответственных нагрузок, питание которых не может прерываться ни при каких условиях: производственных процессов, высокопроизводительных вычислительных комплексов и ЦОД, энергетических подстанций. Топология с двойным преобразованием обеспечивает чистую синусоиду. Возможна работа нескольких ИБП в параллельной системе. Для снижения затрат ИБП спроектирован так, чтобы не смотря на высокую плотность мощности его было легко и удобно обслуживать. Eaton 9395 Marine - модификация, способная выступать в качестве ИБП для судов или ИБП для морских платформ.

---

Ключевые особенности

• Система первого поколения Powerware 9395 в изначальной модельной линейке;
• Номинальная мощность Eaton 9395 равна 550 кВА;
• Разработаны для обеспечения продвинутой защиты критически важных приложений, в которых полностью недопустимы перебои электроснабжения: крупные ЦОД и промышленные комплексы, системы управления технологическими процессами, инфраструктуры финансового и банковского секторов, многоуровневые системы безопасности, объекты телекома (включая оборудование интернет-провайдеров и операторов сотовой связи);
• КПД в режиме двойного преобразования достигает 94,5%, высокий уровень эффективности даже при низких нагрузках;
• КНИ потребляемого тока – менее 4,5%, входной коэффициент мощности равен 0,99;
• Допустима непрерывная 115% перегрузка ИБП при работе на байпасе;
• Широкий диапазон коэффициентов мощности;
• Высокие показатели производительности при несбалансированных нагрузках за счет применения адаптивной системы управления модулями;
• Эффективная система энергосбережения, отключающая силовые модули в сценариях отсутствия необходимости в двойном преобразовании – переход от режимов работы происходит менее чем за 2 мс;
• Архитектура системы охлаждения спроектирована для обеспечения непрерывной работы при температуре до 40 градусов Цельсия без снижения эффективности и производительности системы, а в случае повышения температуры охлаждение способно обеспечить продолжительную безотказную работу;
• Поддержка работы нескольких ИБП в параллельном режиме в целях повышения мощности или резервирования, с равномерным распределением нагрузки между участниками системы, без единой точки отказа;
• Унифицированный статический переключатель позволяет наращивать мощности, путем добавления новых силовых модулей, без изменения байпаса;
• Интеллектуальная система контроля заряда аккумуляторных батарей;
• Полная совместимость с ДГУ (дизель-генераторными установками);
• 4 коммуникационных разъема для плат, 5 программируемых релейных входа, один релейный выход;
• Большой набор опций под нужды самых разных предприятий и приложений использования

---

Опции

• Внешние батарейные модули с АКБ увеличенного срока службы;
• Разъем для подключения адаптеров Web /SNMP, ModBus /JBus, Relay, Hot Sync, удаленного дисплея ViewUPS;
• Датчик окружающей среды (температура и влажность) с дополнительными «сухими» контактами;
• Встроенный ручной байпас для моделей 225 кВА - 550 кВА;
• Широкий набор опционального программного обеспечения для удаленного управления и мониторинга;

---

Модификации Eaton 9395 550 кВА

Eaton 9395P

---

Видео

Eaton 9395P

---

Технические характеристики Eaton Powerware 9395 550 кВА

Номинальная выходная мощность ИБП (коэфф. мощности 0,9)

кВА

550

кВт

495

Общие характеристики

КПД в режиме двойного преобразования (при полной нагрузке)

> 94,5%

КПД в режиме двойного преобразования (при нагрузке 50%)

94%

КПД в режиме экономии (ESM)

до 99%

Параллельное подключение по технологии Hot Sync

5

Внутреннее резервирование, N+1, с возможностью избыточного подключения

от 225 до 825 кВА

Возможность обновления на месте

Присутствует

Топология инвертора / выпрямителя

ШИМ на IGBT- транзисторах

Уровень шума

< 76 дБ; < 80 дБ (825 и 1100 кВА)

Высота

1000 м без понижения характеристик (макс. 2000 м)

Входные  характеристики

Вход

3 фазы + N + PE

Номинальное напряжение

220 /380, 230 /400, 240 /415 В, 50 /60 Гц

Диапазон входного напряжения

+10%/-15%

Диапазон частоты

45 - 65 Гц

Входной коэффициент мощности

0,99

КНИ потребляемого тока

< 4,5%

Плавный наброс нагрузки

Присутствует

Защита от обратного напряжения

Присутствует

Выходные  характеристики

Выход

3 фазы + N + PE

Номинальное напряжение

220 /380, 230 /400, 240 /415 В, 50 /60 Гц

Искажение выходного напряжения

< 3% (100% линейная нагрузка); < 5% (стандартная нелинейная нагрузка)

Выходной коэффициент мощности

0,9 (т.е. 247 кВт при 275 кВА)

Диапазон коэффициента мощности нагрузки

0,7 индуктивного — 0,8 емкостного характера

Допустимая перегрузка

10 мин. — 100 -110%; 30 сек. — 110 -125%; 10 сек. — 125 -150%; 300 мс > 150%

Допустимая перегрузка при работе на байпасе

Непрерывная < 115%, 20 мс — 1000% Примечание! Перегрузка может быть ограничена номиналом предохранителя.

Характеристики батарей

Тип

VRLA-AGM

Метод зарядки

Технология ABM или Float

Температурная компенсация

Дополнительно

Номинальная мощность

480 В (40*12 В, 240 ячеек)

Ток зарядки /модель

275

550

825

1100

По умолчанию, A

38

76

114

152

Максимально, A*

83

166

249

332

*Ограничено макс. номиналом входного тока ИБП.

Габариты и масса

550 кВА

1890*880*1880 мм (Ш*Г*В)

1430 кг

550 кВА с избыточностью

2520*880*1880 мм

2030 кг

Опции

Внешние батарейные модули с батареями с увеличенным сроком службы, разъем X-слот (для подключения адаптеров Web/SNMP, ModBus/JBus, Relay, Hot Sync, удаленного дисплея ViewUPS), встроенный ручной байпас 225 -550 кВА.

Коммуникационные возможности

X- Slot

4 коммуникационных разъема

Последовательные порты

1 шт.

Релейные входы /выходы

Программируемые, 5/1

Сертификация

Безопасность (сертификация CB)

IEC 62040 -1, IEC 60950-1

EMC

IEC 62040-2

Производительность

IEC 62040-3
