Производитель: AEG
Доступные мощности: от 160 кВА до 800 кВА (до 1000 кВА особ.)
Сферы применения: Автоматизация, Инфраструктуры, Промышленность, Системы безопасности, Телекоммуникации, Транспорт
Тип: On-line
Мощность, кВА: 1000
Мощность, кВт: 800
Кол-во фаз вход/выход: 3:3
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 0,8
Напряжение: 380, 400, 415
Наличие аккумуляторов: внешние
Подключение в параллель: До 8 ИБП
Трансформатор гальванической изоляции: Да
Формфактор: Вертикальный корпус (Tower)
Степень защиты корпуса (IP): 20
Шум, дБ (на расстоянии 1 м): 69
Ширина, мм: 4850
Высота, мм: 1960
Глубина, мм: 1060
Вес, кг: 5900
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spb@uni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Настройка и инструкция

Открыть брошюру (PDF) AEG Protect 4.33 1000 кВА

Описание

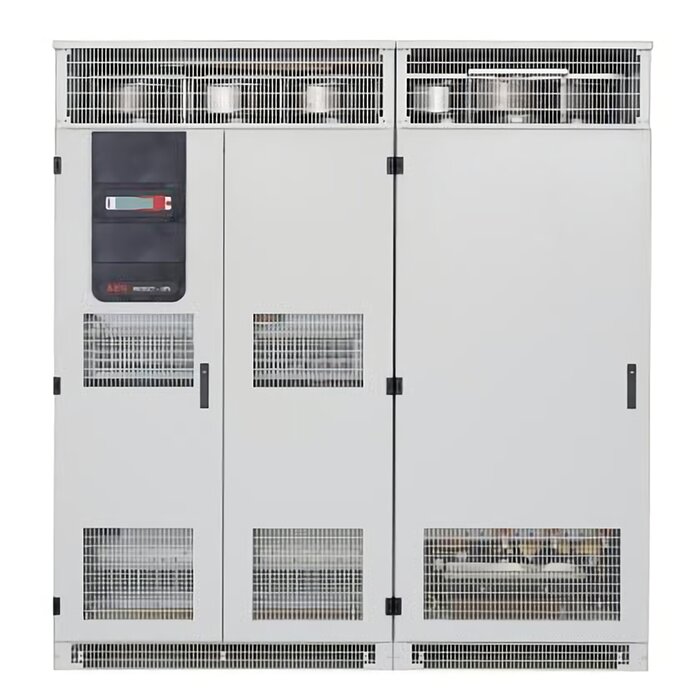

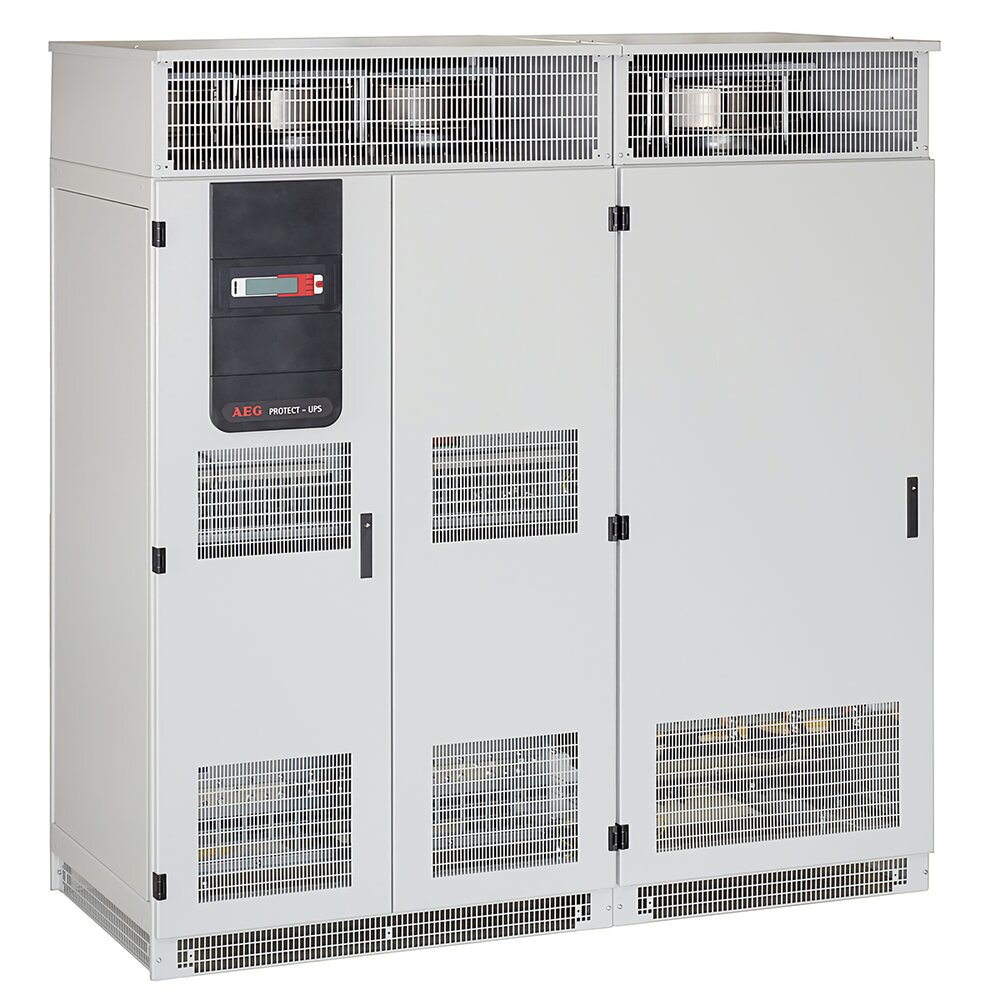

AEG Protect 4.33 - модель трехфазного ИБП (UPS) двойного преобразования, одна из мощнейших в своем классе. Является современным решением для промышленных объектов с повышенным требованием к уровню надежности и качества источников бесперебойного питания. Благодаря внутренней избыточности системы, построенной на независимости ключевых компонентов ИБП друг от друга, а также новейшей системы контроля и мониторинга, Protect 4.33 обладает беспрецедентной отказоустойчивостью и стабильностью в работе, даже в неблагоприятных индустриальных условиях. Поддерживает работу в параллели до восьми модулей, что позволяет постепенно нарастить мощности. Отличная совместимость с дизель-генераторными установками и трехуровневая защита управляющих микропроцессоров позволяют использовать источник бесперебойного питания в нефтегазовой промышленности, крупных административных и коммерческих учреждениях, а также для обеспечения защиты электропитания на производственных процессах. Имеет встроенную систему самодиагностики аккумуляторных батарей для увеличения сроков эксплуатации и предотвращения выхода из строя.


Ключевые особенности

  • 12-пульсный выпрямитель;
  • Номинальная мощность одной системы AEG Protect 4.33 равна 1000 кВА;
  • Гальваническая развязка трансформатора на входе;
  • Высокий уровень эффективности — до 94%;
  • Возможность параллельного подключения до 8 ИБП для увеличения мощности системы вплоть до 8 мВА;
  • Полностью цифровое управление, построенное на трех DSP-микропроцессорах;
  • Избыточная архитектура компонентов, включая вентиляторы, для повышения надежности:
  • Возможность удаленного управления и диагностики по средствам SNMP и RS232;
  • Функция журналирования системных событий;
  • Графический интерфейс пользователя.

Опции

  • Дополнительные внешние батарейные кабинеты (вместимость — 40 АКБ, от 7 Ач до 100 Ач);
  • Внешний датчик температуры для батарейного кабинета;
  • Адаптер SNMP (внешний или внутренний);
  • Гальваническая развязка трансформатора на выходе;
  • Помехоустойчивость к RFI помехам, класс B;
  • Комплект для организации работы в параллельном режиме, позволяющий объединить до 8 ИБП в единую систему с синхронизацией работы инверторов. Доступно резервирование N+1.

Инструкция AEG Protect 4


Технические характеристики AEG Protect 4.33 1000 кВА

Диапазон мощности при cos phi =0,8 (кВА)

1000

ОБЩИЕ СВЕДЕНИЯ

КПД

до 94 %

КПД в ЭКО-режиме

до 98 %

Уровень шума, дБ(А)

> 69

Электромагнитная совместимость в соответствие с EN 60042-2

C 2

Воздушное охлаждение с избыточными-контроллируемыми вентиляторами

да

Диапазон рабочих температур мин/макс в С°

-5/+40

Диапазон температур хранения мин/мак в С°

-30/+75

Высота над уровнем моря

1000 м

Уровень защиты в соответствие

с IEC 529/EN 60529

IP 20

Цвет оборудования

RAL 7035

Размеры

Стандартная высота устройств, мм

-

Высота с макс. количеством опций, мм

-

Ширина, мм

-

Глубина, мм

-

Вес, кг

-

Выпрямитель

Номинальное напряжение, В

3 x 400

Диапазон входных напряжений (мин./макс), В

340/460

Частота, Гц

45-66

Ток потребления на входе, А при номинальной нагрузке

1624

Ток потребления на выходе (А) при номинальной нагрузке с учетом заряда батареи

2000

Зарядная характеристика в соотв. с IEC 478-10

IU

Номинальное напряжение пост. тока, В

384

Макс зарядное напряжение, В

461

Тип выпрямителя (пульсный)

12

Инвертор

Номинальное напряжение пост. тока мин/макс, B

307/461

Номинальное переменное напряжение, В

3 x 400

Подстройка мин/макс, В

380/415

Статическая стабильность

< ±1 %

Динамическая стабильность 0% - 100% - 0%

< ±5 %

Время переходного процесса

2 мс

Частота, Гц

50/60

Синхронизация по частоте без сети

±0,1 %

Предел синхронизации по частоте

±1 %

Допустимый коэффициент мощности нагрузки cos phi

0 емк. — 1 - 0 инд.

Выходной ток по фазам, А

1445

Форма сигнала по напряжению

синусоидальная

Коэффициент нелинейных искажения по напряжению

< 3%

Крест-фактор

макс. 3

Выдерживаемая перегрузка в течение 1 мин.

150 %

Выдерживаемая перегрузка в течение 10 мин.

125 %

Стойкость к короткому замыканию от I ном

300 %

Статический байпас

Напряжение переменного тока мин/ном/макс, В

3 x 380/400/415

Частота, Гц

50/60

Номинальная мощность, кВА

1000

Перегрузочная способность

500 %
