Производитель: Eaton
Доступные мощности: от 250 кВА до 1200 кВА.
Сферы применения: Инфраструктуры, Промышленность, Системы безопасности, Транспорт
Тип: On-line
Мощность, кВА: 500
Мощность, кВт: 500
Кол-во фаз вход/выход: 3:3
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 1
Напряжение: 220, 230, 240, 380, 400, 415
Наличие аккумуляторов: внешние
Подключение в параллель: До 8 ИБП
Трансформатор гальванической изоляции: Нет
Формфактор: Вертикальный корпус (Tower)
Степень защиты корпуса (IP): 20
Шум, дБ (на расстоянии 1 м): 81
Ширина, мм: 1890
Высота, мм: 1880
Глубина, мм: 880
Вес, кг: 1440
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spb@uni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Настройка и инструкция

Открыть брошюру (PDF) Eaton Power Xpert 9395P 500 кВА
Мы занимаемся обслуживанием оборудования Eaton в Санкт-Петербурге и области - установкой, наладкой и ремонтом. Подробнее

Компания «Юниджет»:

Для того, чтобы купить ИБП Eaton Power Xpert 9395P, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Описание

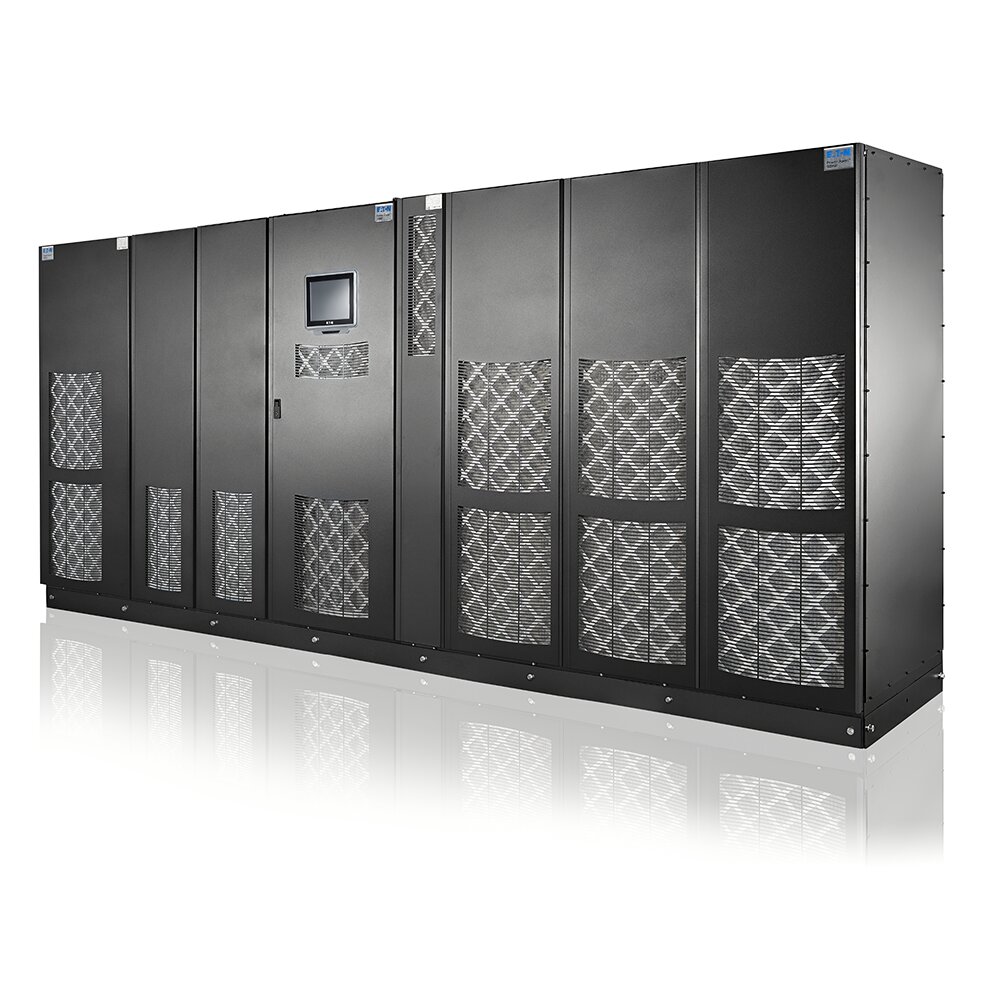

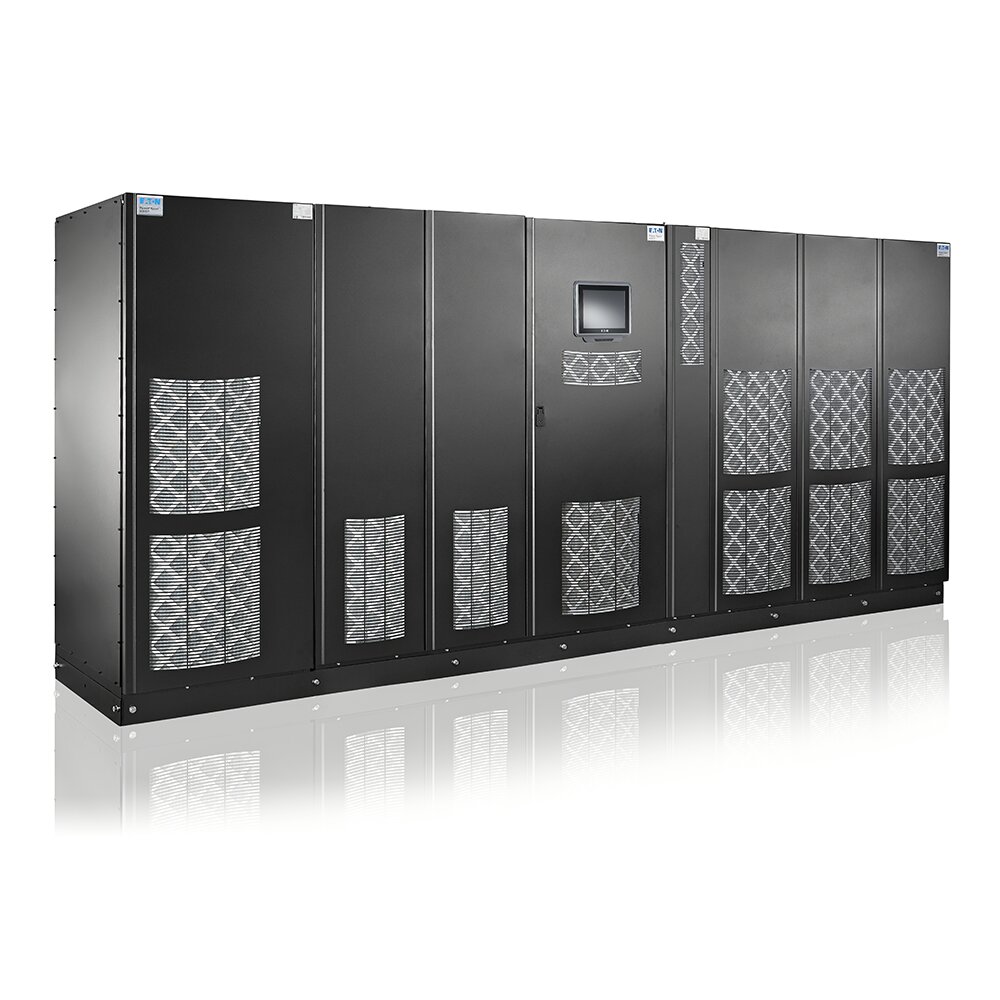

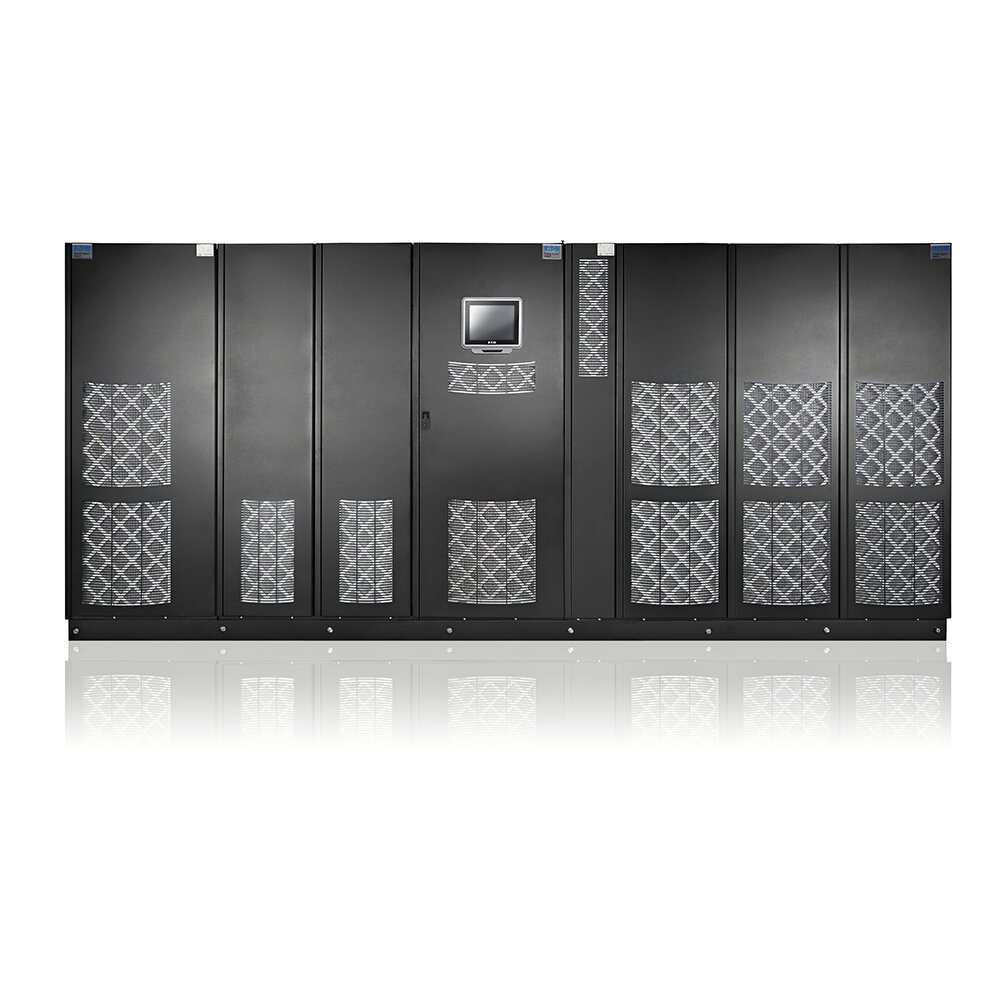

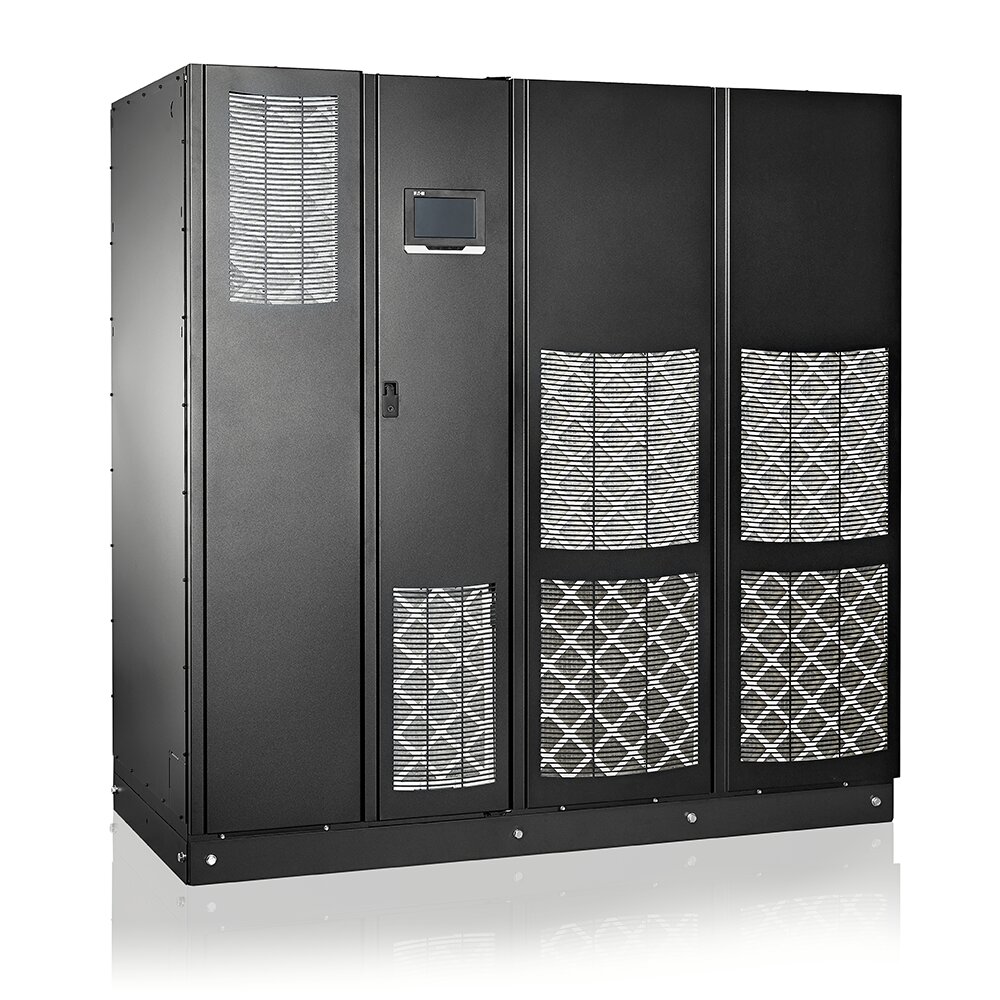

Eaton Power Xpert 9395P — источник бесперебойного питания (ИБП), предназначен для защиты самых ответственных нагрузок, питание которых не может прерываться ни при каких условиях: производственных процессов, высокопроизводительных вычислительных комплексов и ЦОД, энергетических подстанций. Топология с двойным преобразованием обеспечивает чистую синусоиду. Возможна работа нескольких ИБП в параллельной системе. Для снижения затрат ИБП спроектирован так, чтобы не смотря на высокую плотность мощности его было легко и удобно обслуживать. Eaton 9395 Marine - модификация, способная выступать в качестве ИБП для судов или ИБП для морских платформ.


Инструкция Eaton 9395P 500 кВА - 600 кВА


Ключевые особенности

  • Инженерные навыки и опыт специалистов Eaton позволили довести систему Powerware 9395 до еще более высокого уровня;
  • Номинальная мощность Power Xpert 9395P равна 500 кВА;
  • Разработаны для обеспечения продвинутой защиты критически важных приложений, в которых полностью недопустимы перебои электроснабжения: крупные ЦОД и промышленные комплексы, системы управления технологическими процессами, инфраструктуры финансового и банковского секторов, многоуровневые системы безопасности, объекты телекома (включая оборудование интернет-провайдеров и операторов сотовой связи);
  • КПД в режиме двойного преобразования достигает 96,3%, высокий уровень эффективности даже при низких нагрузках;
  • КНИ потребляемого тока – менее 4,5%, входной коэффициент мощности равен 0,99;
  • Допустима непрерывная 115% перегрузка ИБП при работе на байпасе;
  • Широкий диапазон коэффициентов мощности;
  • Высокие показатели производительности при несбалансированных нагрузках за счет применения адаптивной системы управления модулями;
  • Эффективная система энергосбережения, отключающая силовые модули в сценариях отсутствия необходимости в двойном преобразовании – переход от режимов работы происходит менее чем за 2 мс;
  • Архитектура системы охлаждения спроектирована для обеспечения непрерывной работы при температуре до 40 градусов Цельсия без снижения эффективности и производительности системы, а в случае повышения температуры охлаждение способно обеспечить продолжительную безотказную работу;
  • Поддержка работы нескольких ИБП в параллельном режиме в целях повышения мощности или резервирования, с равномерным распределением нагрузки между участниками системы, без единой точки отказа;
  • Унифицированный статический переключатель позволяет наращивать мощности, путем добавления новых силовых модулей, без изменения байпаса;
  • Интеллектуальная система контроля заряда аккумуляторных батарей;
  • Полная совместимость с ДГУ (дизель-генераторными установками);
  • 4 коммуникационных разъема для плат, 5 программируемых релейных входа, один релейный выход;
  • Большой набор опций под нужды самых разных предприятий и приложений использования

Опции

  • Внешние батарейные модули с АКБ увеличенного срока службы;
  • Разъем для подключения адаптеров Web /SNMP, ModBus /JBus, Relay, Hot Sync, удаленного дисплея ViewUPS;
  • Датчик окружающей среды (температура и влажность) с дополнительными «сухими» контактами;
  • Широкий набор опционального программного обеспечения для удаленного управления и мониторинга;

Видео




Технические характеристики Eaton Power Xpert 9395P 500 кВА

Номинальная выходная мощность ИБП

кВA

500

кВт

500

Общие характеристики

КПД в режиме двойного преобразования (полная нагрузка)

95,6%

КПД в режиме двойного преобразования (половинная нагрузка)

96,3%

Адаптивная система управления модулями (VMMS) (двойное преобразование)

Значительное увеличение эффективности при низких нагрузках

Эффективность в системе энергосбережения (ESS)

до 99,3%

Параллельное подключение по технологии Hot Sync

до 7

Внутреннее резервирование N+1 с возможностью избыточного подключения

в 600 : 300 кВA
в 900 : 600 кВA
в 1100 : 900 кВA

Возможность обновления на месте

да

Топология преобразователя / выпрямителя

ШИМ на IGBT-транзисторах

Низкочастотный шум

78 дБ (300 кВA); < 81 дБ 600 кВA); < 83 дБ (900 кВA); < 85 дБ (1200 кВA)

Высота (макс)

1000 м без снижения мощности (макс 2000 м)

Входные характеристики

Входное подключение

3 фазы + N + PE

Номинальное напряжение (настраиваемое)

220/380, 230/400, 240/415 В 50/60 Гц

Диапазон входного напряжения

+15% / -15% для 400 В или 415 В
+15% / -10% для 380 В
+10% / -10% для байпаса

Диапазон частоты на входе

45-65 Гц

Входной коэффициент мощности

0,99

Полный коэффициент гармоник тока на входе (ITDH)

< 3% при номинальной нагрузке в режиме двойного преобразования

Возможность плавного пуска

Да

Защита от обратного напряжения

Да, стандартная

Выходные характеристики

Выходное подключение

3 фазы + N + PE

Номинальное напряжение (настраиваемое)

220/380, 230/400, 240/415 В 50/60 Гц

Полный коэффициент гармоник напряжения на выходе (UTHD)

<2% (100% линейная нагрузка); <5% (нелинейная нагрузка)

Выходной коэффициент мощности

0.9 (для моделей 300, 600, 900 и 1200 кВА)
1.0 (для моделей 250, 500, 750 и 1000 кВА)

Допустимый коэффициент мощности нагрузки

0,7 индуктивного – 0,8 емкостного характера

Перегрузка на преобразователь

10 мин 100-110%; 30 сек 110-125%; 10 сек 125-150%; 300 мс >150%

Перегрузка при работе на байпасе

Непрерывная <115%, 20 мс 1000% Примечание! Способность выдерживать перегрузки может быть ограничена номиналом предохранителя

Тип

аккумулятора

VRLA, AGM, Gel, Wet Cell

Метод заряда

Заряд при постоянном напряжении с ограничением по току или технология Eaton ABM

Температурная компенсация

Дополнительно Опционально

Номинальное напряжение батареи (свинцово-кислотной)

480 В (40 x 12 В, 240 элем)

Зарядный ток / модель
Макс* A

300
120

*ограничен максимальным значением номинального тока ИБП на входе

Размеры и вес (ш×г×в)

300 кВА

1350 × 880 × 1880 мм

830 кг

600 кВА

1890 × 880 × 1880 мм

1440 кг

900 кВА

3710 × 880 × 1880 мм

2680 кг

1200 кВА

4450 × 880 × 1880 мм

3120 кг

Опции



Внешние батарейные модули с батареями увеличенного срока службы, разъем X-Slot для подключения (Web/SNMP, ModBus/Jbus, Relay, Hot Sync, удаленного дисплея ViewUPS-X), встроенный ручной байпас для модели 300 кВА

Связи

X-Slot

4 коммуникационных разъема

Релейные входы/выходы

Программируемые 5/1

Соответствует стандартам

Безопасность (сертификат CB)

IEC 62040-1

ЭМС

IEC 62040-2

Производительность

IEC 62040-3
