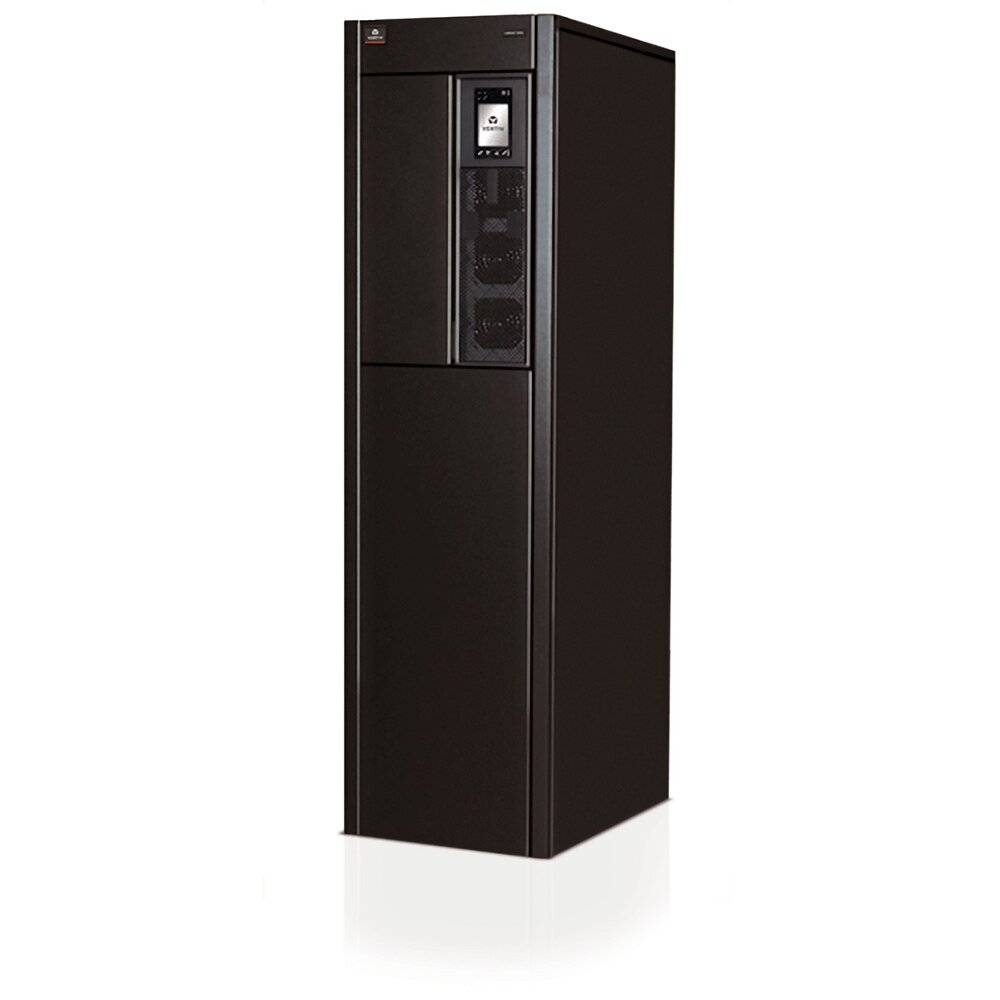

Liebert EXS 10 кВА - трёхфазный бестрансформаторный ИБП двойного преобразования Vertiv (бренд Liebert), младший из трёх номиналов серии Liebert EXS. Активная мощность 10 кВт, выходной коэффициент мощности до 1. Входной ток до 22 А; выходной ток при 400 В - 15 А при трёхфазном и 45 А при однофазном выходе. Напольный корпус на роликах 335 x 650 x 1300 мм, масса 85 кг без аккумуляторов. КПД двойного преобразования до 95,7 %. Тот же корпус, что у двух других номиналов серии.
Серия рассчитана на ответственные нагрузки: ИТ-установки, транспорт, аварийное освещение, медицинские учреждения, торговлю и государственные объекты. Liebert EXS соответствует стандарту EN 50171 и классифицируется как система централизованного аварийного электропитания (CPSS): по документам производителя ИБП может питать освещение аварийных выходов, автоматические установки пожаротушения, охранно-сигнальные устройства и оборудование дымоудаления (при дополнительных предписаниях). По стандарту EN 50121 ИБП применяют на железной дороге: для информационных табло для пассажиров, устройств безопасности и сигнализации, билетных автоматов, ИТ-помещений и диспетчерских. Liebert EXS не предназначен для систем жизнеобеспечения.
Конфигурацию выхода, трёхфазную (3/3) или однофазную (3/1), выбирают на месте: для однофазной ставят комплект медных шин 3-in 1-out (опция), схему подключения и параметры меняет только уполномоченный персонал. Трансформатор гальванической развязки может размещаться внутри корпуса и подключаться ко входу или к выходу: для медицинских и других критических применений, при двух независимых вводах с разными нейтралями и в распределении без нейтрали. До четырёх ИБП соединяются в параллельную систему по кольцу, батареи - общие или раздельные. Аккумуляторы размещаются в самом ИБП (внутренние комплекты - опция): до двух цепочек в стандартном корпусе и до четырёх в исполнении с боковым шкафом.
Управление - ЖК-дисплей с многоязычным интерфейсом. Связь: слот Intellislot для карт SNMP, BACnet и Modbus (карты - опции), порты USB и RS232, порт сухих контактов, порт аварийного отключения REPO и многофункциональный порт RJ45 (протокол Modbus/Jbus или датчики температуры и влажности Vertiv - аксессуары). В платных сервисных программах Vertiv (уровень Premier) доступна система удалённой диагностики и упреждающего мониторинга Vertiv LIFE.
Бестрансформаторное решение мощностью 10 кВА в формате моноблока, ориентированный на ответственные нагрузки: ИТ-установки, транспорт, аварийное освещение, медицинские и государственные объекты, торговлю;
Liebert EXS соответствует стандарту CEI EN 50171 и классифицируется как CPSS, т.е. обеспечивает необходимую аварийную мощность для критически важного оборудования обеспечения безопасности без ограничений по выходной мощности (при дополнительных предписаниях). Может использоваться для питания освещения аварийных выходов в случае обычного сбоя питания и для питания других систем обеспечения безопасности, включая автоматические установки пожаротушения, сигнальные устройства защиты и оборудование для удаления дыма;
Возможность установки трансформатора гальванической развязки в корпус ИБП для подключения его к входу или выходу, что дает возможность применять ИБП в медицинских учреждениях, а также для работы с двумя независимыми источниками;
Коэффициент мощности на выходе равен единице;
Доступен в версиях с однофазным и трехфазным выходом;
Показатель КПД в режиме двойного преобразования достигает 95,7 %;
Возможность объединения до четырех блоков в параллельную систему за счет кольцевого параллельного соединения повышенной надежности;
По выбору доступна возможность использовать общий или распределенный блок аккумуляторов;
Возможность внутренней установки до четырёх цепочек аккумуляторов (внутренние комплекты - опция);
Возможность конфигурации внутренних и внешних батарей для оптимизации времени батарейной поддержки;
Компактные габариты корпуса (для удобства перемещения установлены ролики) с продуманной системой охлаждения;
Удобный ЖК-дисплей для управления системой;
Широкие возможности по удаленному управлению, мониторингу и диагностике ИБП;
Коммуникационные возможности включают порт USB, беспотенциальные контакты, слот для карт расширения SNMP, ModBus и релейной платы
Видео
Токи, кабели и автоматы
ИБП ставят в помещении на бетонное или другое негорючее ровное основание: охлаждение принудительное, воздух входит через решётки на передней стороне корпуса и выходит через решётки сзади, за ИБП оставляют не менее 200 мм. По бокам свободное место не требуется, кабели заводят сзади. Рабочая температура 0 - 40 °C, до 50 °C с ограничениями; влажность 0 - 95 % без конденсации. До высоты 1500 м мощность не снижается, максимум 3000 м.
Сечения даны для температуры 25 °C, момент затяжки силовых клемм M6 - 3 Н·м. При нелинейной нагрузке ток нейтрали может в 1,5 раза превышать номинальный фазный ток. Ток на входе учитывает максимальный ток заряда батареи. Номиналы выключателей и автомата батареи - рекомендуемые.
В режиме ECO КПД 99,0 % на всех номиналах. Потери без нагрузки - 0,18 кВт; максимальный расход охлаждающего воздуха - 208 л/с.
Батареи и исполнения корпуса
В цепочке 24, 32 или 40 блоков 12 В; при 24 блоках максимальная выходная мощность ИБП - 70 % номинальной. Напряжение плавающего заряда 2,27 В на элемент, напряжение конца разряда - 1,60 - 1,85 В на элемент; температурная компенсация -3,0 мВ/°C на элемент работает вместе с датчиком температуры батарей (опция). Максимальный ток зарядного устройства - 13 А.
Внутренние комплекты (опция) - на две или четыре цепочки по 32 блока; в заводской комплектации блоки 9 А·ч. Для большего времени автономии цепочки соединяют параллельно, производитель рекомендует не более четырёх; у каждой цепочки свой выключатель, блоки одной марки, ёмкости и возраста. Оптимальная температура батарей 20 - 25 °C, кратковременно допустимы -15 - 45 °C; при батареях рядом с ИБП максимальную температуру в помещении определяют батареи, а не ИБП.
Исполнение
Габариты Ш x Г x В, мм
Масса нетто, кг
Стандартный корпус, без аккумуляторов
335 x 650 x 1300
85
Стандартный корпус, аккумуляторы 2 x 32
335 x 650 x 1300
250
С боковым шкафом, без аккумуляторов
576 - 577 x 650 x 1300
145
С боковым шкафом, аккумуляторы 4 x 32
576 - 577 x 650 x 1300
470
Режимы работы, параллель и опции
Режимы: нормальный (двойное преобразование), от батарей, байпас, сервисный байпас, ECO, параллельное резервирование, система с двумя шинами (LBS) и общая батарейная цепочка. Ручной сервисный байпас есть в каждом ИБП и рассчитан на полную нагрузку одного модуля; в системе из двух и более ИБП при нагрузке выше мощности одного модуля внутренний сервисный байпас использовать нельзя.
В режиме ECO питание идёт через байпас, инвертор в ожидании; при выходе напряжения или частоты байпаса за заданные пределы ИБП переходит на инвертор. В ECO нагрузка не защищена от искажений формы напряжения сети.
При перегрузке или отказе инвертора нагрузка переходит на байпас; если инвертор и байпас не синхронизированы, возможен перерыв питания не более 20 мс. После снятия перегрузки нагрузка возвращается на инвертор.
Параллельная система - до четырёх ИБП одной мощности, соединённых кабелями по кольцу, с одним источником байпаса; нагрузка делится поровну, отказавший модуль выходит из системы. Кабели питания каждого модуля - одной длины и сечения.
Комплект шин для однофазного выхода (3-in 1-out) - опция.
Внутренние батарейные комплекты и датчик температуры батарей - опции.
Защитные устройства на ток короткого замыкания 30 кА (заводская установка) - опция.
Карты Intellislot (релейная UF-DRY410, IS-UNITY-DP для Modbus и BACnet, IS-UNITY-LIFE) и расширитель Intellislot с одного слота до двух - опции.
Параллельные кабели и кабель LBS - опции.
Защита от обратной подачи напряжения и комплект ЭМС C2 - опции.
Технические характеристики Liebert EXS 10 кВА
Мощность (кВА)
10
ВХОД
Номинальное входное напряжение (В)
380/400/415 (три фазы + нейтраль)
Диапазон входного напряжения без питания от батарей (В)
173-498 (305 В - минимум для номинальной нагрузки без разряда батареи)
Номинальная частота (Гц)
50/60
Диапазон входной частоты (Гц)
40-70
Входной коэффициент мощности при полной нагрузке (кВт/кВА)
0,99
Коэффициент нелинейных искажений при полной линейной нагрузке (THDI %)
≤ 3
Допуск по напряжению на байпасной линии (%)
может быть выбрано от +20 до -40
Допуск по частоте на байпасной линии (%)
±20 (можно выбрать ±10)
БАТАРЕЯ
Количество батарейных блоков в линейке
24-40
Температурная компенсация напряжения (мВ/°C/яч.)
-3,0
Максимальный ток зарядного устройства (А)
13
ВЫХОД
Номинальное выходное напряжение (В)
380/400/415 (трехфазное) или 220/230/240 (однофазное)
Номинальная выходная частота (Гц)
50/60
Максимальная активная мощность (кВт)
10
Суммарные нелинейные искажения при полной линейной нагрузке (%)
2
Перегрузочная способность инвертора
105 % в течение 60 мин; 125 % в течение 5 мин; 150 % в течение 1 мин; >150 % в течение 200 мс
КПД двойного преобразования
До 95,7 %
КПД в экономичном режиме Eco (%)
До 99 %
ГАБАРИТЫ
Размеры, Ш × Г × В (мм)
335 × 650 × 1300
Вес нетто/брутто (без аккумулятора) (кг)
85/95
Вес нетто/брутто (включая 2*32 аккумулятора) (кг)
250/260
ОБЩИЕ СВЕДЕНИЯ
Шум на расстоянии 1 м (дБА)
≤ 58
Максимальная высота
1500 м без ухудшения характеристик (макс. 3000 м)
Степень защиты МЭК (60529)
IP20
Общие требования к ИБП и требования по безопасности
EN/IEC/AS 62040-1
Требования к ИБП по электромагнитной совместимости
