Производитель: Eaton
Доступные мощности: от 8 кВА до 40 кВА
Сферы применения: Автоматизация, Инфраструктуры, Промышленность, Серверы и сфера IT, Сфера обслуживания, Телекоммуникации, ЦОД
Тип: On-line
Мощность, кВА: 10
Мощность, кВт: 10
Кол-во фаз вход/выход: 3:3
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 1
Напряжение: 220, 230, 240, 380, 400, 415
Наличие аккумуляторов: внешние, внутренние
Подключение в параллель: До 4 ИБП
Трансформатор гальванической изоляции: Нет
Формфактор: Модульный (Modular)
Степень защиты корпуса (IP): 20
Шум, дБ (на расстоянии 1 м): 60
Ширина, мм: 335, 480
Высота, мм: 1300
Глубина, мм: 750, 1750
Вес, кг: 280
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spb@uni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Настройка и инструкция

Открыть брошюру (PDF) Eaton 93PS 10 кВА
Мы занимаемся обслуживанием оборудования Eaton в Санкт-Петербурге и области - установкой, наладкой и ремонтом. Подробнее

Компания «Юниджет»:

Для того, чтобы купить ИБП Eaton 93PS, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Описание

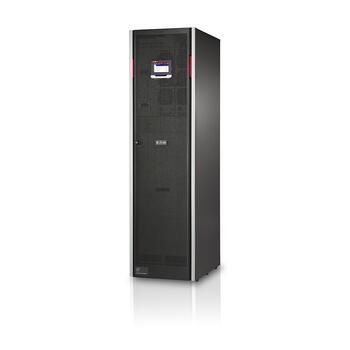

Eaton 93PS — трехфазный источник бесперебойного питания (ИБП) двойного преобразования, обладающий коэффициентом мощности 1. Является прямой заменой модели Eaton 9355, в качестве современного и доработанного развития линейки успешных источников бесперебойного питания компании под универсальное применение. Предназначен для небольших ЦОД, серверных комнат и оборудования, различных гражданских инфраструктур и государственных организаций.

ИБП Eaton 93PS предлагает высокую степень энергоэффективности и производительности, а также удобное сервисное обслуживание и низкую стоимость эксплуатации. Может быть запущен в параллельной системе до четырех ИБП. Отдельным плюсом данного типа ИБП Eaton является очень малая площадь, которую занимает оборудование, и низкие показатели тепловыделения - благодаря чему может успешно использоваться в небольших серверных с ограниченной системой охлаждения.


Инструкция Eaton 93PS 8 кВА - 10 кВт

Инструкция Eaton 93PS 8 кВА - 40 кВА

Расширенная брошюра Eaton 93PS


Ключевые особенности

  • Номинальная мощность Eaton 93PS равна 10 кВА;
  • Коэффициент мощности ИБП равен 1 (кВА = кВт);
  • Высокий уровень КПД в режиме двойного преобразования (96%) и в режиме энергосбережения (99%);
  • Возможность параллельного подключения до 4 блоков в целях наращивания мощности или резервирования;
  • Два габаритных исполнения для наиболее гибкого размещения в ограниченном пространстве;
  • Чрезвычайно высокое соотношение занимаемой площади к мощности –  0,25 м2 для шкафа ИБП 8–20 кВт и 0,36 м2 для шкафа 8-40 кВт;
  • Поддержка до 32 внутренних батарейных в одном корпусе;
  • «Горячая» замена и добавление модулей без отключения нагрузки, сервисное обслуживание при отключении отдельных аккумуляторных батарей во время непрерывной работы;
  • Надежный статический переключатель с продвинутой компонентной базой, ориентированный на высокие системные нагрузки;
  • Защита от обратного тока по-умолчанию включена в систему;
  • Высокая перегрузочная способность инвертора для устройств данного класса – 10 мин при 100% нагрузке;
  • Два коммуникационных разъема MiniSlot для карт расширения, USB, RS-232, SNMP, контакты аварийных сигналов;
  • Удобная панель с графическим интерфейсом для управления всей системой;
  • Интеллектуальное ПО с функцией контроля нагрузки для повышения показателей автономности;
  • Полная совместимость с современными «облачными» сервисами с гибкой виртуальной интеграцией

Опции

  • Шкафы внешних аккумуляторных батарей с повышенным сроком службы;
  • Температурная компенсация батарейных модулей;
  • Внешний сервисный байпас;
  • Внутренний ручной байпас;
  • Адаптер Web/SNMP;
  • Адаптер ModBus;
  • Адаптер релейных контактов;
  • Датчик окружающей среды (влажности и температуры);
  • Набор опционального ПО для удаленного управления и мониторинга

Модификации Eaton 93PS 10 кВА

Модель

Код

Eaton 93PS-10(20)-20-0-6

BA01A0206A01000000

Eaton 93PS-10(20)-20-2x7Ah-LL-6

BA01A2206A01000000

Eaton 93PS-10(20)-20-1x9Ah-6

BA01AA206A01000000

Eaton 93PS-10(20)-20-2x9Ah-6

BA01AB206A01000000

Eaton 93PS-10(20)-20-0-MBS-6

BA01A0306A01000000

Eaton 93PS-10(20)-20-2x7Ah-LL-MBS-6

BA01A2306A01000000

Eaton 93PS-10(20)-20-1x9Ah-MBS-6

BA01AA306A01000000

Eaton 93PS-10(20)-20-2x9Ah-MBS-6

BA01AB306A01000000

Eaton 93PS-10(40)-20-0-6

BC01A0206A01000000

Eaton 93PS-10(40)-20-3x7Ah-LL-6

BC01A3206A01000000

Eaton 93PS-10(40)-20-4x7Ah-LL-6

BC01A4206A01000000

Eaton 93PS-10(40)-20-3x9Ah-6

BC01AC206A01000000

Eaton 93PS-10(40)-20-4x9Ah-6

BC01AD206A01000000

Eaton 93PS-10(40)-20-0-MBS-6

BC01A0306A01000000

Eaton 93PS-10(40)-20-3x7Ah-LL-MBS-6

BC01A3306A01000000

Eaton 93PS-10(40)-20-4x7Ah-LL-MBS-6

BC01A4306A01000000

Eaton 93PS-10(40)-20-3x9Ah-MBS-6

BC01AC306A01000000

Eaton 93PS-10(40)-20-4x9Ah-MBS-6

BC01AD306A01000000

Eaton 93PS-10+10(40)-40-0-SB-6

BF01A0206A01000000

Eaton 93PS-10+10(40)-40-4x7Ah-LL-SB-6

BF01A4206A01000000

Eaton 93PS-10+10(40)-40-2x9Ah-SB-6

BF01AB206A01000000

Eaton 93PS-10+10(40)-40-4x9Ah-SB-6

BF01AD206A01000000

Eaton 93PS-10+10(40)-40-0-SB-MBS-6

BF01A0306A01000000

Eaton 93PS-10+10(40)-40-4x7Ah-LL-SB-MBS-6

BF01A4306A01000000

Eaton 93PS-10+10(40)-40-2x9Ah-SB-MBS-6

BF01AB306A01000000

Eaton 93PS-10+10(40)-40-4x9Ah-SB-MBS-6

BF01AD306A01000000


Видео


Технические характеристики Eaton 93PS 10 кВА

Общие сведения

Выходная мощность ИБП (cos(φ) = 1,0)

10 кВт

КПД в режиме двойного преобразования

> 96%

КПД в энергоэффективном режиме (ESS)

До 99 %

Модернизация на месте

Да

Акустический шум

< 60 дБА
Работа ESS: < 47 дБА

Высота (макс.)

1000 м без ограничения рабочих характеристик (макс. 2000 м)

Ввод

Электропроводка

3 ф. + N + PE

Номинальный диапазон напряжений (конфигурируемый)

220/380, 230/400, 240/415 В 50/60 Гц

Диапазон входного напряжения

Ввод выпрямителя: от 187 до 276 В
Байпас: номинальное напряжение –15 %/+10 %

Диапазон входной частоты

40–72 Гц

Входной коэффициент мощности

0,99

Входной КНИ

< 3%

Возможность плавного запуска

Да

Встроенная защита от обратного тока

Да

Выход

Электропроводка

3 ф. + N + PE

Номинальный диапазон напряжений (конфигурируемый)

220/380, 230/400, 240/415 В 50/60 Гц

Выходной КНИ

< 1% (100% линейная нагрузка); < 5% (эталонная нелинейная нагрузка)

Номинальный выходной коэффициент мощности

1,0

Коэффициент мощности допустимой нагрузки

0,8 отстающий – 0,8 опережающий

Перегрузка на инверторе

10 мин 102–110 %; 60 с 111–125 %; 10 с 126–150 %; 300 мс > 150%.

Перегрузка при наличии байпаса

Непрерывная < 125 %, 20 мс 1000 %
Примечание: перегрузочная способность может ограничиваться предохранителями байпаса.

Батарея

Тип батареи

VRLA

Метод зарядки

Технология ABM или плавающий подзаряд

Температурная компенсация

Опционально

Номинальное напряжение батареи (VRLA)

384 В (32 × 12 В, 192 элем.)
Примечание: комплекты с батареями разного напряжения не могут работать параллельно.

Максимальный ток зарядки

8–20 кВт: по умолчанию 5 А, регулируемый, максимум 25 A
8–40 кВт: по умолчанию 10 A, регулируемый, максимум 50 А

Возможность запуска от батареи

Да

Принадлежности



Шкафы внешних батарей с повышенным сроком службы, внешний байпасный переключатель для техобслуживания, интегрированный ручной байпас, подключение с помощью карт mini-slot (веб/SNMP, ModBus/Jbus, реле)

Связь

Minislot

2 слота

Сетевой интерфейс/SNMP

Да, стандартно

Последовательные порты

Встроенная поддержка USB-host и USB-устройств

Релейные входы/выходы

5 входов аварийных сигналов и отдельный контакт ЕРО
1 выход реле

Соответствие стандартам

Безопасность (сертификация CB)

IEC 62040-1

ЭМС

IEC 62040-2
