    Доступные мощности:
  • Conceptpower DPA – до 1500 кВА в параллели
  • Conceptpower DPA 120 – до 600 кВА в параллели
  • Conceptpower DPA 240 – до 1200 кВА в параллели
  • Conceptpower DPA 500 – до 3000 кВА в параллели
Производитель: ABB
Сферы применения: Инфраструктуры, Промышленность, Серверы и сфера IT, Телекоммуникации, Транспорт, ЦОД
Тип: On-line
Модульный: Да
Мощность, кВА: 200
Мощность, кВт: 200
Кол-во фаз вход/выход: 3:3
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 1
Напряжение: 220, 230, 240, 380, 400, 415
Наличие аккумуляторов: внешние
Подключение в параллель: Да
Трансформатор гальванической изоляции: Опция
Формфактор: Модульный (Modular)
Степень защиты корпуса (IP): 20
Шум, дБ (на расстоянии 1 м): 75
Ширина, мм: 1580
Высота, мм: 1975
Глубина, мм: 945
Вес, кг: 975
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spb@uni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Настройка и инструкция

Открыть брошюру (PDF) Conceptpower DPA 500 200 кВА

Российские аналоги с малым сроком поставки

Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.

Описание

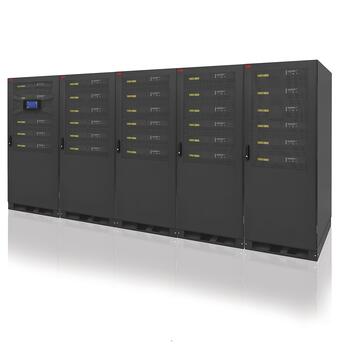

Conceptpower DPA (DPA 120, DPA 240, DPA 500) - серия трехфазных модульных источников бесперебойного питания (ИБП) двойного преобразования от ABB, с высоким уровнем горизонтальной и вертикальной масштабируемости. Предназначена для возрастающих нагрузок сетей предприятий, крупных и средних ЦОД, коммуникационных систем. Оборудованы децентрализованными модулями по 10, 15, 20, 25, 30, 40 и 50 кВт в зависимости от модели. Ранее производился Newave.


Документация

Брошюра ABB Conceptpower DPA

Брошюра ABB Conceptpower DPA 500

Руководство ABB Conceptpower DPA 500

Руководство ABB Conceptpower DPA S2

Техничеcкие спецификации ABB Conceptpower DPA

Техничеcкие спецификации ABB Conceptpower DPA 500

Техничеcкие спецификации ABB Conceptpower DPA S2


Ключевые особенности

  • Conceptpower DPA — высокопроизводительная модульная бестрансформаторная система, способная масштабироваться вплоть до 3 мВт (6 стоек DPA 500), что обеспечивает самые притязательные потребности организаций, работа которых требует нулевое время простоя — таких, как крупные ЦОД уровня Tier 4;
  • Номинальная мощность одного модуля в системе DPA 500 — 100 кВт, что дает суммарную мощность в одной стойке в 500 кВт;
  • DPA — Децентрализованная Параллельная Архитектура. Это означает, что каждый модуль в системе полностью независим, поддерживает горячую замену, обладает собственным статическим байпасом, инвертором и выпрямителем, контроллером, зарядным устройством, АКБ и панелью управления — что в совокупности обеспечивает отсутствие единой точки отказа и высокую отказоустойчивость;
  • Выходной коэффициент мощности равен единице;
  • Высокая плотность мощности — до 335 кВт/м2;
  • КПД в онлайн-режиме достигает 96%, в ЭКО-режиме превышает 99%;
  • Верхний или нижний подвод кабеля по требованию;
  • Встроенная защита от обратного тока;
  • Отдельный семидюймовый сенсорный графический дисплей для управления ситсемой и отдельный дисплей для каждого силового модуля

Опции

  • Сервисный байпас;
  • Платы SNMP;
  • Внешний батарейный кабинет;
  • Комплект параллельного соединения;
  • Температурный сенсор для батарей;
  • Трансформаторы гальванической развязки на входе / выходе;
  • Трансформатор линии байпаса;
  • Защита класса IP21;
  • Совместимость с ДГУ

Видео


Технические характеристики ABB Conceptpower DPA 500 — 200 кВА

Мощность системы

100 кВт – 3 МВт

Номинальная мощность одного модуля

100 кВт

Номинальная мощность одной стойки

500 кВт

Выходной коэффициент мощности

1,0

Топология

Двойное преобразование, без использования трансформатора, модульная конструкция, децентрализованная  параллельная архитектура

Параллельная конфигурация

До 5 модулей в одной стойке (500 кВт) / параллельное подключение до 6 стоек (3 МВт)

Вход кабеля

Стандартно — с нижней или с верхней стороны

Возможность обслуживания

Доступ для обслуживания во всех случаях — с передней стороны

Защита от обратных токов

Стандартно — встроенная защита в каждый модуль

ВХОД

Номинальное входное напряжение

3 x 380 / 220 В + N, 3 x 400 / 230 В + N, 3 x 415 / 240 В + N

Допустимое отклонение напряжения

(для 400 / 230 В)

308 – 460 В (−23 – +15%) нагрузка < 100%, 280 – 460 В (−30 – +15%) нагрузка <   80%,

240 – 460 В (−40 – +15% нагрузка <  60%

КНИ входного тока (THDi)

< 3,5% при нагрузке 100%

Диапазон частоты

35 – 70 Гц

Коэффициент входной мощности

0,99 при нагрузке 100%

Автономный / плавный пуск

Да

ВЫХОД

Номинальное выходное напряжение

3 x 380 / 220 В + N, 3 x 400 / 230 В + N, 3 x 415 / 240 В + N

Допустимое отклонение напряжения

(для 400 / 230 В)

< ±1% при постоянной нагрузке / < ±4% при ступенчатой  нагрузке

КНИ выходного напряжения

< 2% при линейной нагрузке / < 4% при нелинейной  нагрузке

Частота

50 или 60 Гц (по выбору)

ЭФФЕКТИВНОСТЬ

КПД AC-AC

До 96%

Экономичный режим

≥ 99 %

ОКРУЖАЮЩАЯ  СРЕДА

Степень защиты

IP 20

Температура хранения

−25° – +70°

Рабочая температура

0° – +40°C

Высота (над уровнем моря)

1000 м без снижения номинальной мощности

АККУМУЛЯТОРНЫЕ БАТАРЕИ

Количество блоков по 12 В /  комплектов

Изменяемое количество — 40 – 50 блоков

Типы

свинцово-кислотные с клапанным регулированием, вентилируемые свинцово-кислотные, никель-кадмиевые

Зарядное устройство для аккумуляторных батарей

Децентрализованное зарядное устройство. В каждом модуле.

КОММУНИКАЦИИ

Пользовательский интерфейс

Графический сенсорный экран (стандартно — для каждой стойки)

Децентрализованный ЖК-дисплей + мнемоническая схема (стандартно — в каждом модуле)

Коммуникационные порты

USB-порт, порт RS-232, сухие контакты, SNMP (опция)

Интерфейс заказчика

Удаленное выключение, интерфейс генераторной установки, дополнительный контакт байпаса

СООТВЕТСТВИЕ СТАНДАРТАМ

Безопасность

IEC / EN 62040-1

ЭМС

IEC / EN 62040-2

Производительность

IEC / EN 62040-3

Производство

ISO 9001:2008, ISO 14001:2004

ВЕС, РАЗМЕРЫ

Вес

прим. 975 кг (500 кВт система без аккумуляторов)

Размеры ШхВхГ

1580 x 1975 x 945 мм
